Для набора разработки LoRaWAN SX1301 SX1276 состоит из двух частей: первоклассный комплект

Комплект разработки LoRaWAN (включая облачный сервис loraflow.io)

Комплект разработки LoRaWAN-это полный набор LoRaWAN/LoRa, который предоставляет клиентам различные варианты тестирования, разработки и оценки.

Основные характеристики

• Ультра Дальняя передача
• Многоканальный многоуровневый параллельный прием
• На основе платформы raspberry pie с открытым исходным кодом, пользователь очень гибкий для разработки и использования

Основные группы клиентов

• LoRa/LoRaWAN интернет-разработчиков вещей
• Дальние расстояния беспроводные технологии энтузиастов
• Другие заинтересованные клиенты заинтересованы в технологии дальней связи

Список комплектов

• 1 x Raspberry Pi-Встроенная Linux платформа
• 1 x RHF0M301 - LoRa шлюз
• 1 x RHF4T002-адаптер для Rpi и RHF0M301
• 1 x RHF3M076 - LoRaWAN на конечной точке модема
• 3 x RHF76-052 - STM32L0 + SX1276 модуль
• Адаптер USB-UART-1 шт.
• 1x4 pin Женский двойной разбитым перемычка
• 1 x sd-карта
• 1 x Adpater
• 3 кабеля USB
• 1 x Кабель Ethernet
• 2 x Антенна

• RHF2S001-434 430 МГц ~ 437 МГц
• RHF2S001-470 470 МГц ~ 490 МГц
• RHF2S001-780 779 МГц ~ 787 МГц
• RHF2S001-868-
• RHF2S001-920-

Флуоресцентный

AISenz LoRaWAN Dev Kit-это полный комплект LoRa/LoRaWAN, который поставляет клиентам переменный выбор для разработки, тестирования и демонстрации.

Особенности

• Дальняя коммуникация
• Многоканальный и многофакторный прием
• На платформе Raspberry Pi с открытым исходным кодом, высокая гибкость

Клиенты

• LoRa/LoRaWAN IoT разработчики
• Дальний диапазон беспроводной связи хакер
• Другие сопутствующие клиенты

Список товаров

• 1 x Raspberry Pi-Встроенная Linux платформа
• 1 x RHF0M301 - LoRa шлюз
• 1 x RHF4T002-адаптер для Rpi и RHF0M301
• 1 x RHF3M076 - LoRaWAN на конечной точке модема
• 3 x RHF76-052 - STM32L0 + SX1276 модуль
• Адаптер USB-UART-1 шт.
• 1x4 pin Женский двойной разбитым перемычка
• 1 x sd-карта
• 1 x Adpater
• 3 кабеля USB
• 1 x Кабель Ethernet
• 2 x Антенна

Номер детали

• RHF2S001-434 430 МГц ~ 437 МГц
• RHF2S001-470 470 МГц ~ 490 МГц
• RHF2S001-780 779 МГц ~ 787 МГц
• RHF2S001-868-
• RHF2S001-920-

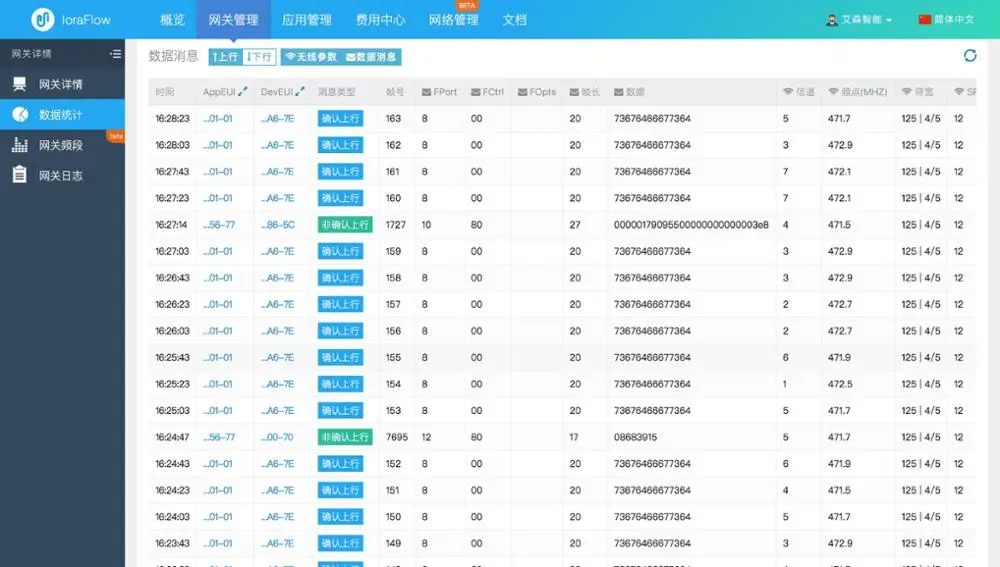

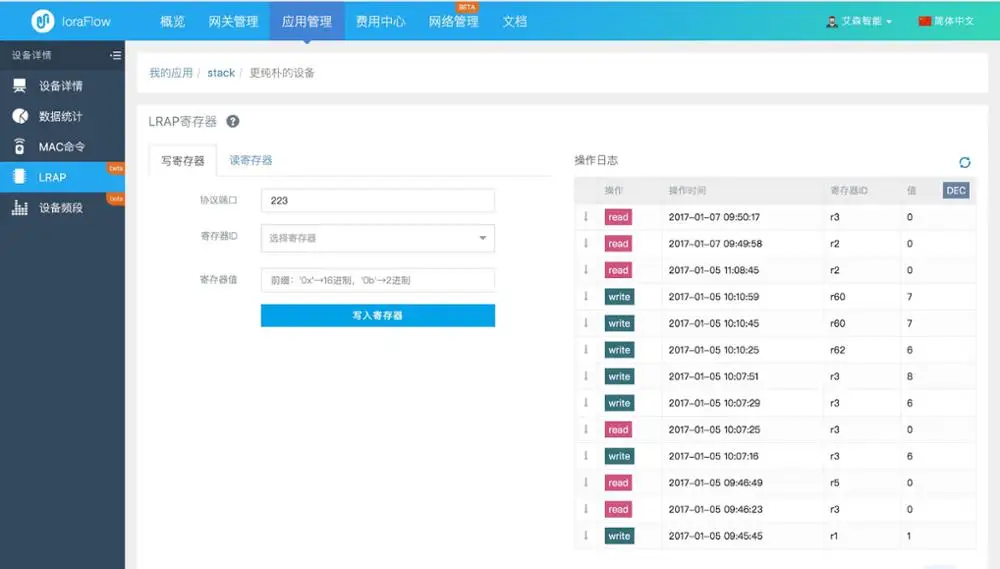

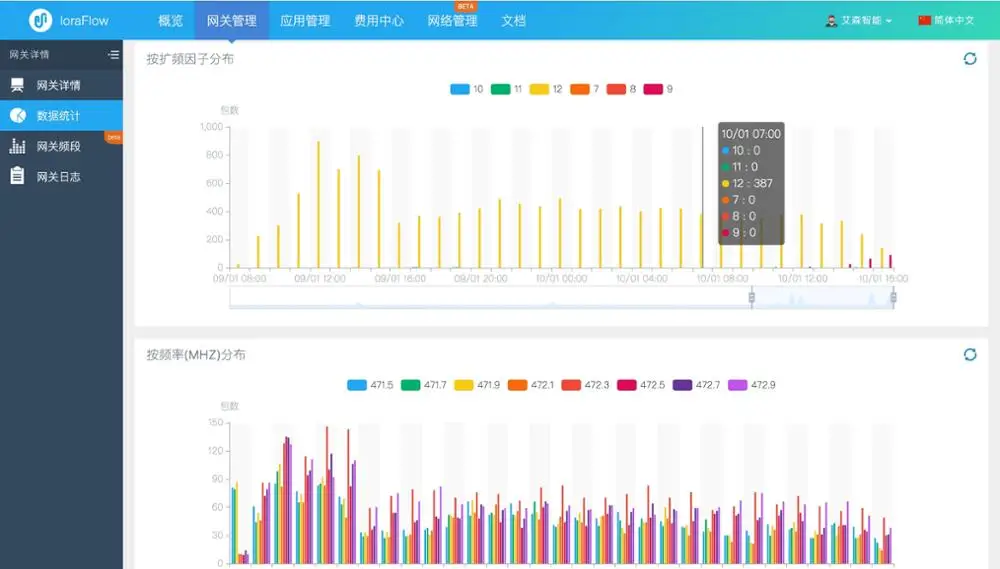

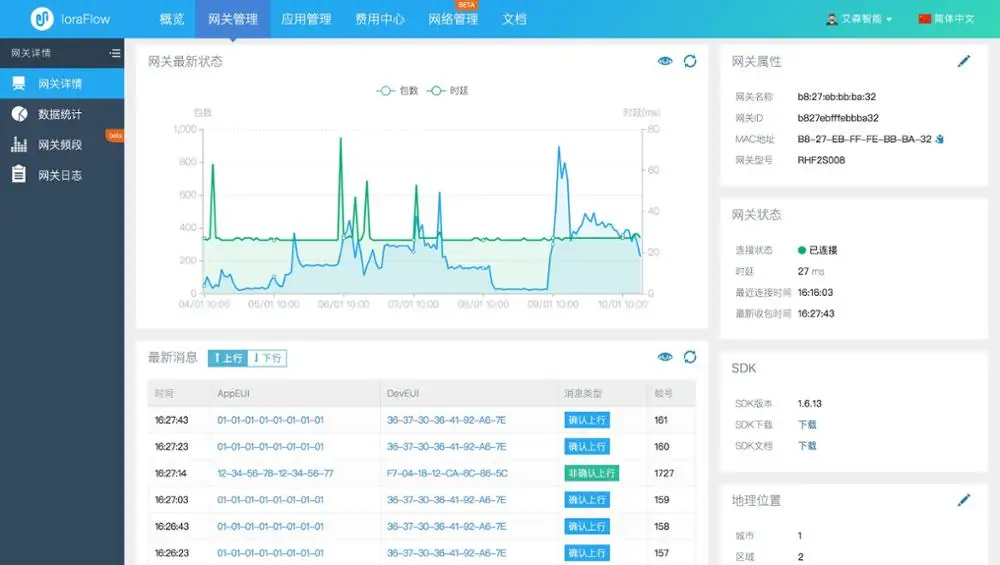

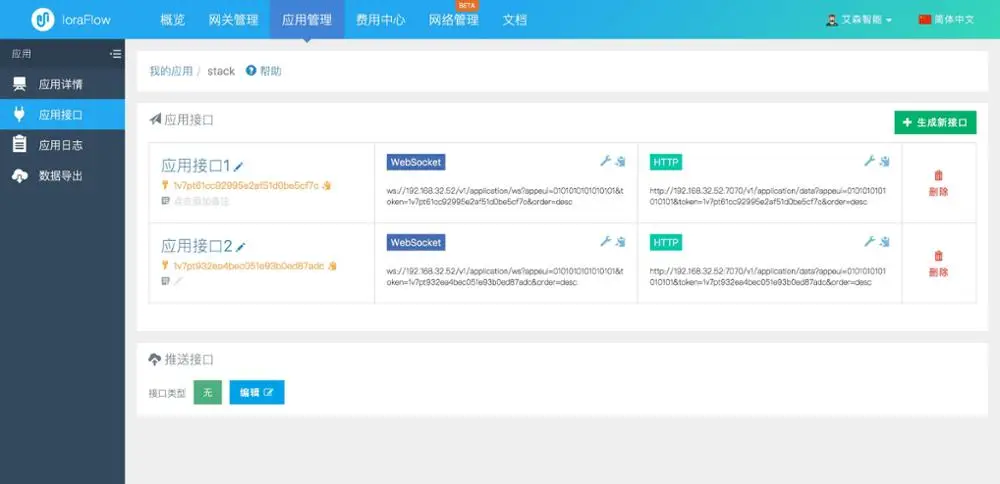

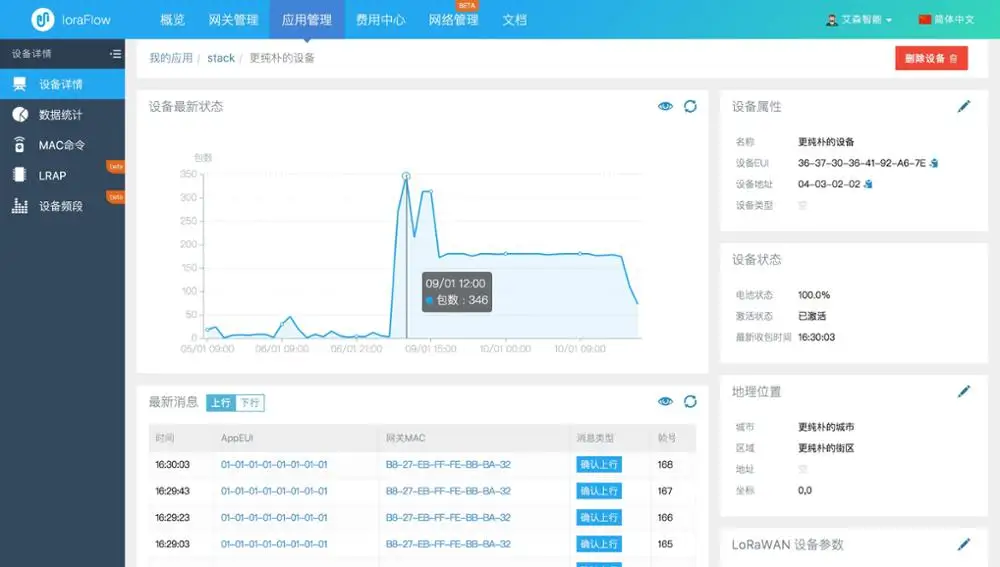

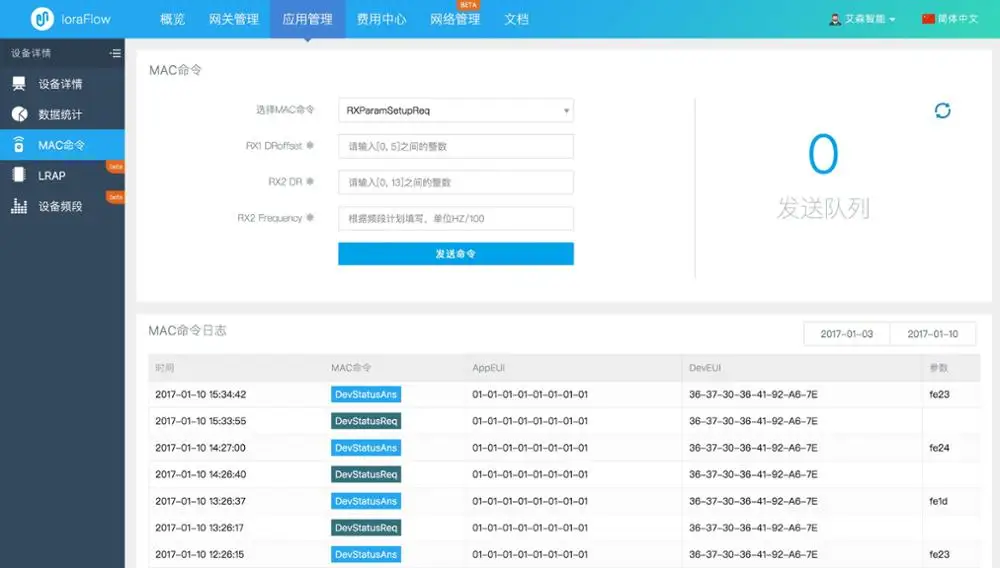

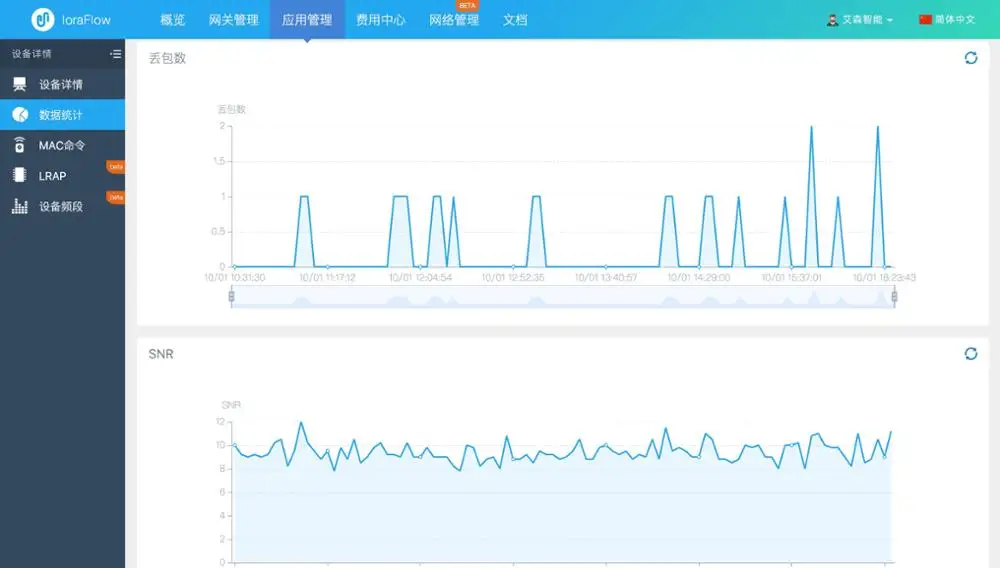

Наша облачная платформа использует скриншоты для входа в loratflow. io опыт: (мы предоставляем профессиональную поддержку)

Lora технические решения

Что такое LoRa?

LoRa находится в широкой сети связи технологии, низкое энергопотребление, является одним из типов компании Semtech использует и продвигает технологию беспроводной передачи на экстремальных расстояниях на основе технологии распространения спектра, является своего рода уникальной Semtech rf частью модуляционных форматов.

Основные чипы LoRa radio SX1276 и SX1278.Этот чип имеет небольшой размер и высокую эффективность, что обеспечивает высокую чувствительность к LoRa беспроводному модулю.

Чип шлюза использует SX1301, который более интегрирован и имеет больше каналов.Используя SX1301 в качестве ядра шлюза LoRa, можно подключать сложный Интернет вещей со многими LoRa модулями.

2. Является ли технология LoRa spread-spectrum?

LoRa-это технология распространения спектра, но она не является прямым спектром распространения.Усиление прямой последовательности усиливает усиление кодирования путем модуляции чипа носителя для передачи большего спектра.Модуляция LoRa аналогична многоуровневой модуляции FSK с использованием немодулированного несущего устройства для линейной частотной модуляции для рассеивания энергии на более широкий диапазон частот.

3. LoRa-это сетчатая сеть, передача от точки к точке или Звездная сеть?

Модуляция LoRa сама по себе является протоколом PHY layer, который может использоваться практически во всех сетевых технологиях.Сетчатая сеть расширяет охват сети, но жертвует сетевая емкость, синхронизация накладных расходов, срок службы батареи.С LoRa техническая связь бюджет и расстояние покрытия, сеть сетки больше не подходит, поэтому Звездный метод сети используется для оптимизации сетевой структуры, продлить срок службы батареи и упростить установку.Шлюз и модуль LoRa соединены сеткой star net, и модуль LoRa может теоретически подключаться к сети в опрос point-to-point, И, конечно, эффективность опроса от точки до точки намного ниже, чем у звездной сети.

4. В чем разница между LoRa и SIGFOX, NWave?

В целом, технология LoRa использует технологию распространения спектра;SIGFOX использует узкополосную технологию модуляции BPSK;NWave использует невесомые стандарты, аналогичные тем, которые используются SIGFOX.

В настоящее время компании с ультраузкой ленточной технологией могут выбрать больше чипов трансивера, в то время как LoRa может использовать только чипы, предоставленные Semtech.

5. Что такое LoRa gateway?

Положение шлюза LoRa-это основное положение сети LoRa star, которая является терминалом и сетьюИнформационный мост между серверами (серверами),Это трансивер с несколькими каналами.Шлюзы LoRa иногда называются базовыми станциями LoRa или концентраторами LoRa. Хотя определения отличаются, они на самом деле имеют одинаковый смысл.

Шлюз LoRa использует различные факторы распространения и разный фактор распространения 22 Ортогональный, поэтому он может демодулировать несколько сигналов с различными факторами распространения в одном канале.Шлюз подключается к сетевому серверу через стандартный IP, и терминал общается с одним или несколькими шлюзами через один хоп. Все терминальные коммуникации-это двусторонняя связь, а также поддержка удаленного обновления программного обеспечения.

В настоящее время определения отличаются, и типы шлюзов отличаются. Например, в соответствии с различными сценариями применения можно разделить на внутренний и наружный шлюз типа; В соответствии с различными стилями связи можно разделить на полудуплексный и полный дуплексный шлюз; И в соответствии со стандартами проектирования можно разделить на полное соответствие шлюзу протокола LoRaWAN и не полностью соответствует шлюзу протокола LoRaWAN.Наш шлюз нового поколения имеет широкий, полный дуплекс и полностью соответствует Протоколу LoRaWAN. Шлюз LoRa и терминал LoRa, которые полностью соответствуют протоколу LoRaWAN, могут обеспечить совместимость, что имеет большое значение!

Насколько велика емкость шлюза 6. LoRa? Сколько терминалов можно подключить к одному шлюзу?

Емкость шлюза относится к способности шлюза получать пакеты в течение определенного периода времени.Теоретически, один чип SX1301 имеет 8 каналов и может получать до 15 миллионов пакетов в день в чехол полностью LoRaWAN протокола.Если частота приложения составляет 1 пакет в час, шлюз, состоящий из одного чипа SX1301, может получить доступ к 62500 терминальным узлам. Конечно, это только теоретическое значение, и количество терминалов доступа к шлюзу тесно связано с количеством каналов шлюза, частотой контрактации терминала, количество байт, которые будут доставлены, и коэффициент распространения.

Какие факторы зависят от количества узлов в шлюзе 7. LoRa?

Количество узлов, доступ к которым осуществляется через шлюз LoRa, зависит от того, что шлюз LoRa может предоставитьРесурс каналаИ ресурсы канала занимают один LoRa терминал.Если шлюз LoRa использует стандартный эталонный дизайн Semtech, шлюз использует чип SX1301, тогда номер канала фиксируется8 каналов связи и 1 канал downlink. Физический номер канала определяется, и также определяется ресурс канала, предоставляемый шлюзом LoRa.

Канальные ресурсы и терминалы, занятые одним LoRa терминаломЗанятый каналВремя в соответствии с терминаломКонтрактная частотаКоличество байт, которые будут доставленыИ LoRa терминалКоэффициент спектра распространенияТесно связаны, когда частота терминала LoRa и количество байтов увеличены, время приема и передачи канала увеличится, и будет занято больше ресурсов канала. И когда LoRa terminal использует больший коэффициент распространения, сигнал может пройти дальше, но стоимость будет проходить за единицу байта информации займет больше времени.

8. Что такое LoRa терминал или узел?

LoRa terminal-это компонент LoRa network, который состоит из LoRa модуля и датчика. LoRa клеммы могут питаться от батарей и могут быть удаленно расположены. Каждый терминал, соответствующий протоколу LoRaWAN, может напрямую связаться с шлюзом, который соответствует LoRaWAN, чтобы осуществить межкоммуникацию.

9. С использованием технологии LoRa, какой диапазон ISM я могу использовать?

Теоретически вы можете использовать любую частоту в диапазоне от 150 МГц до 1 ГГц. Но чип Semtech LoRa не все диапазоны субггц могут использоваться, в обычных диапазонах частот (например, 433 МГц, 470 МГц ~ 510 МГц, 780 МГц, И Европа и Соединенные Штаты, обычно используемые 868 МГц и 915 МГц, являются общим частотным диапазоном) некоторые частоты снаружи не могут хорошо поддерживать. В настоящее время доступен в Китае433 МГц, 470-510 МГцШлюз частотного диапазона.

Будет ли 10. LoRa шлюз свободен от частотных помех при использовании свободного частотного диапазона?

Способность защиты от помех зависит от характеристик технологии LoRa и дизайна шлюза. Сама технология LoRa обладает сверхвысокойЧувствительность приемника (RSSI)Супер отношение сигнал-шум (SNR). Принимая наш LoRa шлюз и LoRa модуль в качестве примера, чувствительность приемника потрясающая-142dBm, И супер отношение сигнал-шум может сделать шлюз и терминал работать ниже порога шума 20 дБ.Кроме того, шлюз используетсяТехнология частотной уборкиПереключение частоты осуществляется псевдо случайной последовательности кода, так что частота носителя продолжает меняться и спектр расширен, чтобы предотвратить помехи фиксированной частоты.

Какова скорость передачи данных 11. Лора?

Протокола LoRaWAN имеют широкий выбор скорости передачи данных, с разными скоростями для разных кристалла, как, например, SX1272 поддержки 0,3-38,4 кбит/с, и SX1276 поддержки диапазон скорости цифрового потока 0,018-38,4 кбит/с.В настоящее время мы можем достичь того, что скорость передачи 0,3-37,5 кбит/с.

12. Существует ли ограничение длины отправляемых или полученных данных с помощью устройств LoRa?

Есть ограничения, теорияЧип серии SX127x имеет 256 байт FIFO, передача или получение 256 байт в порядке.Тем не менее, скорость передачи данных не означает, что длина нагрузки модуля LoRa составляет 256 байт.Чехол с низкой скоростью передачи данных позволяет передавать 256 байт за раз (это может занять несколько секунд или больше), что не способствует помеху и взаимодействию, поэтому, как правило, используется в технической обработкеРекомендуется, чтобы пользователь делил длинные данные на несколько небольших данных для передачи

13. Что такое адаптация скорости (ADR)?

Адаптивная скорость передачи данных (ADR)-это метод регулировки скорости передачи данных для обеспечения надежной передачи данных, оптимизации производительности сети и расширения емкости сети.Когда узел находится близко к шлюзу, скорость передачи данных может быть быстрее, а мощность излучения ниже.На краю бюджета связи скорость передачи данных медленнее, а мощность передачи выше.Метод ADR может адаптироваться к различным сетевым строкам, поддерживает различные потери пути, может максимизировать срок службы батареи и общую емкость сети, loRa network может использовать каждый терминал во всем управлении скоростью передачи данных и коэффициентом распространения.

14. Какую мощность может достичь антенна на LoRa устройствах?

Выходная мощность от чипа pin-код + 20 дБм и антенну соответствия/фильтрация проигрывает определенной мощности, а выходная мощность + 19 дБм + (-) 0,5 дБ.Различные регионы имеют различные положения для максимальной выходной мощности. LoRaWAN agreement определяет различную выходную мощность различных регионов в максимизации бюджета связи.
