  • Описание:

  •

    Автоматическая Повышающий Модуль питания buck Регулируемое напряжение 0,5-30V питания buck и повысить 4A

    Широкий диапазон напряжения Вход 5,5-30 в, широкое выходное напряжение 0,5-30V, как толчок может также бак, как, например, вы можете регулировать выходное напряжение 18V, затем Вход напряжения между 5,5-30V случайно изменения, будет постоянную выходную 18V, а затем вы Вход 12V, настройте потенциометр, чтобы установить 0,5-30V произвольного выход; высокая мощность, Высокая эффективность, Лучшая производительность, чем XL6009 / LM2577 программа.



    4A Понижающие и повышающие модули (версия постоянного напряжения)

    Доставка пазлов, добро пожаловать на переговоры: 12 шт/пазл

    XL6009 / LM2577 на рынке с использованием одного выпрямителя SS34, первое значение давления недостаточно, В соответствии с принципом запуска и понижения значения напряжения выпрямителя и переключателя трубки больше максимального входного напряжения плюс максимальное выходное напряжение (Если Входное напряжение и выходное напряжение являются самыми большими для 30 в, mos трубки и Schottky напряжения по крайней мере до 60 в), SS34 давление до 40 в, 6009 Максимальное давление 36 В, конструкция этого модуля-это наличие рисков безопасности;

    Выходной мощности тока недостаточно, оригинальный максимальный ток SS34 3A (в сочетании с потерями переключения, плохой нагрев, реальная емкость тока может быть менее 3A), шоттки после слишком высокого напряжения или слишком высокой температуры будут сломаны, весь модуль. Есть риски для безопасности;

    Наконец, XL6009 / LM2577 программа является низкой эффективностью, обычной индуктивной жарой, а не чипом, отсутствие адекватной защиты.

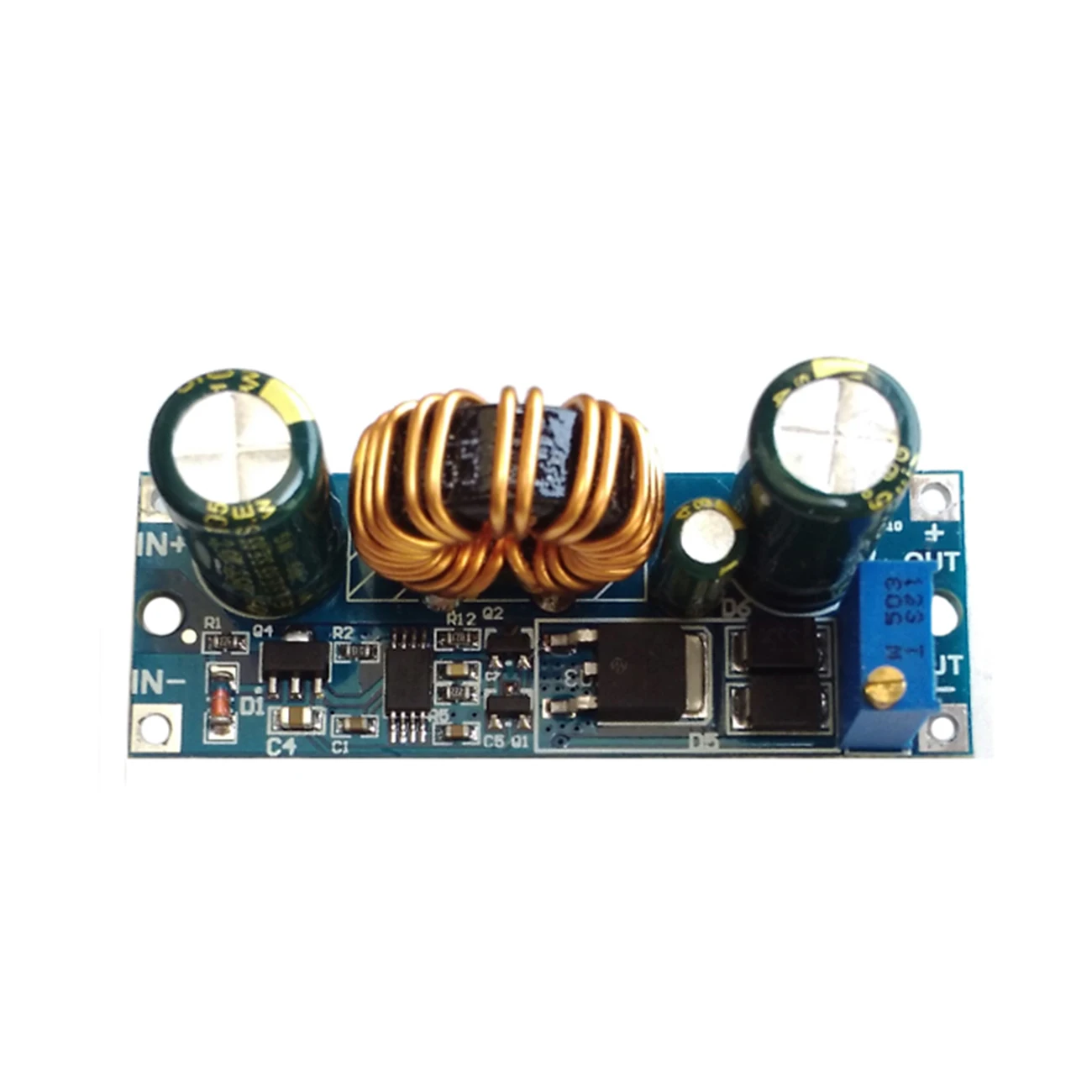

    Модуль использует шаг вверх и вниз чип в качестве главного контроллера, внешняя 60V 75A MOS трубка в качестве переключателя, двойной 60V 5A SS56 Schottky сделать выпрямитель.



    Введение:

    Широкий диапазон входного напряжения 5,5-30 в, широкое выходное напряжение 0,5-30V, как толчок может также бак, как, например, вы можете регулировать выходное напряжение 18V, затем входного напряжения между 5,5-30V случайно изменения, будет постоянную выходную 18V, а затем, например, вы входите в 12V, настройте потенциометр настройки 0,5-30V произвольного выход.

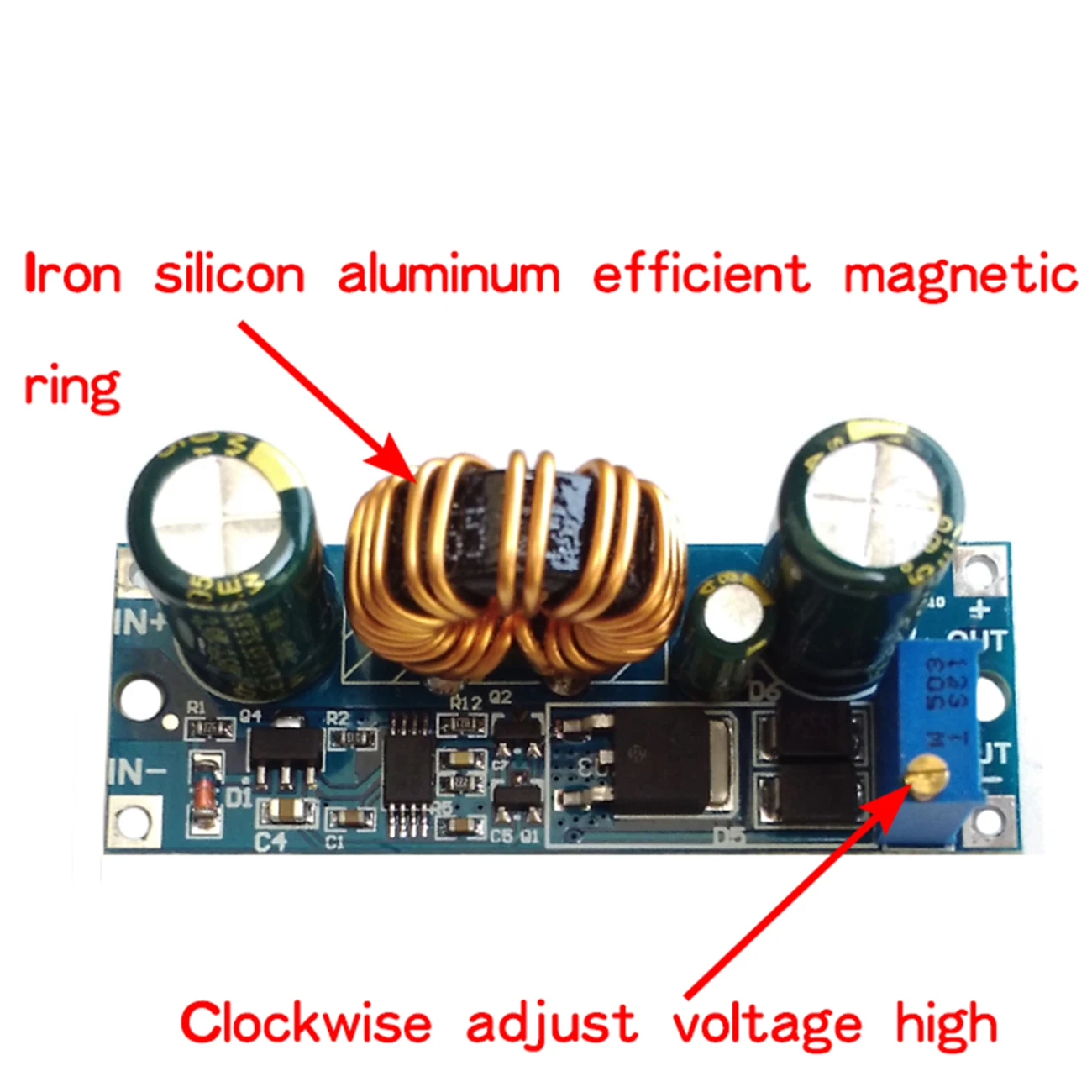

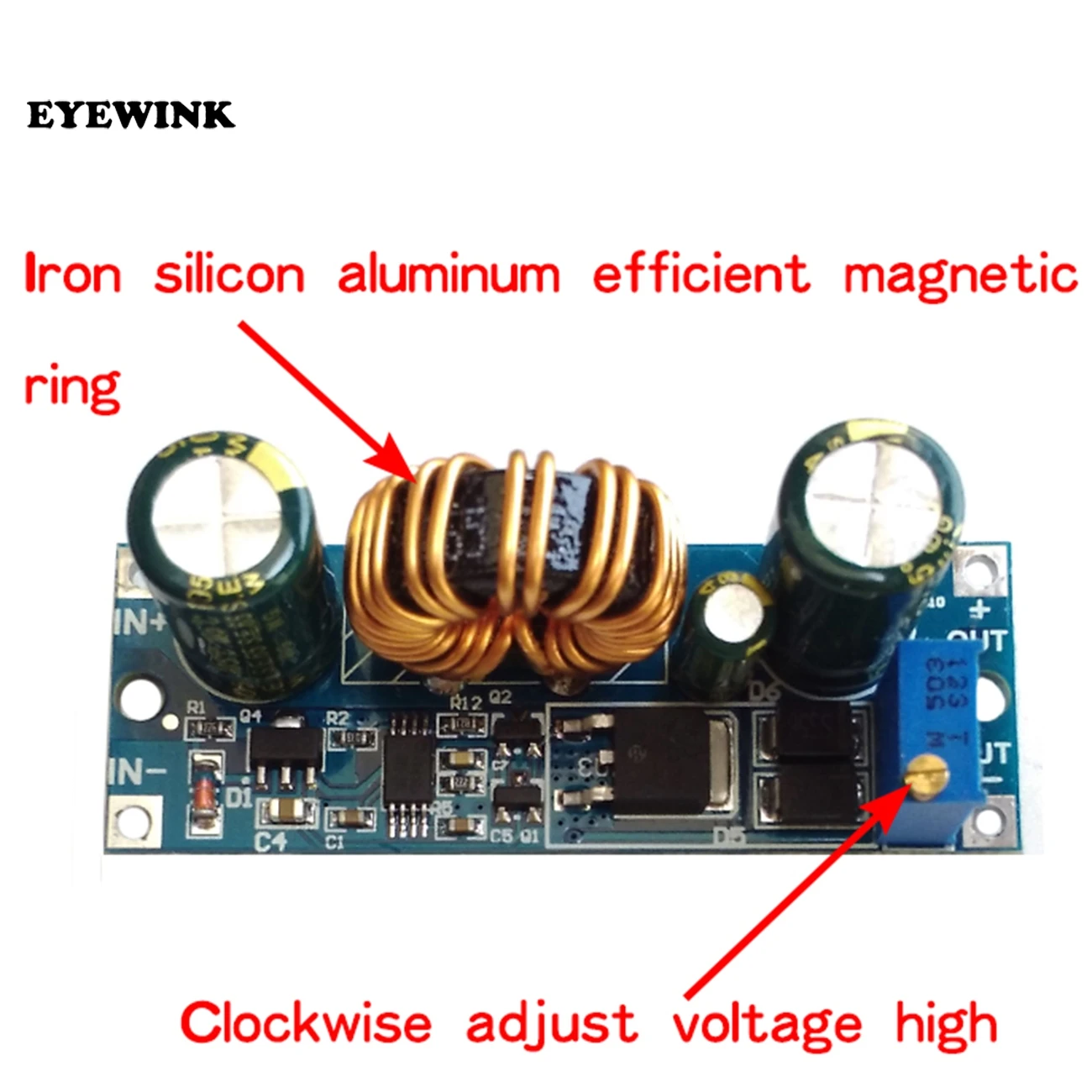

    Высокая мощность, высокая эффективность, Лучшая производительность, чем XL6009 / LM2577 программа. Использование внешнего 60V75A высокой мощности MOS, параллельный высокий ток высокого напряжения диод Шоттки SS56. Не 6009 или 2577 программы SS34 можно сравнить, потому что в соответствии с принципом увеличения и уменьшения, MOS и Schottky давление больше, чем сумма входного и выходного напряжения. Железное Силиконовое алюминиевое магнитное кольцо самоиндукции, высокая эффективность.



    Параметры продукта:

    Вход напряжение: 5,5-30 в

    Выход напряжение: 0,5-30 в

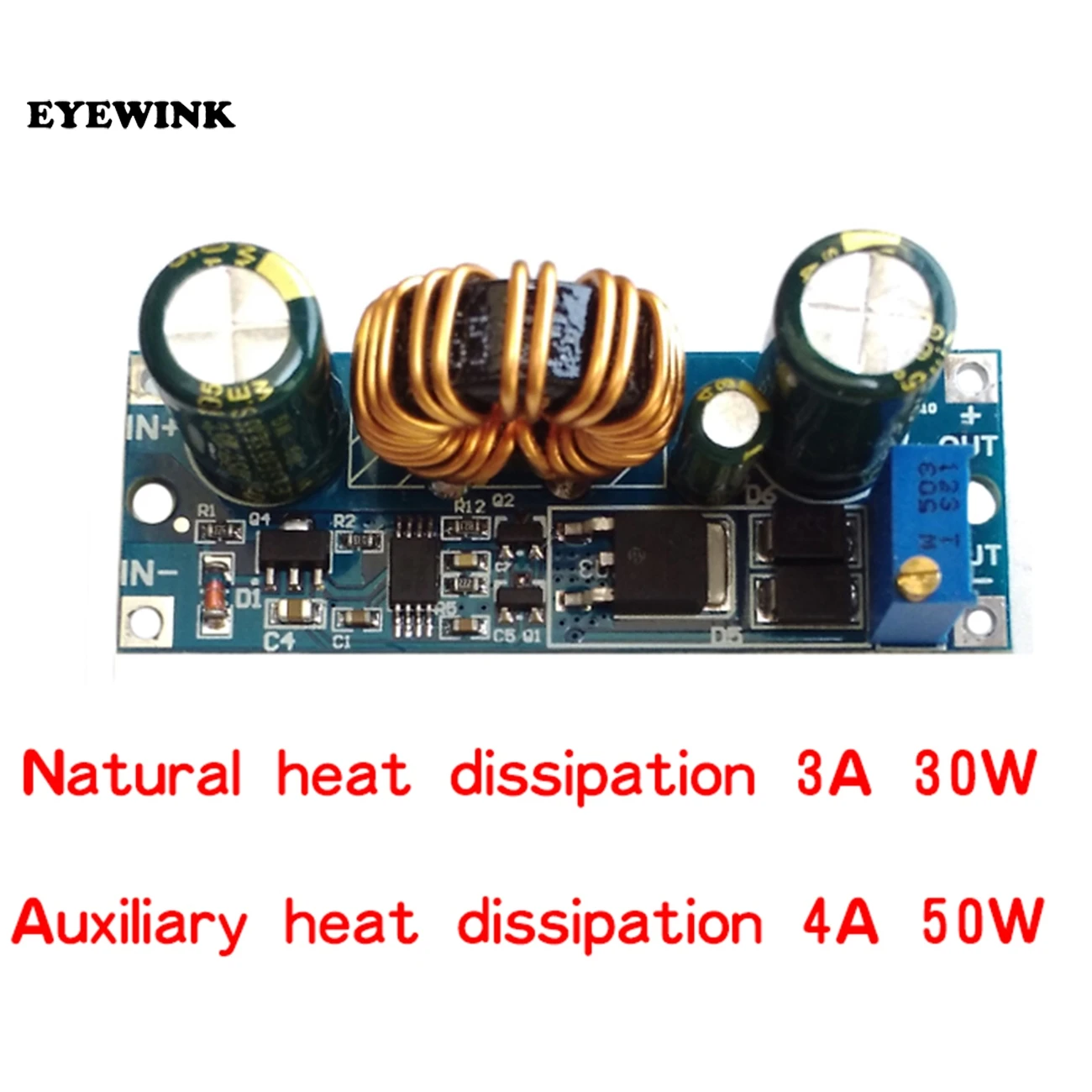

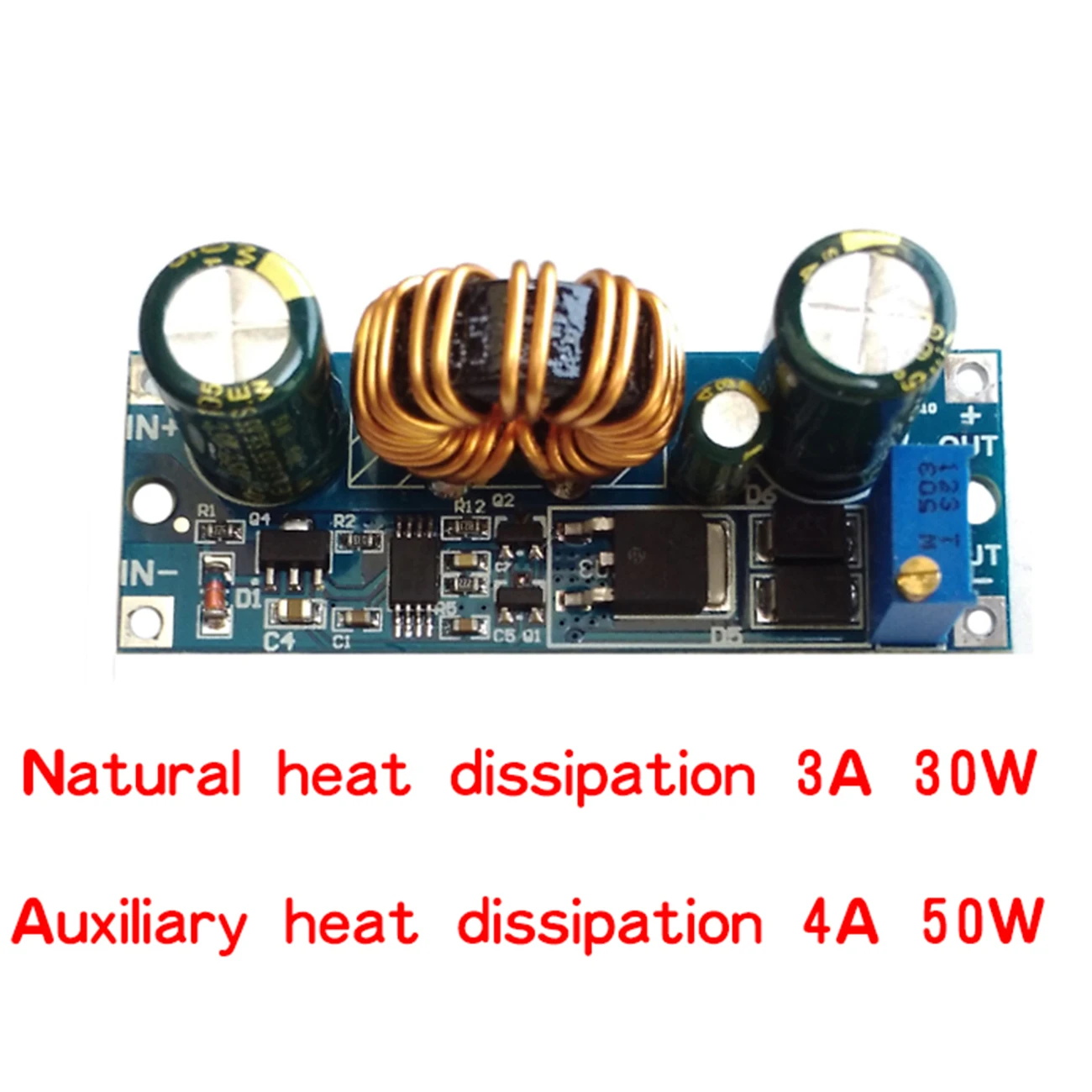

    Выходной ток: для долгосрочной стабильности в 3A, для укрепления тепла может достигать 4A

    Выходная мощность: естественное тепло 30 Вт, для укрепления тепла 50 Вт

    Эффективность преобразования: 88% или около того

    Защита от короткого замыкания: Да

    Рабочая частота: 180 кГц

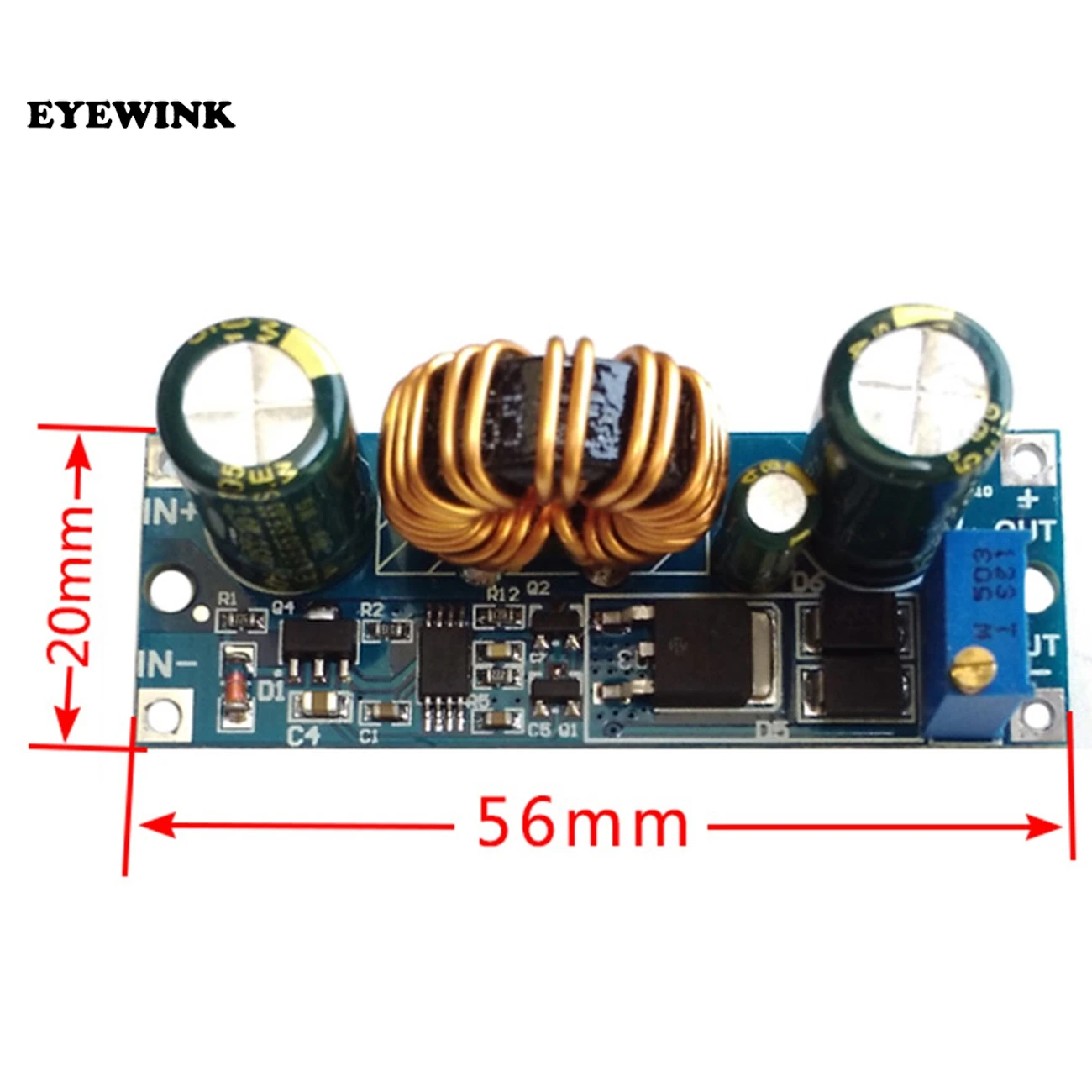

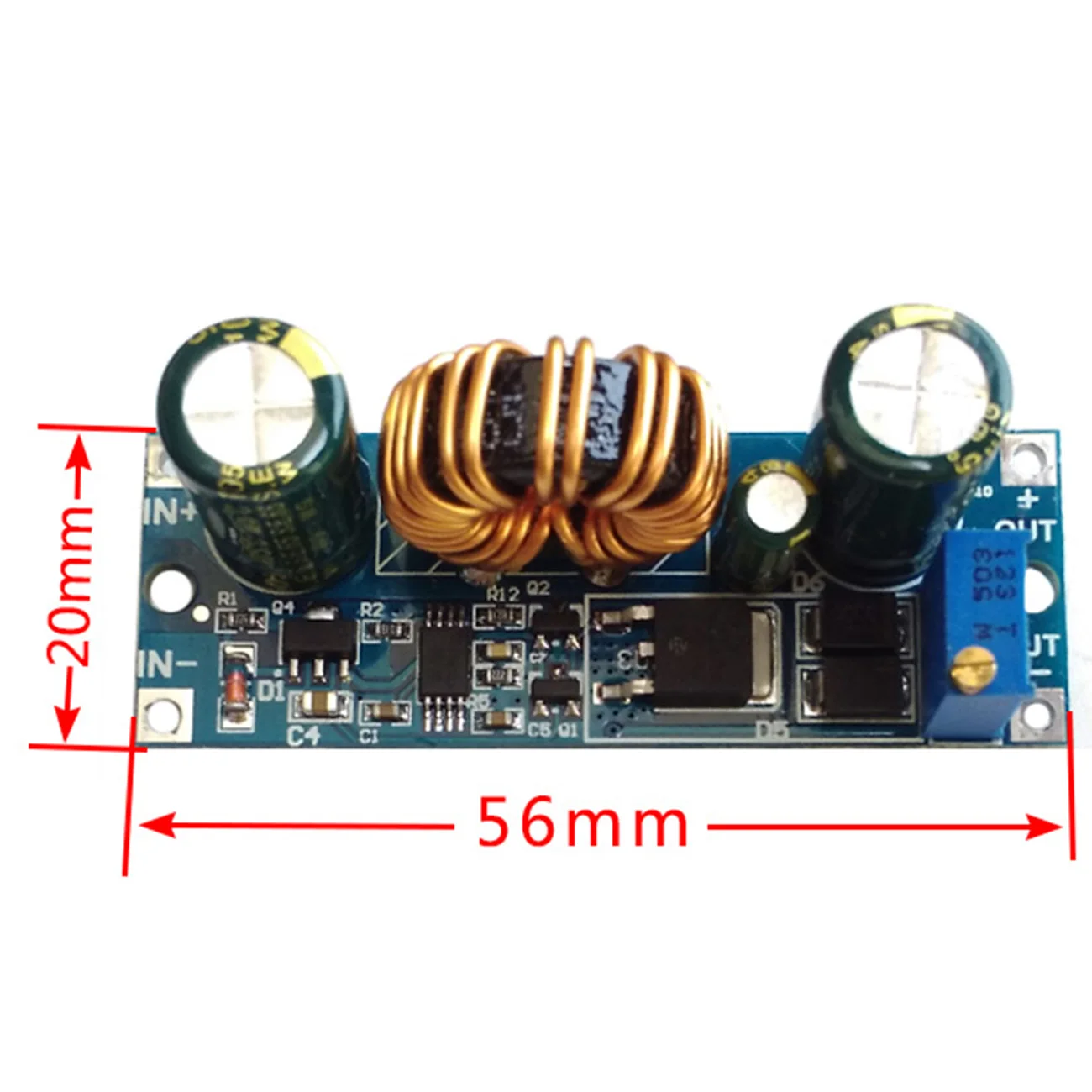

    Размер: длина * ширина * высота 56*20*21 мм

    Вес: 17 г



    Меры предосторожности:

    1. Этот модуль постоянного давления типа, не рекомендуется для зарядки аккумулятора или светодиодный привод и в других случаях необходимо постоянного тока, постоянный ток случаев можете приобрести что-либо из нашей постоянного давления постоянного тока Автоматический Бак Модуль, ссылка:

    //item.taobao.com/item.htm?spm=a1z10.3-c.w4002-13336491432.12.3ff19e11uNmk0w&id=557458776831

    2. Убедитесь, что мощность источника питания всегда больше, чем мощность, требуемая для выходной нагрузки!

    3. Модуль ввода без входного анти-обратного функции, пожалуйста, обратите внимание на направление источника питания положительным и отрицательным.

    4. Входное напряжение до 7 в или более, модуль может обеспечить максимальную выходную мощность. При входном напряжении 5,5 V Выходная мощность составляет около 15 Вт.

    5. Модуль с защитой от короткого замыкания на выходе, модуль защиты от короткого замыкания автоматически отключит выход, для повторной зарядки модуль может быть восстановлен, если ваш источник питания без ограничения выходного тока, рекомендуется в модульном входном переднем предохранителе для повышения коэффициента безопасности.

    6. Модуль имеет функцию защиты от низкого напряжения, по умолчанию около 5 В, ниже этого значения, он автоматически отключит выход, для повторной зарядки модуль может быть восстановлен (обратите внимание, что напряжение порта модуля, когда входной ток относительно большой, не игнорируйте входное напряжение на проводе).

  •
