1Hz-75MHz счетчик частоты 7V-9V 50mA DIY Kit измеритель модуля Cymometer

Особенности:

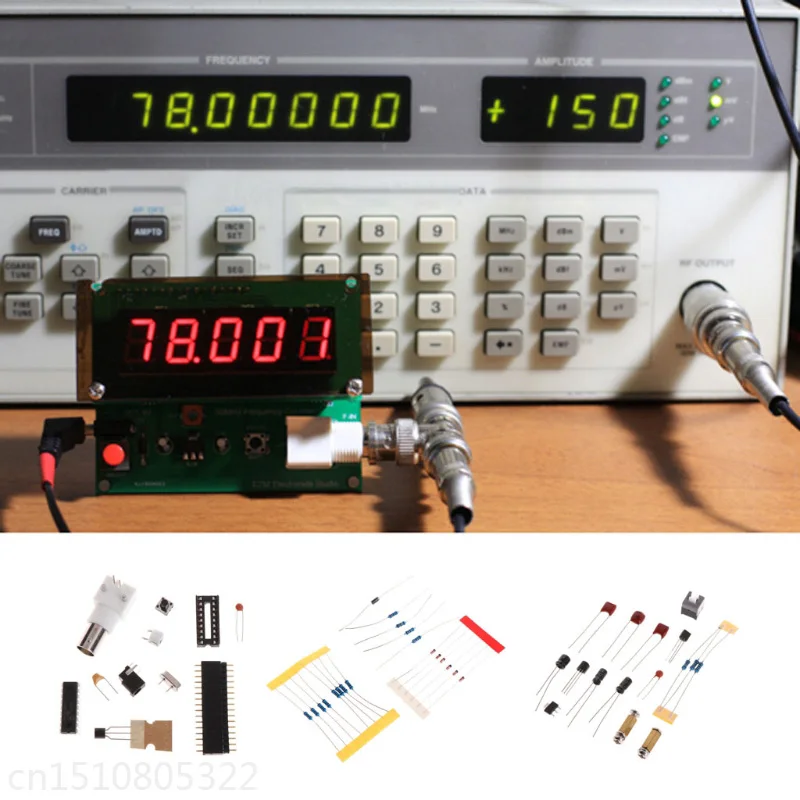

• Частотный диапазон: 1 Гц-75 МГц (на самом деле, он может работать до 78 МГц).
• Четырехзначное или пятизначное разрешение дисплея (например, x.KHz xxx, x.xxx.MHz или xx.xxMHz).
• Диапазон автоматического переключения с различными временами ворот.
• Сложение или вычитание программируемого смещения частоты.
• Вход импеданс: 1,1 м, параллельно о 10pF.
• Входная чувствительность: Обычно менее 20 мВ RMS от 1 Гц-100 кГц, поднимается до 35 мВ при 20 МГц и 75 мВ при 50 МГц (150 мВ при 78 МГц).
• Потребление тока: 50 мА с входом от 7 до 9 В.
• Дополнительный (настраиваемый) Энергосберегающий режим, который автоматически отключает дисплей, если частота не изменится значительно в течение 15 с.

Технические характеристики:

• Тип: DIY Kit
• Частотный диапазон: 1 Гц-75 МГц
• 50 МГц Вход импеданс: 1,1 м, наряду с о 10PF
• Разрешение: макс. 1 Гц
• Потребление тока: 50 мА с входным разъемом 7-9 в
• Разъем входа: BNC
• Дисплей: цифровой светодиодный дисплей

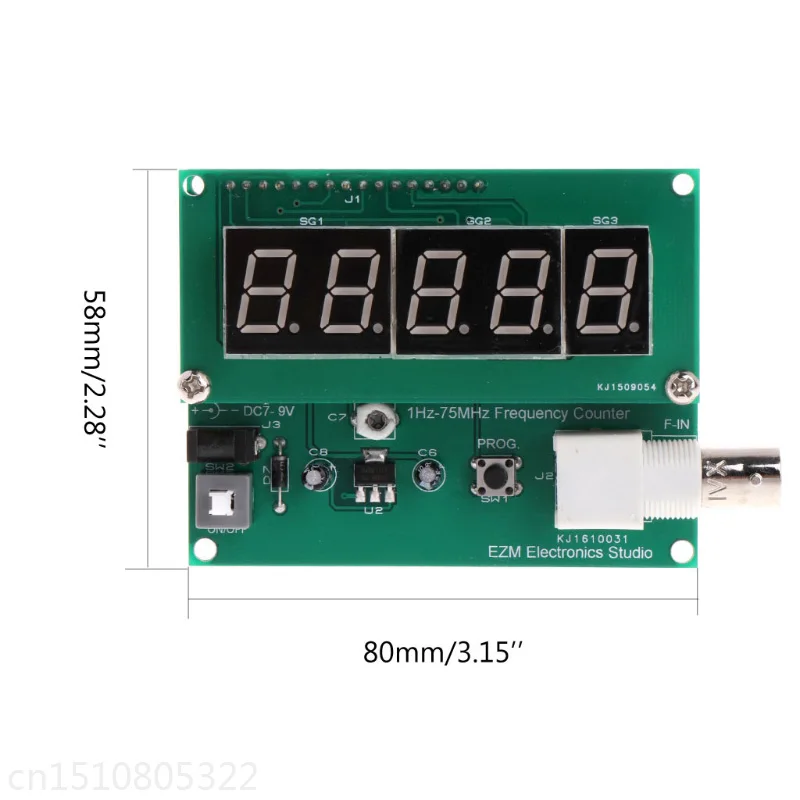

• Размер печатной платы: 80x5 8 мм/3,15x2,28"
• Количество: 1 комплект

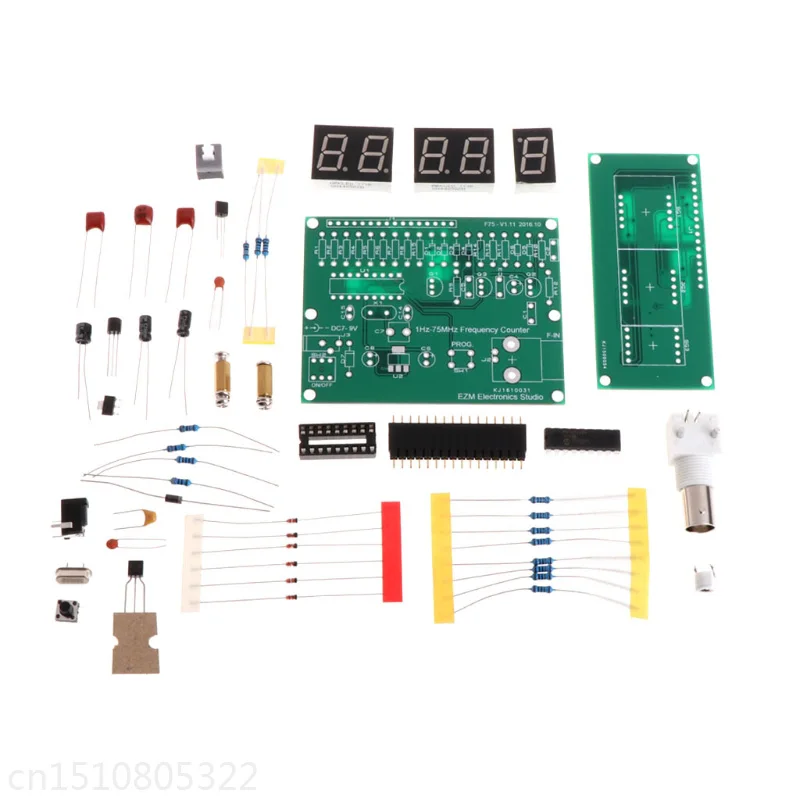

• 1 комплект x измеритель частоты DIY Kit
•

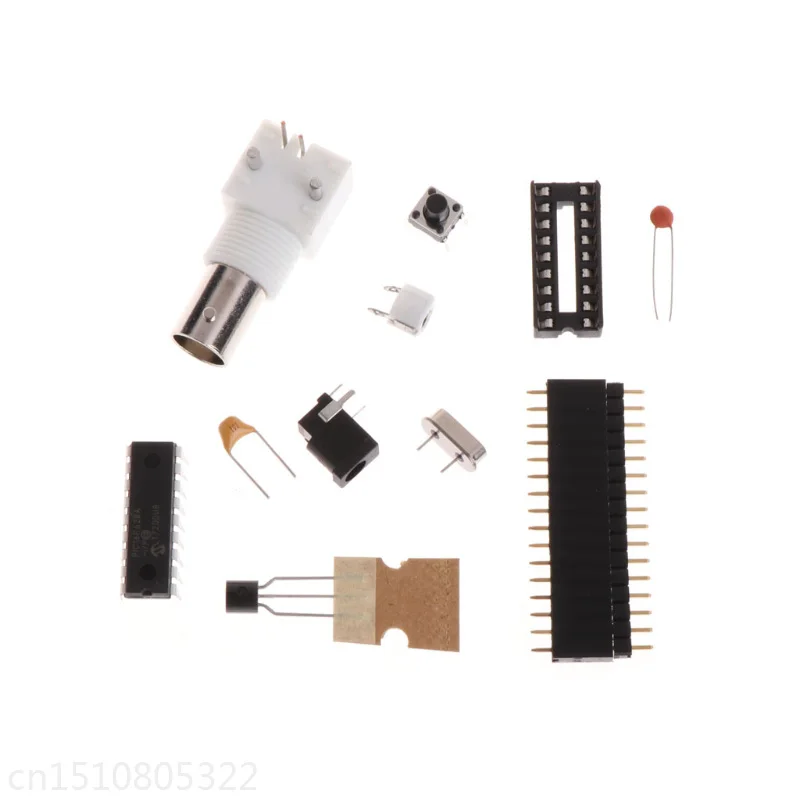

• Список материалов,

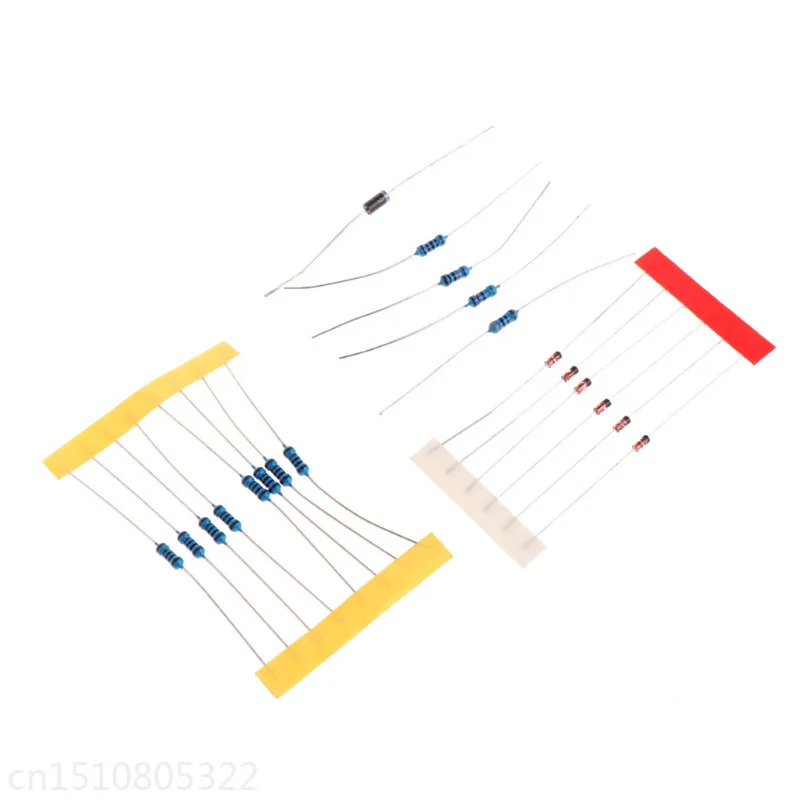

• Резисторы (0,25 W , 1%):
• 8 x R1-R8 1 k
• 2 x R9, R15 10 k
• 1 x R10 100 k
• 1 x R11 1 м
• 1 x R12 220
• 1 x R13 56 k * В соответствии с различными партиями C3355, сопротивление может меняться
• 1 x R14 470

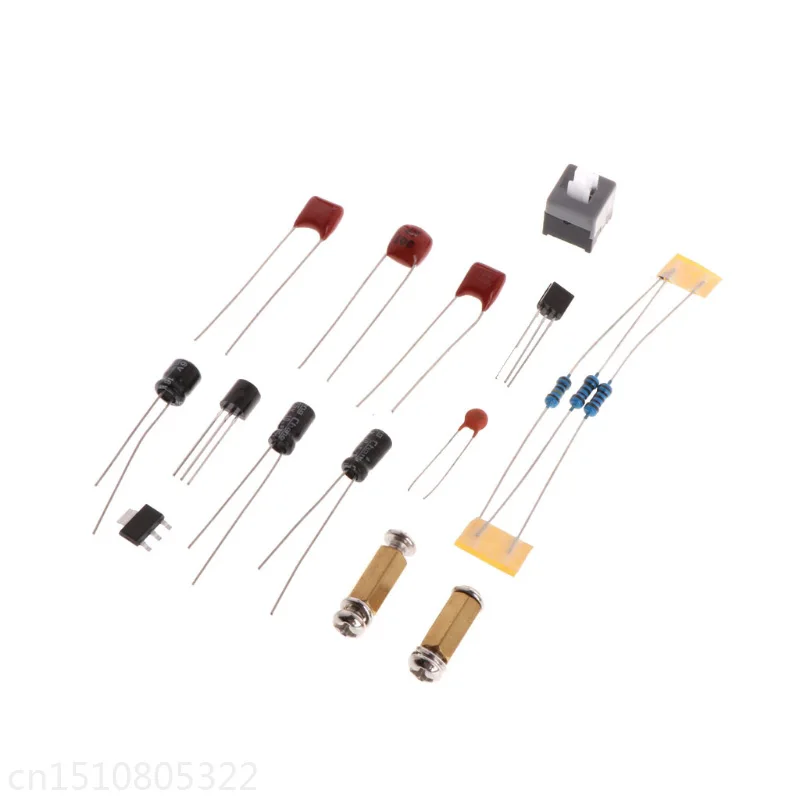

• Конденсаторы:
• 1 x C1 470n из полипропилена
• 1 x C2 100 p керамики
• 2 x C3 C5 100n из полипропилена
• 1 x C4 47u электролитический
• 2 x C6, C8 10u электролитический
• 1 x C7 6-40 p переменной
• 2 x C14, C15 22 p Керамика
• Интегральные схемы поверхностного монтажа:
• 1 x U1 PIC16F628A (запрограммирован) + 18pin IC розетка
• 1 x U2 LM1117-5V SMD
• Транзисторы
• 1 x Q1 C945
• 1 x Q2 J310
• 1 x Q3 C3355
• Диоды для подавления переходных скачков напряжения:
• 6 x D1-D6 1N4148
• 1 x D7 1N5819
• Различные:
• 1 x J1 SIL гнездо и заголовок 16Pin
• 1 x разъем BNC J2
• 1 x J3 DC_CZ_ZM гнездо адаптера DC
• 1 x Кнопка переключения SW1 AN_SW
• 1 х Кнопка переключения SW2 SW2X2
• 1x1 с украшением в виде кристаллов 20 МГц

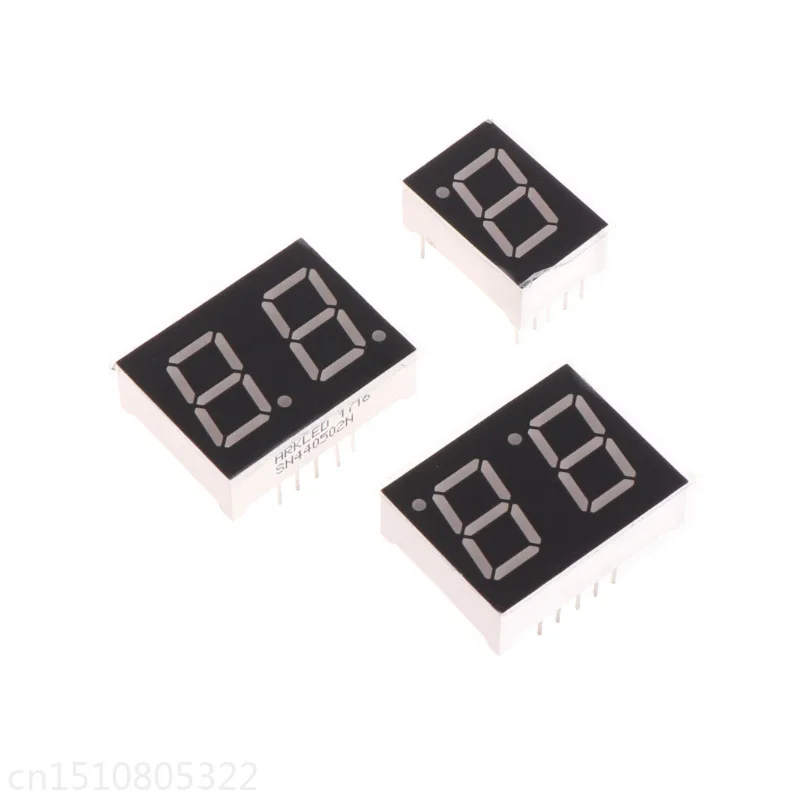

• 2 x SG1 7-ми сегментный 2-цифровой дисплейный общий катод Красный
• 1 x SG3 7-ми сегментный 1-цифровой дисплейный общий катод Красный

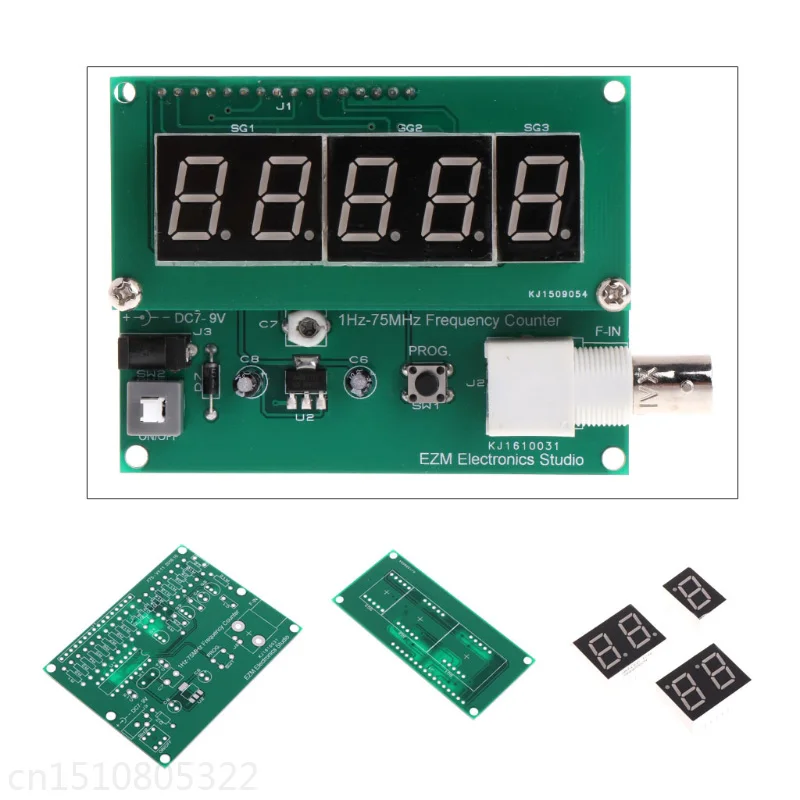

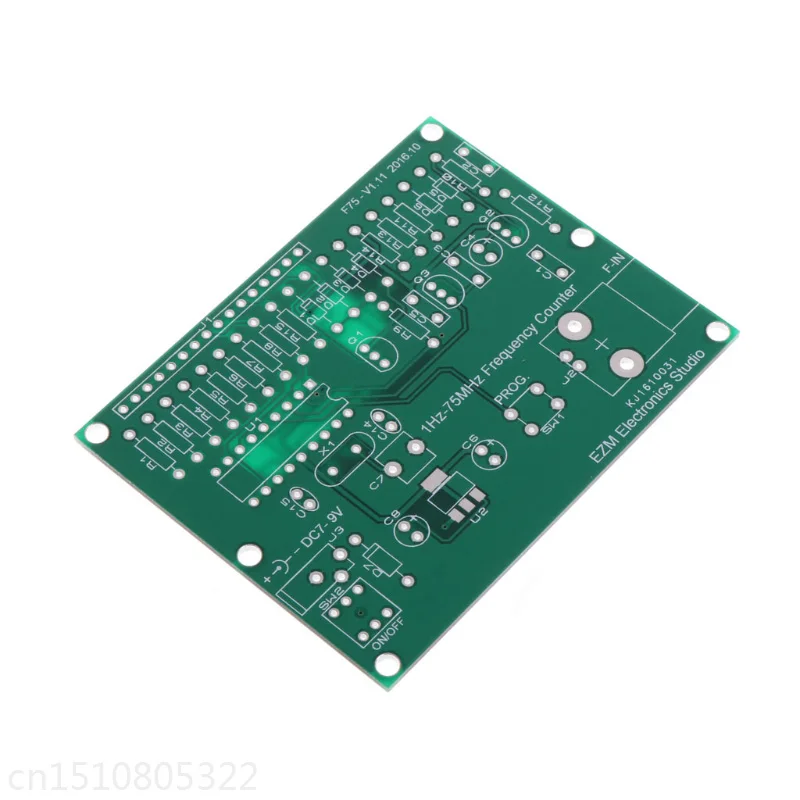

• 1 x материнская плата

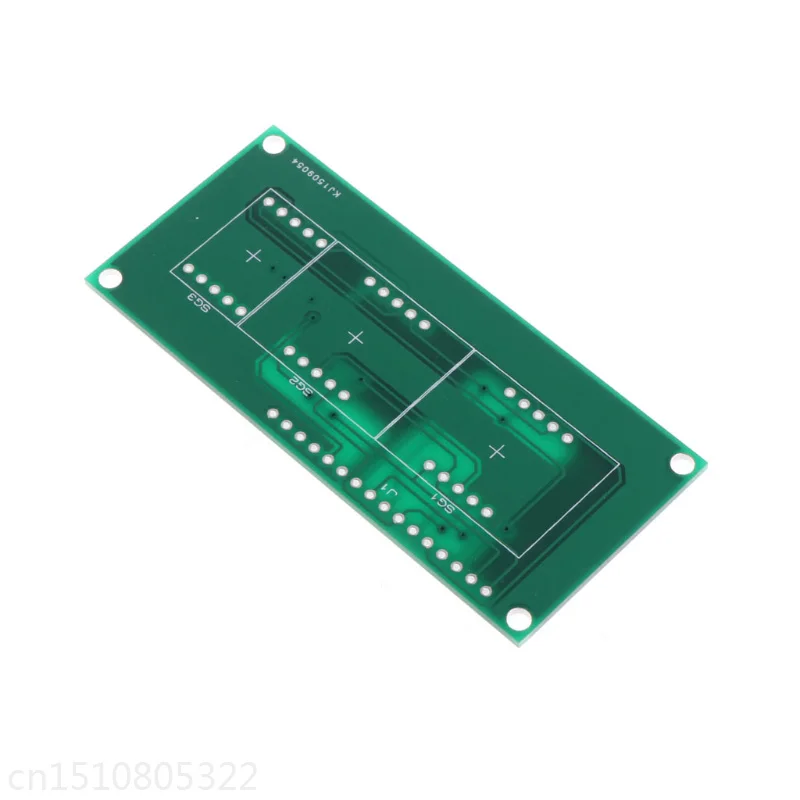

• 1 x Плата дисплея
• 2 x Медный столб + пружинная шайба
