Pic плата pic18f4520-i p pic18f4520 8-бит RISC pic микроконтроллер платы развития + 14 комплектов аксессуаров = open18F4520 Pack-b

Відгуки про

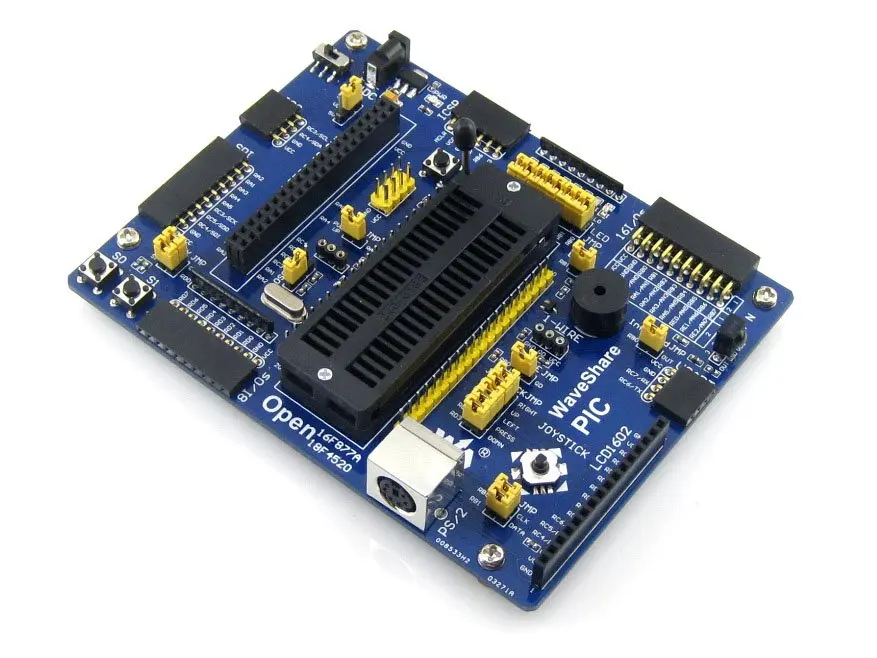

Open18f4520 является Pic развитию, что имеет PIC18F4520 устройство как микроконтроллера. Он поддерживает дальнейшее расширение с помощью различных дополнительных аксессуаров для конкретного приложения. Модульный и открытый дизайн делает его идеальным вариантом для запуска приложения с микроконтроллером pic.

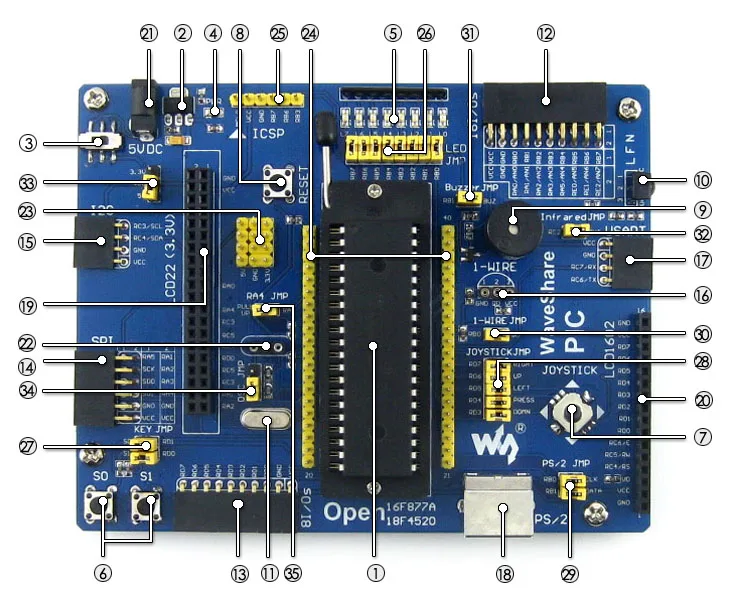

Что на борту

1. PIC18F4520-I/p:Высокопроизводительный MCU PIC, который Особенности:
   • Ядро:Пос 8-бит risc
   • Рабочая частота:40 мГц макс
   • Рабочее напряжение:2-5.5 В
   • Комплектация:Дипид 40
   • I/OS:На 36
   • Воспоминания:32кб вспышка, 1536b оперативная память, 256B eeprom
   • Интерфейсы связи:1 х mssp (SPI/I2C), 1 x A/E/UART, 2 х ШИМ, 8 х АЦП
   • Отладка/программирование:Интерфейсы ICSP
2. AMS1117-3.3:3.3 В регулятор напряжения
3. Переключатель мощности
4. Индикатор питания
5. Светодиоды:Удобно для указания статуса i/o и/или программы работающего состояния
6. Ключи пользователя:Для ввода/вывода тестирования и/или контроля программы
7. Джойстик:Пять должностей
8. Кнопка сброса
9. Зуммер
10. Инфракрасный приемник
11. 4 м кристаллический осциллятор
12. 16 I/OS интерфейс | 8-бит AD интерфейс
    • Для подключения аксессуаров, которые с помощью I/O Control, такие как FT245 USB FIFO, 8 СЕГ LED, и т. д.
    • Есть также 8-бит AD интерфейс может быть использован для ad тестирования
13. 8 I/OS интерфейс:Для подключения аксессуаров, которые с помощью I/O Control, такие как 8 кнопочных кнопок, мотор, и т. д.
14. Интерфейс SPI:Для подключения периферийных устройств SPI, таких как DataFlash (at45dbxx), SD-карта, mp3 и т. д.
15. Интерфейс I2C:Для подключения периферийных устройств I2C, таких как эспандер I/O (PCF8574), EEPROM (at24cxx), и т. д.
16. 1-проводной интерфейс:Для подключения 1-проводных устройств (К-92 пакета), например, датчик температуры (DS18B20), номер электронной регистрации (DS2401) и т. д.
17. UART интерфейс:Для подключения UART периферийных устройств, таких как RS232, RS485, USB-UART и т. д.
18. PS/2 интерфейс:Для подключения клавиатуры PS/2 и/или мыши
19. Графический многоцветный ЖК-интерфейс:Для подключения 2.2 дюймов Многоцветный сенсорный ЖК-экран, который с помощью SPI Control
20. Символьный ЖК-интерфейс:Для подключения символьного ЖК-дисплея, например LCD1602 (3.3 В Blue подсветки)
21. 5 В DC Джек
22. Пользовательские хрустальные розетки
23. VCC power вход/выход:Обычно используется для подачи питания, и/или общей земли с другими приложениями приложения
24. Интерфейсный разъем Pins:Все булавки MCU доступны на расширенных разъемах для дальнейшего расширения
25. Интерфейс ICSP:Для отладки/программирования
26. Светодиоды перемычки с светодиодами
27. Пользовательские ключи Jumper
28. Джойстик на перемычке
29. PS/2 джемпер
30. 1-проволочный джемпер
31. Комбинезон для мальчика buzzer
32. ИК-джемпер
33. Джемпер с V-образным вырезом
34. Джемпер с кристаллами
35. Пуловер с принтом ra4 pull-up

Для джемпера 26-32:

• Короткий Джемпер для подключения к I/OS, используемый в примере кода;
• Откройте перемычку для подключения к другим пользовательским контактам через перемычки провода.

Фото и видео

Примечание: open18f4520 не интегрирует какую-либо функцию отладки, отладчик требуется.

Интерфейс ICSP

На рисунке ниже показано распределение заголовков интерфейса ICSP

Ресурсы на цели развития

В руководстве пользователя CD включены ресурсы развития, перечисленные ниже:

• Сопутствующее программное обеспечение (MPLAB и др.)
• Демо-код (примеры в c)
• Схема (PDF)
• Документы по развитию ПОС (данные для данных и т. д.)

Пакет содержит

В г.&Quot;стандартная упаковка"А также&Quot;Аксессуары для досок пакетом"Ниже входят в комплект.

Стандартная комплектация

1. Open18f4520 Совет по развитию X 1
2. PIC18F4520 X 1
3. 4-контактный провод х 2
4. 2-контактный провод х 2
5. USB кабель питания X 1

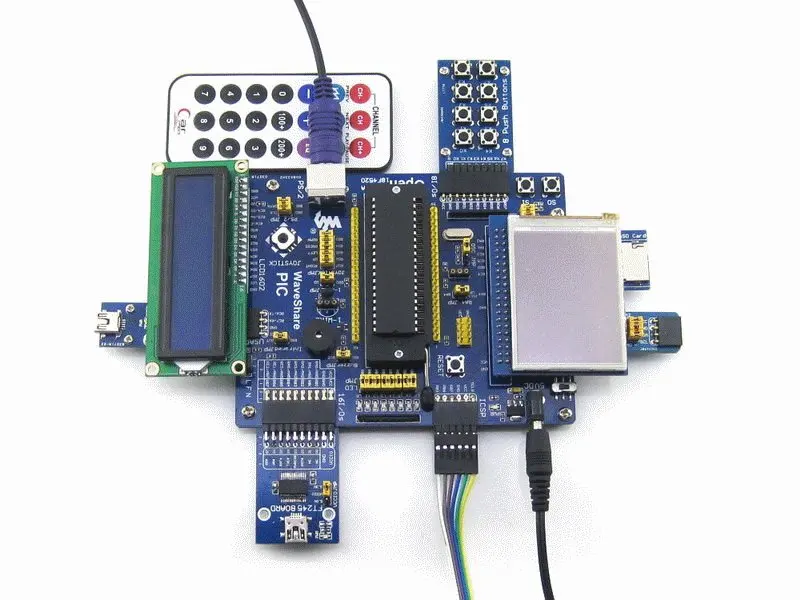

Аксессуары для принадлежностей упаковки

1. Штекер USB типа A в разъем mini-B
2. Плата UART PL2303 USB (Mini) x 1

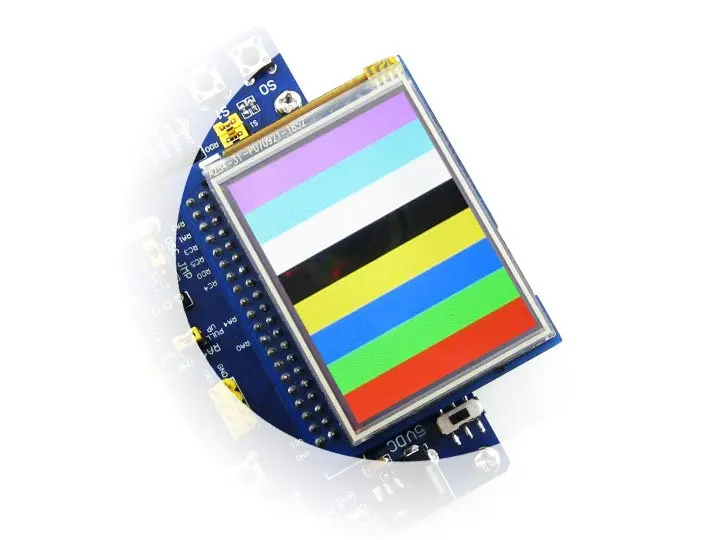

3. 2.2 дюймов 320x240 сенсорный ЖК-дисплей (a) x 1
4. AD клавиатура (для тестирования встроенных АЦП) x 1

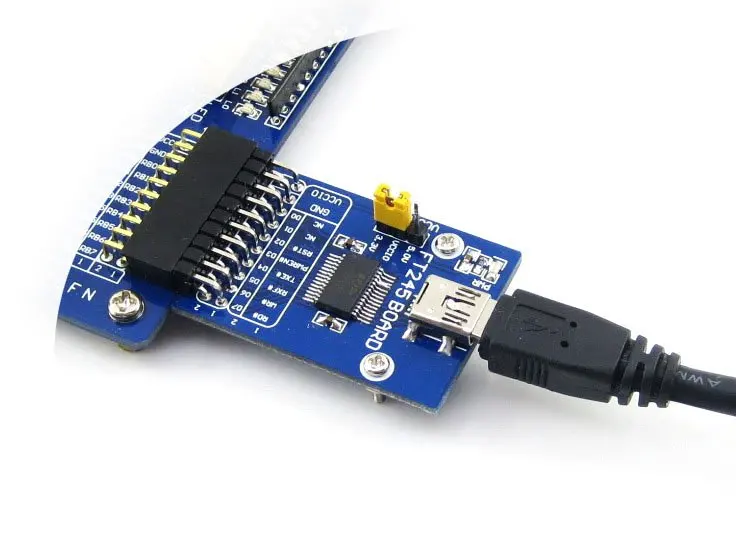

5. FT245 Плата USB FIFO (Mini) (16 I/OS) x 1
6. At45dbxx плата DataFlash (SPI) x 1
7. Плата PCF8563 rtc (I2C) x 1
8. Карта памяти Micro SD (SDIO/SPI) x 1
9. Nrf24l01 РФ плата (b) (SPI) 2шт X 1
10. DS18B20 (один провод) x 1
11. Инфракрасный пульт дистанционного управления (ir) x 1
12. LCD1602 (3.3 В Синяя подсветка) (параллель) x 1

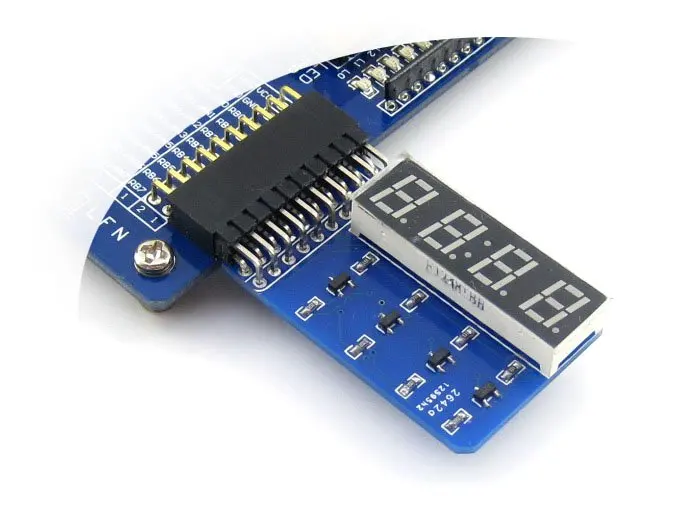

13. 8 SEG светодиодная плата (16 I/OS) x 1
14. 8 кнопочных кнопок (8 I/OS) x 1

Условия и состояние

Для большого количества, пожалуйста, не стесняйтесь связаться с нами для цитаты!
