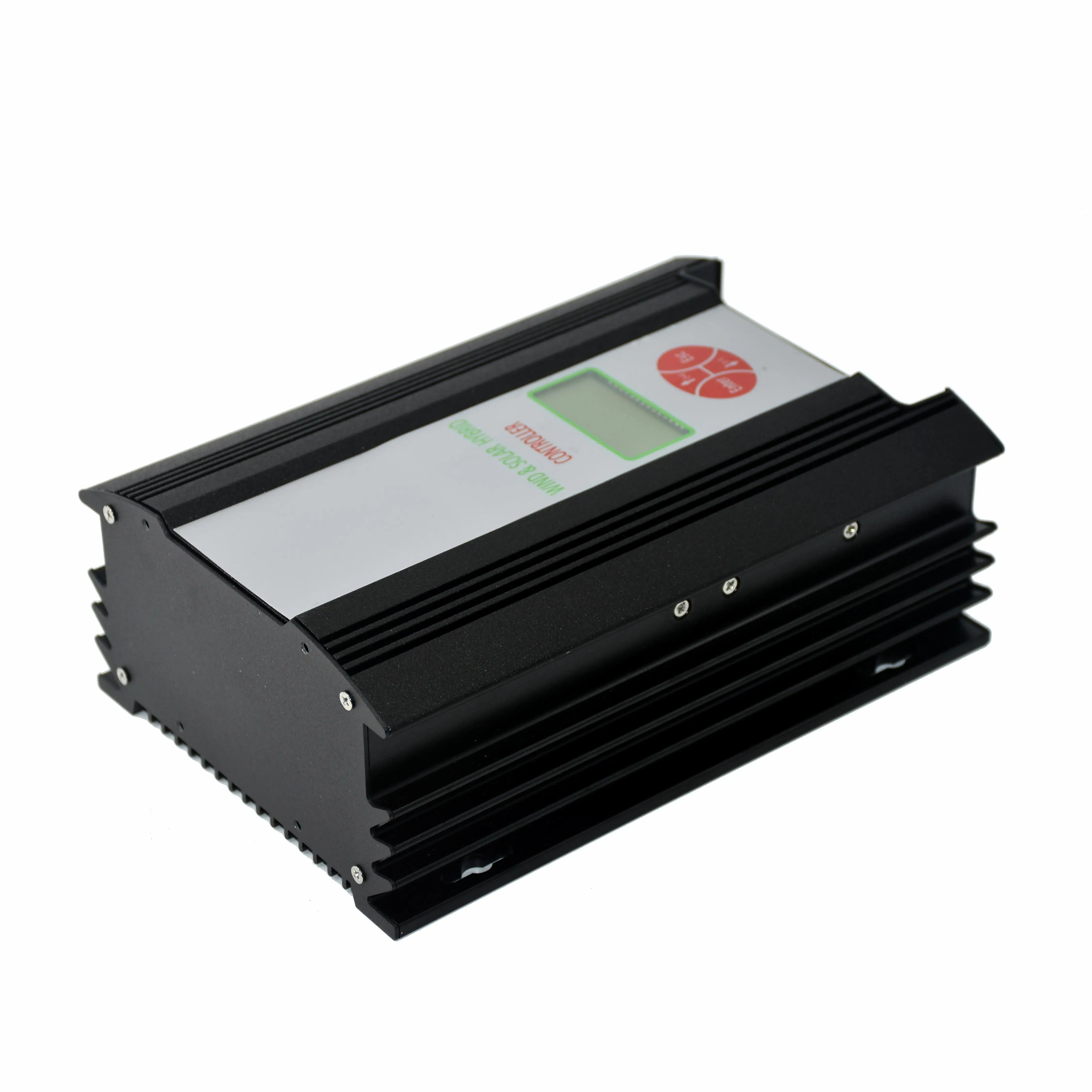

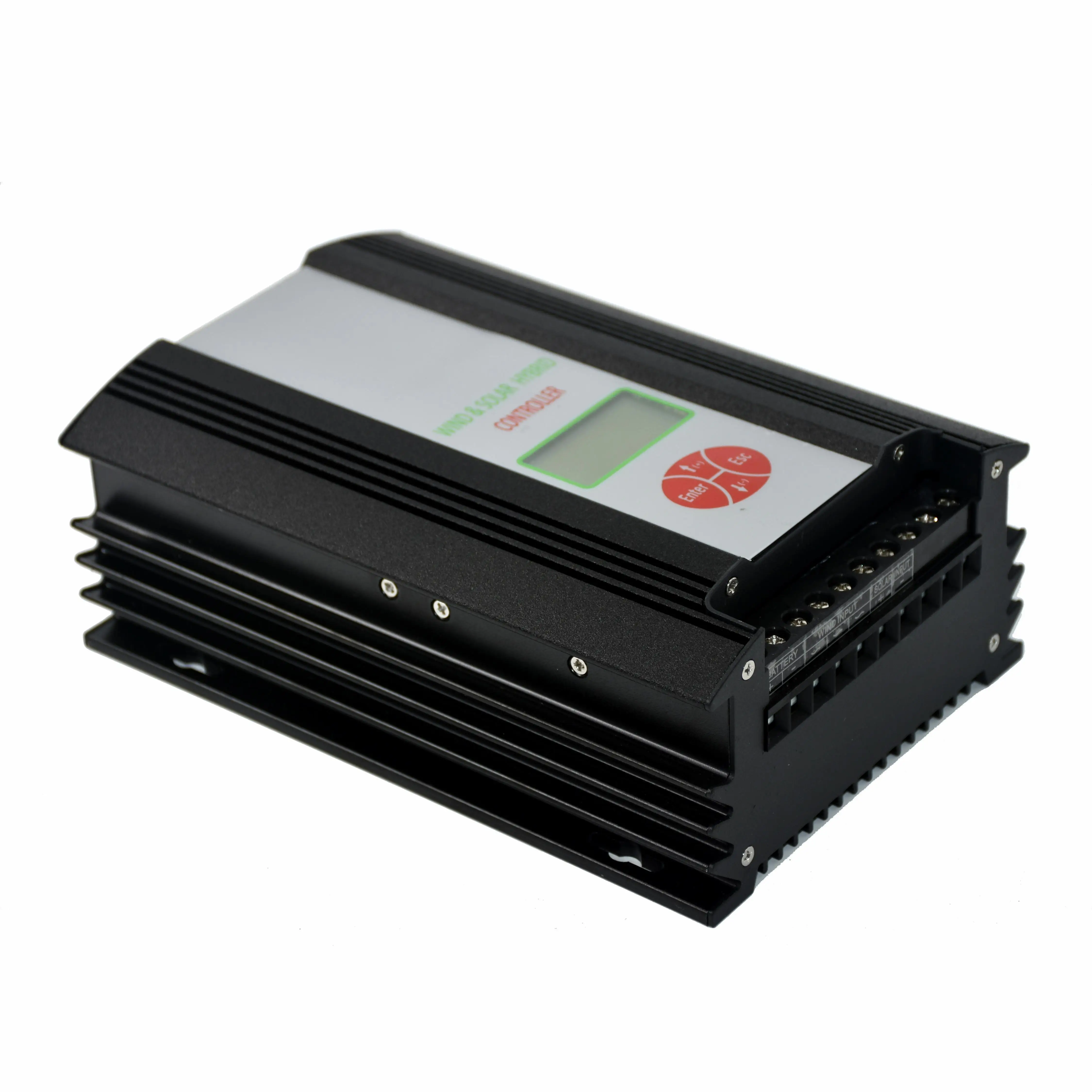

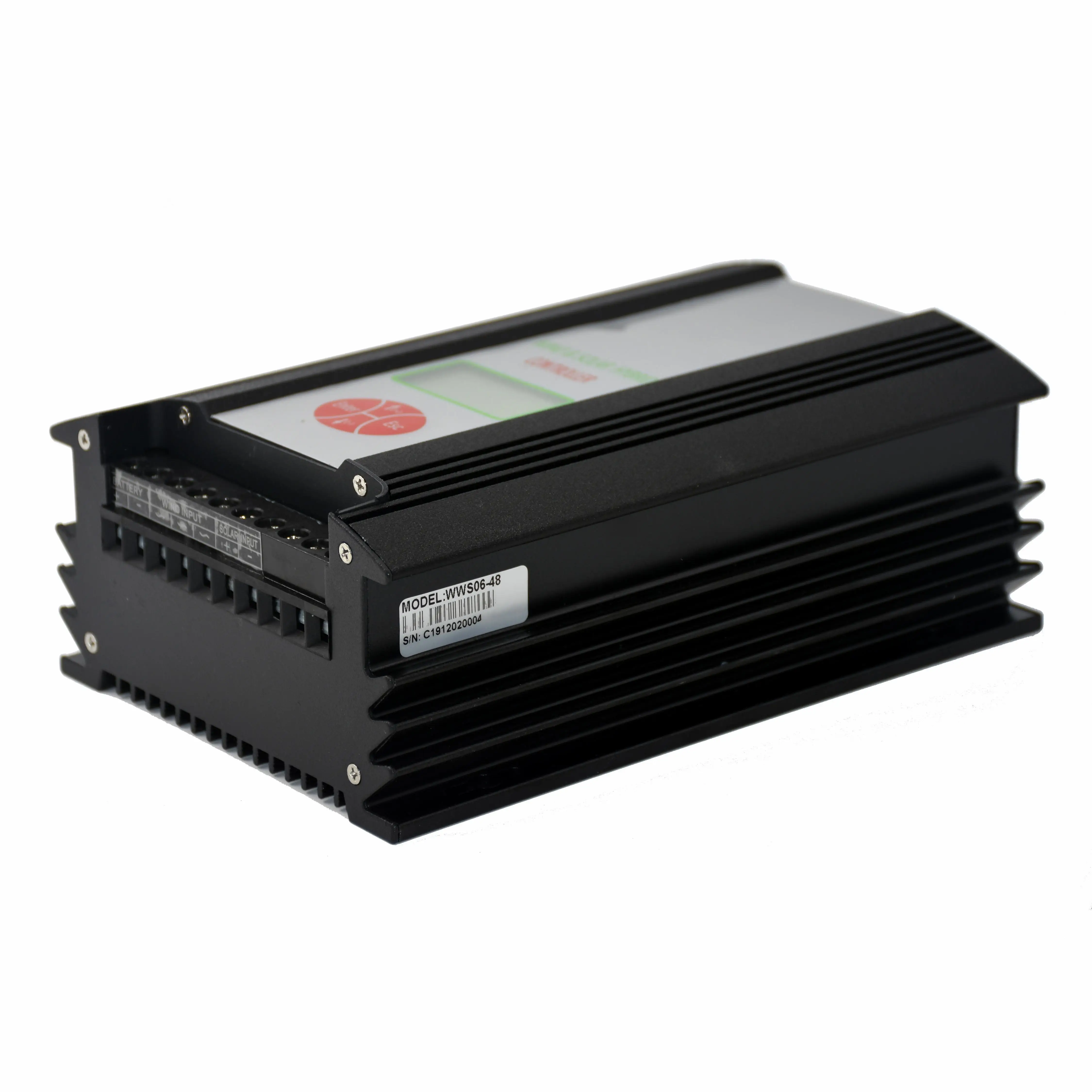

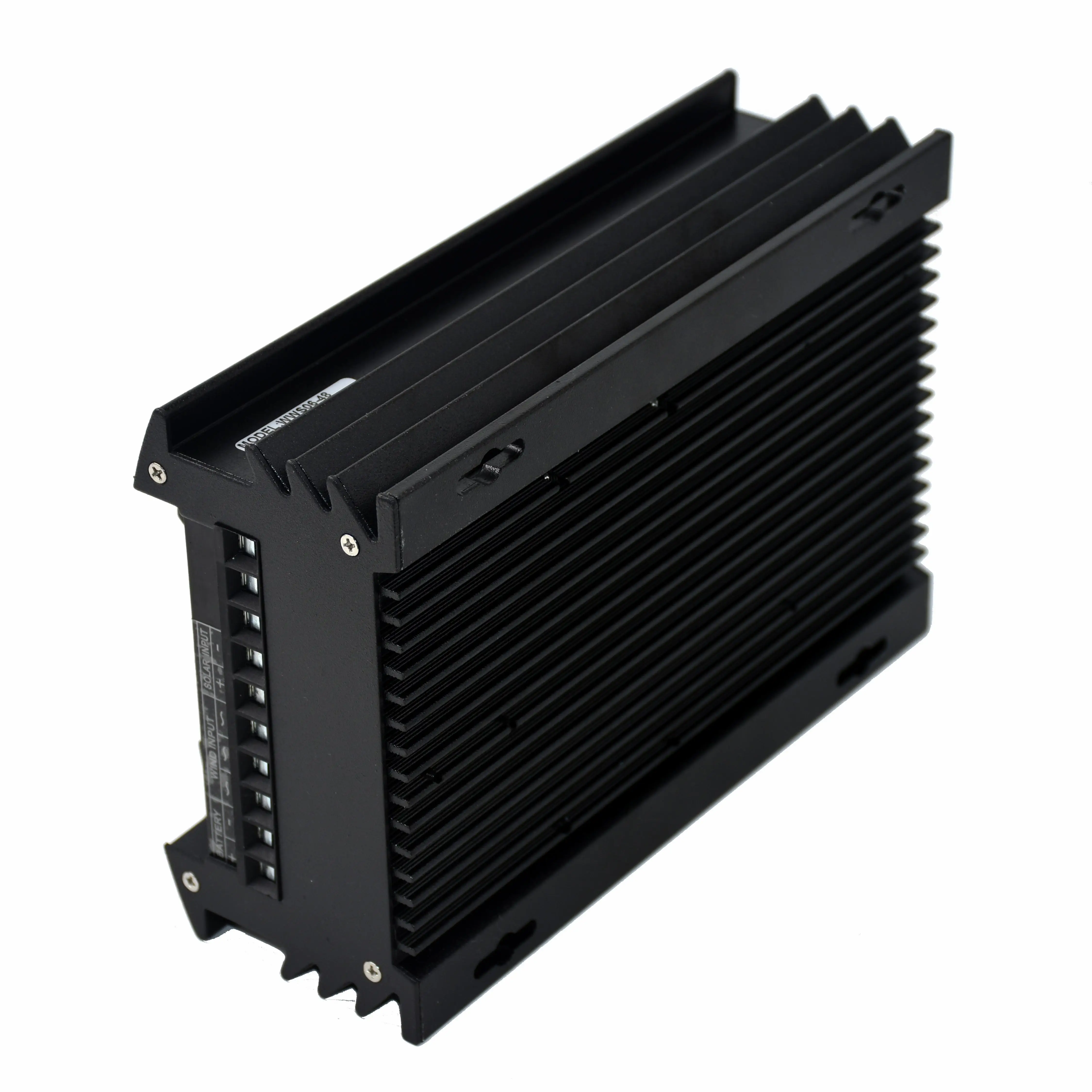

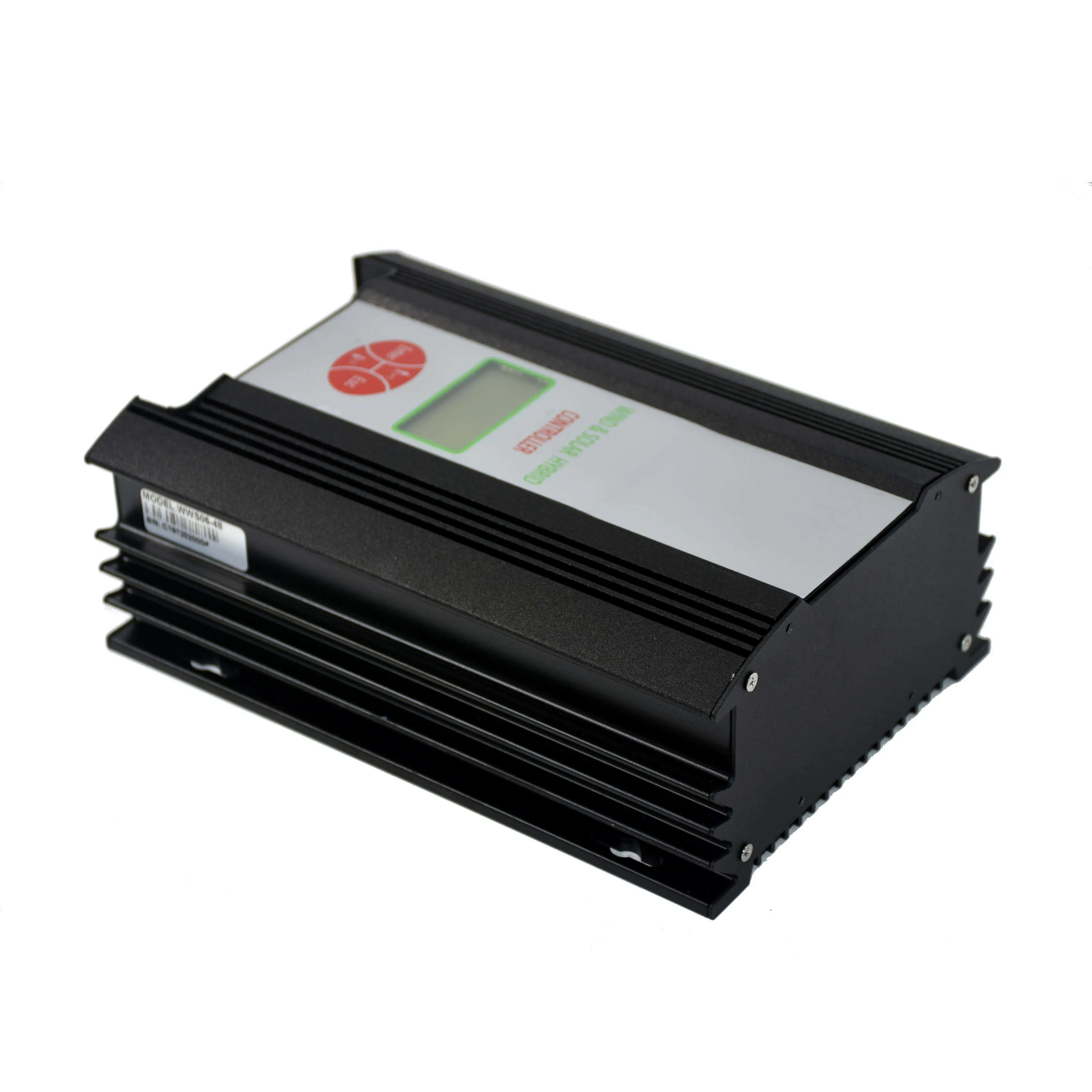

900 Вт 48В Ветер солнечный гибридный контроллер (600 ветер + 300 Солнечный ЖК

Уведомления!

1) обратное соединение батареи запрещено.

2) виртуальное подключение или повреждение батареи является одним из основных факторов неисправности. Пожалуйста, проверьте напряжение батареи и состояние подключения еженедельно, чистая ржавчина на положительном, отрицательном терминале во времени; Используйте свинцовый терминал, если он доступен.

3) если неисправность не является легкой для устранения или причины неясны, пожалуйста, запишите это явление в детальной записи, и свяжитесь с производителем для помощи вовремя.

Среда установки

1) оборудование должно быть установлено в помещении, где хорошо проветривается.

2) Избегайте попадания в аппарат прямых солнечных лучей, воздействия, дождя, влаги, кислотного тумана и пыли.

3) возможно расстояние не менее 20 дюймов (0,5 м) от аккумулятора.

4) температура окружающей среды-20 ~ + 55 ℃; Влажность окружающей среды 35 ~ 85% RH, без конденсации.

5) не устанавливайте оборудование в отсек с легковоспламеняющимися жидкостями, такими как бензин или взрывоопасный пар. Будьте остерегайтесь пламени и искры.

1.Общее описание

Гибридный контроллер wind/solar-это интеллектуальное устройство управления, которое может управлять ветровой турбиной и солнечной панелью одновременно, специально разработан для высококлассной ветровой/солнечной гибридной системы, а также подходит для ветровой/солнечной гибридной системы питания и ветровой/солнечной гибридной системы мониторинга. Он используется для управления ветрогенератором и солнечной панелью для безопасной и эффективной зарядки батарей.

Благодаря достойному внешнему виду, простоте в эксплуатации, визуальному ЖК-дисплею и совершенным функциям защиты аппарат обладает высокой эффективностью зарядки, низкой потерей без нагрузки.

Гибридный контроллер ветра/солнечной энергии является основным компонентом автономной системы генерации электроэнергии. Производительность контроллера повлияет на срок службы и стабильность всей системы, особенно на срок службы аккумуляторов.

1.Описание производительности

& Sup; 2;Надежность:Интеллектуальный, модульный дизайн, простой механизм, мощные функции. С промышленным диапазоном превосходных компонентов и строгой технологией производства контроллер может использоваться в относительно плохой рабочей среде и имеет надежную производительность и длительный срок службы.

& Sup; 2;ШИМSПлавная сброс нагрузкиМОД:Сброс остаточной мощности с делением на тысячи этапов. Он может сбросить остаточную мощность во время зарядки аккумуляторов, что является преимуществом для эффективного расширения срока службы батареи.

& Sup; 2;НапряжениеLИмитация иCUrrentLИмитацияCХарджМОД:Когда напряжение батареи превышает предустановленную плавающую точку напряжения, контроллер принимает режим ограничения напряжения PWM. Он сбрасывает лишнюю энергию. Когда ток зарядки ветровой турбины превышает предустановленную точку тока тормоза, контроллер автоматически начнет тормоз для защиты батарей.

& Sup; 2;ЖК-дисплейDIsplayFУсечение:ЖК-экран может отображать состояние системы и параметры с помощью визуальной цифровой и графической формы. Например: напряжение батареи, напряжение ветряной турбины, напряжение PV, ток ветряной турбины, ток PV, Мощность ветряной турбины, мощность PV, состояние питания батареи и т. д.

& Sup; 2;Идеально подходит ПRotection FУсечение:Защита от перезаряда батареи, защита от перегрузки батареи, защита от резервного подключения батареи, ограничение тока ветровой турбины, автоматический тормоз, ручной тормоз; защита от солнечного заряда, солнечная защита от обратного подключения, защита от молнии и т. д.

(Примечание: ДалееДополнительные функцииДействителенТолькоДля контроллеров, которые имеют эти Функции)

& Sup; 2;Дополнительная функция удаленного общения:

Программное обеспечение может отслеживать состояние работы системы в режиме реального времени, которое содержит все параметры на ЖК-экране. С помощью программного обеспечения пользователи могут не только установить и настроить соответствующие параметры, но также могут контролировать состояние ветровой турбины и нагрузки, а также будильник во время неисправности.

& Sup; 2;Опционально функция зарядки низкого напряжения:

Модуль Boost добавлен в контроллер, чтобы помочь ветряной турбины зарядить батареи даже при низком ветре или ветряная турбина вращается на низкой скорости. Пользователь может отрегулировать Входное значение и начать зарядку напряжения через программное обеспечение в соответствии с различными параметрами ветровой турбины.

& Sup; 2;Дополнительная функция сигнала сухого контакта:

Когда батарея достигает значения настройки, контроллер автоматически выводит сухой контактный сигнал.

& Sup; 2;Опциональная функция компенсации температуры:

Контроллер может регулировать напряжение разгрузки в соответствии с различной температурой окружающей среды, чтобы заряд батареи был в лучшей эффективности.

& Sup; 2;Опциональная функция sd-карты:

С sd-картой, контроллер хранит данные истории системы, когда контроллер отключен с ПК.

& Sup; 2;ОпциональноWИндSPeedОбнаружение Функция:

Контроллер может обнаруживать скорость ветра в реальном времени, когда он сочетается с назначенным анемометром. Пользователь может считывать скорость ветра в реальном времени с помощью программного обеспечения мониторинга.

& Sup; 2;Дополнительная функция зарядки микро-тока:

Когда входное напряжение ветровой турбины достигнет предустановленного значения, контроллер произведет заряд микро-тока для батареи.

& Sup; 2;ОпциональноWИндTУрбинRОтатSPeedОбнаружение Функция:

Пользователь может прочитать статус вращения ветровой турбины в режиме реального времени с помощью программного обеспечения для мониторинга.

& Sup; 2;Опциональная Выходная функция постоянного тока:

Выход постоянного тока обеспечивает питание при нагрузке постоянного тока, с различными режимами управления на выбор, в том числе: постоянное включение; постоянное выключение; постоянная половинная мощность; включение света, выключение освещения; включение света, Выключение времени; включение света, управление временем, полупитание, выключение света; включение света, управление временем, полупитание, выключение времени. С помощью ЖК-кнопок пользователи могут установить три режима управления выходом: постоянное включение; включение света, выключение света; включение освещения, Выключение времени.

2.Установка потока

Шаг 1. Проверьте упаковку, а затем проверьте контроллер на предмет повреждения после распаковки. Поврежденный контроллер не может быть установлен в системе.

Шаг 2. Для контроллера, в котором разделена коробка для сброса нагрузки, подключите коробку для сброса нагрузки к терминалам «сброса нагрузки» контроллера.

Шаг 3. Подключите положительный полюс батареи к положительному (+) терминалу «аккумулятор», Подключите отрицательный полюс батареи к отрицательному (-) терминалу «аккумулятор» с медным кабелем.

(Примечание: Хотя контроллер имеет функцию защиты от обратного подключения, Неправильная полярностьАккумуляторДолжен бытьЗапрещено! Пожалуйста, обратитесь кПриложение IДля cОпперПроводНад Возможность тока.)

Шаг 4. Подсоедините линии вывода ветровой турбины к клеммам с «входом ветра» в условиях действия ветровой турбины или низкой скорости.

Шаг 5. Подключите солнечные панели к терминалам «Солнечный вход».

Шаг 6. Проверьте правильность и надежность подключения.

Шаг 7. Если контроллер имеет функцию связи, пользователь может читать и устанавливать соответствующие параметры через программное обеспечение.

Шаг 8. Пользователь может задать соответствующие параметры с помощью ЖК-кнопок.
