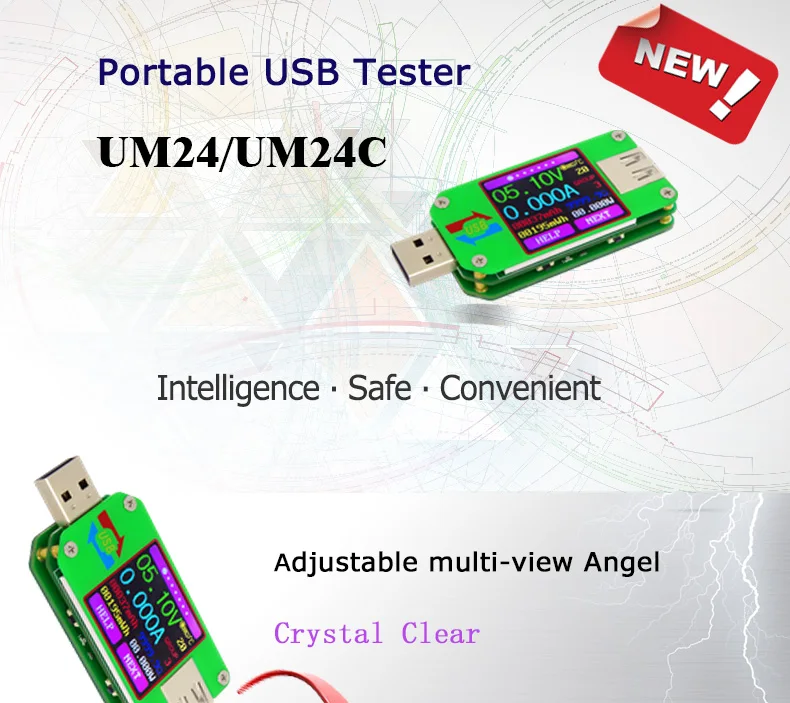

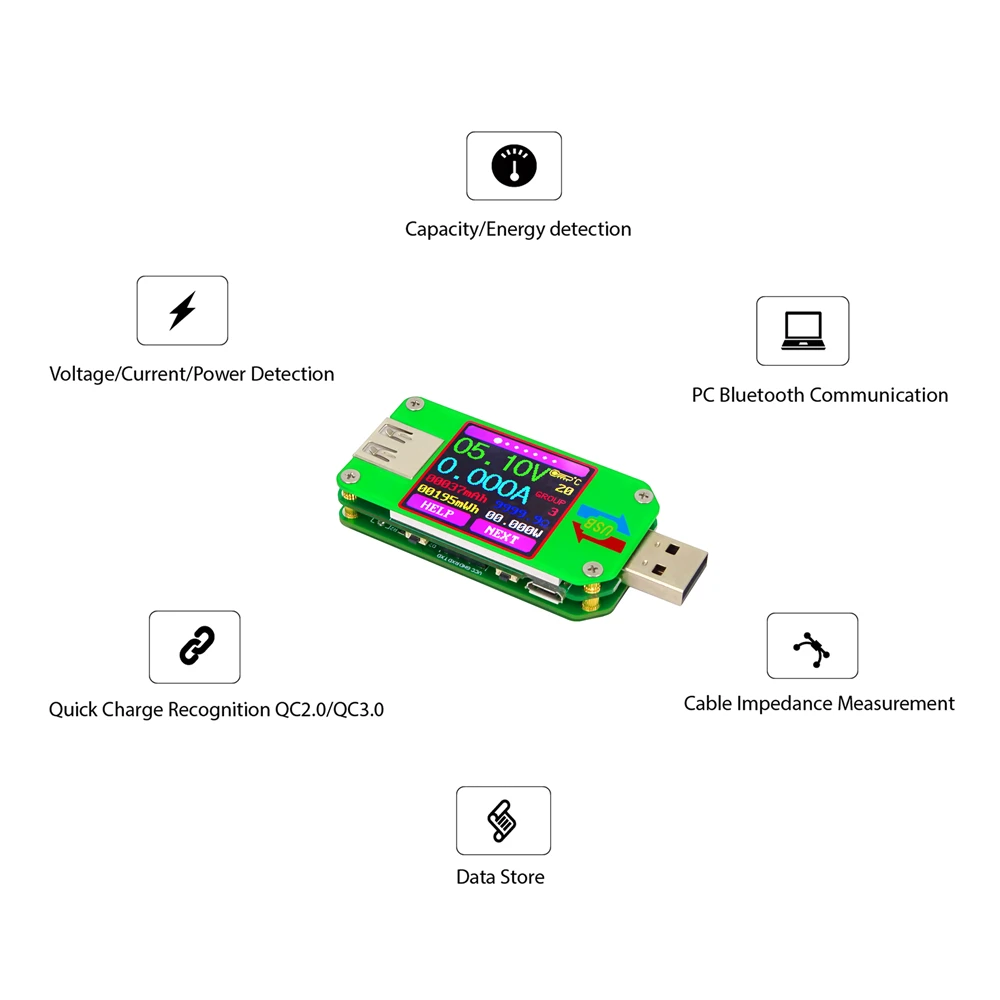

Цветной USB измеритель мощности 4 5 В ~ 24 QC 2 0 3 быстрое зарядное устройство внешний

Функция интерфейс:

1, 2, 3, 4 года

5, 6, 7 лет

1: основной интерфейс измерения

2: интерфейс распознавания быстрой зарядки

3: Интерфейс записи данных

4: микрокабель для передачи данных интерфейс измерения импиденции

5: графический интерфейс напряжения

6: Текущий графический интерфейс

7: интерфейс настроек

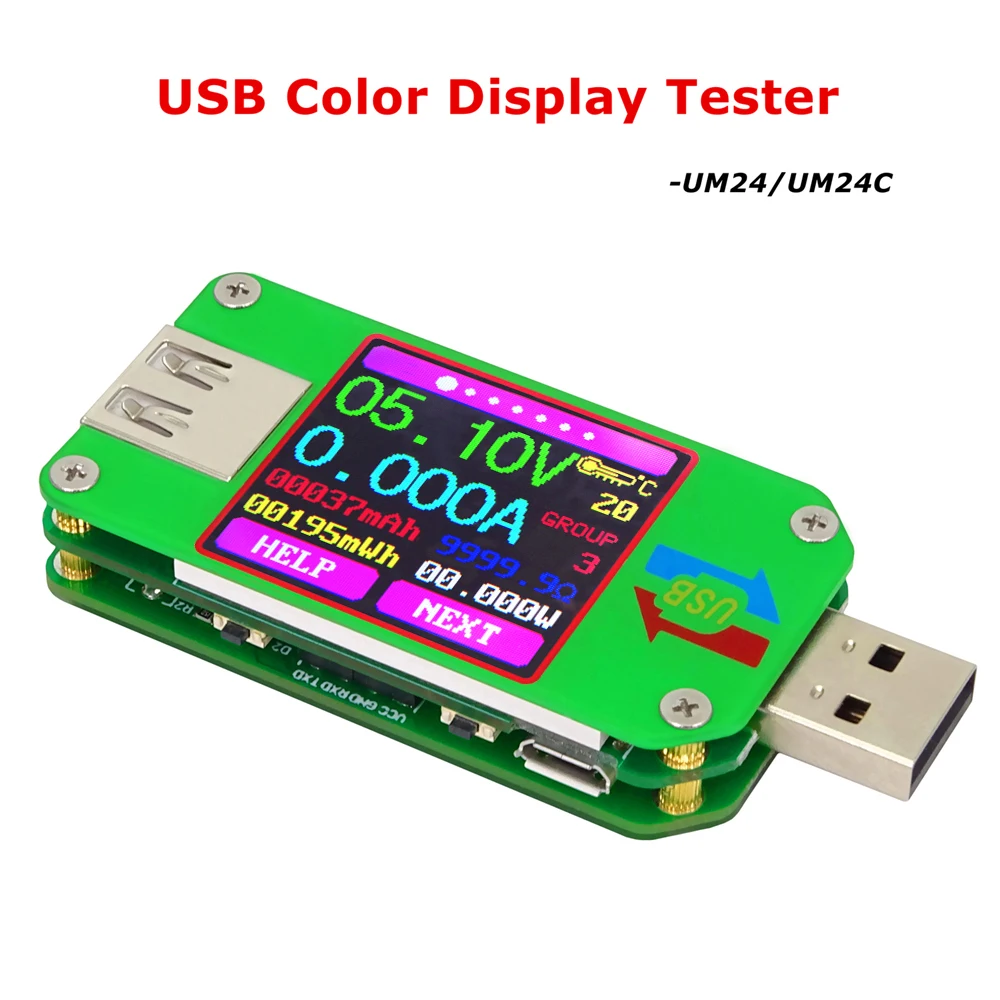

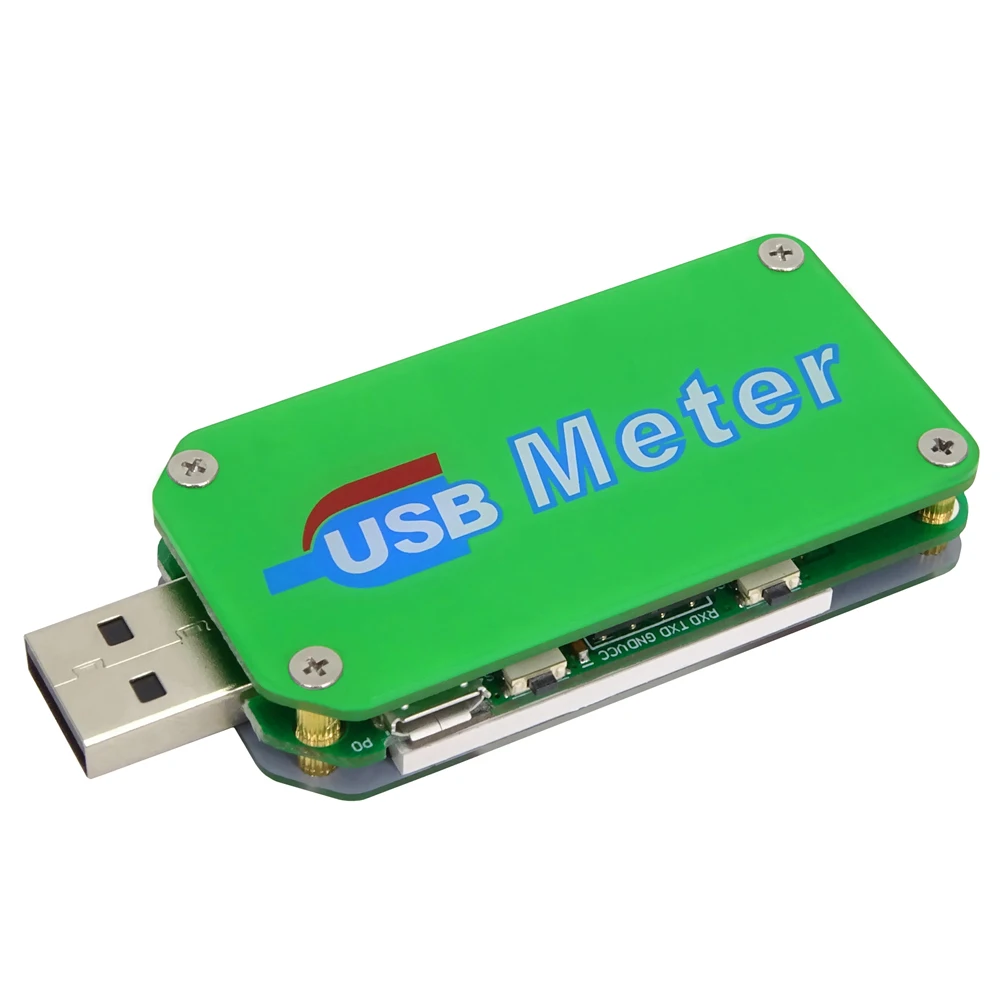

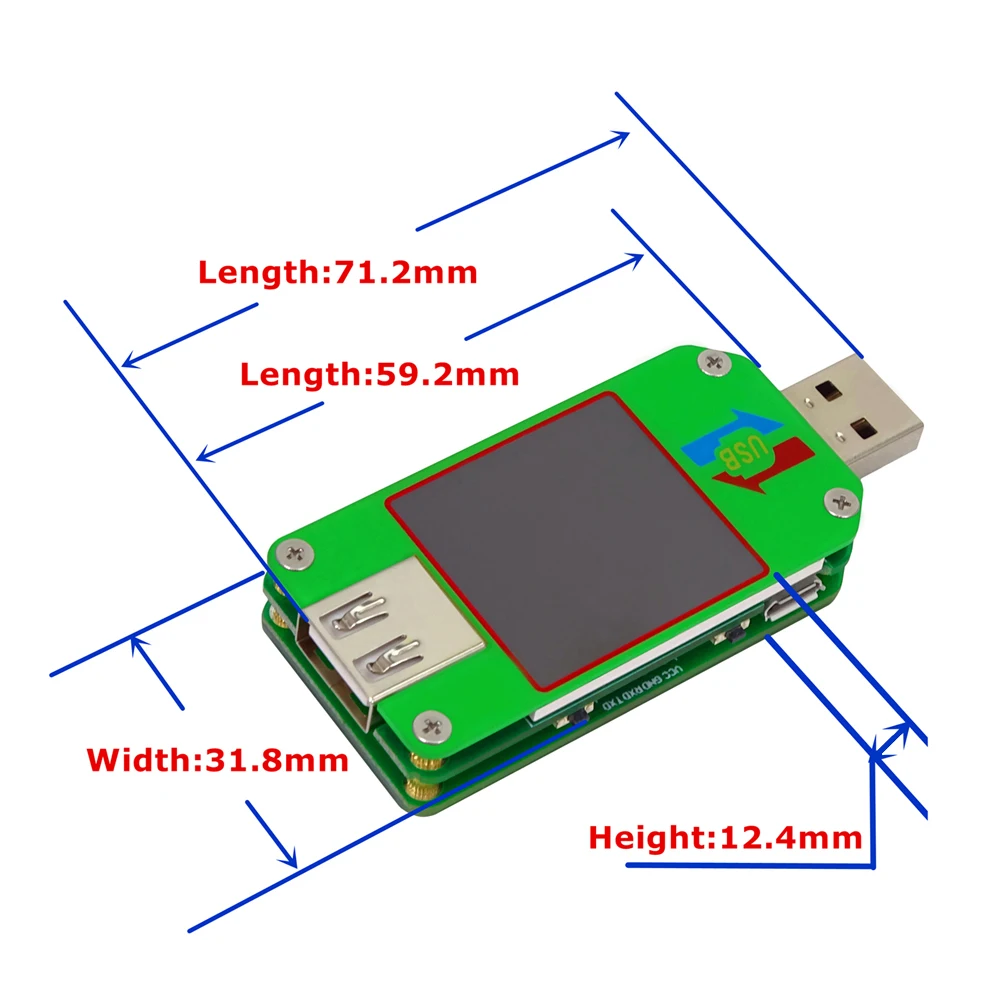

Панель Введение:

1: многофункциональные кнопки (всего 4 кнопки)

2: порт Micro USB

3: Порт USB A

4: USB A женский порт

5: цветной ЖК-экран 1,44 дюйма

6: светильник индикатора Bluetooth: при подключении к программному обеспечению управления хост-компьютером индикатор Bluetooth меняется от мигания до устойчивого состояния. При подключении, значок Bluetooth отображается на экране. (Только версия связи Bluetooth).

Управление инструкции по уходу за изделием

Когда устройство впервые работает на экране приветствия, вскоре появится экран главного интерфейса.

Скрытая интерфейс:При включении при нажатии любой кнопки модуль будет отображать три варианта. Вариант 1 выбирает китайский интерфейс и 2 выбирает английский интерфейс. Третий вариант-нулевое текущее чтение. (Убедитесь в отсутствии нагрузки, подключенной к устройству). Удерживание кнопки будет проходить через 3 варианта. Отпустите кнопку в нужном более удобного выбора. Нажатие и удерживание кнопки после перехода к третьей опции выйдут из скрытого интерфейса.

Основной интерфейс 1 (основной интерфейс Mearsurement):

1: значение измерения напряжения

2: значение измерения тока

3: значение накопления емкости

4: значение аккумуляции энергии

5: Температура

6: количество используемых групп данных

7: эквивалентное сопротивление нагрузки.

8: значение измерения мощности

Нажмите кнопку «Help», чтобы войти в интерфейс, как показано выше:

Нажмите и удерживайте кнопку «Далее», чтобы переключить группу данных, счетчик может предоставить всего 10 групп данных для сохранения и просмотра. Они пронумерованы 0-9.

С групп 1-9 выбраны текущие mAh и mWh сохранены после выключения питания. Они будут продолжать накапливаться в следующий раз после включения. Когда выбранная группа данных равна 0, то текущая мА · ч и МВтч в это время будет временно сохранена после выключения питания; В тех случаях, когда устройство находится рядом с питанием и стоимость будет напоминает и начнет мигать. И когда накопленная мАч превышает 1 мА · ч, предыдущие данные будут очищены и накопление возобновится.

В выбранном состоянии группы данных нажмите и удерживайте кнопку «Help», чтобы очистить mAh и mWh для этой группы данных.

Нажмите «Далее», чтобы перейти к интерфейсу быстрого распознавания заряда.

Основной интерфейс 2 (интерфейс распознавания быстрой зарядки).

9:D +: (DP) уровень положительного сигнала.

10:D-: (DM), уровень отрицательного сигнала данных.

11: Режим отображения: продукт автоматически определяет устройство с поддерживаемым режимом быстрой зарядки. В это время устройство поддерживает только режим QC2.0 и QC3.0.

Нажмите «Далее», чтобы перейти к интерфейсу записи данных

Основной интерфейс 3 (Интерфейс записи данных)

12: Отображение времени: общее время записи

13: низкое значение тока. REC: индикатор состояния записи. «Запись», отображаемая красным цветом, означает, что запись остановлена. «Запись», отображаемая зеленым цветом, означает, что запись находится в процессе.

После включения питания, когда ток течет больше, чем низкое значение тока. Система автоматически начинает записывать накопленную емкость и энергию, и время истекло. И индикатор rec меняется с красного на зеленый. Чтобы установить низкое значение тока, нажмите и удерживайте кнопку «Next», чтобы подчеркнуть значение, а затем нажмите кнопку «Next», чтобы отрегулировать значение по мере необходимости. Значение может быть установлено в любом месте между 0.01A-и 0.30A. (От 10 мА до 300 мА).

Нажмите кнопку «Далее», чтобы переключиться на интерфейс измерения импеданса кабеля для подключения микро данных.

Основной интерфейс 4 (интерфейс измерения импеданса кабеля подключения Micro Data):

Этот продукт может быть использован для измерения сопротивления кабеля micro data (кабель Micro USB).

14: 1. Тестер USB напрямую подключается к источнику питания с отображением значений напряжения и тока.

15: 2.USB тестер подключен через кабель передачи данных (USB кабель) с отображением напряжения и значений тока.

16: R: кабель для передачи данных (кабель Micro USB) сопротивление.

Измерения:

Сначала Подключите usb-тестер непосредственно к источнику питания и отрегулируйте соответствующий ток нагрузки (рекомендуется 1A), нажмите и удерживайте кнопку «Далее», чтобы начать запись данных. Подсказка индикатора останавливает мигание.

Во-вторых, затем отсоедините USB контрольно-измерительный прибор автоматический повторного подключения источника питания через Micro USB кабель для передачи данных и регулировать ток нагрузки до одного и того же значения как в первый шаг Пресс и удерживайте кнопку «Вперед», чтобы начать запись данных. Подсказка индикатора останавливает мигание и завершается проверка сопротивления кабеля передачи данных (USB кабель). Значение в настоящее время отображается.

Обратите внимание: Если во второй шаг экран чернеет, это означает, что разница напряжения слишком высока и измерительный прибор перейдет в 4,5 V пониженного энергопотребления. Ток нагрузки должен быть уменьшен. И затем повторно Начните измерение с первого шага. После завершения теста на сопротивление кабеля передачи данных (usb-кабель) тестовый прибор должен быть выключен, а затем снова включен, чтобы продолжить измерение

Нажмите кнопку «Next», чтобы переключиться на интерфейс графического отображения напряжения.

Основной интерфейс 5 (графический интерфейс напряжения):

Этот интерфейс отображает напряжение измерение со временем в 4,5 V-24,0 V Диапазон и автоматически регулирует отображается диапазон в режиме реального времени в связи с перепады напряжения.

Нажмите кнопку «Далее», чтобы переключиться на текущий графический интерфейс.

Основной интерфейс 6 (текущий графический интерфейс):

Этот интерфейс Отображает текущее измерение с течением времени в диапазоне 0.00A-3.00A и автоматически регулирует отображаемый диапазон в режиме реального времени для учета текущих колебаний.

Нажмите кнопку «Далее», чтобы перейти к интерфейсу настроек.

Основной интерфейс 7 (интерфейс настроек):

17: Автоматическое выключение экрана

18: яркость экрана

19: Отображение температуры C /F

Нажмите и удерживайте кнопку «Далее», чтобы перейти через опции автоматического выключения экрана, уровня яркости и отображения температуры. Остановите значение, которое вы хотите изменить, затем нажмите кнопку «Далее», чтобы изменить настройки. Для автоматической настройки времени выключения экрана нажмите «next», чтобы повторно шагать, хотя 10 опций от 0 до 9 минут. Для настройки яркости экрана нажмите «next», чтобы повторно шагать, хотя 6 вариантов от 0 до 5, где 0-самый низкий уровень яркости и 5-самый высокий. Для отображения температуры нажмите кнопку «next», чтобы переключить настройки между C и F. Для выхода из меню настроек нажмите и удерживайте кнопку «Далее».

Инструкция по установке программного обеспечения управления ПК

Примечание: Данный продукт поддерживает только Windows 7 и выше.

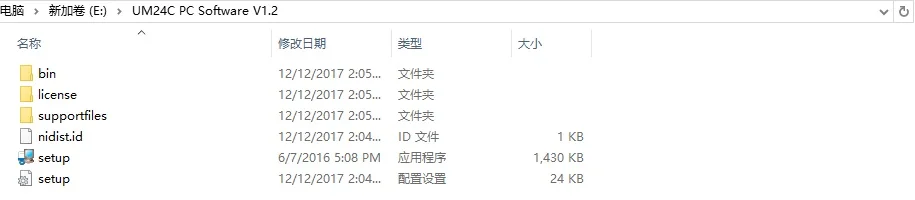

1 расстегните установочную посылка

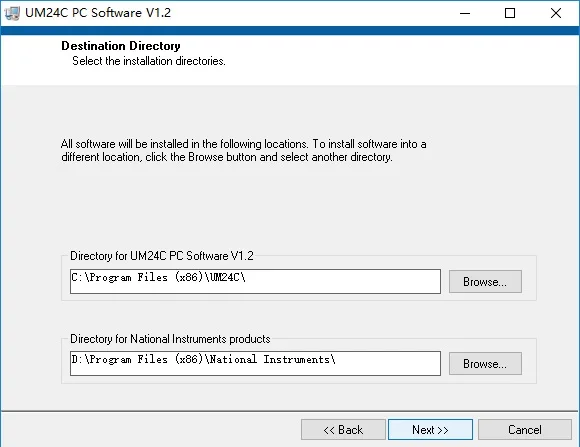

2 щелчка настройки для установки

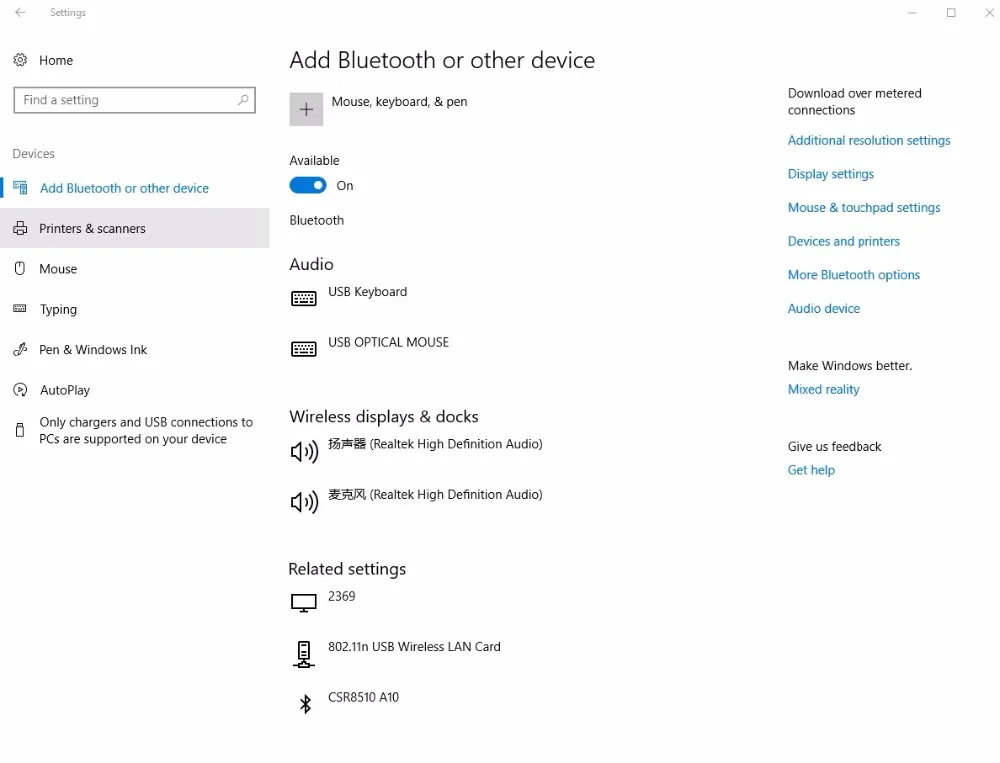

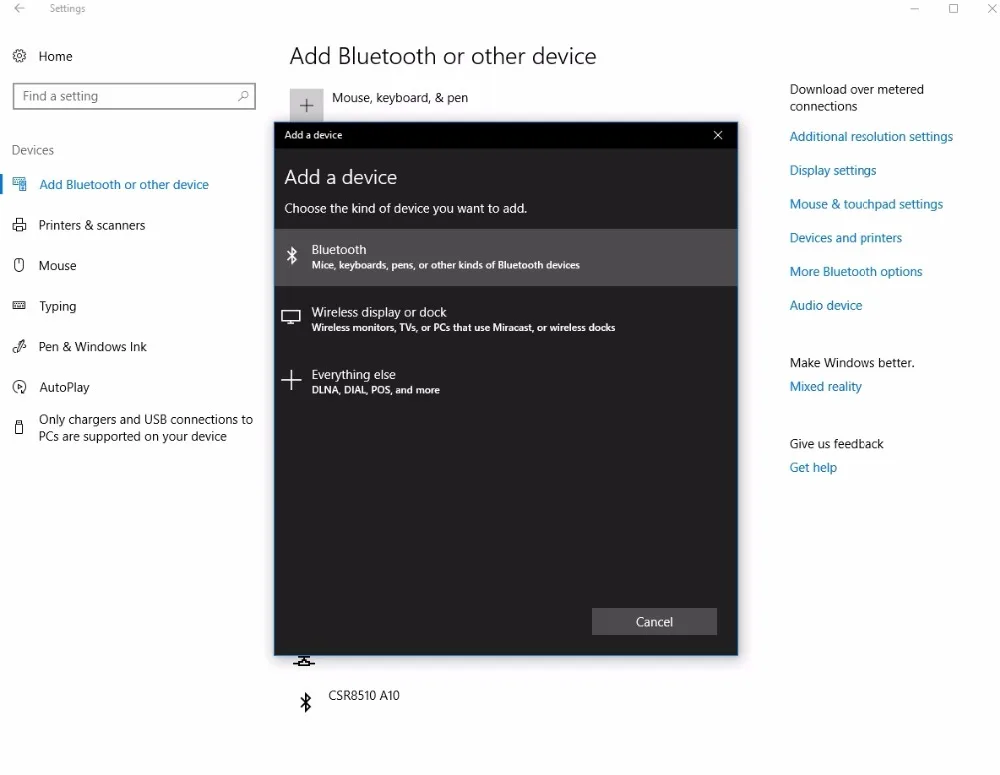

3 Подключение по Bluetooth

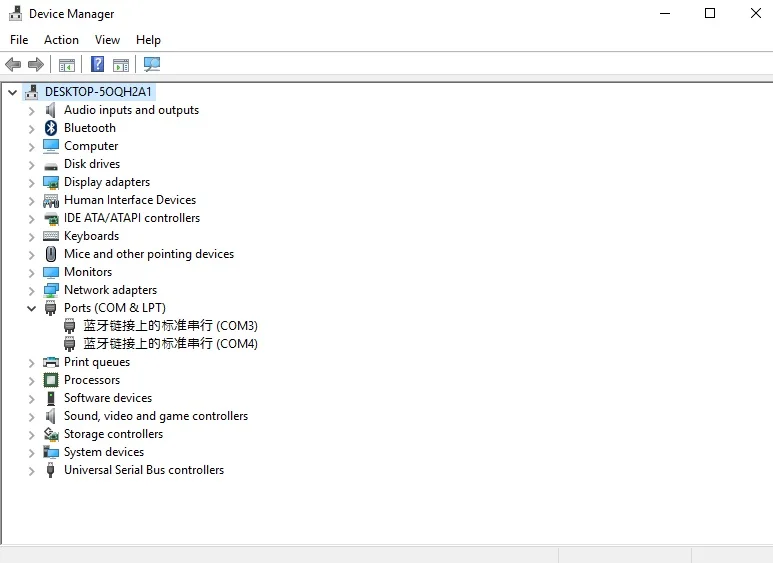

3,1 Диспетчер устройств просмотра

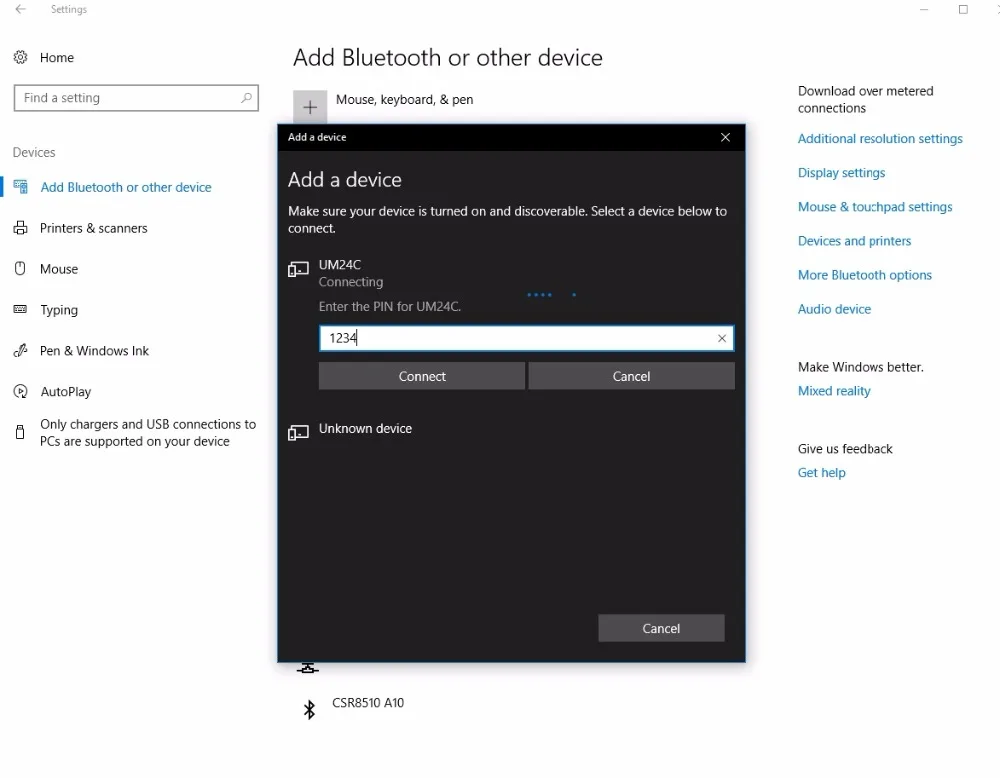

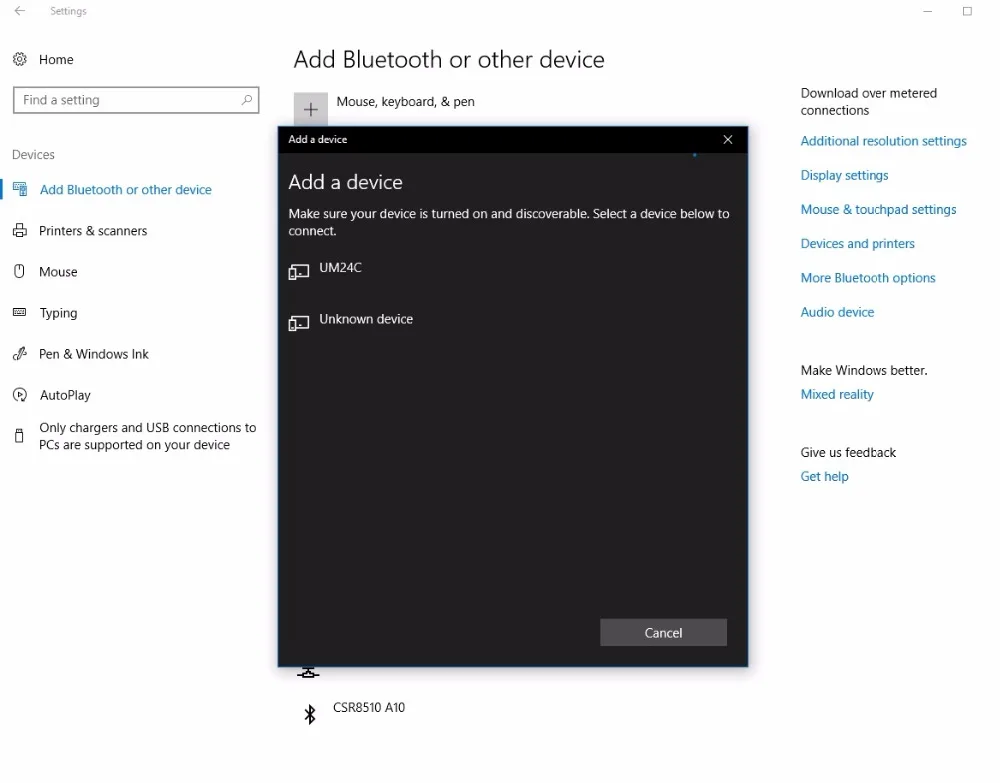

3,2 Подключение bluetooth:

3.2.1 подключение по Bluetooth успешно; Будет два последовательных порта. Выберите порт нижнего значения. Например, если порты, настроенные для Bluetooth, COM3 и COM4, выберите COM3 для подключения. Или вы щелкните правой кнопкой мыши на bluetooth-устройстве, чтобы увидеть атрибут, там отображается соответствующий номер порта. Вы можете выбрать его.

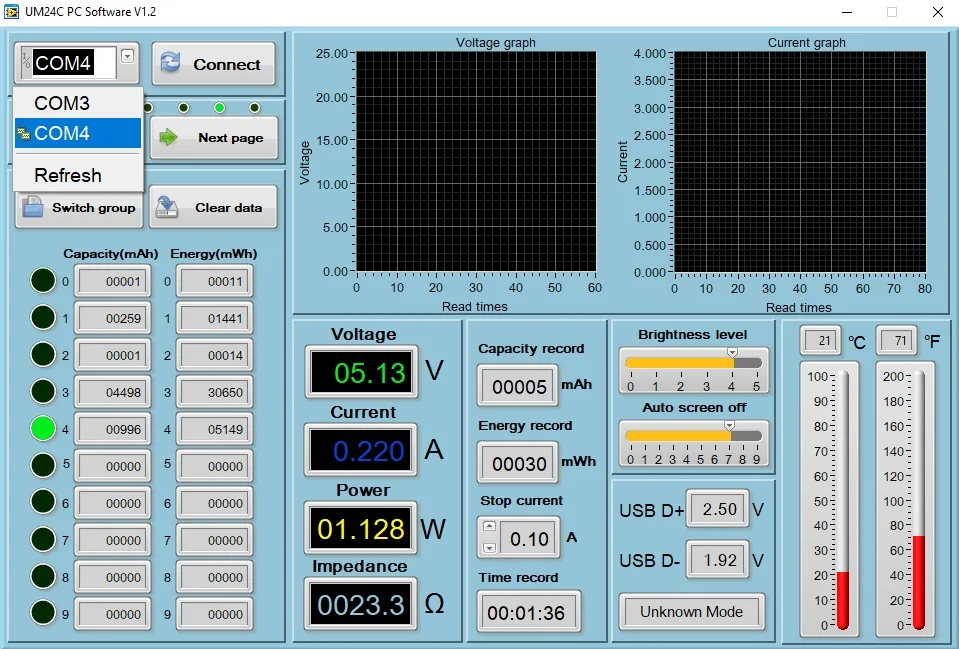

3.2.2 когда индикатор Bluetooth изменяется от мигания к статическому, нажмите «подключить»

4. Введение функции

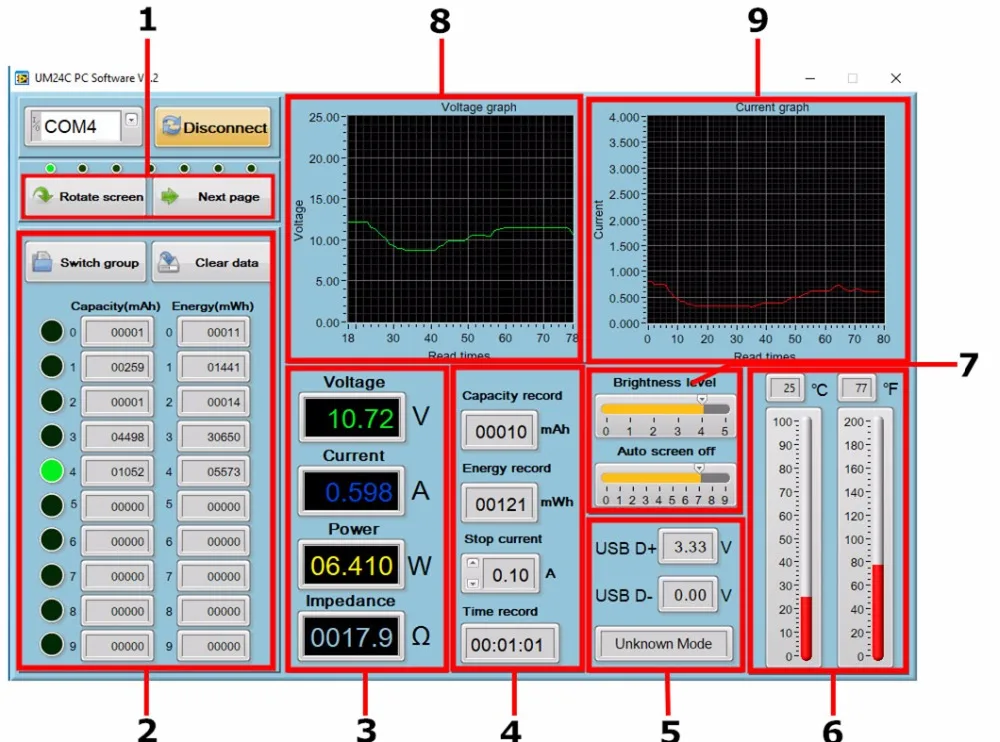

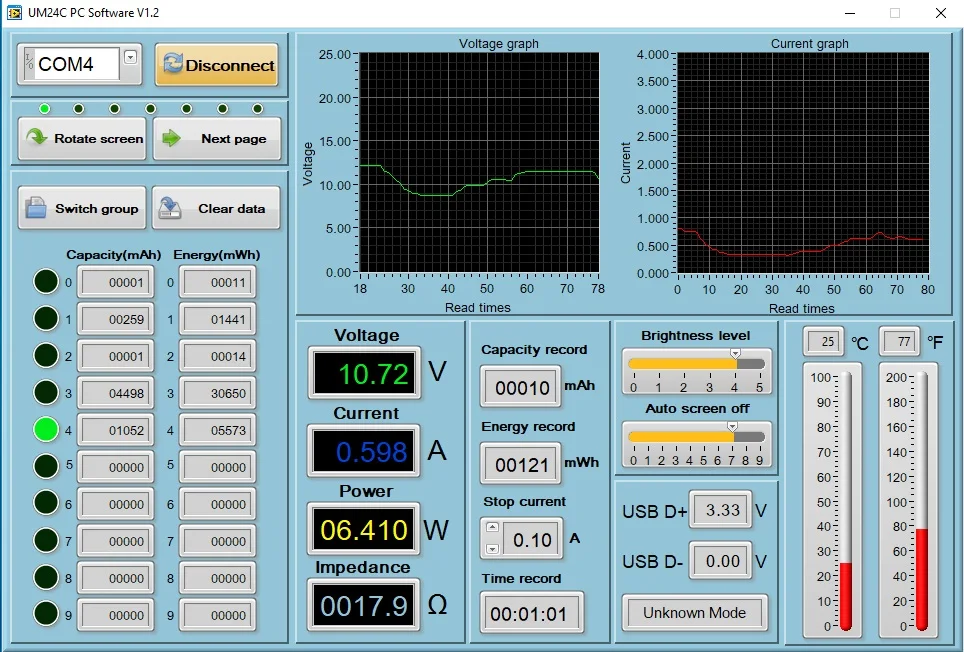

4,1 обзор программного интерфейса:

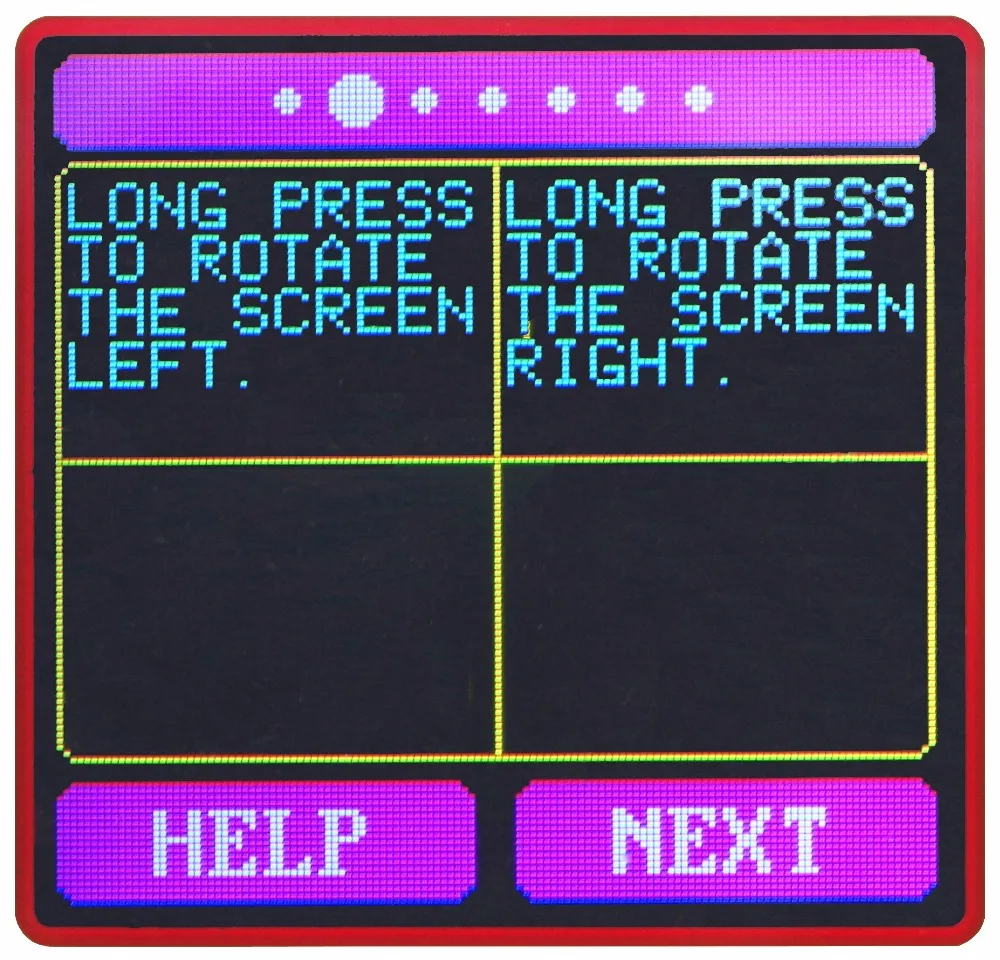

1: Основные функции: Поворот экрана, следующие страницы

2: Соответствующая группа данных: переключатель группы данных, Очистка данных Группы данных

3: соответствующий основной интерфейс дисплея 1: основной интерфейс измерения

4: соответствующий основной интерфейс дисплея 3: Интерфейс записи данных

5: соответствующий основной интерфейс дисплея 2: интерфейс распознавания быстрой зарядки

6: соответствующий основной интерфейс дисплея 7: интерфейс настройки, дисплей температуры двойного формата

7: соответствующий основной интерфейс дисплея 7: настройки интерфейса, яркость экрана, автоматическое выключение экрана.

8: соответствующий основной интерфейс дисплея 6: Текущий графический интерфейс.

9: соответствующий основной интерфейс дисплея 5: графический интерфейс напряжения.

4,2 графа и экспорт данных:

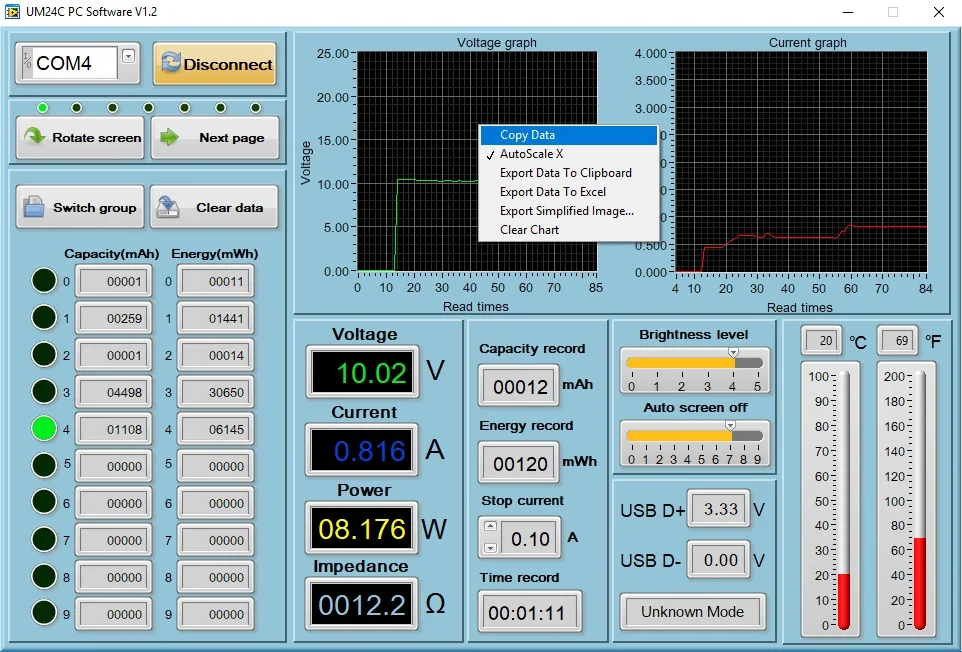

Переместите мышь по графику измерения напряжения/времени, затем щелкните правой кнопкой мыши и выберите следующие опции:

4.2.1: скопируйте данные в буфер обмена:

4.2.2: автоматическая регулировка оси X:

4.2.3: экспорт данных в буфер обмена:

Формат: номер контрольной точки на оси X, значение напряжения в этой контрольной точке.

Время чтения-电压曲线 Напряжение-电压曲线
0 12,03
1 12,02
2 12,03
3 12,03
4 11,97
5 12,00
6 12,00
7 12,08
8 12,10
9 12,13

…

4.2.4: экспорт данных в Excel:

Шкала X регулируется по вашим предпочтениям. Вы можете экспортировать до всех точек сравнения данных или экспортировать только текущий набор данных записи. Обратите внимание, что Экспортируемые данные предназначены только для Microsoft Office Excel.

4.2.5: экспорт упрощенных изображений:

4.2.6: четкая Таблица:
