12A понижающий модуль Постоянное напряжение постоянный ток жидкокристаллический ЖК-цифровой дисплей напряжение Текущий Дисплей Регулируемое напряжение блок питания (постоянное напряжение постоянного тока жидкокристаллический дисплей, Кристальный корпус)

Будьте осторожны модульнаяПо умолчанию ток выходного напряжения завода составляет около 18 В/7А,Поскольку модуль-это модуль разгерметизации, для работы необходимо выключить выходное напряжение до входного напряжения.Если вы получитеПосле модуля выходное напряжение не может быть отрегулировано. Поверните потенциометр напряжения CV против часовой стрелки20Выше круга напряжение может регулироваться с помощью модуля снова. Модуль DCDC DC в модуль buck, и он не может вводить прямой привод переменного тока трансформатор напряжения.Мы не несем ответственности за возврат вышеуказанных проблем. Спасибо за понимание.

Заводской выходной модуль по умолчанию 18В/7А, прямое короткое замыкание, Регулировка выходного значения, будет производить большую искру, подверженную опасности, до выхода короткого замыкания для выходного напряжения вниз до Ниже 10 В, потенциометр тока CC против часовой стрелки вращается на 10 кругов в нижней части, затем укороченный выход, вращение потенциометра CC по часовой стрелке, чтобы установить ваш ток медленно увеличивает требуемый Значение.

1. Основные характеристики ребенка:

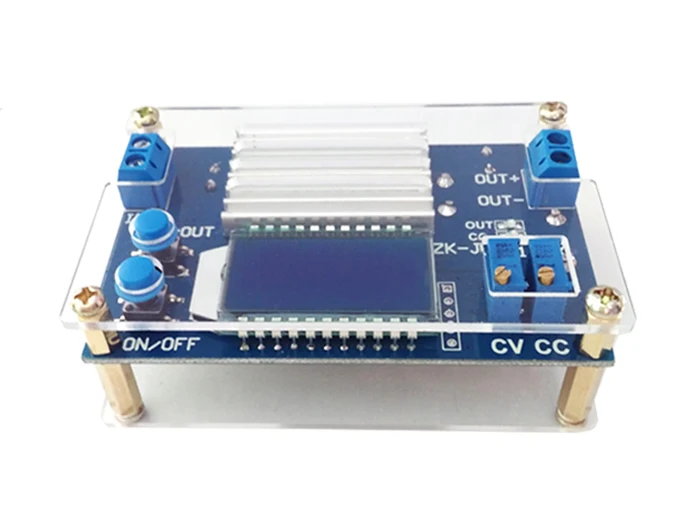

1,1. Кристальная оболочка, дизайн красивый и щедрый, прикосновение к нажатию кнопки хорошее.

1,2. КлавиатураВыход управления выключен,И вы можете установить питание по умолчанию ВКЛ или ВЫКЛ;

1,3. ЖК-дисплей может отображать Входное и выходное напряжение и выходную мощность.

1,4. Входная защита от обратной защиты, обратная защита не будет гореть;

1,5. Более 95% высокая эффективность, высокий ток, небольшая теплоотдача, регулируемое выходное напряжение 1,2-32 В, постоянное значение тока 0-12 а регулируется, подходит для мощного светодиодного привода постоянного тока, зарядка литиевой батареи и так далее.

2. Параметры продукта:

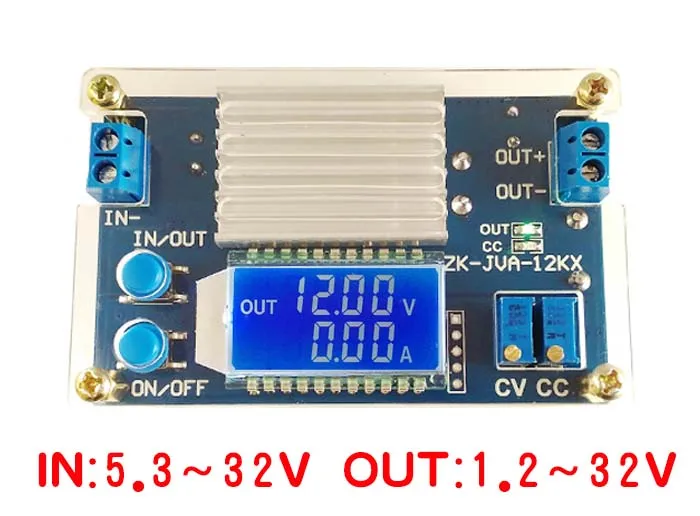

Входное напряжение:5,3-32 В (Ограничение 35 в; минимальный вход 4 в для достижения понижения, но измерение напряжения тока неправильно, когда вход ниже 5,3 В)

ВыходНапряжение1,2-32 В (Входное напряжение должно быть гарантированно выше, чем выходное напряжение, и минимальная разница давления двух составляет 0,8 в)

Выходной ток: он может работать стабильно в течение длительного времени.8аОн может достигать 12А при рассеивании тепла

Выходная мощность: Естественное тепловыделение 120 Вт (менее 8а), усиливает тепловыделение 160 Вт

Дисплей напряжения:Разрешение питания0,05 В, диапазон 0-32 В

Отображение тока:Разрешение питания0.01A, диапазон 0-12A

Эффективность преобразования: около 96%

Рабочий ток: около 25 мА

Мягкий запуск: (при запуске большой модуль питания может потеряться)

Входная Защита задней панели: есть

Выход сторона обратного орошения: нет (Если аккумулятор заряжается, чтобы питание затем модуль аккумулятора, и убедитесь, что напряжение батареи ниже, чем выходное напряжение в условиях выхода; пожалуйста, снимите с диода катода вторжений)

Защита от короткого замыкания:

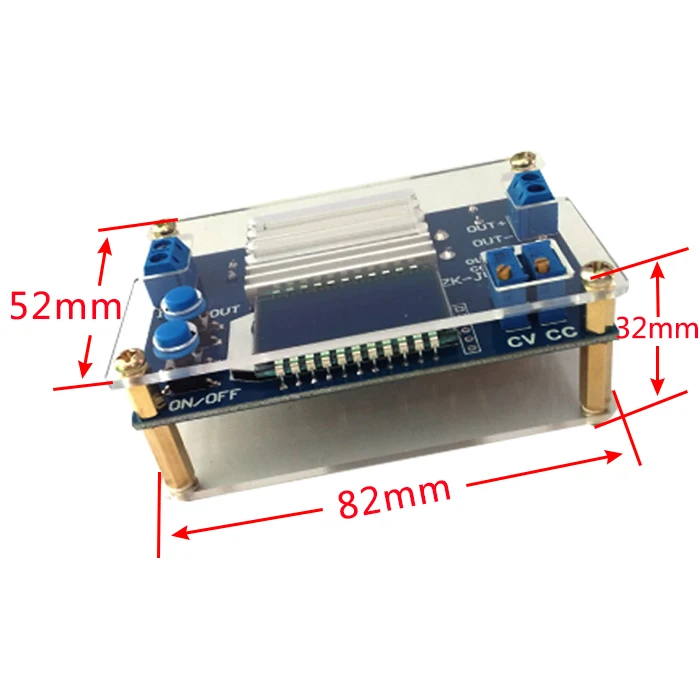

Размер: длина * ширина * высота 82*52*32 мм

Вес:80 г

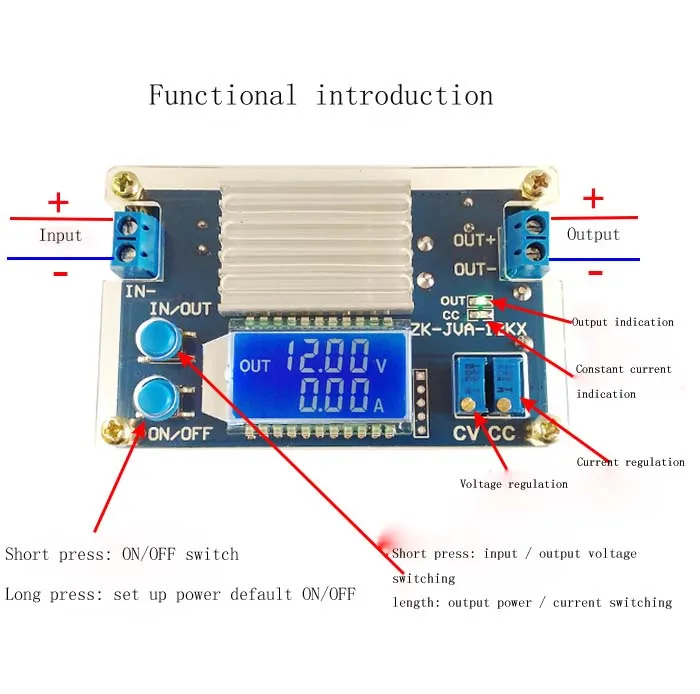

3. Описание функции:

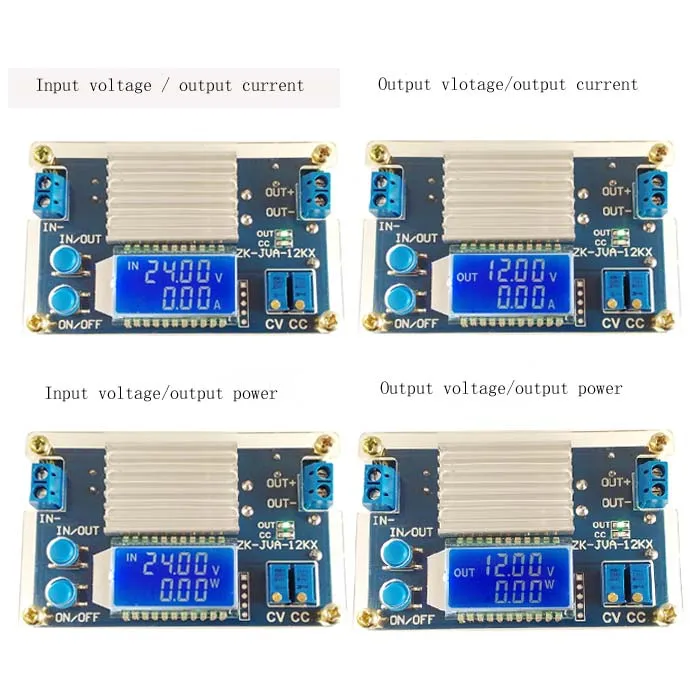

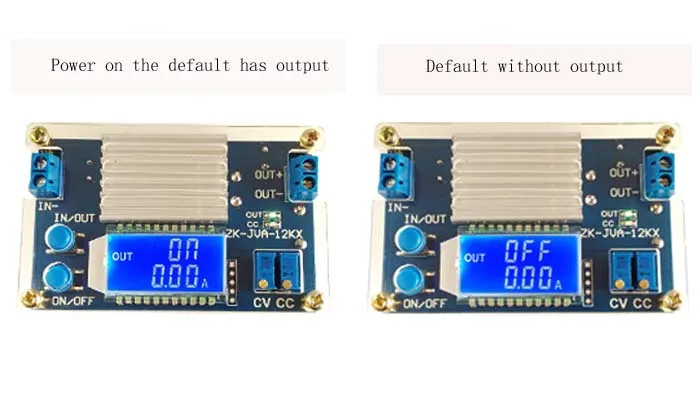

3,1. Модуль имеет вход/выход, ВКЛ/ВЫКЛ две клавиши: вход/Выкл ключ переключатель входное напряжение и выходное напряжение дисплей, длительное нажатие может переключить выходной ток выходная мощность дисплея;Кнопки вкл/выкл управляют выходом ВКЛ или ВЫКЛ, длительное нажатие может установить следующее выходное состояние по умолчанию питания включено или выключено.

3,2. CC Установите потенциометр для тока, вращения по часовой стрелке, может увеличить заданный ток, когда ток нагрузки достигает заданного тока, введите состояние постоянного тока, индикатор постоянного тока CC (красный свет); на правом потенциометре настройки CV для напряжения, вращения по часовой стрелке, выходное напряжение может быть увеличено. Индикатор выхода-это индикатор выходного состояния, когда выходной терминал имеет напряжение, свет яркий, в противном случае он погаснет.

4. Методы использования:

4,1. Используется как обычный понижающий модуль с защитой от перегрузки по току

(1) Отрегулируйте потенциометр постоянного напряжения CV, чтобы выходное напряжение достигло значения напряжения, которое вы хотите.

(2) первый счетчик по часовой стрелке CC Потенциометр регулировки тока 10 круг над концом, И затем Используйте мультиметр 10A файл или 20A ток измерения выходного короткого замыкания тока (непосредственно к выходному концу можно получить две ручки), регулировка по часовой стрелке потенциометра CC постоянный ток выходной ток для достижения ваших настроек защиты от перегрузки по току. (Например, текущее значение мультиметра 2A. При использовании модуля максимальный ток может достигать 2А. Когда ток достигает 2А, красный индикатор постоянного тока горит, в противном случае индикатор погаснет.

Использование 4,2. Как зарядное устройство

С функцией модуля постоянного тока не может использоваться для зарядки аккумулятора, потребление энергии аккумулятора и зарядного устройства после большого давления, в результате чего ток зарядки слишком велик, что приводит к повреждению аккумулятора, Таким образом, от начала использовать постоянный ток зарядки аккумулятора при зарядке до определенной степени автоматического переключения обратно в постоянное напряжение зарядки.

(1) вам нужно определить плавающее напряжение аккумуляторной батареи и зарядный ток; (если параметр литиевой батареи 3,7 В/2200 мАч, то поплавковое напряжение 4,2 В, максимальный зарядный ток 1С, а именно 2200ма)
(2) Условие без нагрузки, потенциометр регулирования выходного напряжения мультиметра, постоянное напряжение до выходного напряжения до плавающего напряжения; (если заряд, к выходному напряжению 3,7 В литиевой батареи можно отрегулировать до 4,2 В)
(3)

Первый счетчик по часовой стрелке CC Потенциометр регулировки тока 10 круг над концом, И затем Используйте мультиметр 10А файл или 20А Измерение тока выходной ток короткого замыкания (непосредственно к выходному концу можно получить две ручки), по часовой стрелке Отрегулируйте потенциометр CC постоянный ток выходной ток наПредустановленное значение тока заряда;

(4) подключите аккумулятор и зарядите его.

(Шаг 1, 2, 3: входной источник питания, выходной терминал разгрузки батареи)

4,3. Используется в качестве мощного светодиодного модуля постоянного тока

(1) Определите рабочий ток и максимальное рабочее напряжение, которое вам нужно управлять светодиодом.

2При условии отсутствия нагрузки выходное напряжение измеряется мультиметром, а выходное напряжение потенциометра постоянного напряжения настраивается для достижения наивысшего рабочего напряжения светодиода.

(3)Первый счетчик по часовой стрелке CC Потенциометр регулировки тока 10 круг над концом, И затем Используйте мультиметр 10А файл или 20А Измерение тока выходной ток короткого замыкания (непосредственно к выходному концу можно получить две ручки), по часовой стрелке Отрегулируйте потенциометр CC постоянный ток выходной ток наЗаданный рабочий ток светодиода;

(4) Подключение к светодиоду, испытательной машине.

(Шаги 1, 2, 3: входной источник питания, выход без нагрузки без светодиодной лампы.)
