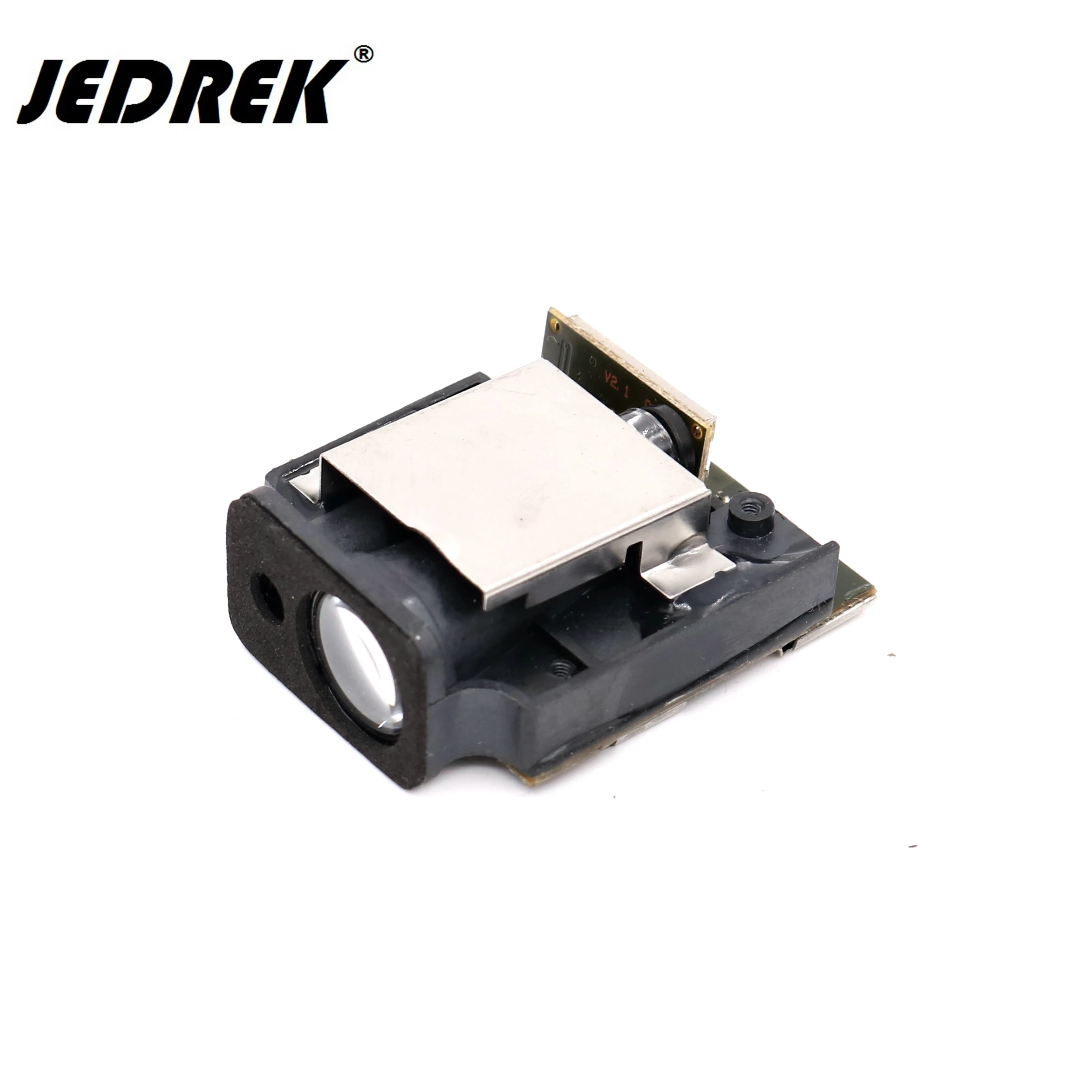

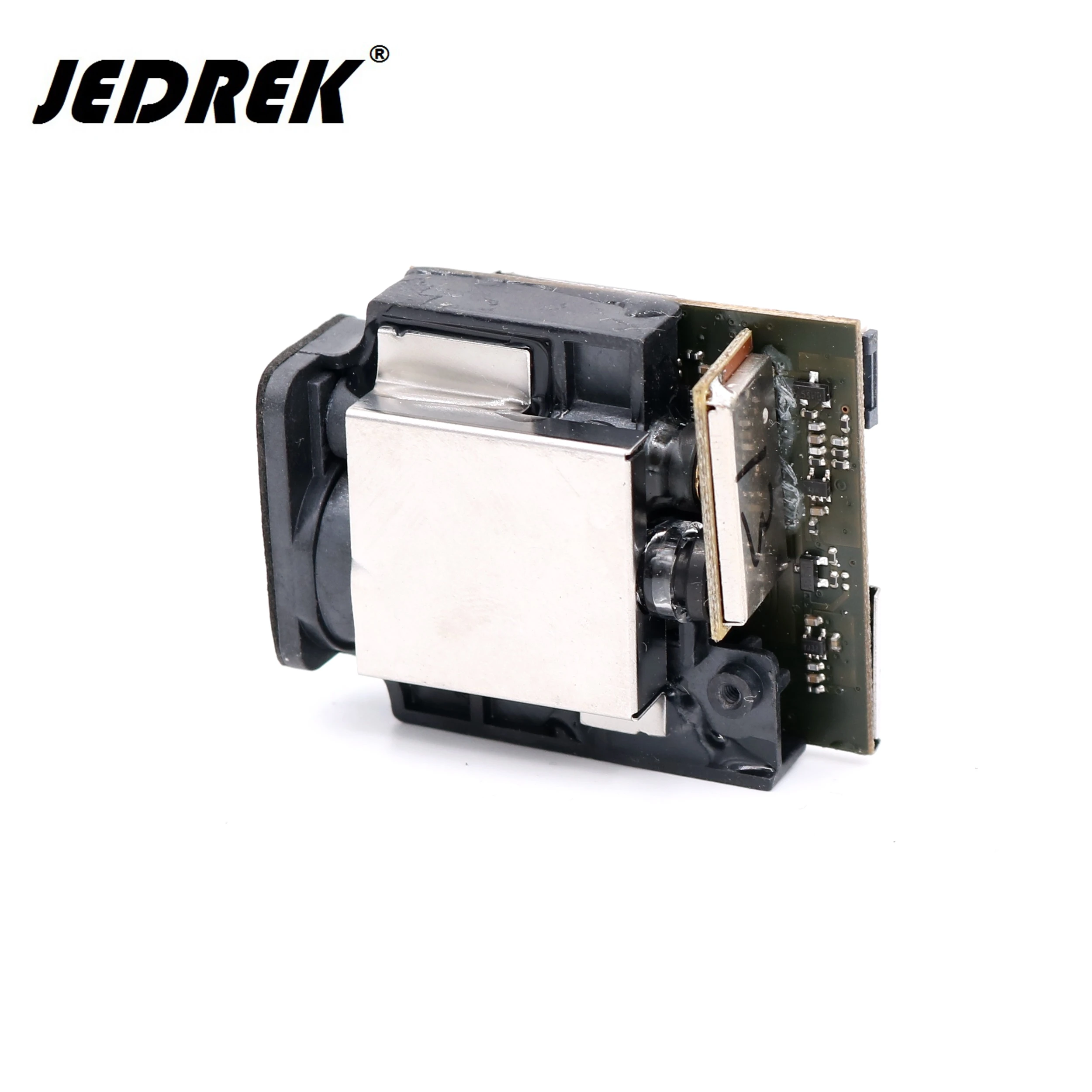

Высокоточный лазерный датчик дальности 20 Гц 80 м модуль измерения расстояния TTL

Высокоточный лазерный датчик дальности 20 Гц 80 м модуль измерения расстояния TTL

Параметры: Питание

Напряжение: DC3V ~ 3,3 V

• Сила тока: 100mA

Диапазон измерения: 0,01-80 м

Измерительный FЧастота: 5 Гц, 10 Гц, 20 Гц (регулируется)

Точность измерения (стандартное отклонение): ± 1,0 мм

Расстояние единица измерения-сантиметр м

Лазерный Тип: 620-690nm

Класс лазера: класс II,

Скорость передачи данных: 9600bps;

Бит данных: 8 бит;

Стартовый бит: 1 бит;

Стоп-бит: 1 бит;

Паритет: нет.

Примечания: поскольку светильник слишком велик, температура окружающей среды слишком высокая или слишком низкая, отражатель слишком слабый или слишком сильный, или цель шероховатой поверхности, различные цели и Условия измерения могут привести к некоторым ошибкам в диапазоне измерений или результатах измерений.

• Адрес адрес устройства

• Позиция 1, отсчитывайте сверху, когда товар 0, отсчитывайте с конца (FA 04 08 01 F9),Настройка по умолчанию от конца

• Проверка CS байт, он суммирует все байты спереди,Возвращает обратный, плюс 1, в данных, возвращенных одиночными измерениями и последовательными измерениями, в которых котировки являются частью данных,Формат ASCII образца:123,456 мДисплейРазмеры 31, 32, 33, 2E размеры 34, 35, 36Адрес по умолчанию соотношение цена/качество 80(128)

Команда для чтения данных, когда параметр заводской настройки:Однократное измерение:80 06 02 78 Непрерывное измерение:80 06 03 77

Отключения устройства:

80 04 02 7A

Набор адрес:

FA 04     01   80   81

Расстояние модификации:

FA 04     06   2D   01   CE  -1

FA 04     06   2B   01   D0   + Жесткий диск на 1

Интервал времени (1 С):

FA 04 05 01 FC

Набор Начальная точка:

FA 04 08 01 F9    Топ

FA 04 08       00   FA   Задними концами

Заданного диапазона:

FA 04 09       05   F4   5 м

FA 04 09       0A   EF   10 м

FA 04 09       1E   ДБ  Возможностью погружения на глубину до 30 м

FA   04   09   32   C7   50 м

FA   04   09   50   A9   80 м

Набор частоты:

FA   04   0A   00   F8

FA   04   0A   05   F3   5

FA   04   0A   0A   EE   10

FA   04   0A   14   E4   20

Набор разрешение:

FA   04   0C   01   F5   1 мм

FA   04   0C   02   F4   0,1 мм

Установите Запуск измерения при включении питания:

FA   04   0D   00   F5   Выключить

FA   04   0D   01   F4   Включите

Единое измерение (трансляция)

FA   06   06   FA

Прочитайте кэш:

80   06   07   73

Управление лазера:

80   06   05   01   74   Открытый

80   06   05   00   75   Закрыть

Обратите внимание:
Если вам нужно получить более высокую частоту, вы должны пожертвовать точностью измерений. При установке
До 20 Гц (отправка FA 04 0A 14 E4) точность в режиме непрерывного измерения составит +-4 мм; Если
Частота устанавливается на самую низкую частоту (отправить FA) 04 0A 00 F8), точность в непрерывном режиме
Режим измерения будет в пределах 1 мм.
В одиночном режиме измерения (отправить 80 06 02 78), точность всегда в пределах 1 мм.
