1:10 радиоуправляемая автомобильная система для скалолазания светодиодная Trx 4

1:10 радиоуправляемая автомобильная система для скалолазания светодиодная Trx 4

[Xlmodel]-[custom]-[8888]

Дополнительная информация

Описание:

Спасибо за покупку этого светового блока, witch Он совместим с 2,4 GHZ FUTABA, JR, KO, SANWA и т. д. это один из самых передовых продуктов на рынке RC для TRAXXAS trx4.они просты в установке, эксплуатации и беспроводном управлении, поэтому это первый выбор для большинства поклонников TRX4. для идеального опыта, Пожалуйста, обратитесь к руководству. Мы считаем, что с этим световым блоком ваш автомобиль будет прекрасным видом на подиумную полосу.

Характеристики:

• Шесть портов (два светодиода каждой группы): головной свет, противотуманный свет, левый и правый поворотный свет, резервный свет, стоп-сигнал
• Два расширенных порта (J7/J8): может DIY головной свет/стоп-сигнал/ширина света
• Шесть режимов вспышки: режим вспышки, режим дыхательных огней, режим круизных огней, режим всегда в режиме, соответствующий режим, неоновый режим
• Phisical switching design, прост в установке и использовании.
• Режим беспроводного управления и ручной режим

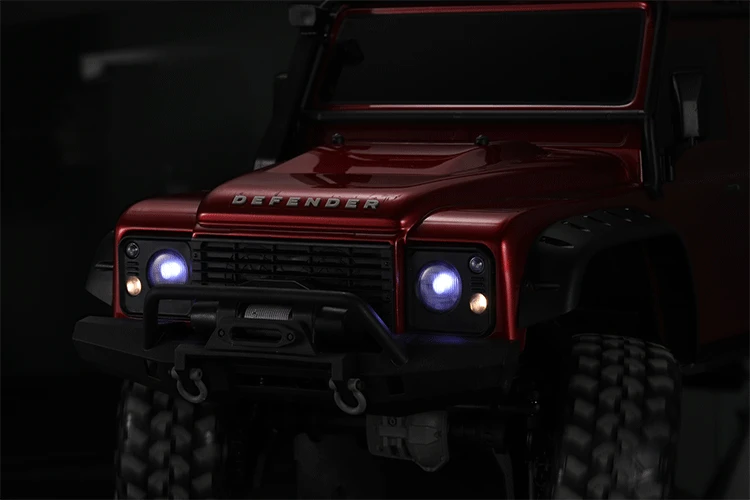

• Масштабируемый блок освещения делает ваш грузовик, скорее всего, реальным.
• Материал: пластик
• Цвет: на картинке

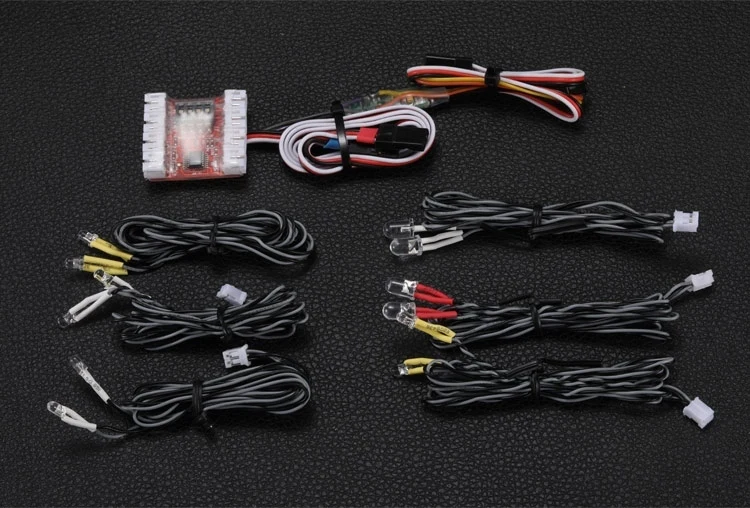

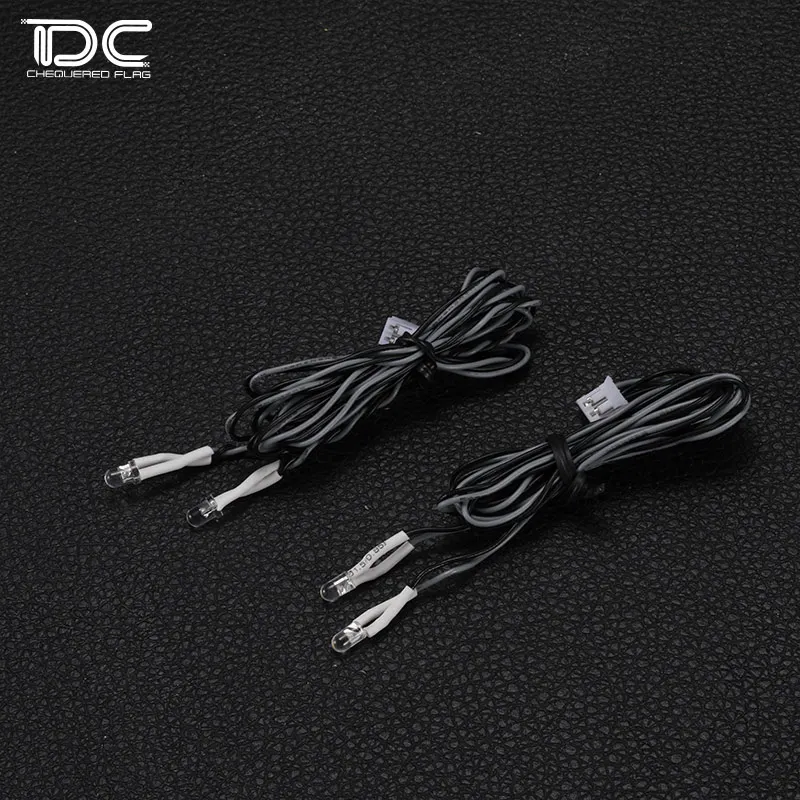

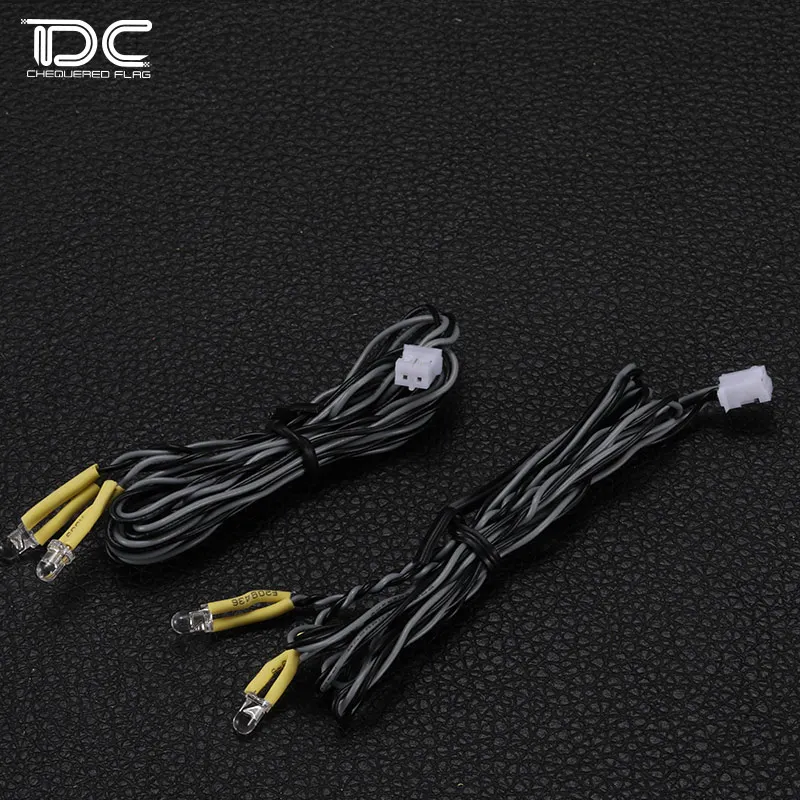

Что входит в комплект:

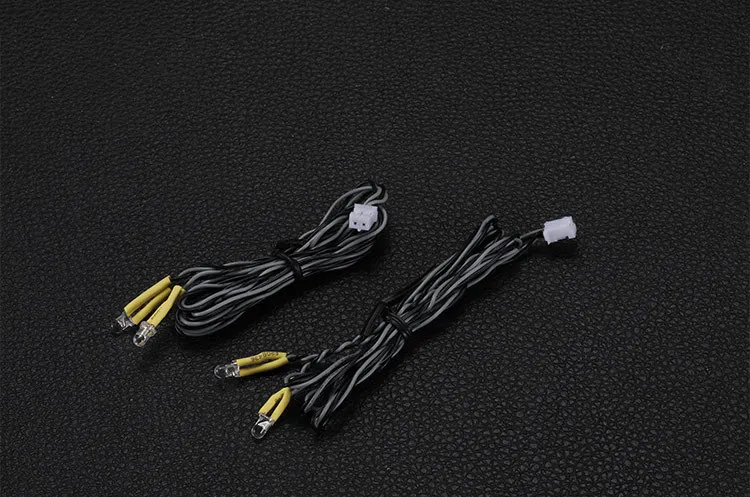

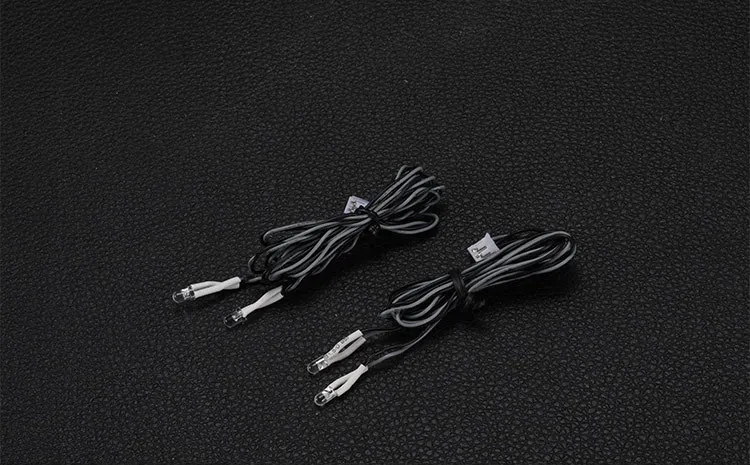

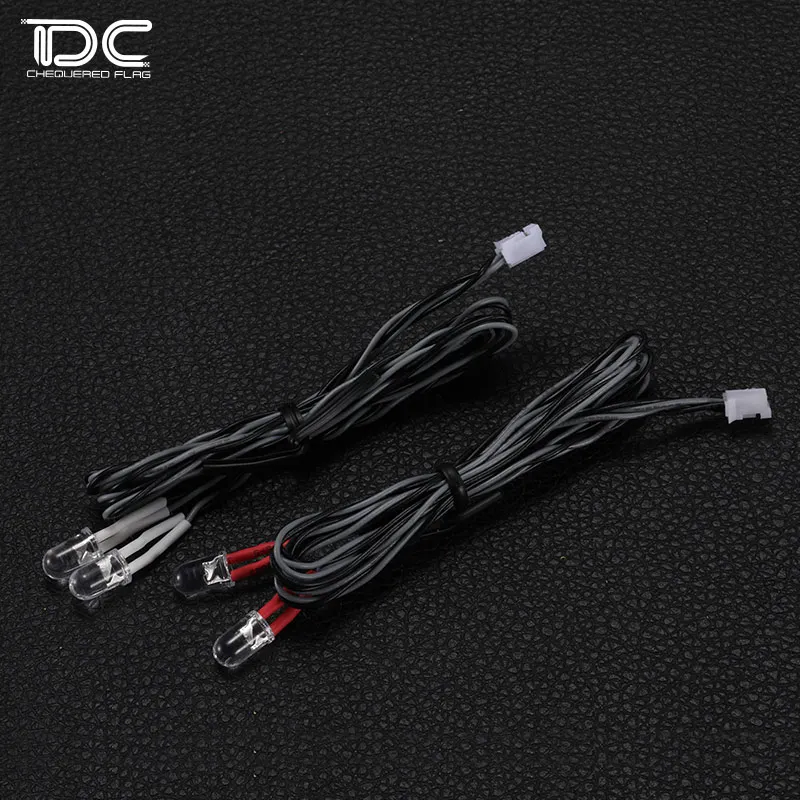

• Фара: 5 мм светодиод * 2 шт. белый
• Противотуманная фара: 3 мм LED * 2 шт теплый-белый свет
• Левый/правый Световой поток: 3 мм светодиод * 4 шт желтый
• Резервный свет: 3 мм * 2 шт белый
• Стоп-сигнал: 5 мм * 2 шт. красный

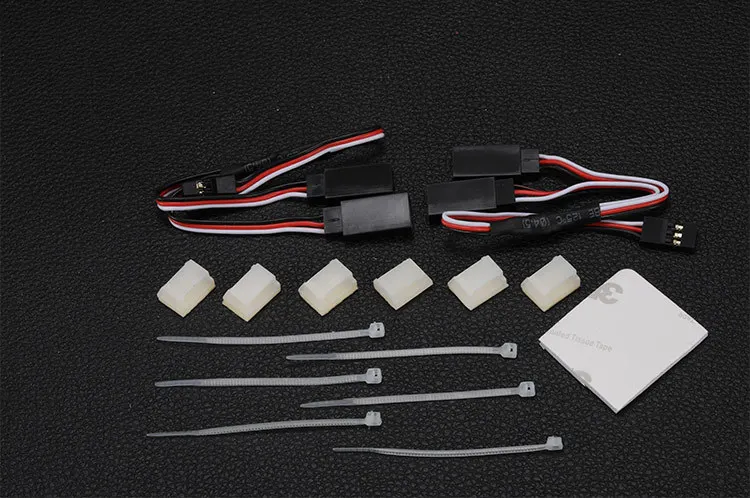

• Нейлоновый галстук * 6 шт.;
• Зажим * 6 шт.;
• Клеевая Накладка * 1 шт.;
• Mannul * 1PSC
• Блок управления * 1 шт.
• Набор аксессуаров

Установка

1. Коннет один y-провод с CH1 ST в приемнике
2. Подключите синий тег провода с одним портом CH1 Y-wire
3. Подключите сервопривод к другому порту CH1 y-провода
4. Соедините другой y-провод с CH2 TH в приемнике
5. Подключите ESC к одному порту CH2 TH y-провода
6. Подключите красную бирку к другому порту CH2 TH Y-wire

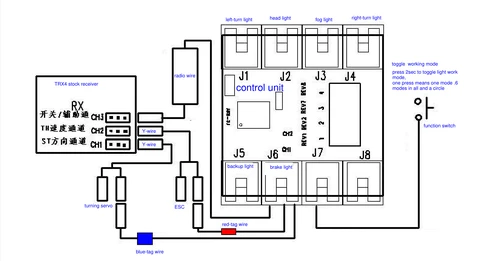

Схема:

Тестирование

• Если один поворотный свет всегда мигает, пожалуйста, настройте приемник, поворачивая настроенный канал до выключения света.
• Левый поворот (J1) J1 свет flashingif нет, пожалуйста, нажмите DIP переключатель NO.1 на противоположную сторону.
• Головной свет/противотуманная фара (J2/J3) эти два света должны быть высокой яркостью при движении грузовика вперед; если нет, пожалуйста, нажмите DIP переключатель № 2 на противоположную сторону.
• J7: когда DIP switch NO.3 выключен, J7 = J2, что означает, что вы можете сделать еще один головной свет в головной свет, чтобы сделать головной свет ярче; при DIP switch NO.3 сбоку, свет J7 будет всегда гореть, тогда вы можете добавить дополнительный ligth для того чтобы действовать как свет ширины
• J8: когда DIP switch NO.4 в выключенном состоянии, J8 = J6, что означает, что вы можете сделать еще один стоп-сигнал в стоп-сигнал, чтобы сделать стоп-сигнал ярче; когда DIP switch NO.4 на стороне, j8 свет будет всегда гореть, тогда вы можете добавить дополнительный ligth, чтобы действовать как ширина света
