DEEPACE R101C 730Mhz-6,5 GHz широкополосная направленная антенна для радиочастотной передачи и приема сигнала

Описание товара

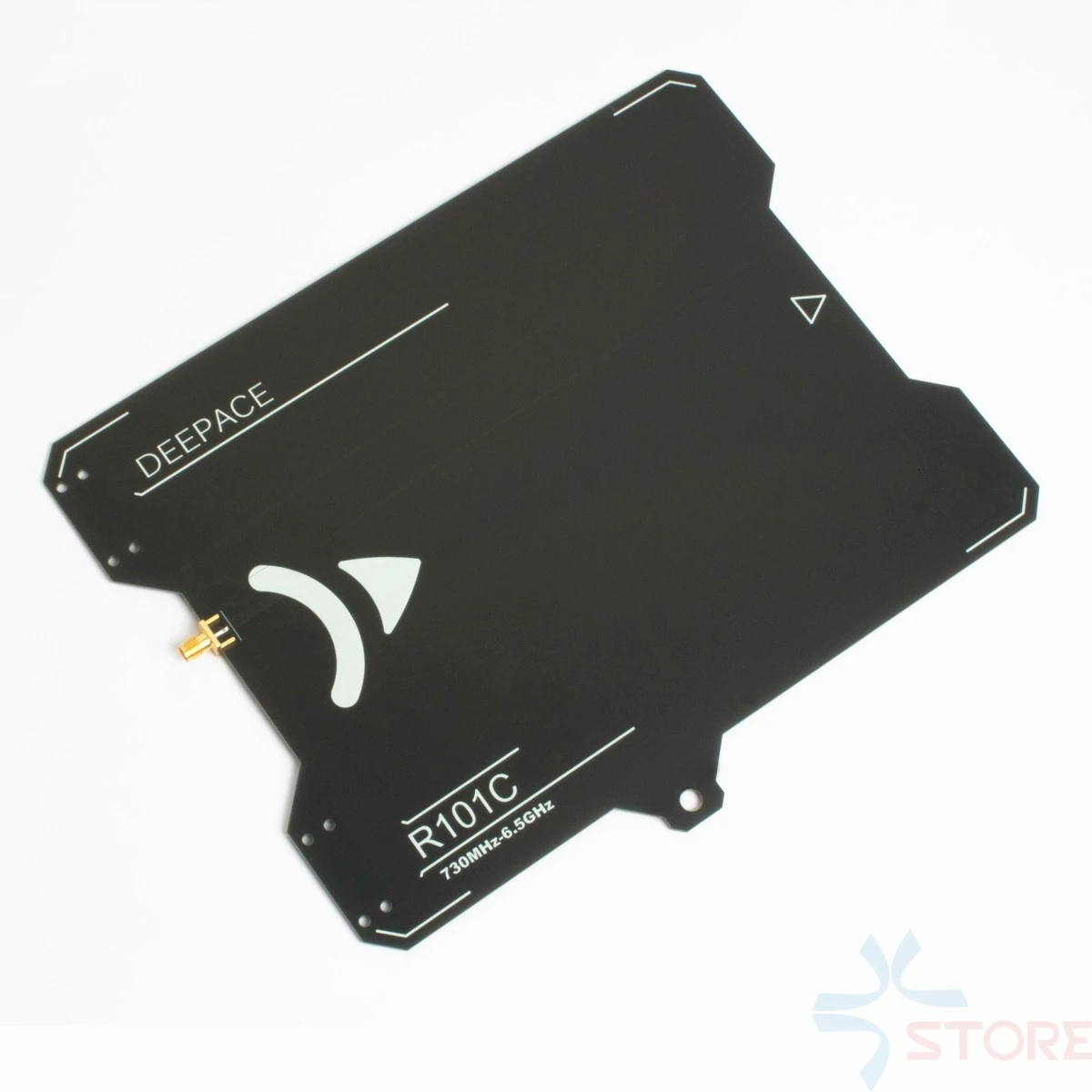

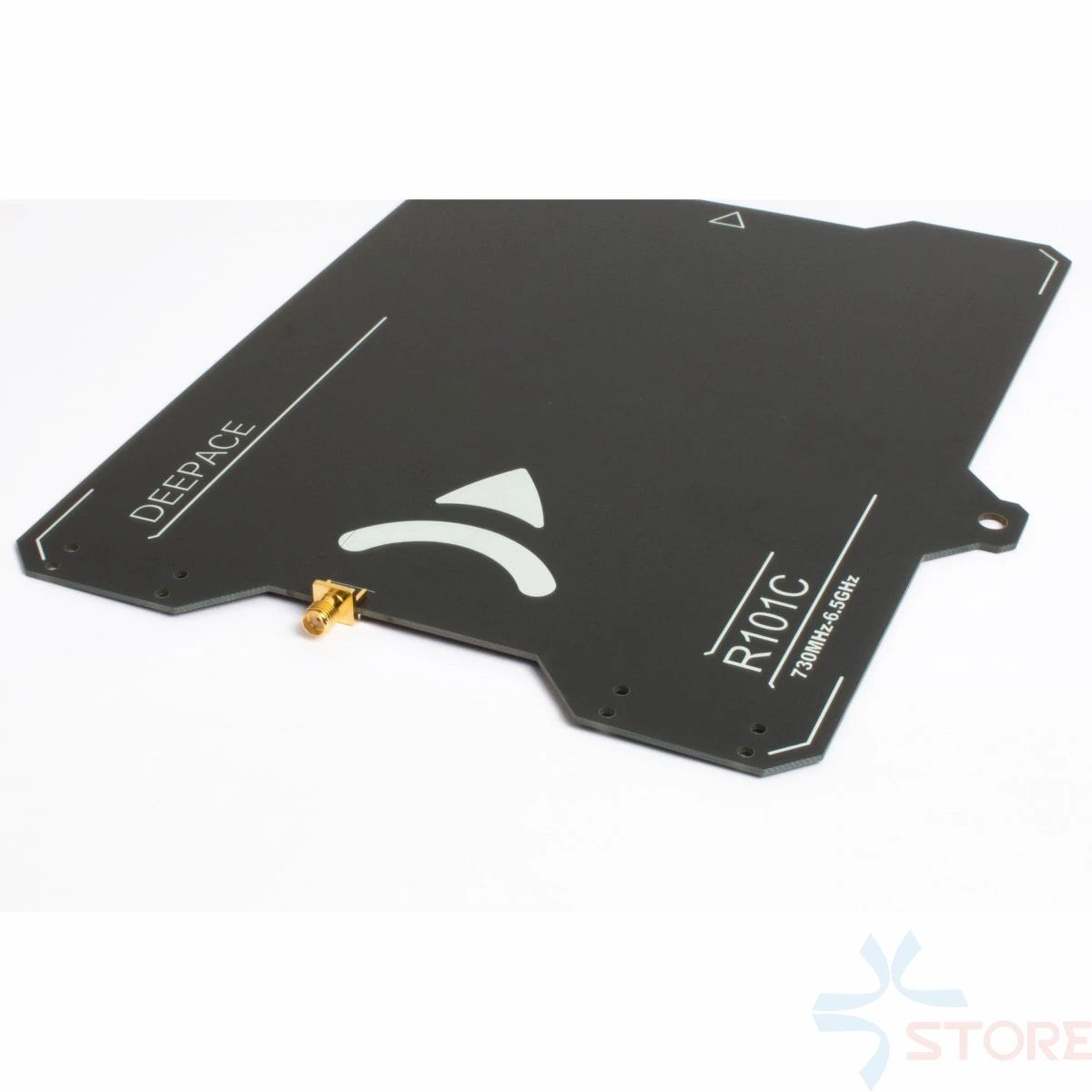

Как своего рода печатная коническая антенна, R101C Широкополосная Антенна применима к направленной передаче и приемке радиосигнала, источнику сигнала и поиску направления, А также тестирование широкополосного сигнала и другие соответствующие цели.

Антенна может покрывать обычно используемые частоты мобильной связи, модули позиционирования UWB, Wifi и другие радиочастотные блоки.

Кроме того, антенна имеет лучшую направленность, более высокий коэффициент усиления и меньший размер и может быть удобно закреплена на рабочем столе или удерживаться вручную во время работы с помощью подходящего многофункционального кронштейна.

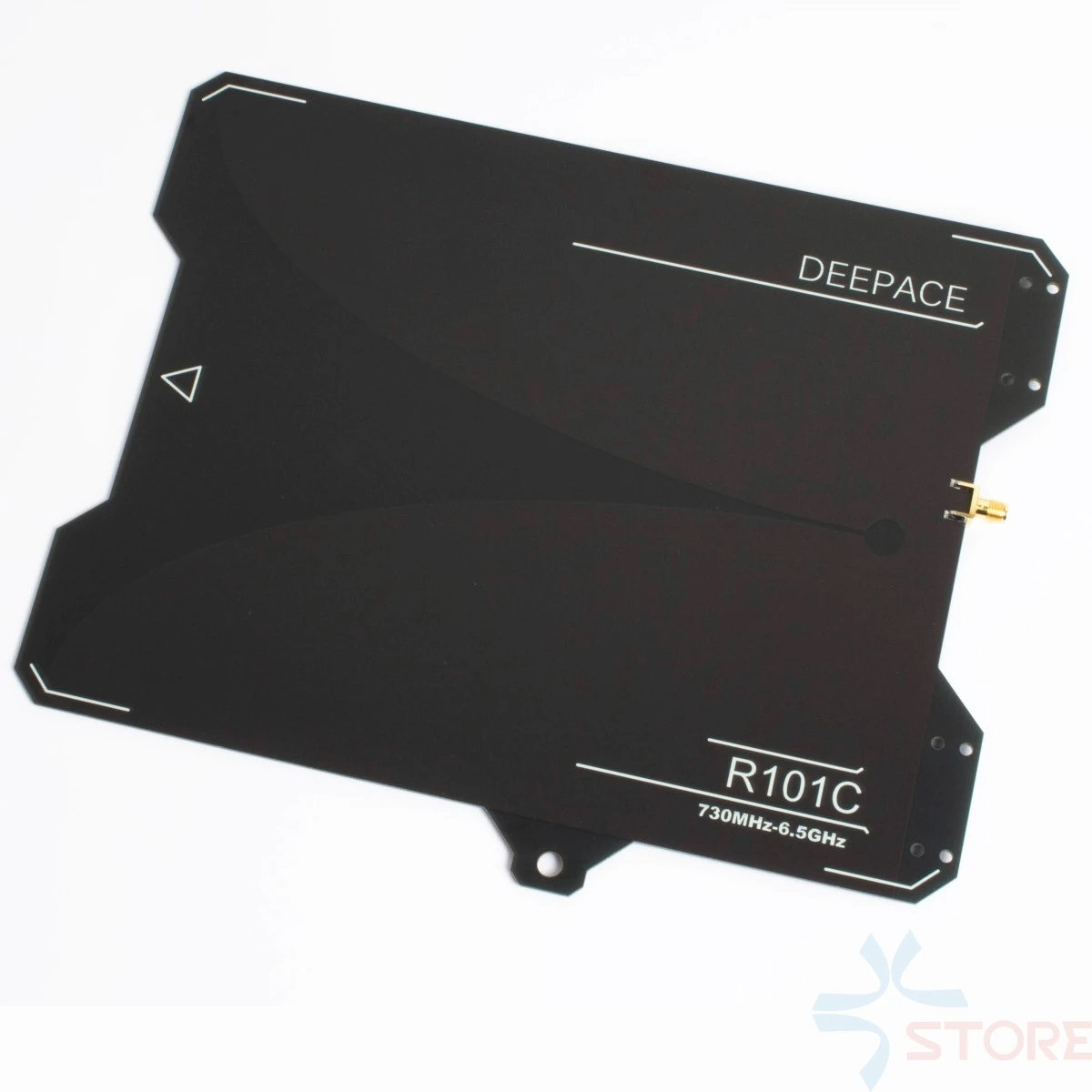

Кроме того, его задняя часть оснащена монтажными отверстиями, поэтому в дополнение к независимому использованию, ее также можно зафиксировать в фокусе параболических отражателей в качестве источника питания параболической антенны.

R101C является основным инструментом для экспериментов работников RF благодаря его стабильной производительности и высокой последовательности.

Основные параметры и описания

Частотный диапазон: 730 МГц-6,5 ГГц

Во всем диапазоне частот, R101C антенна характеристики более эффективной передачи/приема высокого уровня эффективности и получить с КСВН менее 2,0; В тех случаях, когда beyond the Применимые частоты, коэффициент усиления антенны и обратные потери будет быстро уменьшать при использовании требование снижена должным образом и в том случае, если КСВН составляет менее 2,5, он может использоваться до тех пор, пока не 700Mz-7GHz.

Режим поляризации: Линейная поляризация

В качестве вида антенны, подверженной линейной поляризации, R101C антенна отличается вертикальной поляризацией, идентичной вертикальной монопольной антенне.

Номинальное усиление: 7dBi

Коэффициент усиления R101C антена увеличит медленно; Обувь на толстой подошве из частоту, около 5dBi, 7dBi и 9dBi соответственно на 800 МГц, 2,4 ГГц и 5,8 ГГц.

Обратная потеря: 10 дБ

В R101C антенна особенности Входной Импеданс 50, в тех случаях, когда 50 источника сигнала подключается, она будет изменяться при 10dB в диапазоне частот и соответствующего КСВН составит около меньше, чем 2,0.

Мощность: 5 Вт

Когда антенна R101C используется для передачи, мы предлагаем, чтобы Входная мощность RF была не более 5 Вт. Допускается кратковременное использование за пределами 50 Вт, и это не вызовет повреждения антенны.

Чувствительность направления

R101C имеет лучшую направленность и меньшую сторону, поэтому его можно использовать в качестве антенны для поиска направления. По Горизонтали изображение антенны относительно шире и ширина-3 дБ составляет около 60 °; Однако в продольном направлении изображение антенны относительно узкое и ширина-3 дБ составляет около 40 °.

Механические параметры:

Размеры: 23*22,5 см (не включая кабели)

Вес нетто: 400 г

Условия работы:

Диапазон температур: - 45 ° ~ 80 °

Диапазон влажности: 0% ~ 95% с 100% допустимым в течение короткого периода времени (без распыления воды)

Водонепроницаемость: необходимо высушить после распыления воды, и соединительные кабели должны быть заменены при замачивании.

Сопротивление ветра: для безопасности, он никогда не будет использоваться, когда скорость ветра более 20 м/с (галечный)

Параметры производительности

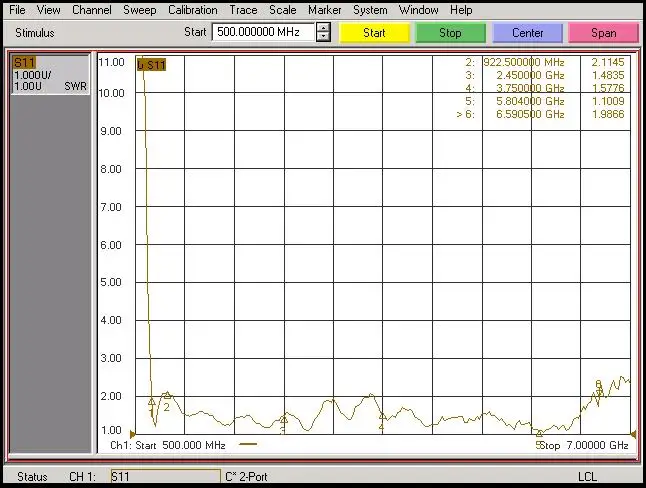

Данные измерений VSWR:

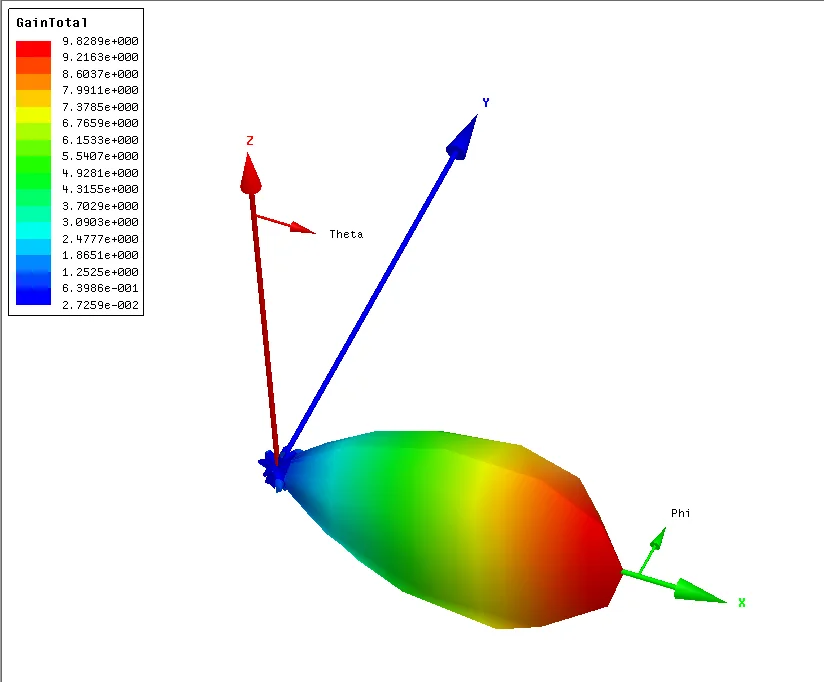

Данные рисунка:

Безопасность

Не прикасайтесь к заряженному проводнику во время эксплуатации и принимайте меры предосторожности против электрического удара.

Никогда не используйте его на открытом воздухе в чехол грозы и особенно на высоких горах и в пустыне, вы должны спрятаться в более низком месте как можно быстрее и понизить антенну.

Надежно переносите его в чехол, чтобы предотвратить падение.

Антенна заострена, поэтому будьте осторожны, чтобы избежать царапин во время обработки.

Разъемы антенны и Питатели не могут нести, поэтому никогда не тяните его силой во время работы; Более того, вы можете использовать стяжки для фиксации ПИТАТЕЛЕЙ в монтажных отверстиях на антенне.

Обслуживание антенны

При практическом использовании, чтобы продлить срок службы антенны, пожалуйста, обратите внимание на следующее:

Нет нажатия, столкновения и царапин антенны.

Нет чрезмерного изгиба кабелей.

При разворачивании антенного штатива поместите его на горизонтальную плоскость, чтобы предотвратить сброс.

Какая посылка

Антенна * 1

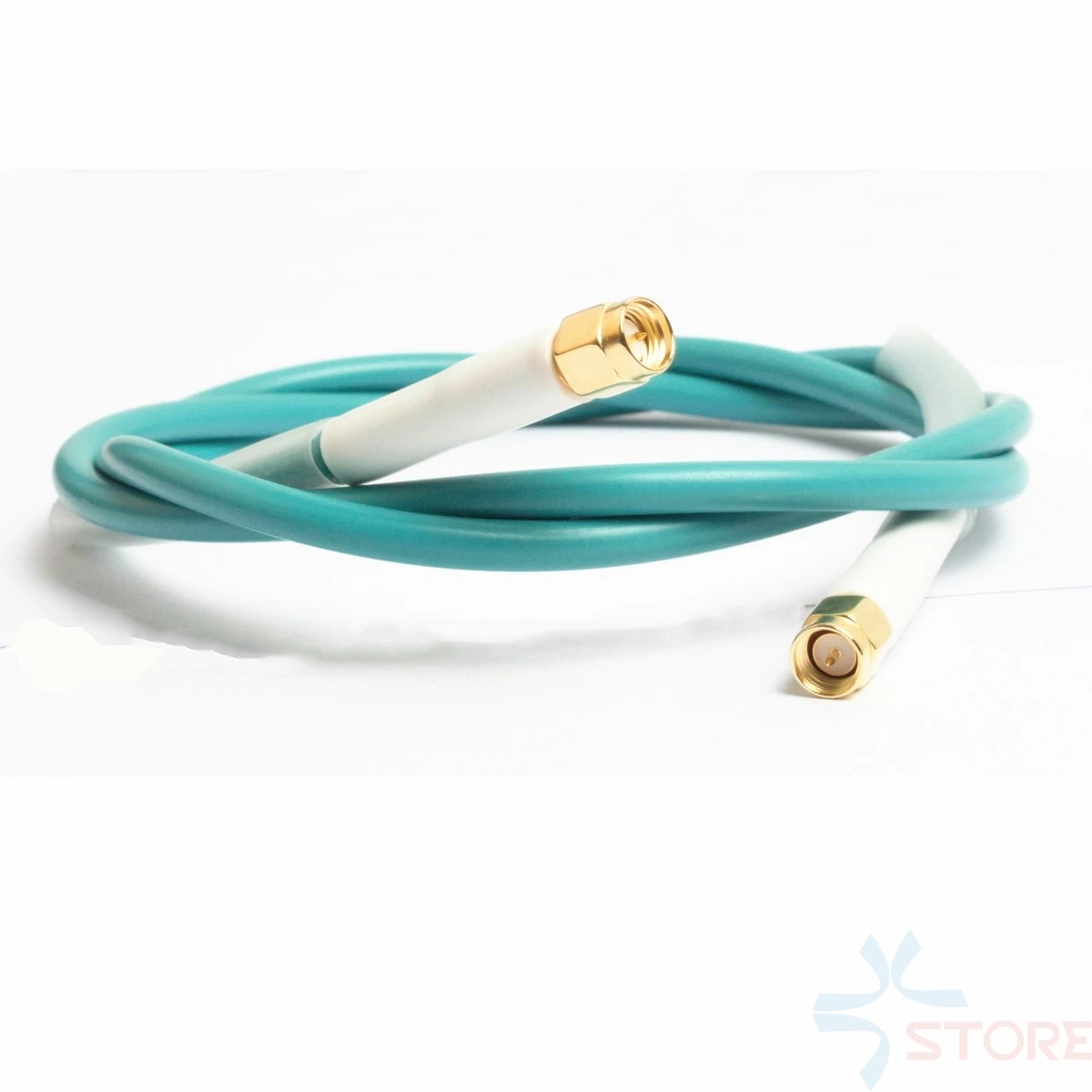

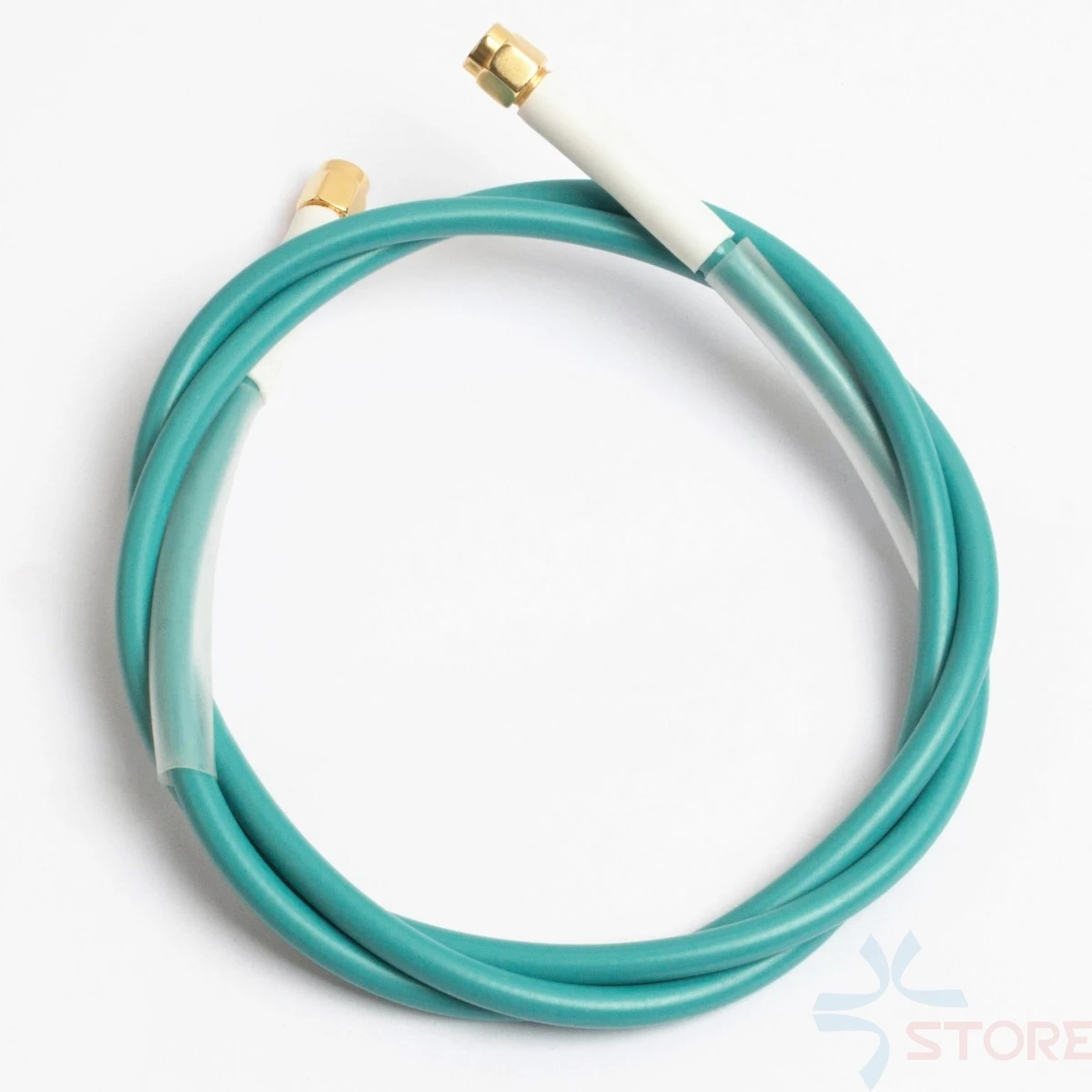

Кабель * 1
