Универсальный беспроводной пульт дистанционного управления 433 МГц 12 В

Универсальный беспроводной пульт дистанционного управления 433 МГц 12 В

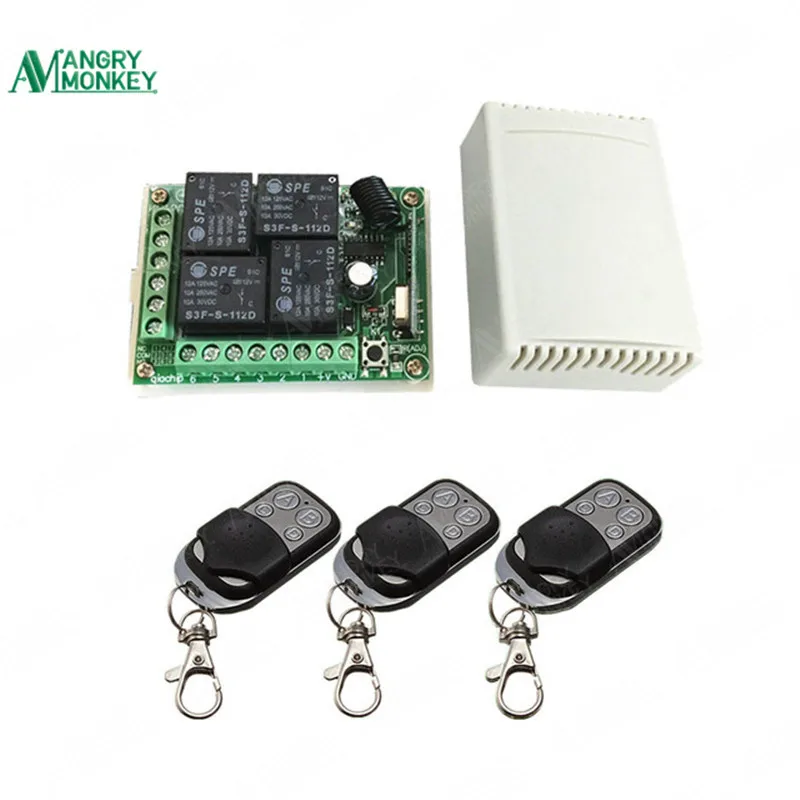

433 МГц Универсальный Беспроводной дистанционного Управление выключатель AC/DC 12V 4-канальный Релейный Модуль приемника и 5 штук 2КлючиРадиочастотный дистанционный передатчик 433 МГц

Применение областях:

Гаражные ворота с дистанционным управлением, домашние двери с дистанционным управлениемЛампа дистанционного управления, занавески с пультом дистанционного управления, забавное устройство дистанционного управления и другое устройство дистанционного управления.

Посылка заказа включает в себя:(3 модели заказа могут быть выбраны)

Закажите модель 1:

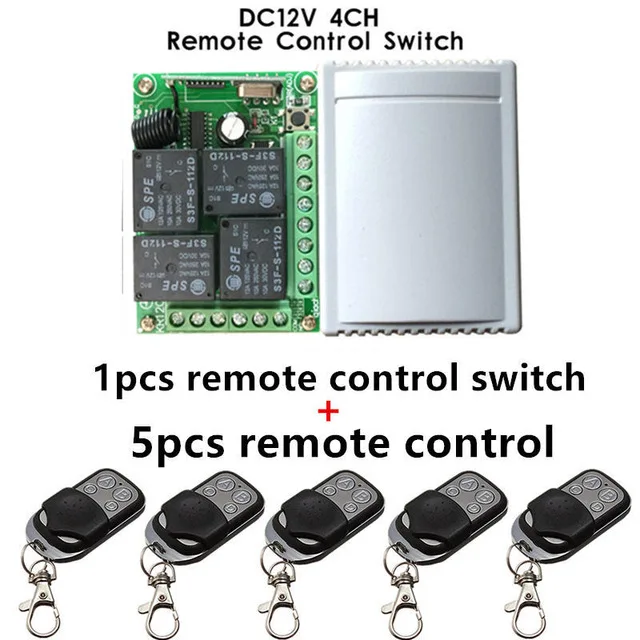

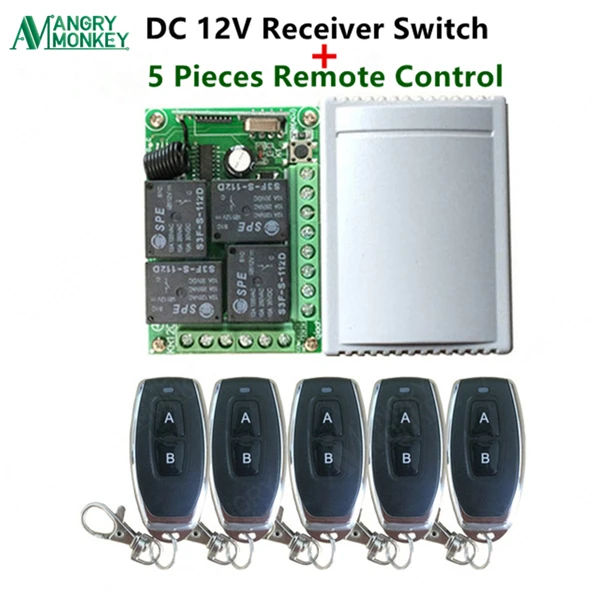

1 шт., пульты дистанционного управления DC1204 и 5

Детали:

Модуль переключателя приемника (DC1204) : 1 шт. с пластиковой оболочкой

Пульт дистанционного управления: 5 шт., аккумулятор

Закажите модель 2:

1 шт. пульт дистанционного управления

Детали:

Пульт дистанционного управления: 1 шт., аккумулятор

Закажите Модель 3:

Цельнокроеное платье DC1204

Детали:

Переключатель приемника (DC1204): 1 шт. с пластиковой оболочкой

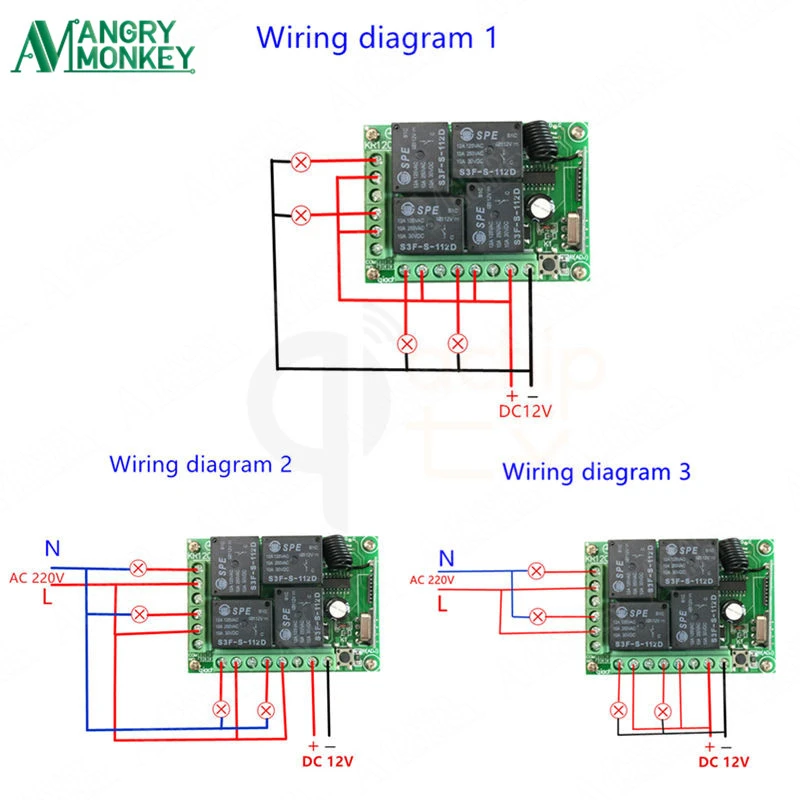

Способ схема подключения:

Пожалуйста, обратите внимание: Модуль модуля приемника DC1204 имеет 3 режима работы. Выходной сигнал имеет 2 уровня напряжения. Это решение было принято по впрыску com-контактный.

Но, пожалуйста, обратите внимание:Дополнительный источник питания должен быть в диапазоне между модулем переключателя приемника-(DC5-12V, 85-240 в перем. Тока).

Пожалуйста, ознакомьтесь с приведенной ниже схемой, чтобы лучше понять.

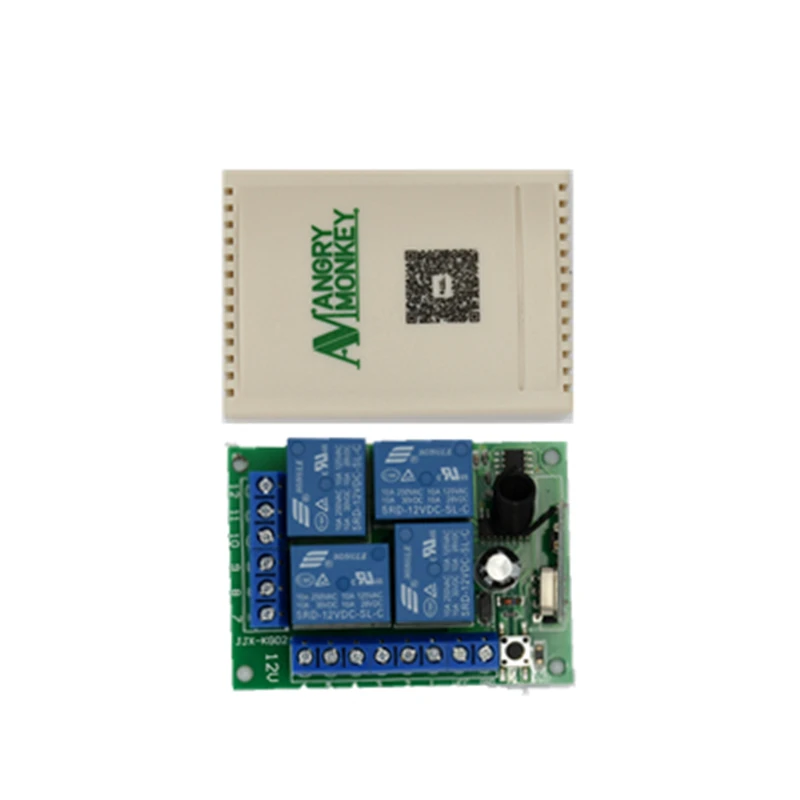

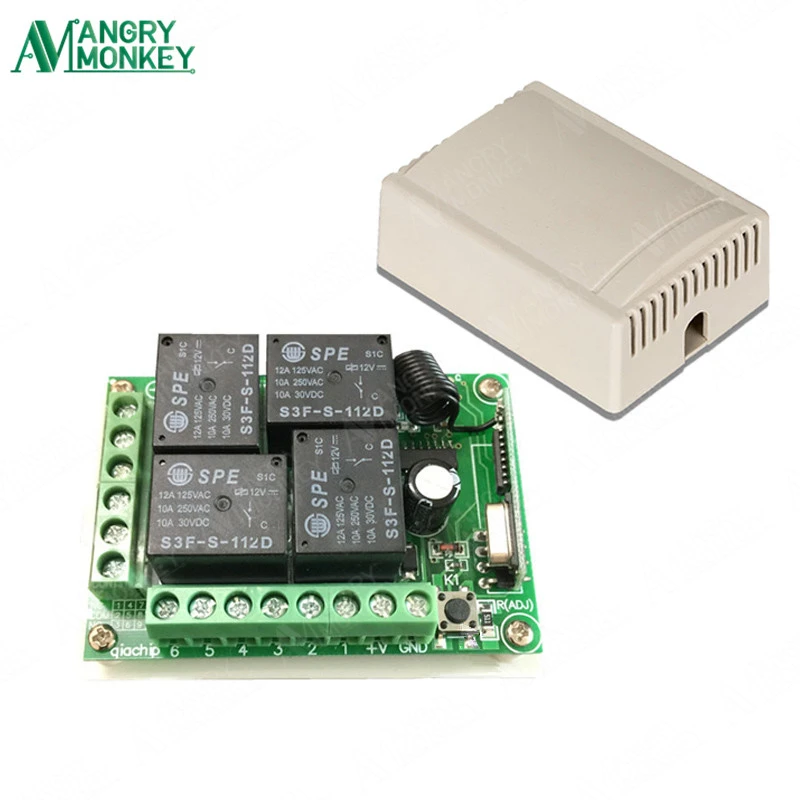

Фотография продукта:

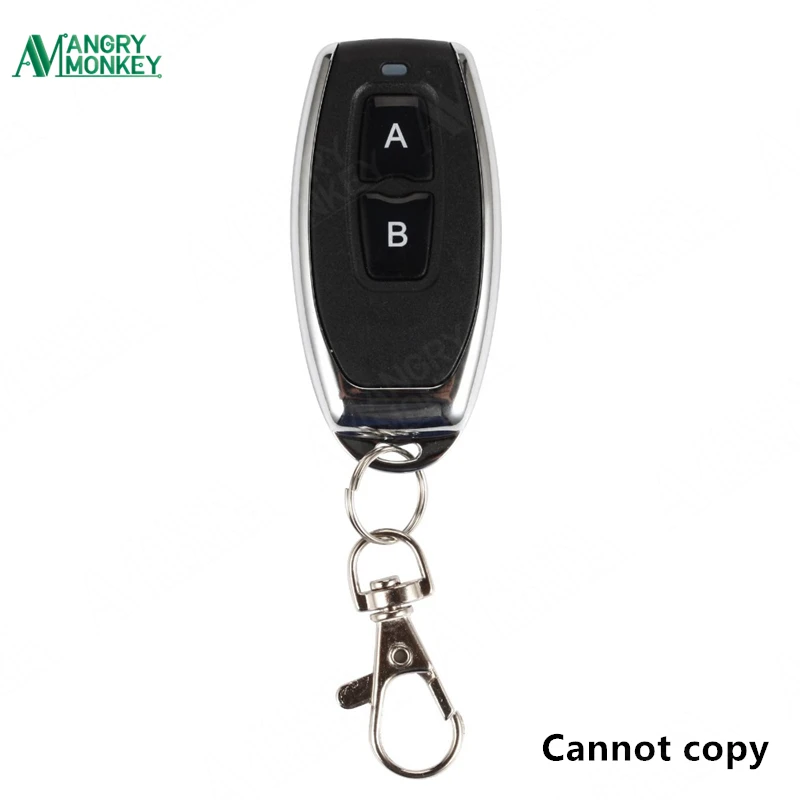

Примечание:Если вам нужно 4 клавиши пульта дистанционного управления, пожалуйста, нажмите здесь, чтобы купить фотографии.

Важная информация:

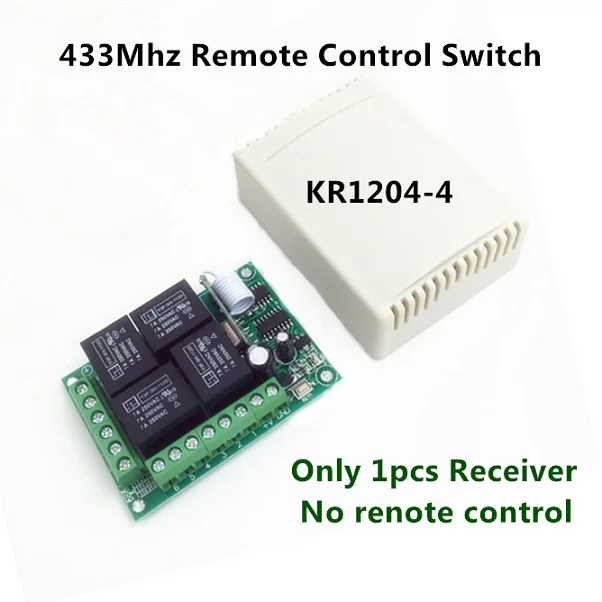

Вы можете подобрать пульт дистанционного управления с переключателем приемникаМодуль (KR1204-4) в 3 режимах.

Дистанционный режим 1:Моментальный/скачок

Нажмите и удерживайте одну кнопку->ON; Отпустите кнопку->OFF

Детали:

Удерживайте одну кнопку, соответствующий канал работает/включается; Затем отпустите палец, канал поворачивается, чтобы остановить/выключить.

Дистанционный режим 2:Переключатель/самоблокировка

Нажмите один ключ->ON; Нажмите один и тот же ключ снова->OFF

Детали:

Нажмите один раз, соответствующий канал включается/включается;

Нажмите эту же кнопку снова, тот же канал Поверните, чтобы выключить/выключить.

Дистанционный режим 3: Блокировка/Внутренняя Блокировка

Нажмите один ключ один раз->ON; Нажмите другой ключ один раз->OFF

Детали:

Нажмите один раз (например, снимите ключ), соответствующий канал (например, канал 1) Поверните к работе/ВКЛ;

Нажмите другой ключ один раз (например, take B), тот же канал Поверните, чтобы выключить/выключить. В то же время, другой соответствующий канал (например, канал 2), включается/включается.

Как установить Дистанционный режим:

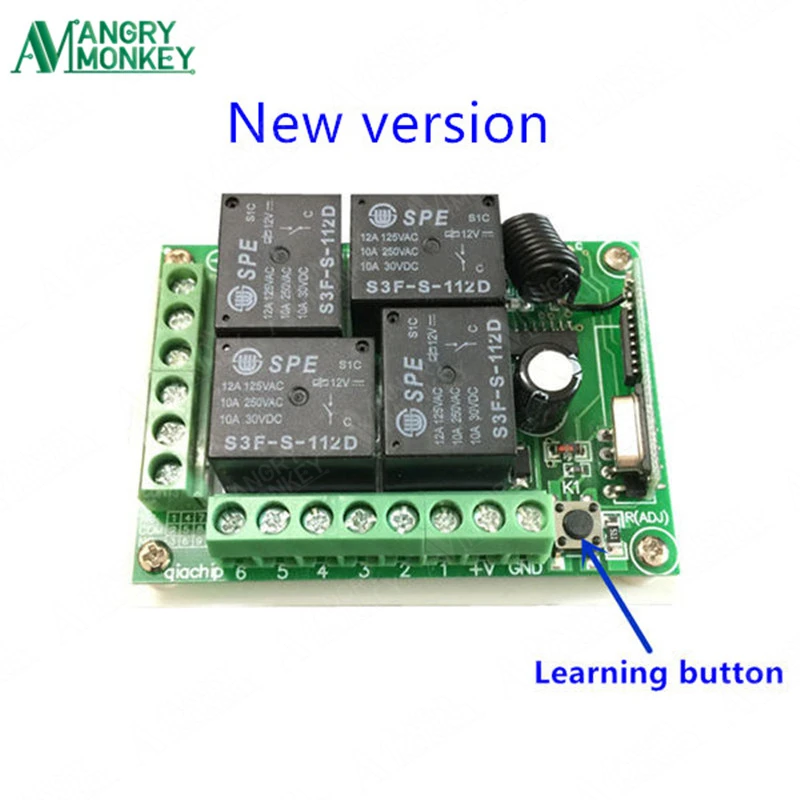

Пожалуйста, найдите обучающий ключ модуля переключателя приемника, проверив следующую фотографию:

Примечание: Когда вы получите товар, он может быть выбран случайным образом в одном удаленном режиме, потому что каждый продукт получил тест, когда он может быть согласован с отправкой.Поэтому, если вы хотите выбрать удаленный режим, который вам нравится, пожалуйста, удалите старые данные для первого этапа:

КакУдалите старые данные дистанционного управления?

PПрелестное Клавишу обученияНаПриемник модуль коммутатораДоска 8Раз, Затем подождите, пока светодиодный индикатор на плате замигнет 7 раз, старые данные будут успешно удалены. (Если светодиодный индикатор на плате не мигает, пожалуйста, проверьте состояние источника питания, сделайте его правильным и повторите покупку)

КакУстановите режим дистанционного управления:

1-MoМентарный/режим пробежки:

PПрелестноеКлавишу обученияНа приемник модуль автоматического включения света доска Один раз, Расположенный на плате) Светодиодный индикатор будет мигать одновременно.

Затем нажмите любой из пультов дистанционного управления (или какой из них вы хотите использовать), встроенный светодиодный индикатор мигнет 3 раза, чтобы сообщить, что установка мгновенного режима успешно.

2-переключатель/самоблокировка:

PПрелестноеКлавишу обученияНаПриемник модуль коммутатораДоска2 Раз.Встроенный светодиодный индикатор будет мигать одновременно.TНажимайте на любой дистанционный ключ (или тот, который вы хотите использовать), встроенный СВЕТОДИОДНЫЙ индикатор мигнет 3 раза, чтобы сообщить, что Настройка переключателя режима успешно.

3-Блокировка/Внутренняя Блокировка:

PПрелестноеКлавишу обученияНаПриемник модуль коммутатораДоска 3 Раз.Встроенный светодиодный индикатор будет мигать одновременно.

Затем нажмите первый дистанционный ключ (например, клавиша A), затем нажмите второй ключ (например, клавиша B), встроенный светодиодный индикатор мигнет 3 раза, чтобы сообщить, что Настройка блокированного режима была успешно выполнена. Первый нажатый ключ стоит вкл (например, клавиша A ), а второй нажатый ключ стоит вкл (например, клавиша B).

4-2 Каналы моментальный/пробежки + 2 Каналы переключатель/самоблокировка:

PПрелестноеКлавишу обученияНаПриемник модуль коммутатораДоска 4 Раз.Встроенный светодиодный индикатор будет мигать одновременно.

Затем нажмите на любой из кнопок дистанционного управления, встроенный СВЕТОДИОДНЫЙ индикатор будет мигать 3 раза, чтобы сообщить, что установка этого режима успешно

5-2 канала мгновенного/пробежки + 2 канала, с блокировкой/блокировки:

PПрелестноеКлавишу обученияНаПриемник модуль коммутатораДоска5 Раз.Встроенный светодиодный индикатор будет мигать одновременно.

Затем нажмите на любой из кнопок дистанционного управления, встроенный СВЕТОДИОДНЫЙ индикатор будет мигать 3 раза, чтобы сообщить, что установка этого режима успешно.

6-2ChannelsПереключение/самозамок + 2 канала, блокировка/Внутренняя Блокировка:

PПрелестноеКлавишу обученияНаПриемник модуль коммутатораДоска6 Раз.Встроенный светодиодный индикатор будет мигать одновременно.

Затем нажмите на любой из кнопок дистанционного управления, встроенный СВЕТОДИОДНЫЙ индикатор будет мигать 3 раза, чтобы сообщить, что установка этого режима успешно

7-2ChannelsЗащелка + 2 канала:

PПрелестноеКлавишу обученияНаПриемник модуль коммутатораДоска 7 Раз.Встроенный светодиодный индикатор будет мигать одновременно.

Затем нажмите на любой из кнопок дистанционного управления, встроенный СВЕТОДИОДНЫЙ индикатор будет мигать 3 раза, чтобы сообщить, что установка этого режима успешно

Храктеристика устройства:

Электроника характер:

1. Рабочее напряжение: 12 в пост. Тока

2. Выходное напряжение: зависит от com-контактного входа

3. Код: EV1527

4. Ограничение тока петли: 5A

5. Ток тока: 5 мА

6. Рабочая частота: 433 МГц

7. Чувствительность приема: -104dBm

8. Функция: Мгновенный, тумблер, защелка

9. Режим модуляции: ASK

10. Режим соответствия: умный код обучения

Pin-код функции:

+ V: положительный полюсный вход

GND: вход отрицательного полюса

1. KC1 нормальное закрытие реле (NC)

2. KC1 Common of реле (COM)

3. KC1 нормальное открытие реле (NO)

4. KC3 нормальное закрытие реле (NC)

5. KC3 Common of реле (COM)

6. KC3 обычное открытие реле (NO)

7. KC2 нормальное закрытие реле (NC)

8. KC2 Common of реле (COM)

9. KC2 нормальное открытие реле (NO)

10. KC4 нормальное закрытие реле (NC)

11. KC4 Common of реле (COM)

12. KC4 нормальное открытие реле (NO)
