  Обзор: материнская плата

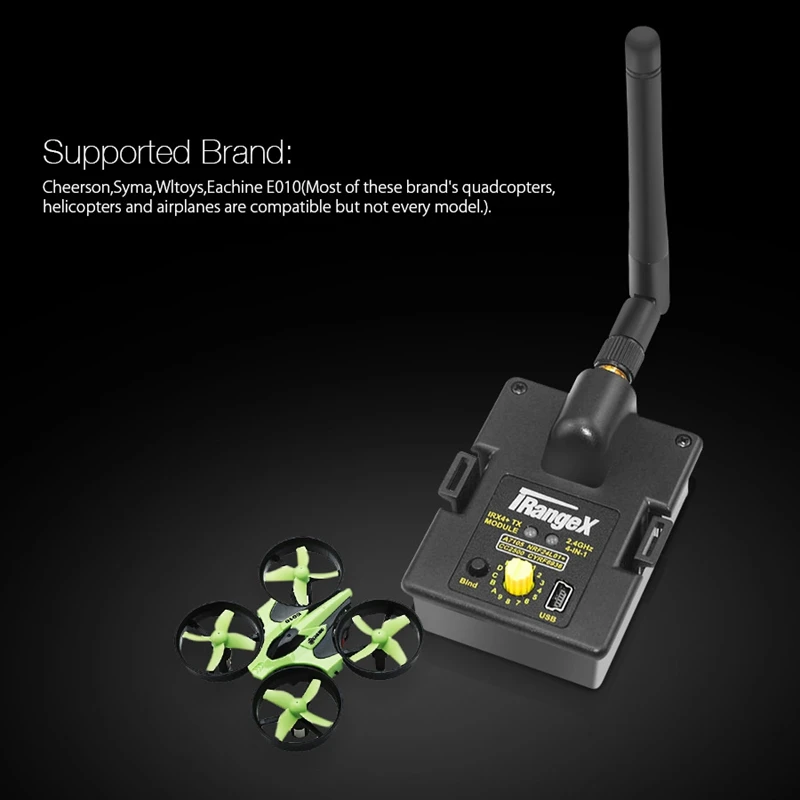

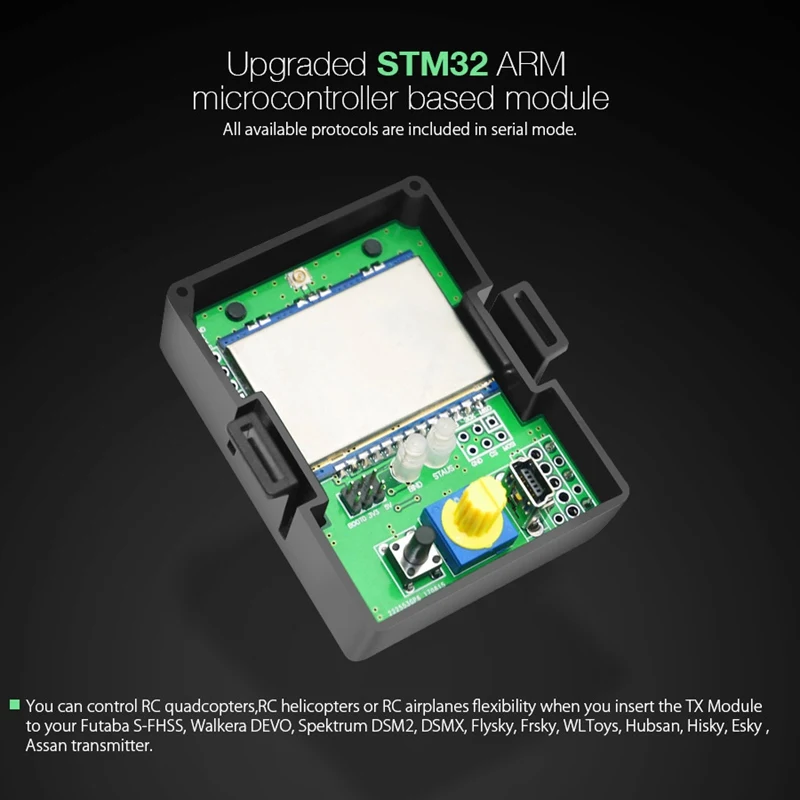

Этот 2,4G мультипротокол TX модуль STM32 ARM микроконтроллер на основе модуля. Все доступные протоколы включены в последовательный режим. Подходит для многих брендов квадрокоптеров, вертолетов и самолетов.

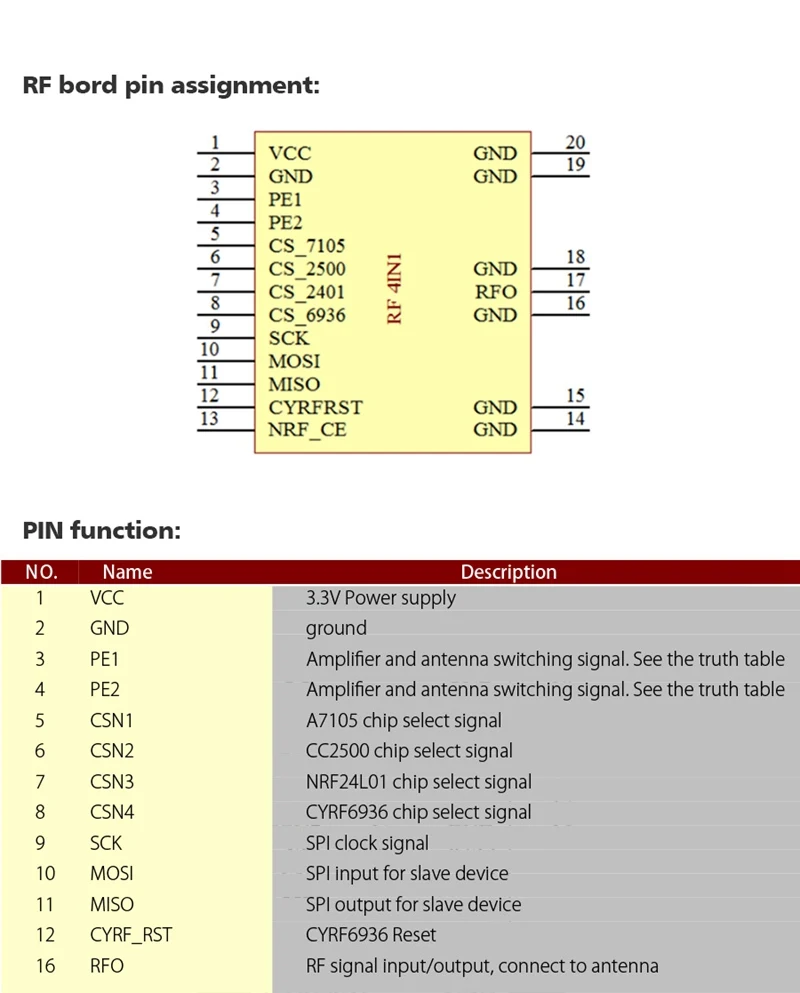

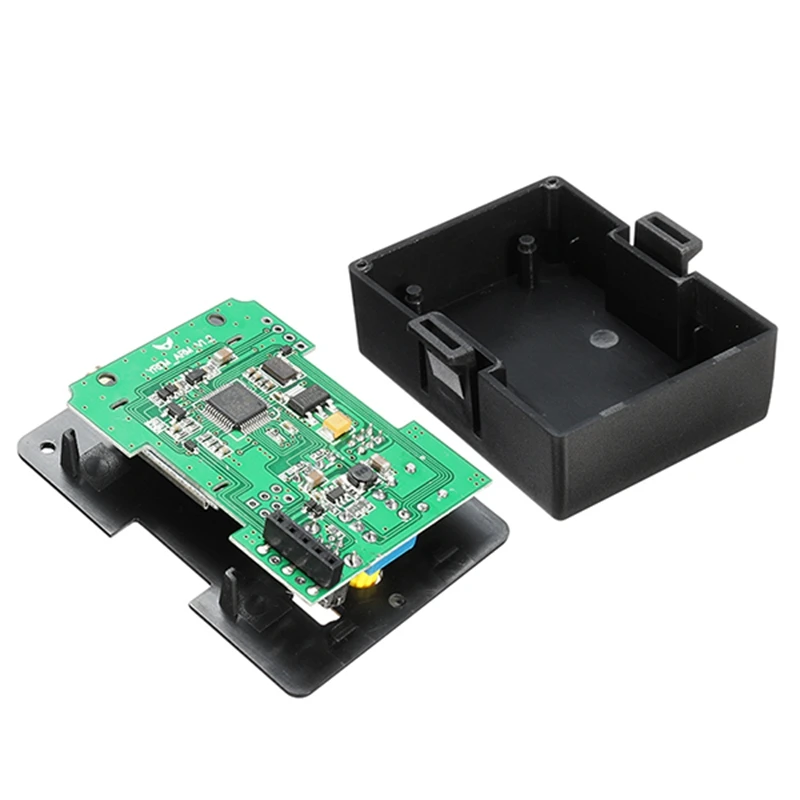

Этот модуль интегрирует четыре радиочастотных чипа (CC2500,NRF24L01,A7105,CYRF6936) в одну одноконтурную плату. Поддерживает различные протоколы дистанционного управления, такие как Futaba S-FHSS, Walkera DEVO, Spek trum для DSM2, для DSMX, Flysky, Frsky, WLToys, Hubsan, Hisky, для Esky , Assan и т. д. Вы можете контролировать свою гибкость, и вы получите отличный опыт с вашим любимым передатчиком.

Параметры:
Фирменное наименование: iRangeX
Наименование товара: IRX4 Plus
Рабочее напряжение: 5-14 в
Рабочий ток: <= 100 мА
Рабочая частота: 2,4G ISM для диапазона
Мощность RF: + 22dBm

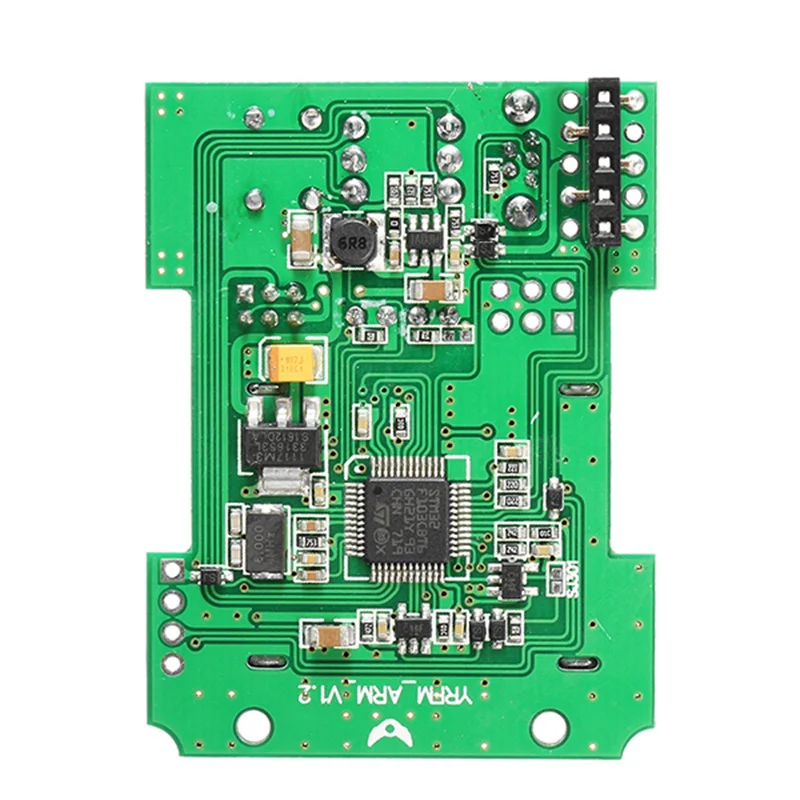

MCU: STM32F103CBT6(128K ROM, 20K RAM)
Вес: 45 г

Особенности:

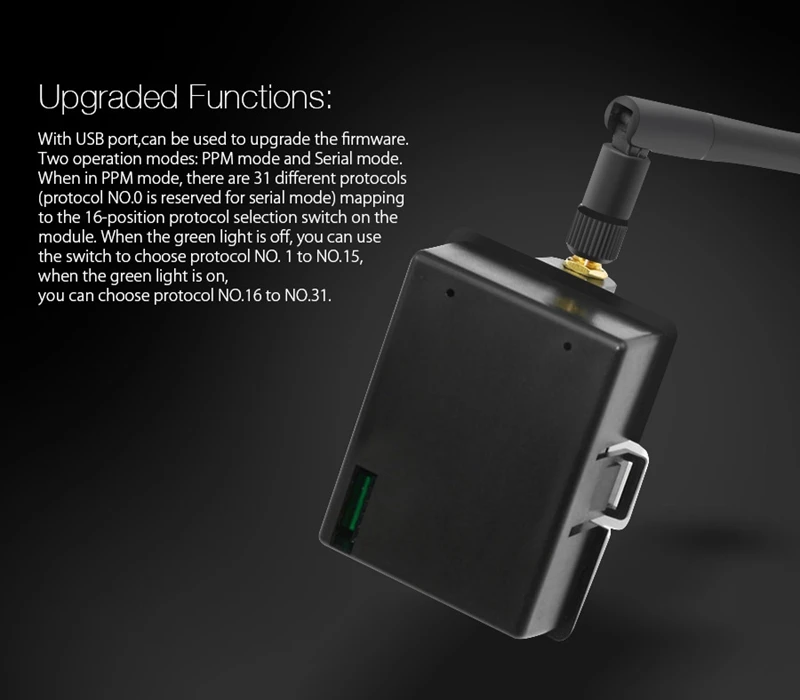

Два режима работы: режим PPM и последовательный режим.
-В тех случаях, когда в режиме PPM, есть 31 иные протоколы (Протокол NO.0 предназначена для серийный режим) отображения 16 положений Протокола Выбор переключателя на модуле. Они перечислены в таблице протоколов по умолчанию ниже, когда зеленый светильник выключен, вы можете использовать переключатель для выбора протокола NO. 1-NO.15, когда зеленый светильник включен, вы можете выбрать протокол NO.16-NO.31.
-Чтобы включить/выключить зеленый светильник, выполните следующие действия:
Выключите передатчик, установите переключатель протокола на 0, удерживайте и нажмите кнопку привязки радиочастотного модуля, затем включите передатчик, через 3 секунды отпустите кнопку.

Нормальное использование в режиме PPM:
1. Установите радиочастотный модуль в положении, установите сигнал PPM на вашем передатчике.
2. В соответствии с таблицей протоколов по умолчанию, поверните знак стрелки (сбоку с вертикальным слотом) переключателя протокола на правильный номер, чтобы выбрать протокол.
3. После завершения работы связывания, включения вашего передатчика, красный светильник радиочастотного модуля будет включен, затем радиочастотный модуль готов к работе, после этого питание на вашем приемнике (или ремесле).
4. Выбор протокола выполняется в начале включения питания, поэтому, если вы хотите изменить Протокол во время работы, вы должны переработать питание.
5. Красный светильник медленно мигает, если нет действительного сигнала PPM.

Привязка в режиме PPM:
1. Включите приемник и установите его в режим привязки.
2. Удерживайте и нажмите кнопку привязки радиочастотного модуля, а затем включите передатчик, через 3 секунды отпустите кнопку, вы увидите, как красный светильник быстро мигает, затем радиочастотный модуль находится в режиме привязки, и красный светильник прослужит после привязки.
3. Некоторые протоколы (например: S-FHSS) не имеют процедуры привязки к модулю RF, а некоторые протоколы (например: hubsan, e010) автоматически связываются при включении питания.

Работа в серийном режиме:

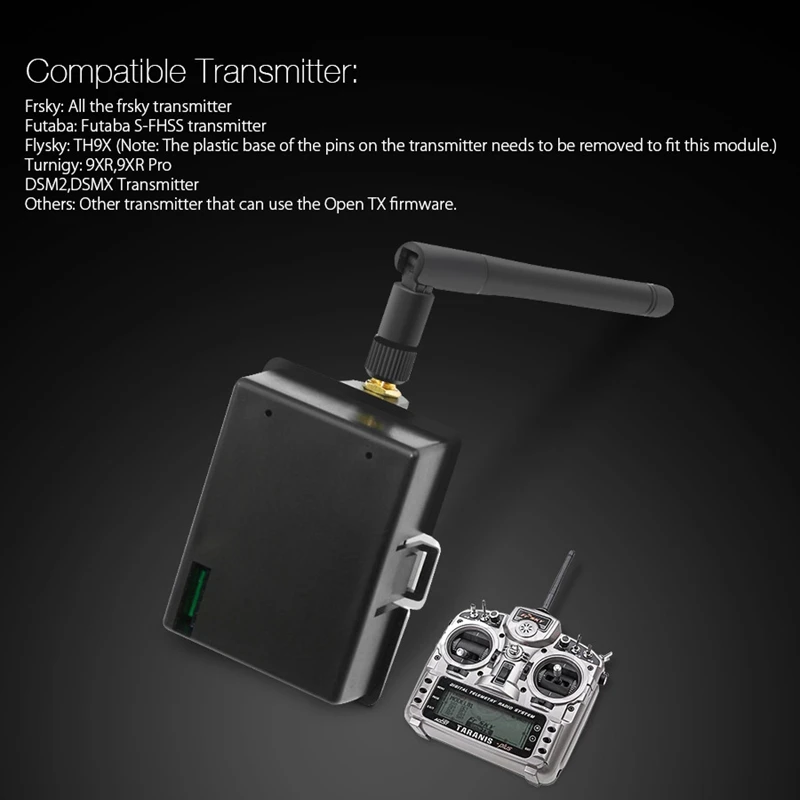

Когда зеленый светильник выключен, и переключатель протокола равен 0, вы можете получить доступ к серийному режиму. Передатчик, поддерживающий прошивку er9X/erSky9X или открыть прошивку TX, может работать в этом режиме, выбор и привязка модельного протокола сделаны из меню настроек модели на передатчике, для передатчиков с возможностью телеметрии, интеграция телеметрии осуществляется без проблем с прошивкой передатчика.
Для получения дополнительной информации, пожалуйста, обратитесь к ссылке ниже.
//github.com/pascallanger/DIY-Multiprotocol-TX-Module
//github.com/pascallanger/DIY-Multiprotocol-TX-Module/blob/master/Protocols_Details.md

Обратите внимание:

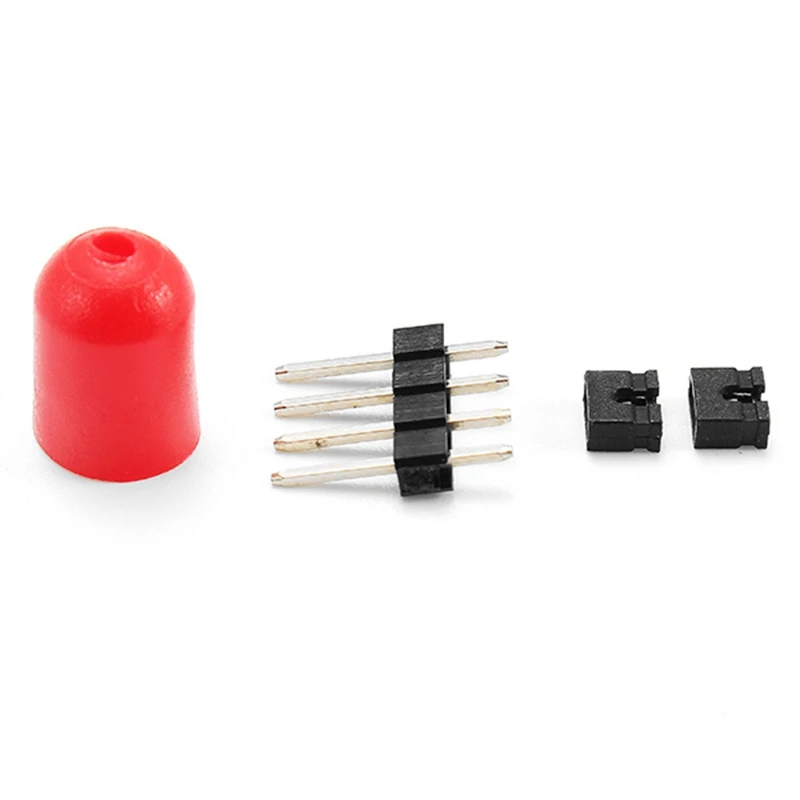

-Прикрепленные перемычки и заголовки используются для обновления прошивки модуля TX через последовательный кабель USB. Пожалуйста, удалите их для нормального использования ..
-Иногда вам может потребоваться рециркуляция энергии при выборе нового протокола. Например, протокол меняется от Q303 до HISKY.
-Для протокола FRSKY и S-FHSS, вам может потребоваться правильно установить значение Fine или вариант (в меню настройки модели), чтобы связать с вашей моделью. Стоимость варьируется, так как это частично зависит от вашей модели.


Модель-Таблица протоколов: нажмите на ссылку ниже:
Img.banggood.com/file/products/20171110034754%E6%9C%BA%E5%9E%8B%E5%8D%8F%E8%AE%AE%E5%AF%B9%E7%85%A7%E8%A1%A8.xls

Посылка включает в себя:
1x iRangeX IRX4 Plus TX модуль





















Возврат:

Если товар DOA (мертвый по прибытии), покупатели возврат в течение 14 дней, мы заменим его на новый товар после получения товара DOA. Пожалуйста, свяжитесь с нами, прежде чем отправить товар обратно

Гарантия:
Все товары поставляются с основной 3-месячной гарантией продавца, Если товар неисправен в течение 3 месяцев, мы предложим замену с нашим дополнительным зарядным устройством (включая стоимость доставки) после того, как мы получим бракованный товар.
Если товар неисправен после 3 месяцев, покупатели могут отправить его обратно, мы свяжемся с поставщиками или производителем для гарантии. Покупателям может потребоваться оплатить стоимость доставки для повторной замены товара.
