[Обратите внимание]

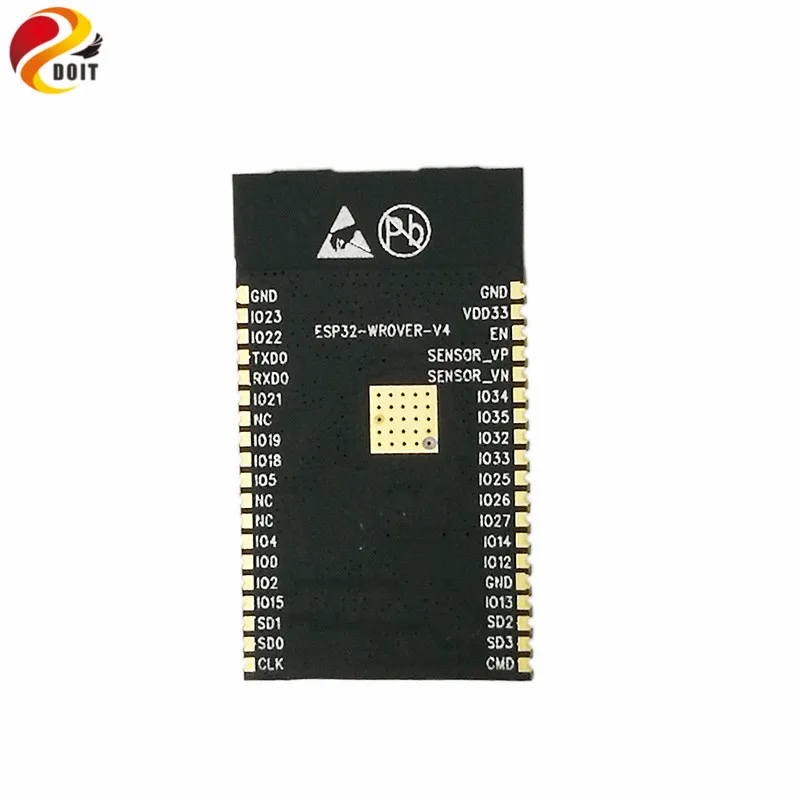

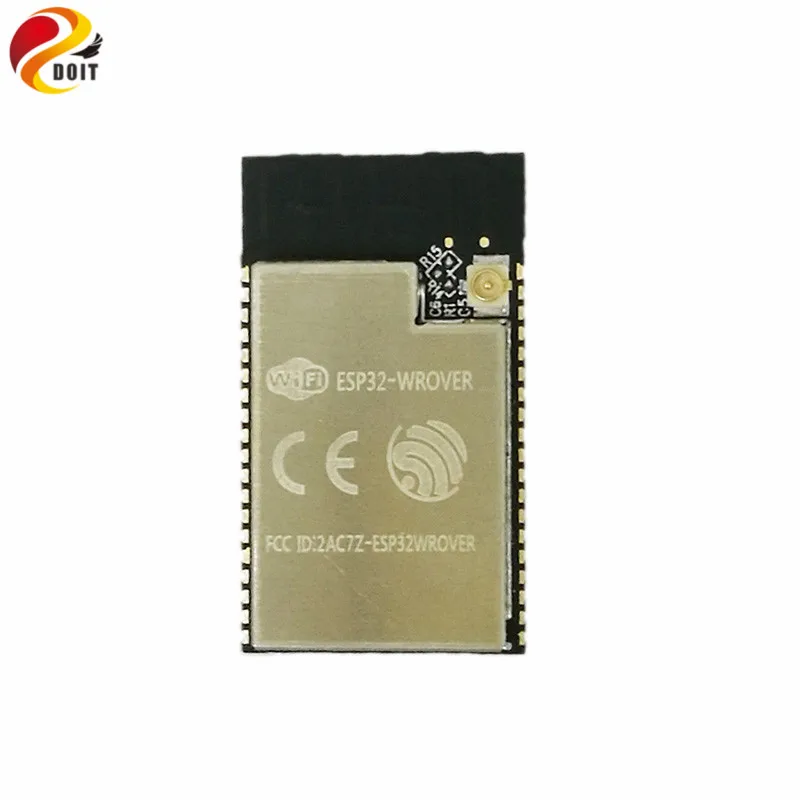

Модуль ESP32-WROVER имеет две версии из-за разницы антенны:

• ESP32-WROVER печатная плата печатной платы
• ESP32-WROVER IPEX версия

[Особенности]

• ESP32-WROVER-это модуль на основе чипа ESP32.
• ESP32-WROVER поставляется с 4 МБ SPI flash и 4 МБ PSRAM.
• Он используется для кодирования голоса, потокового аудио и декодирования MP3.
• В этой главе описаны модули и функции, интегрированные в ESP32-WROVER

[ЦП и внутренняя память]
ESP32-D0WDQ6 содержит два маломощный Xtensa® 32-бит LX6 Микропроцессоры. Внутренняя память включает в себя:

• 448 КБ ПЗУ для загрузки и основных функций.
• 520 Кб (8 КБ RTC быстрая память) на чипе SRAM для данных и инструкций.
• 8 КБ SRAM в RTC, который называется быстрой памятью RTC и используется для хранения данных; Доступ к нему осуществляется основным CPU во время загрузки RTC из режима глубокого сна.
• 8 КБ SRAM в RTC, который называется RTC медленной памяти и может быть доступен со-процессором duringthe режим глубокого сна.
• 1 кбит eFuse, из которых 256 бит используются для системы (MAC адрес и конфигурация чипа) и Терморегулирующие 768 бит предназначены для клиентских приложений, в том числе для шифрования Flash и chip-ID.


[Внешняя вспышка и SRAM]
ESP32 поддерживает до четырех 16-мб внешней вспышки QSPI и SRAM с аппаратным шифрованием на основе AES для защиты программ и данных разработчиков.
ESP32 может получить доступ к внешней вспышке QSPI и SRAM Через высокоскоростные кэши.

• До 16 Мб внешней флэш-памяти сопоставляются с кодовым пространством ЦП, поддерживая 8, 16 и 32-битный доступ. Поддерживается выполнение кода.
• До 8 Мб внешней флэш-памяти/SRAM сопоставляются с памятью на пространстве данных ЦП, Поддержка доступа 8, 16 and32-bit. Чтение данных поддерживается на флэш-памяти и SRAM. Запись данных поддерживается на SRAM.
• ESP32-WROVER интегрирует 4 Мб внешней вспышки SPI. Флэш-память 4-мб SPI может быть сопоставлена с кодом theCPU, поддержка доступа 8, 16 и 32 бит. Поддерживается выполнение кода.
• В дополнение к флэш-памяти 4 МБ SPI, ESP32-WROVER также интегрирует 4 Мб PSRAM для большего объема памяти.

[С украшением в виде кристаллов для поверхностного монтажа]

• Прошивка ESP32 Wi-Fi/BT поддерживает только кристаллический осциллятор 40 МГц.

[RTC и низкое энергопотребление]

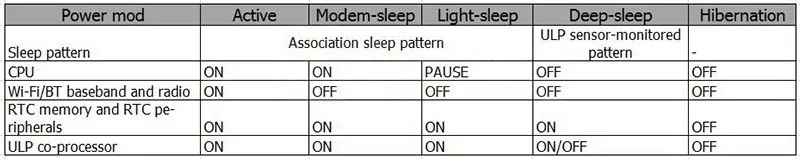

• С использованием передовых технологий управления питанием ESP32 может переключаться между различными режимами питания (см. Таблицу ниже).


[Мощность режимов]

• Активный режим: чип-радио включен. Чип может получать, передавать или слушать.
• Режим сна модема: ЦП работает и часы настраиваются. Радио Wi-Fi/Bluetooth отключено.
• Светильник-режим сна: ЦП приостановлен. Работает память RTC и периферийные устройства RTC, а также процессор ULPco. Любые события пробуждения (MAC, host, таймер RTC или внешние прерывания) разбудят чип.
• Режим глубокого сна: включена только память RTC и периферийные устройства RTC. Данные подключения Wi-Fi и Bluetooth хранятся в памяти RTC. Сопроцессор ULP может работать.
• Режим спячки: внутренний 8-мгц осциллятор и сопроцессор ULP отключены. RTC recoverymemory работает вниз. Только один RTC таймер на медленных часах и некоторые RTC GPIOs активны. Таймер RTC или GPIOs RTC могут пробуждать чип в режиме спячки.

[Во время сна]

• Схема сна: режим питания переключается между активным режимом, модемом и режимом Lightsleep во время сна. ЦП, Wi-Fi, Bluetooth и радио просыпаются через определенные промежутки времени, чтобы сохранить Wi-Fi/BT соединения живыми.
• ULP датчик-контролируемый шаблон: основной процессор находится в режиме глубокого сна. Сопроцессор ULP принимает измерения датчика и пробуждается основная система, на основе данных, собранных с датчиков.

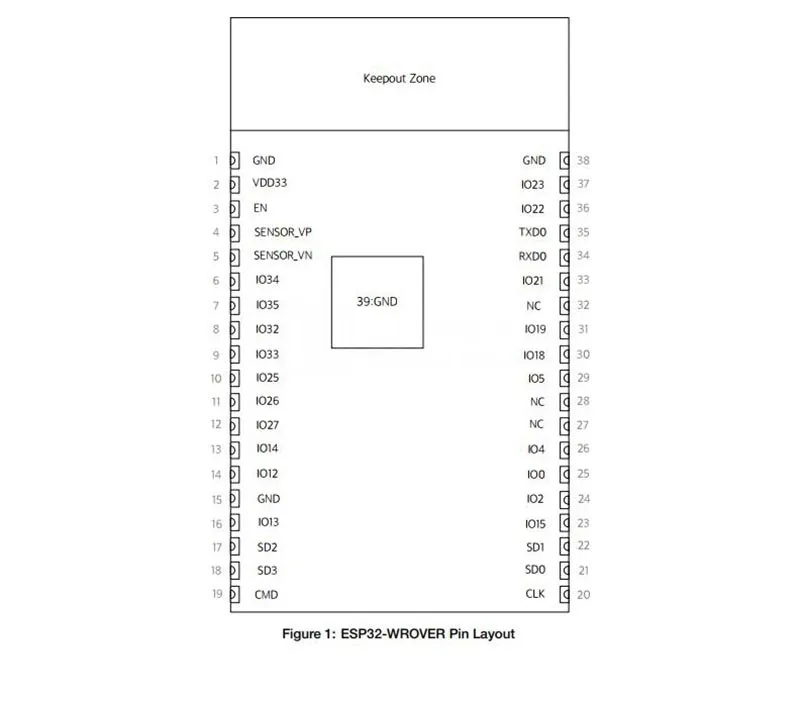

[Pin-определения]

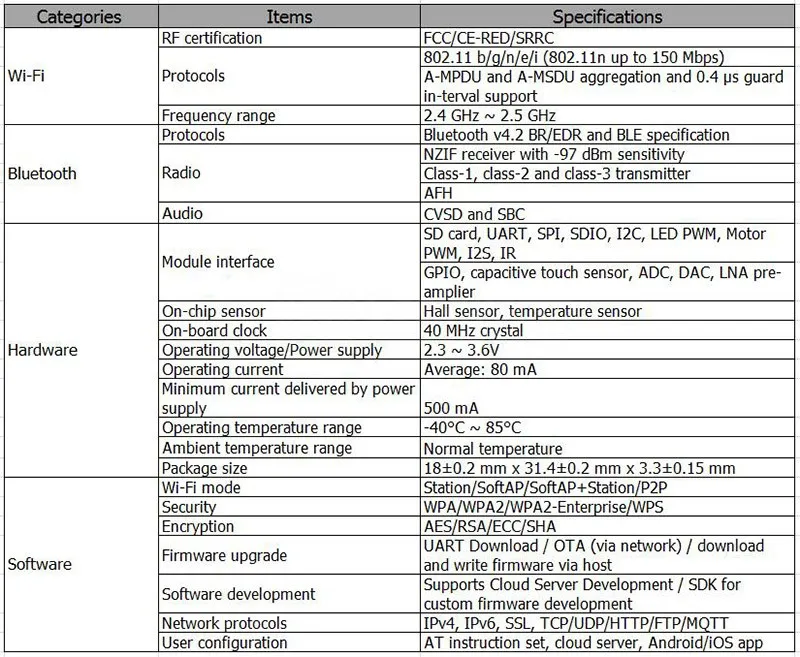

[Параметры]

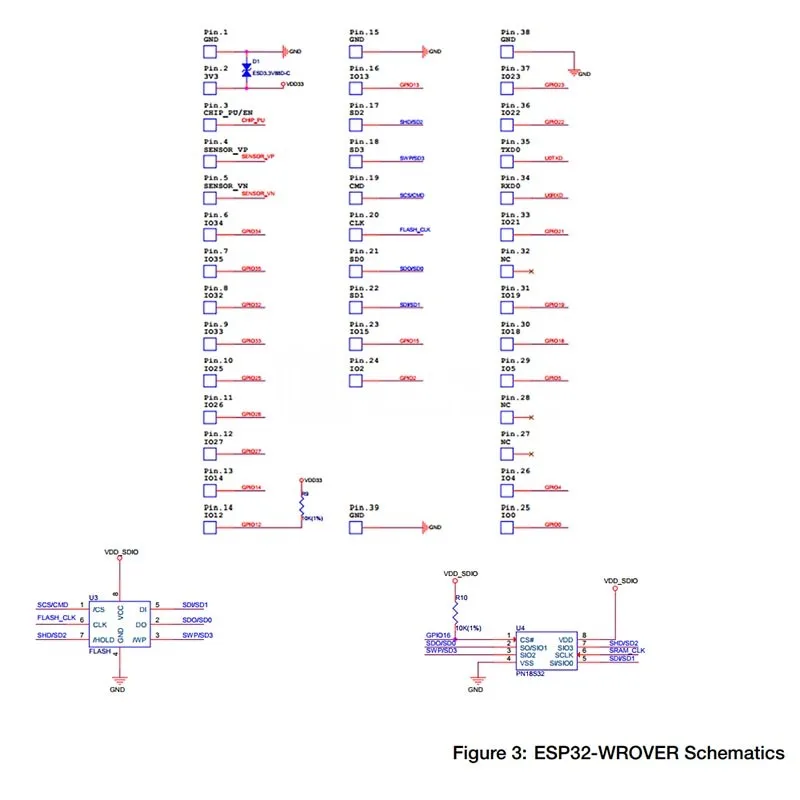

[Схематичный рисунок]

[Отгрузочная ведомость]

• 1 × ESP32-WROVER версия IPEX

[Большое количество, пожалуйста, свяжитесь с нами.]
