Портативный сетевой анализатор Deepace KC901S + 4 ГГц многочастотный радиометр тестер

Портативный сетевой анализатор Deepace KC901S + 4 ГГц многочастотный радиометр тестер

Портативный сетевой анализатор Deepace KC901S + 3 ГГц многочастотный радиочастотный SWR постоянный волновой тест

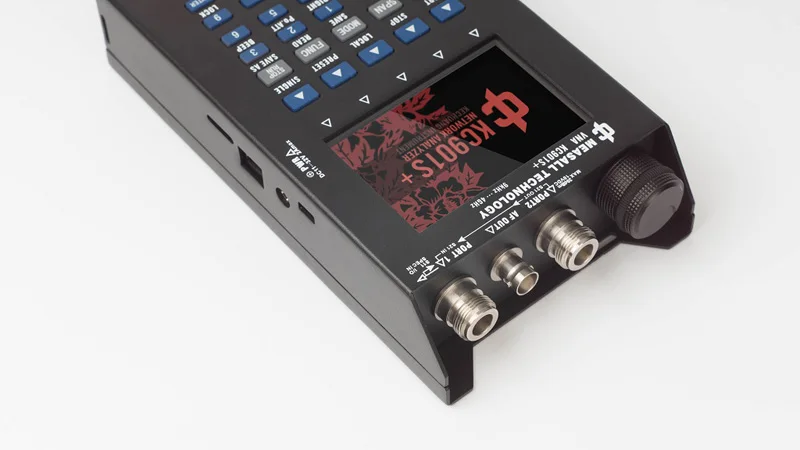

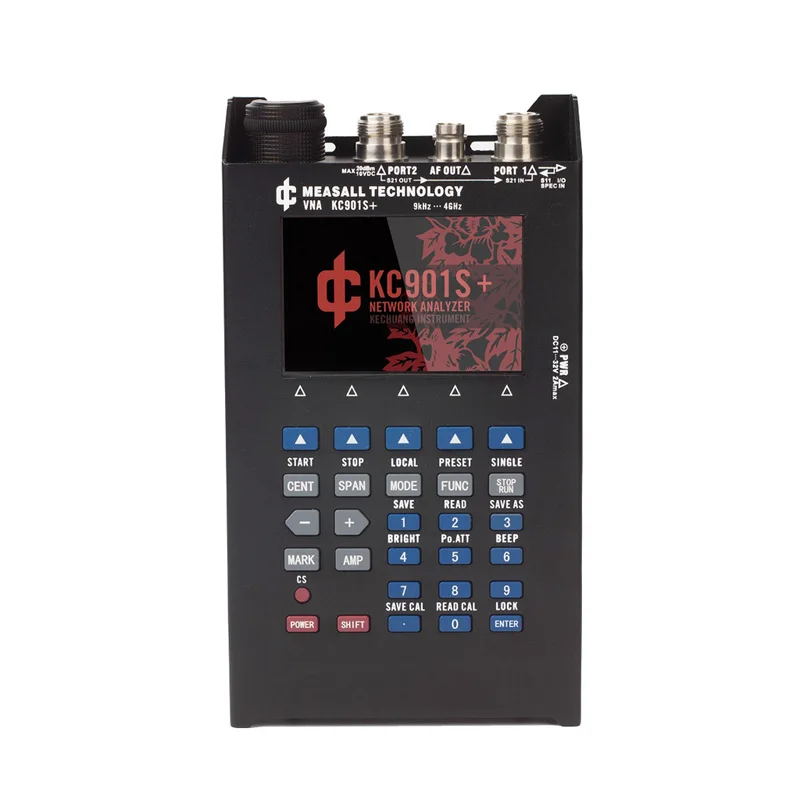

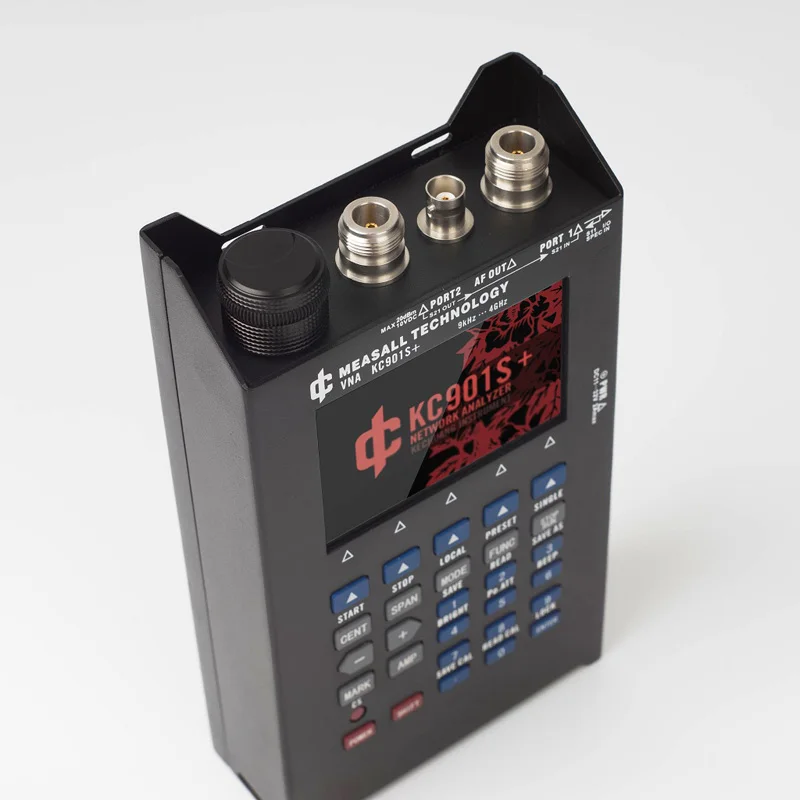

Описание товара

Включая векторное отражение, скалярную передачу, спектр, источник сигнала и другие функции,

Для разрешения общих радиочастотных испытаний. Применяется в коммуникационной инженерии,

Радио и телевидение, радио энтузиастов, исследований и образования и других областях

901S +-обновленная версия 901S, частота до 4G.

KC901S +-универсальный анализатор векторной антенны. Поддерживает анализ однопортовой векторной сети

И двухпортовый скалярный Сетевой анализ, тем временем расширяя спектр,

Сила поля и генератор сигналов удобная функция. KC901S + имеет профессиональную практичность,

И включает батарею, которая поддерживает 5 часов большой рабочей нагрузки, объем всего 1 дм3, вес всего 1 кг,

Привнесите новый опыт для пользователя.

◆Main характеристики *
Диапазон частот 9khz-4ghz
Разрешение частоты 1 Гц
Надежная точность и стабильность
Два преобразования частоты, Внешнее сопротивление помех
Богатый функционал и легкий дизайн

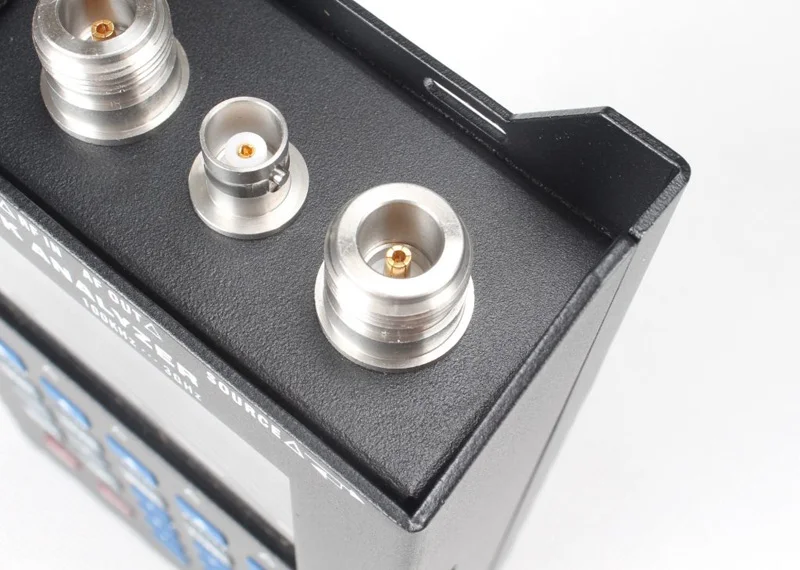

◆Main функции
Тест передачи (скалярный: фильтр отладки, усилитель, направленность тестовой антенны)
Тест на отражение (вектор: Регулировка соответствия сопротивления, проверка качества антенной системы)
Отображение спектра и наблюдение за силой поля ** (проверка производительности радиопередатчика и поиск источников помех)
Выходной сигнал с одной частотой индивидуально

◆Suggesting применение
KC901S + в основном используется для отладки различных РЧ-схем, таких как фильтры, усилители, сплиттер, комбинатор,

Тестовый входной и выходной сопротивление, оценка качества антенной системы,

Обнаружение амплитуды сигнала оборудования на всех уровнях. В большинстве диапазонов частот он также может измерять прочность поля,

И выполните поиск помех и другую работу.
Этот инструмент может эффективно повысить эффективность работы, уменьшить нагрузку на переноску,

Улучшение качества работы. 901S-тестовый инструмент для каждого инженера,

Также как обычный инструмент профессиональной инженерии связи,

И радио-и телепередающая станция технического персонала.

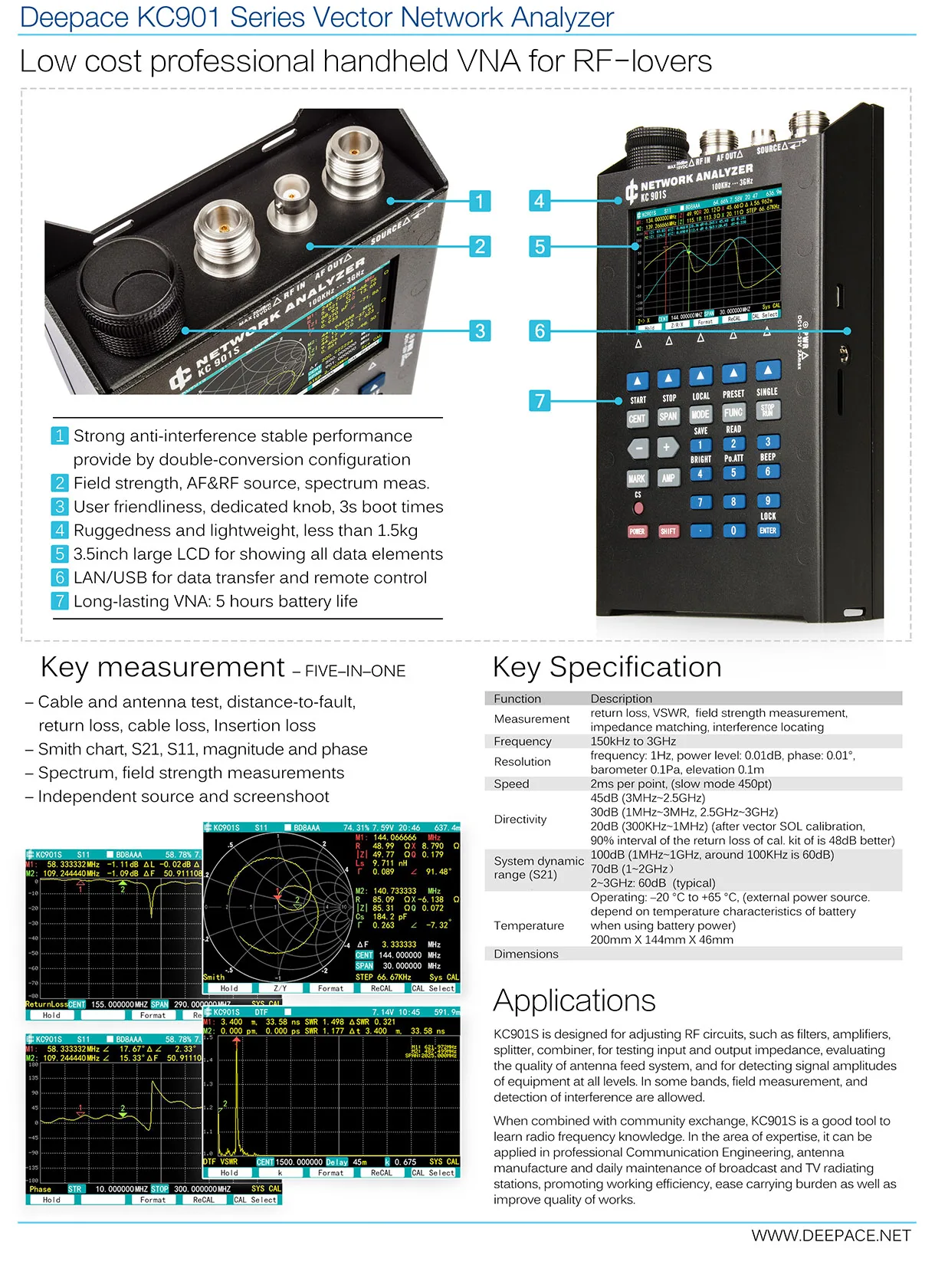

◆Разница между 901S + и 901S
901S + Модернизированный продукт 901S
901S + использует все цифровые технологии промежуточной частоты
901S + микрошум улучшился более заметно, чем 901
Улучшена конструкция электрического моста 901S, его нелинейный эффект меньше 901S,

И точность теста на сопротивление улучшена
Основываясь на усовершенствовании электрического моста, 901S + может поддерживать низкие до 9 кГц измерений S11,

И направленность все еще хороша в это время
Функция спектра 901S + делится портом с функцией S11,

И использование порта в тесте передачи является противоположным 901S
Функция S21 901S + также является векторной, и введение фазы может обеспечить более интуитивное определение тренда
Диапазон воспроизводимых частот 901S + 9 кГц-4,1 ГГц.
901S + полоса пропускания анализа (RBW) имеет четыре варианта, соответственно 1 кГц, 3 кГц, 10 кГц, 30 кГц,

Функция спектра сильнее 901S

◆Технические индикаторы (только для справки)

ПРИМЕЧАНИЯ по параметрам условий тестирования товаров
Минимальный в общем максимум
Диапазон частот эффективный 9 кГц 4 ГГц
Режим спецификации может быть установлен 0 4,1 ГГц
Диапазон сканирования 1 кГц 4 ГГц
Сканирующая точка 450pt 3150pt
Частотное разрешение Все функции сканирования 1 Гц анализатор спектра и т. Д.
Звукового сигнала функция 0,1 Гц
Разрешение бисекции 0,01 дБ
Разрешение фазы 0,01 °
Скорость сканирования RBW = 30 кГц, каждая точка 1,2 ms
RBW = 10 кГц, каждая точка 1,5 ms
RBW = 3 кГц, каждая точка 2 мс
RBW = 1 кГц, каждая точка 3 мс
RBW = 30K,450pt каждый экран 0.5s
Выходная частота 1 МГц-2 ГГц-10 дБм-3 дБм 3 дБм 1 порт
1 МГц-2 ГГц 0dBm 6dBm 13dBm 2 порта
2 ГГц-4 ГГц-16dBm 0dBm 1 порт
2 ГГц-4 ГГц-10 дБм 10 дБм 2 порта
Выход
Аттенюатоин 0 дБ 20 дБ
Чувствительность 1 МГц-3 ГГц-107dBm 1 порт
RBW = 1 кГц
3 ГГц-4 ГГц-97dBm
Динамический диапазон измерений передачи 1 МГц-2 ГГц 70 дБ

Эквивалент изоляции канала приема передачи
2 ГГц-4 ГГц 50 дБ

Амплитудная погрешность измерений передачи через прямую калибровку, потеря вилки L<60 дБ 0,3 + 0.05L
Нулевой дрейф потери вставки компенсирует существующие потери вставки L<30 дБ 0,05 дБ
Абсолютная направленность моста 9 кГц-1 МГц 18дБ 90% интервал доверенного
1 МГц-4 ГГц 20 дБ
Относительная направленность S11 9kHz-3GHz 45db после калибровки, 90% интервал правдоподобен
3 ГГц-4 ГГц 35 дБ

Неуверенность в возврате потери после прямой калибровки, 3 дБ <RL<25 дБ 1,5 + 0.1RL
Фазы неопределенности 100 кГц-1 ГГц 2 ° коэффициент отражения и Ро;> 0,25
1 ГГц-3 ГГц 5 °
3 ГГц-4 ГГц 8 °


ПРИМЕЧАНИЯ по параметрам условий тестирования товаров
Минимальный в общем максимум
VSWR порт 2,1MHz-4GHz 1,5 Quiescent значение
Порт 1,1 МГц-4 ГГц 2,0
Lo-leaking Port 1 -60dBm -10dBm
Промежуточная частота подачи через систему 30 дБ
Стабильность частоты в год 0.3ppm 1ppm
Напряжение зарядного порта 11V 32V постоянного тока
Адаптер питания переменного тока 105V 230V
Внутренний аккумулятор 6,5 V 8,4 V
Температурный диапазон в целом 0 ° 45 ° Note2
Допускается использование-40 ° 65 °
Диапазон влажности непрерывное состояние загрузки 0% 95% Note3
Уровень повреждения всех портов DC15V,+ 20dBm
Размер 200 × 114 × 46 мм
Вес главной машины (включая батарею) 1,2 кг
Общая сумма посылка 2,0 кг

Примечание 1: Если не указано иное, все индикаторы измеряются в режиме средней скорости, 10 кГц RBW, 0 выходное затухание, температура 25 ° и через калибровку пользователя.

Несколько случайных или ненормальных данных постоянный период может превышать диапазон технических параметров таблицы.

Примечание 2: Когда батарея работает, диапазон зависит от температурных характеристик батареи.

Он превышает 0... 45 ° следует повторно откалибровать, когда оборудование предварительно нагревается и стабильно.

Особенно в диапазоне-40 ~-20 °, необходимо предварительно нагревать в течение не менее 5 минут (и нужно продолжать работать).

Из-за нагрева самого оборудования температура корпуса может быть на 20 ° выше, чем температура окружающей среды.

При температуре более 45 ° следует избегать обжига.

Мы должны удалить батарею, когда температура окружающей среды закрыта до 65 °. В противном случае,

Температура батареи может превышать 85 ° и привести к опасности.

Примечание 3: только ограничение использования.

Меры по хранению влаги должны быть приняты для долгосрочного хранения на уровне влаги более 80%
