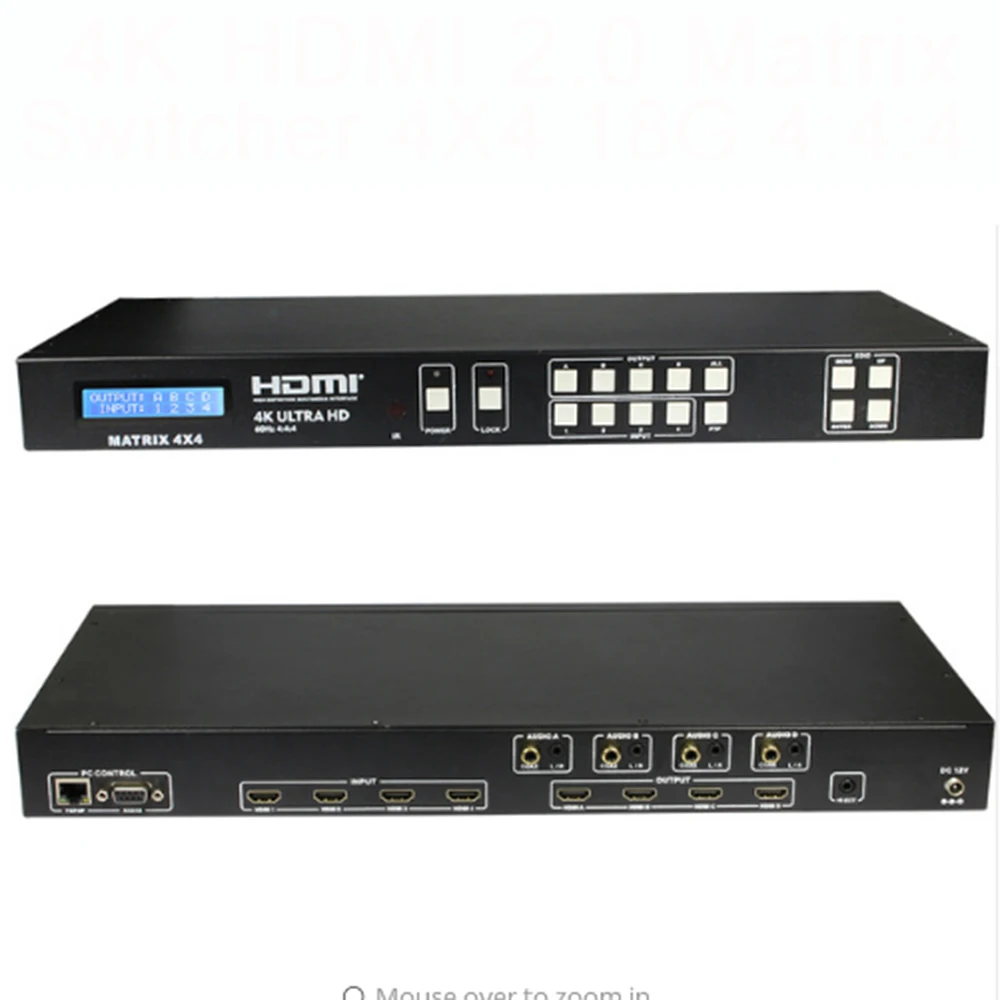

1. Введение

Матричный Коммутатор HDMI 4x4 оснащен четырьмя входами HDMI и четырьмя выходами HDMI.

2. Особенности

Ø HDMI2.0, HDCP2.2/HDCP1.4 совместимый

Ø Поддержка видео формата до 4k2k @ 60 Гц с 24 бит RGB/YCbCr 4:4:4/YCbCr 4:2:2, и до 4k2k @ 60 Гц с 12bit YCBCR 4:2:0

Ø Поддержка преобразования цветового пространства между RGB, YCbCr4:4:4, YCbCr4:2:2 и xvYCC видео форматы

Ø Поддержка всех форматов HDMI 3D до 2160p @ 30

Ø Поддержка видео формата с высоким разрешением VESA до QSXGA @ 60 Гц

Ø Поддержка приема любых аудиоданных, соответствующих спецификации HDMI, таких как PCM до 192 кГц, сжатое аудио (IEC 61937), DSD, DST, DTS и HBR

Ø Поддержка одновременных аудио выходов HDMI и L/R

Ø Поддержка интеллектуального управления EDID

Ø Поддержка RS-232, пульт дистанционного управления, панель управления и управление TCP/IP

3. Посылка содержание

Ø 1 x HDMI 4x4 матричный коммутатор

Ø 1 x адаптер питания

Ø 1 руководство по эксплуатации

Ø 1 x широкополосный ИК Rx кабель

Ø 1 x HDMI матричный ИК-пульт(Батарея в комплект не входит)

Ø 2 x Монтажные уши (матрица)

Ø 1 x RS-232 кабель

4. Технические характеристики

Полоса пропускания видео 594 МГц [18 Гбит/с]

Поддержка разрешения видео 480i, 576i, 480p, 576p, 720p, 1080i,

1080p2 4/30/50/60, 2160p2 4/25/30/50/60;

Входные порты 4 × HDMI, 1 × ИК-приемник, 1 × RS-232,

1xRJ-45 (Управление)

Выходные порты 4 × HDMI, 4 × TOSLINK, 4 × l/R

HDMI разъем типа A 19 контактный разъем

RJ-45 коннектор WE/SS 8P8C

3,5 мм разъем ИК-приемник

ОУР ЗАЩИТА человеческого тела Модель:

± 8кв (воздушный зазор)

± 4кВ (контактный разряд)

Питание 12V/2.5A постоянного тока (US/EU стандартов

Сертификат CE/FCC/UL)

Размеры 440 мм (Ш) × 200 мм (Д) × 45 мм (В)

Вес 1820 г

Шасси Материал металла

Шелкография Цвет черный

Рабочая температура 0 °C ~ 40 °C/32 °F ~ 104 °F

Температура хранения и минус; 20 °C ~ 60 °C/& минус; 4 °F ~ 140 °F

Относительная влажность 20 ~ 90% относительной влажности (без конденсации)

Мощность потребление 30 Вт (макс.)/0,5 Вт (в режиме ожидания)

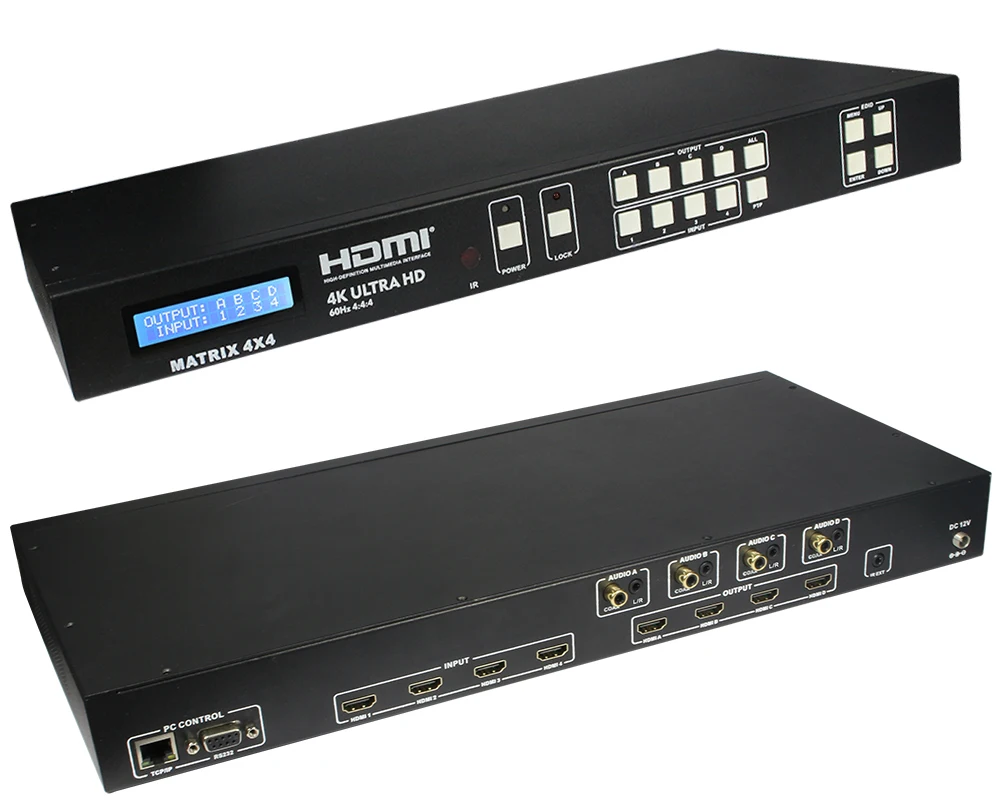

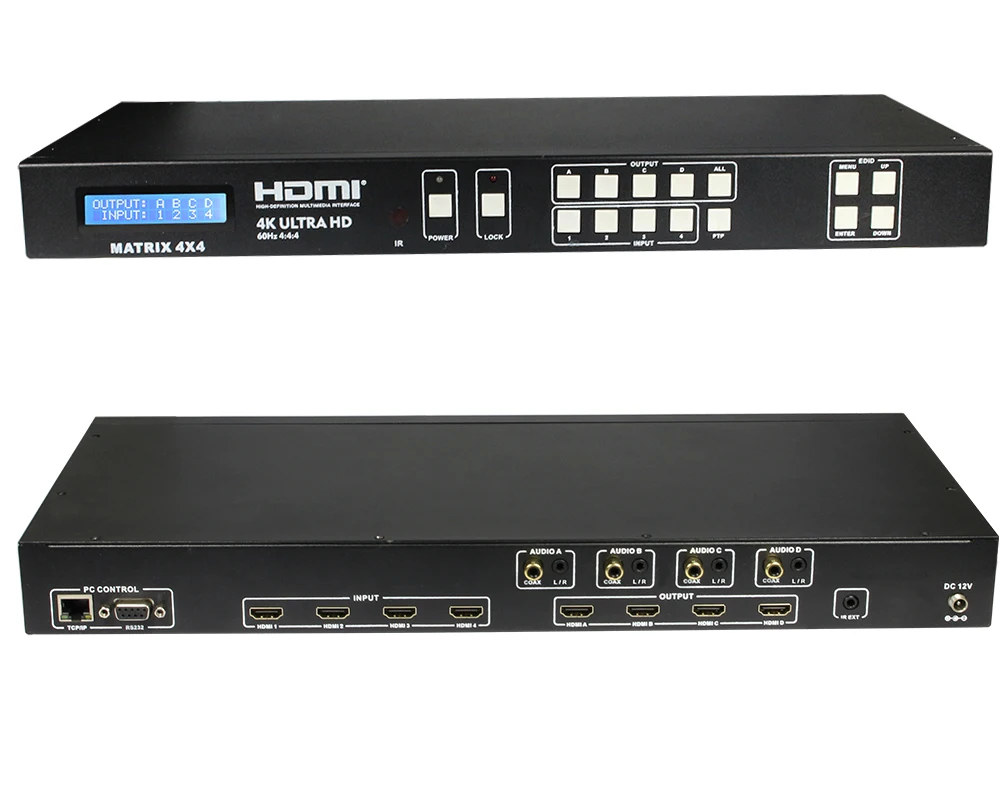

5. Функции панели

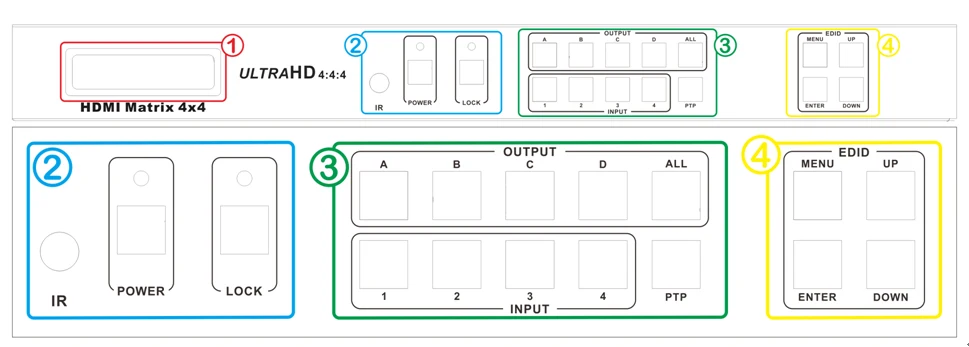

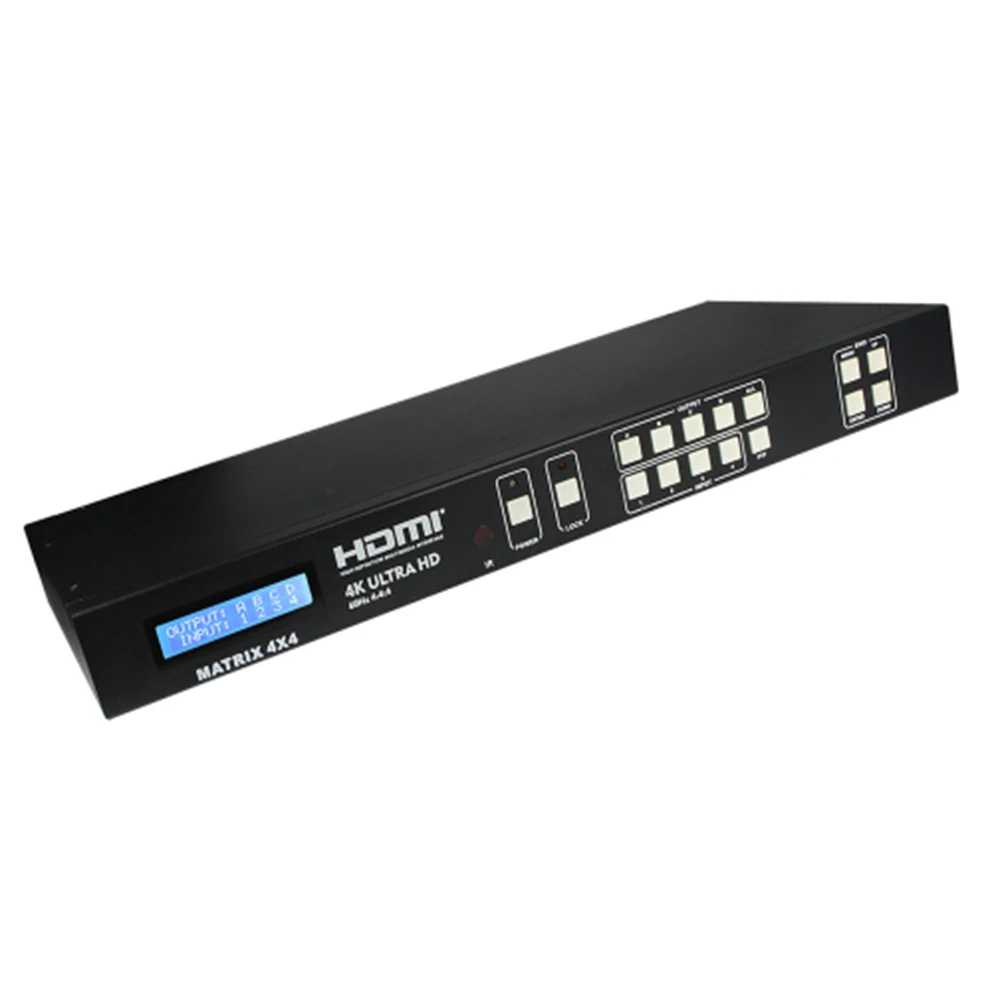

5,1 спереди Панель

1. Дисплей модуль LCM

2. ИКМощностьЗамок

3. Выход/вход

4.EDID

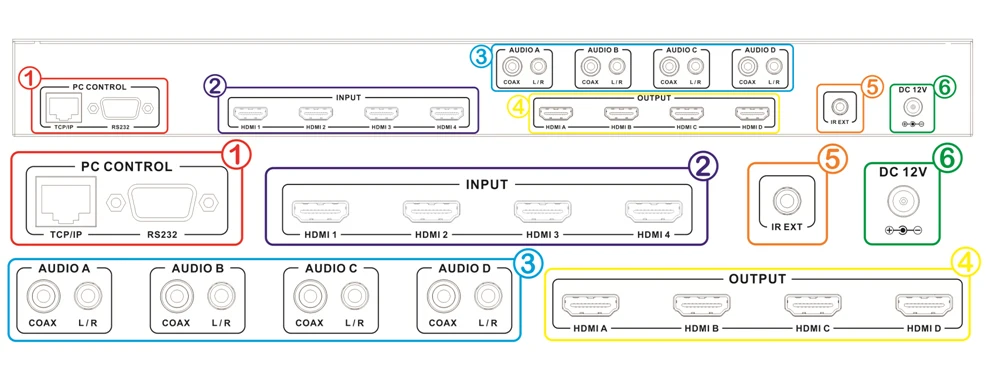

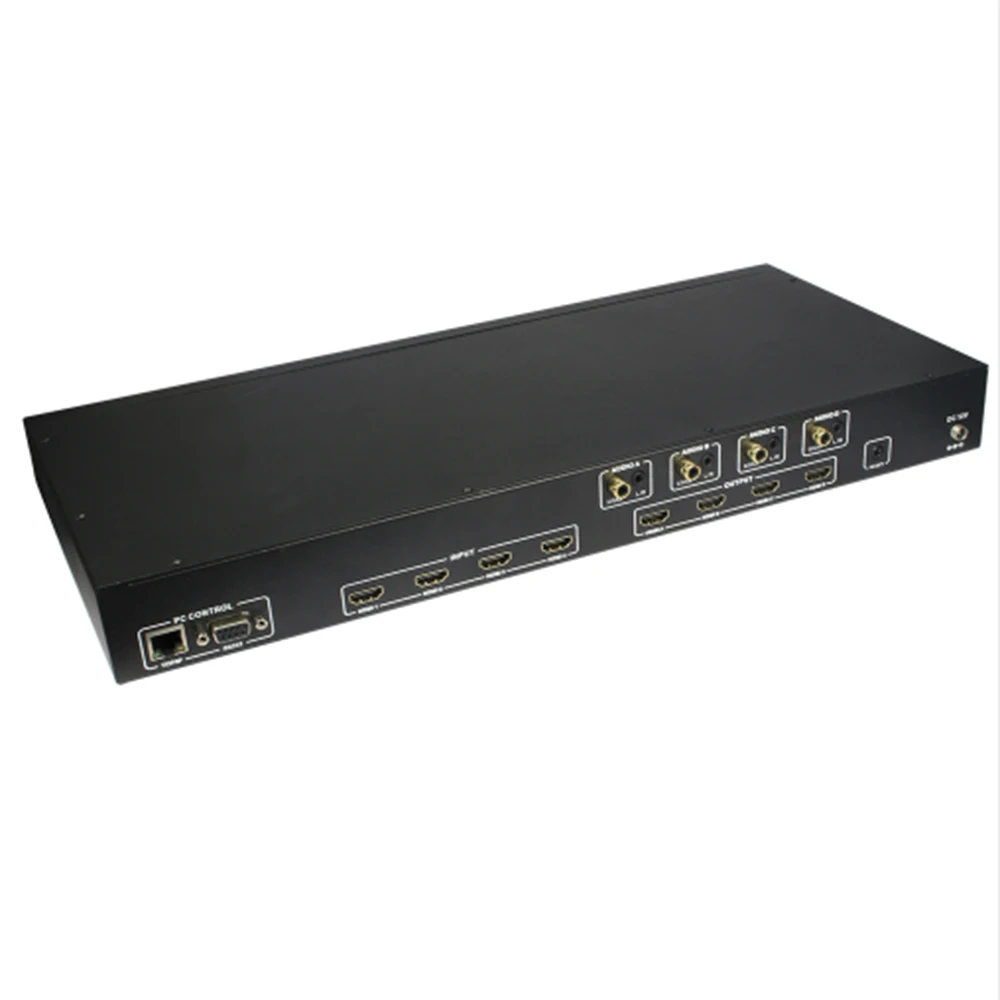

5,2 задний Панель

1. Управление ПКTCP/IPRS232

2.HDMI вход

3. Аудио выход

4. Выход HDMI

5. ИК EXT

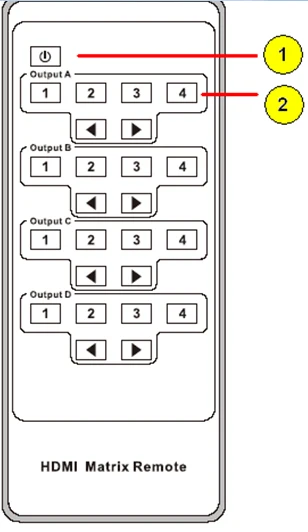

6. Удаленный Управление

.

7. Руководство пользователя контроллера ПК

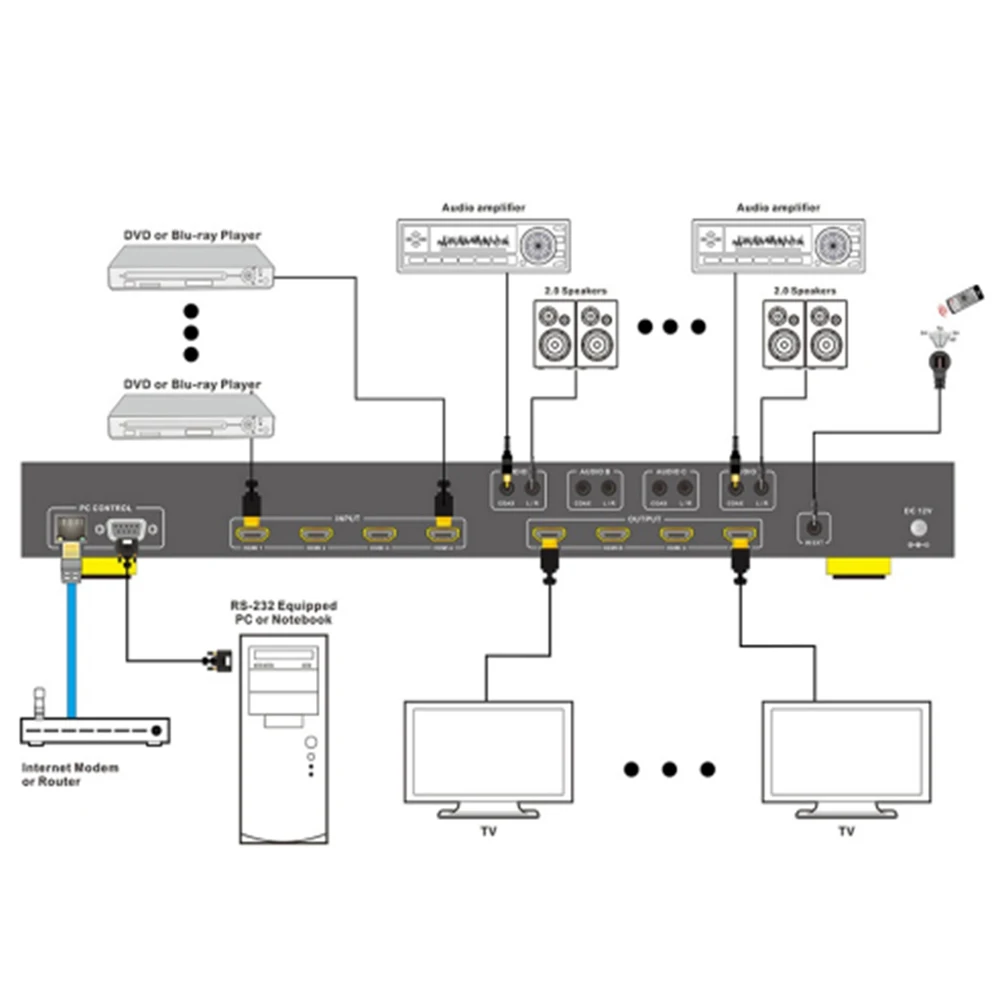

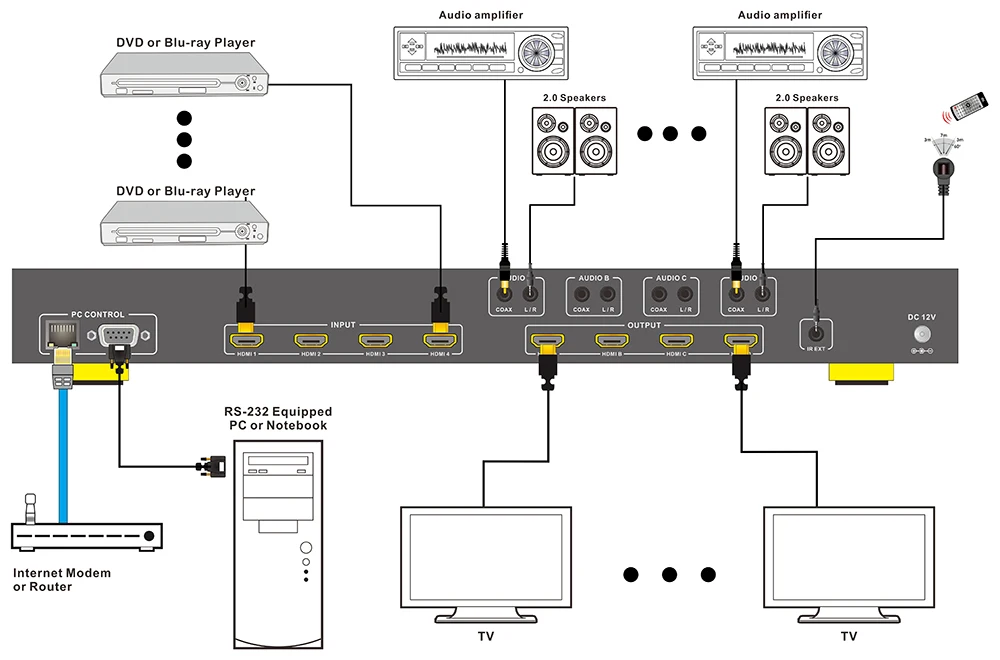

8. Базовая схема установки

1.Подключите до 4 источников, таких как Blue-Ray Player, игровая консоль, приемник a/V, кабель или спутниковый приемник и т. д. к каждому входному порту HDMI на устройстве. Не горячий штекер! Аккуратно вставьте и извлеките кабели с выключателем питания. Подключение и отключение, в то время как блок питания может привести к повреждению схемы.

2.Подключите каждый выход HDMI к дисплеям высокой четкости, таким как HDTV или HD проектор с входом HDMI. Обратите внимание, что высокоскоростные кабели HDMI рекомендуются для расстояний, которые необходимы для каждого соединения.

3.Подключите ИК-приемник к порту IR EXT на задней панели, если это необходимо.

4.Сначала Подключите адаптер питания постоянного тока, затем каждое устройство дисплея и устройство источника питания.
