DSO328 Мини цифровой осциллограф тестер 1msps 2 4 "на тонкопленочных транзисторах на

---

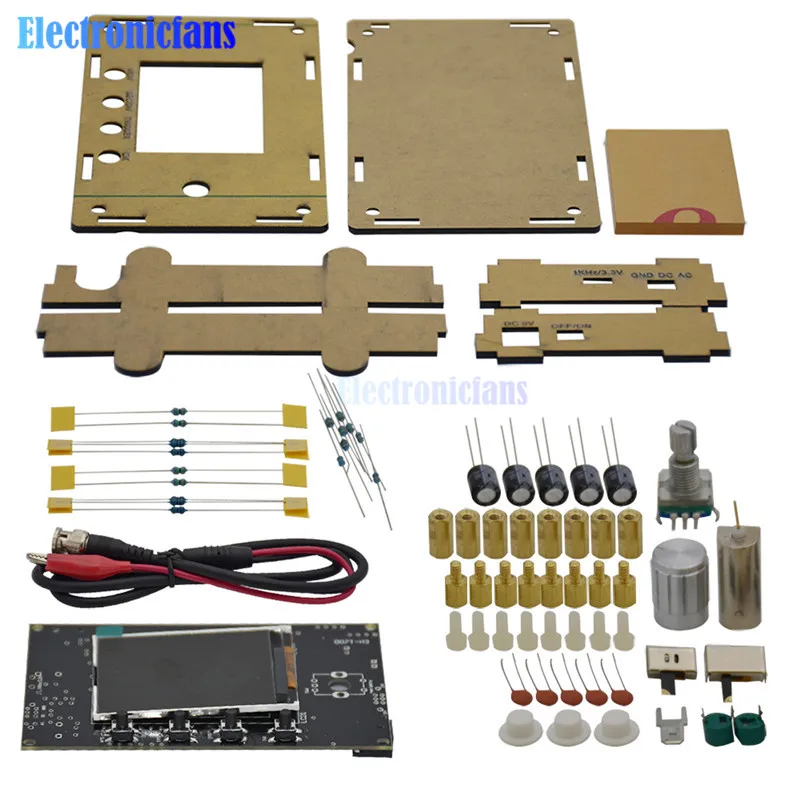

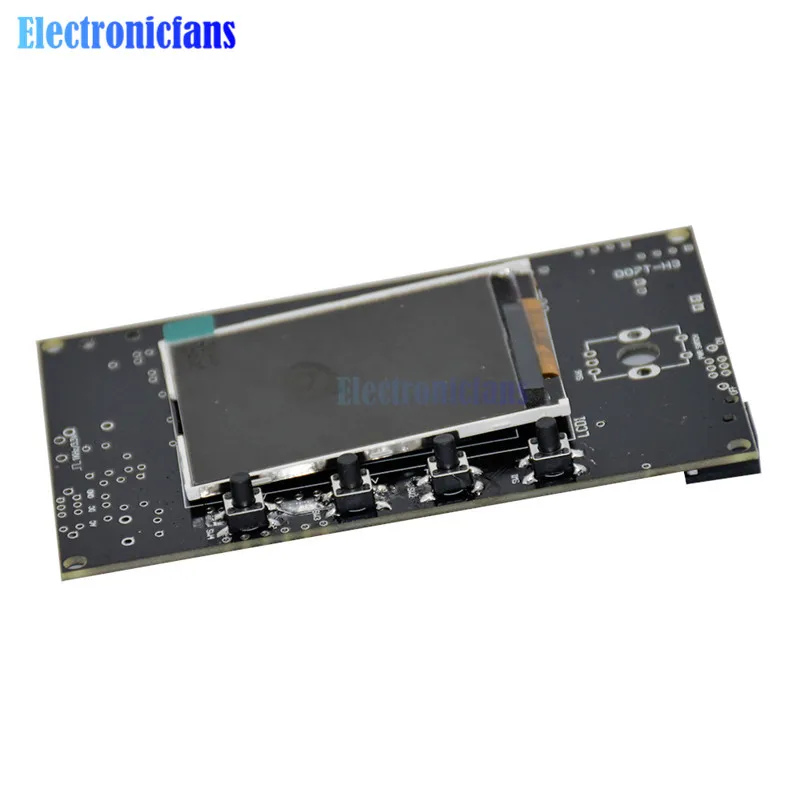

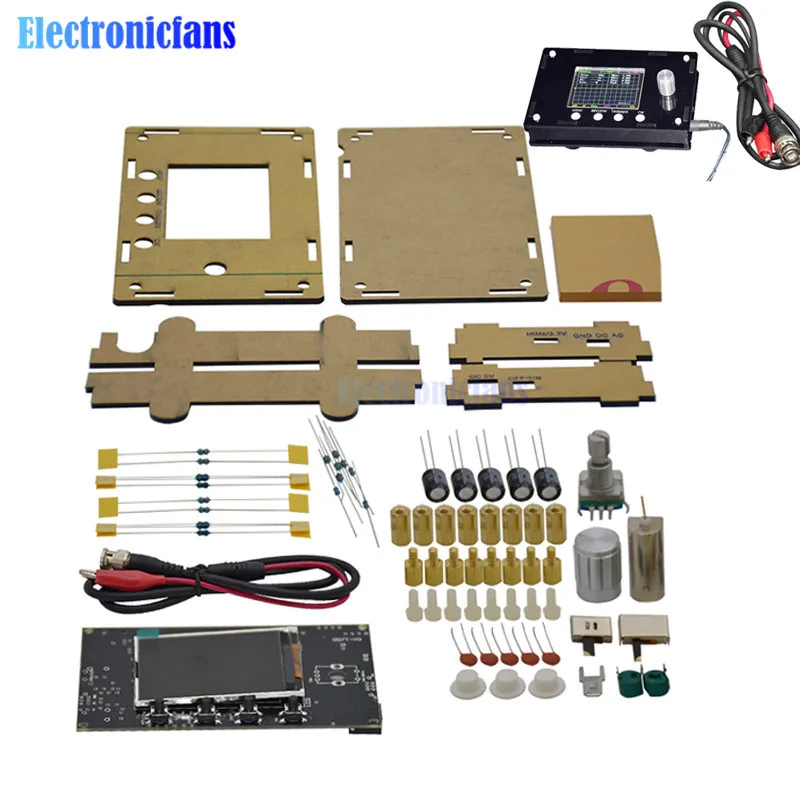

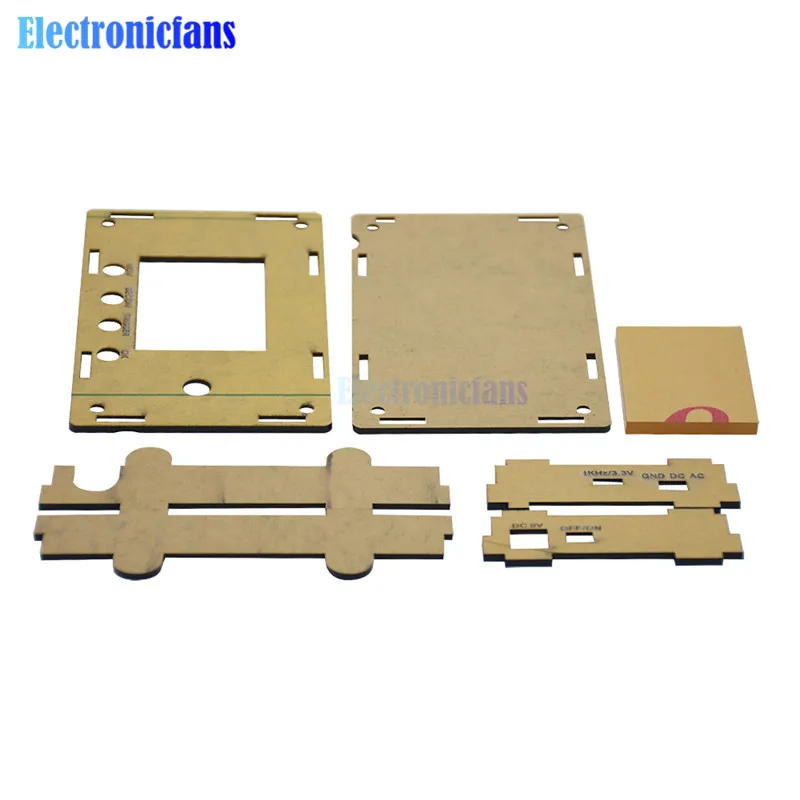

  Обзор: материнская плата     Этот мини-осциллограф предназначен для электронных любителей, чтобы узнать об электронике, пайке, программировании и STM32. Он содержит главный контроллер, TFT lcd и другие электронные компоненты для DIY функциональный мини цифровой осциллограф.(Это Набор для творчества)     Особенности:     Применение STM32 чип. Работает быстрее, чем DSO138, и хорошо обрабатывает данные. Запрограммирована заранее. Плата контроллера запрограммирована и протестирована перед отправкой с завода. Высокое качество и безопасность в использовании. Полный веселья. Это DIY набор и удовольствие, чтобы сделать свой собственный осциллограф. Особенно подходит для тех, кто интересует Пайка и STM32. С крутым черным чехол. В отличие от DSO138, этот чехол DS0311 оснащен чехлом cook black, что делает его удобным для использования в обучении и тестировании. Примечание: для этого осциллографа требуется источник питания постоянного тока 9 В 200 мА (не более 10 в, Или может сгореть)     Параметры:     Вход сопротивление: 1mом Аналоговая полоса пропускания: 0-200 кГц Максимальное входное напряжение: 50Vpp (1: 1 зонд), 400Vpp (10: 1 зонд) Максимальная частота дискретизации в реальном времени: 1 Msps Поставляется 1 Гц/3,3 В квадратная волна тестовый источник сигнала Точность: 12Bit Глубина буфера выборки: 1024 байт Вертикальная чувствительность: 5 мВ/Div-20 в/Div Регулируемое вертикальное смещение, и с инструкциями Режимы соединения: DC/AC/GND Диапазон горизонтального времени: 10μs/Div-50 s/Div (1-2-5 прогрессивный способ) С автоматическим, обычным и однократным режимом, легко запечатлеть форму волны момента Доступный подъемный или падающий триггер Регулируемое положение уровня триггера, и с инструкциями Отслеживаемая предыдущая форма триггера (отрицательная задержка) Может замораживать в любое время дисплей формы волны (функция удержания)     Дисплей и Управление   Тип подключения:   Источник питания: DC 8 V-10 V, рекомендуемый DC 9 V, не более 10 V Зонд: Подключите зонд к BNC     Управление:   Кнопка функции:   【V/DIV】: выбор чувствительности и вертикального положения 【SEC/DIV】: выбор для временной базы и горизонтального положения, 【Триггер 】: выбор для режима триггера, уровня триггера или края триггера 【OK】: Нажмите один раз, чтобы включить функцию удержания, второй Нажмите для выхода функции удержания 【ADJ】: стрелка, поворот влево и вправо, чтобы выбрать параметры, выбранный параметр будет выделен 【Муфта SWITHC】: муфта может быть переключена на DC, AC или GND. Когда он переключен на GND, вход осциллографа отключается от внешнего входа и подключается к земле, он же вход 0 В     Функция Управление   Переключатель выравнивания вертикального положения в GND, press【V/div】 в течение 3 секунд Панель параметров включить/выключить press【ok】 в течение 3 секунд, чтобы включить/выключить панель параметров. Сохранить форму волны нажмите 【ok】 и 【триггер 】в то же время, ток Форма волны будет сохранена в EEPROM; исходные данные будут заменены. Чтение формы волны Press【OK】and【SEC/div】 в то же время, он может читать Сигнал сохранен в EEPROM; он показан в режиме ожидания. Сброс до настройки по умолчанию Press【SEC/div】 and【trigger】 в течение 3 секунд Горизонтальное положение по центру Press【SEC/div】в течение 3 секунд, горизонтальное положение будет в Центр буфера формы волны Уровень триггера центрированный press【trigger в течение 3 секунд, уровень триггера будет в Центр амплитуды сигнала.       Регулировка с помощью зонда:     Регулируемый конденсатор триммера C3 и C5:   Подключите красный зажим зонда к выходному терминалу сигнала, черный зажим не подключается Включите осциллограф для запуска, нажмите на кнопку в течение 3 секунд. Tнижняя часть экрана показывает выход амплитуды тестового сигнала, а затем press【ADJ】 для регулировки амплитуды до 0,1 в Установите чувствительность до 50 мВ, Отрегулируйте уровень триггера, чтобы сделать сигнал стабильным Отрегулируйте C3, чтобы Форма волны была под прямым углом. C3 Регулировка закончена Press【adj】 для регулировки амплитуды до 3,3 В и установки чувствительности до 1 в, отрегулируйте C5, чтобы Форма волны была прямоугольной.     Упаковочный лист:   1 комплект x DSO328 Мини цифровой осциллограф-тестер 1msps 2,4 "на тонкопленочных транзисторах на тонкоплёночных транзисторах ЖК-дисплей Atmega328p STM32 12 бит зонд BNC превышать DSO138 DSO311 DC 9 V DIY Наборы
