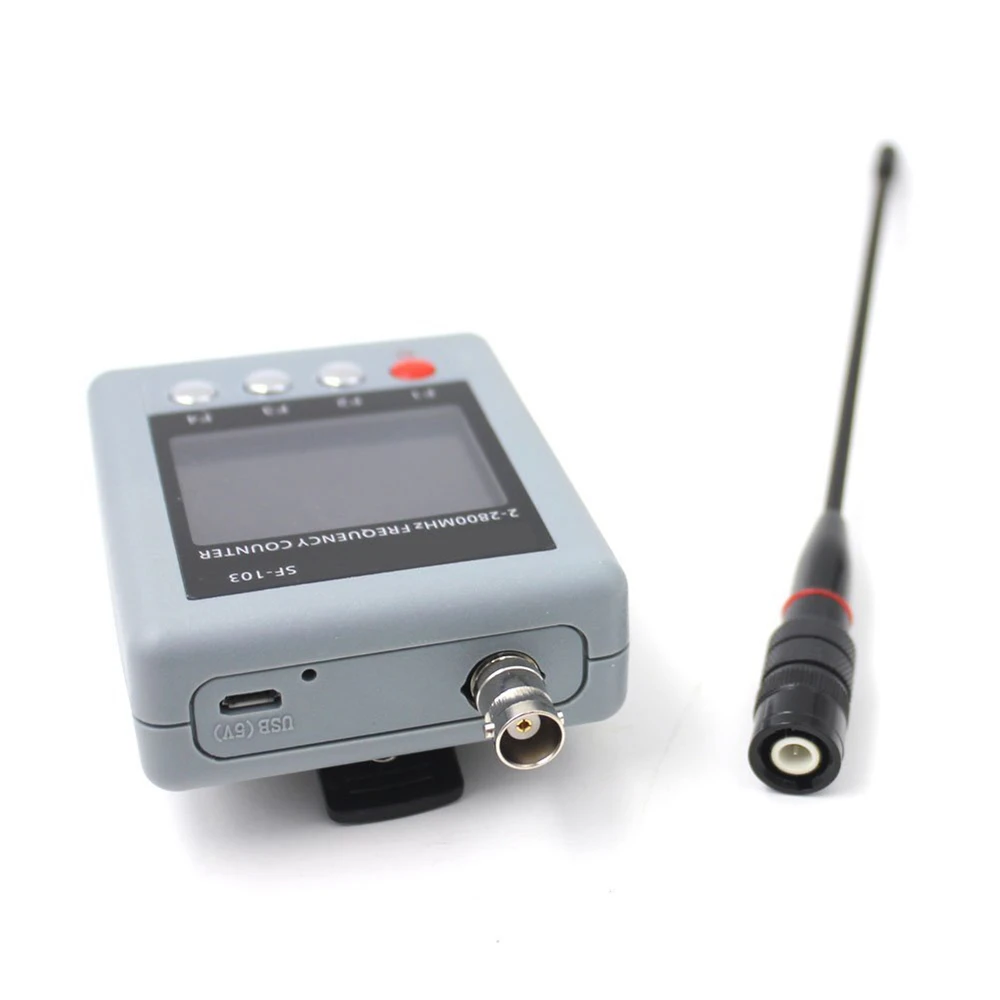

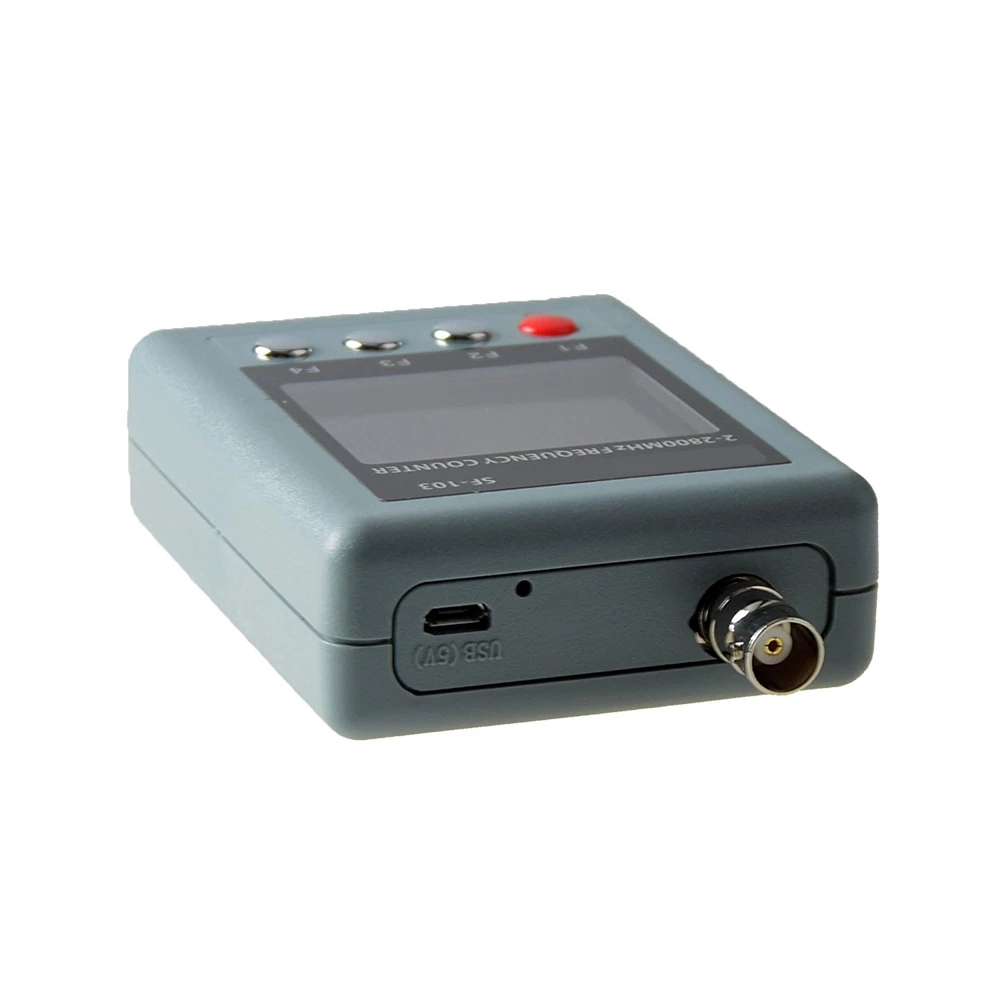

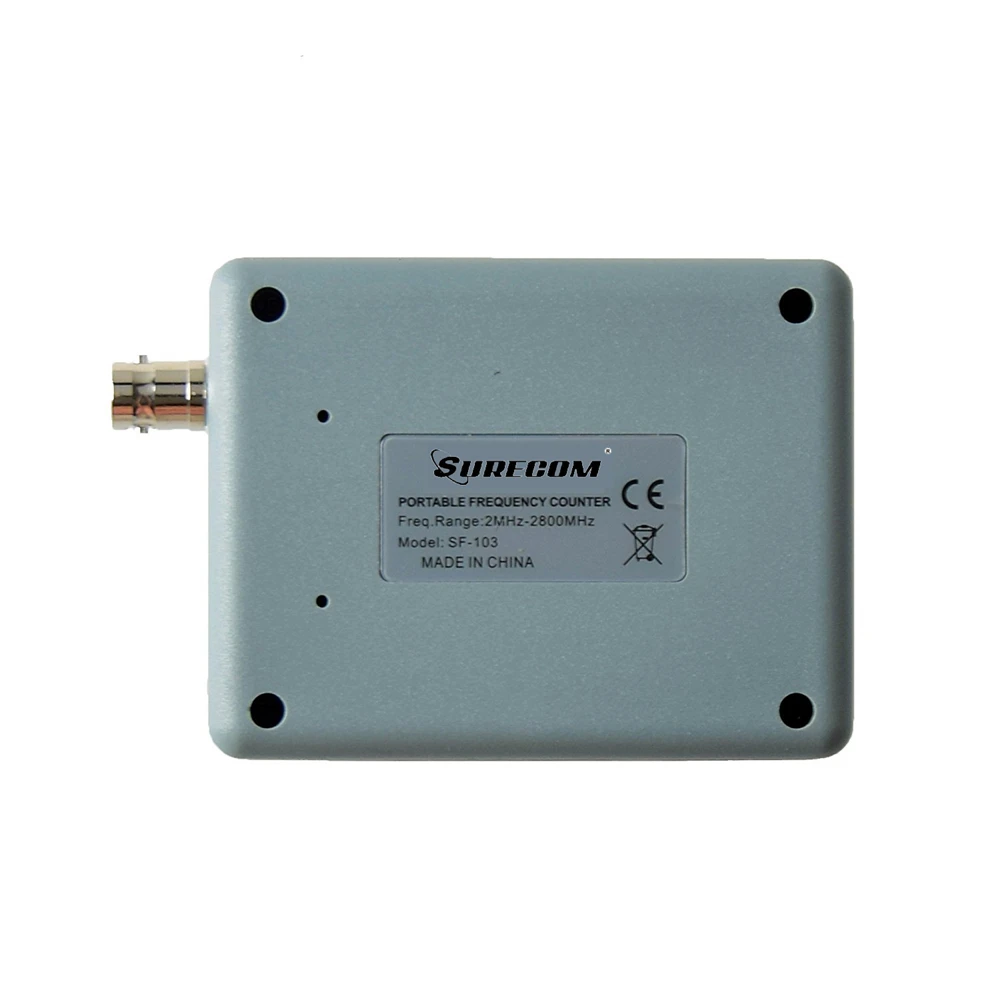

SURECOM SF-103 ручной счетчик частоты является более практичным счетчиком, даже передовые функции, такие как измерение прочности поля включены. Компактный, действительно карманный, испытательный инструмент предназначен для удобства использования и надежной работы. Поставляется в комплекте с внутренним литий-ионным аккумулятором, настенным зарядным устройством переменного тока и антенной.

Введение:

• Частотомер Способен измерять параметры частоты непрерывного несущего сигнала рации, с индикатором силы сигнала.
  Это инструмент для технического обслуживания персонала, частота тестирования и сила сигнала для беспроводных энтузиастов.
• Этот портативный счетчик частоты предназначен для подсчета непрерывного волнового сигнала, поступающего от двухстороннего радио.
• Есть простые диапазоны для вас на выбор. Диапазоны охватывают большую часть частоты двухсторонних радиоприемников, которые вы хотите измерить.
• Его четырехкнопочное управление легко использовать, а его маленький размер позволяет носить его в любом месте.
• Работа с помощью осциллятора TCXO (температурная компенсация X'tal (кристалл), в диапазоне-45 ℃ ~ 65 ℃ может достигать ± 2 ~ ± 4ppm точности
• Это включает в себя очень интересные Частотные зоны, такие как 2 м радио, все VHF и UHF
• DMR радиосигнал e счетчик частоты.
• GUI уровень заряда батареи

Характеристика и спецификация:

• Диапазон частот два выбора: 2 МГц-200 МГц/27 МГц-2800 МГц
• CTCSS/DCS декодер
• Счетчик частоты цифровой режим для DMR радио
• Работа от TCXO (температурная компенсация X'tal (кристалл) осциллятор) 2 ~ 2.5ppm
• Время отклика частоты: 0,2-0,5 сек. (CTCSS/CDCSS> 0.5-1сек)
• TFT цветной дисплей 240x320, ЖК-дисплей с затемненным уровнем
• Встроенный литий-ионный аккумулятор
• Вес нетто: 113 г
• 4 кнопки управления
• Автоматическое выключение 1-9 минут
• Светодиодный индикатор зарядного аккумулятора

Упаковка включает:

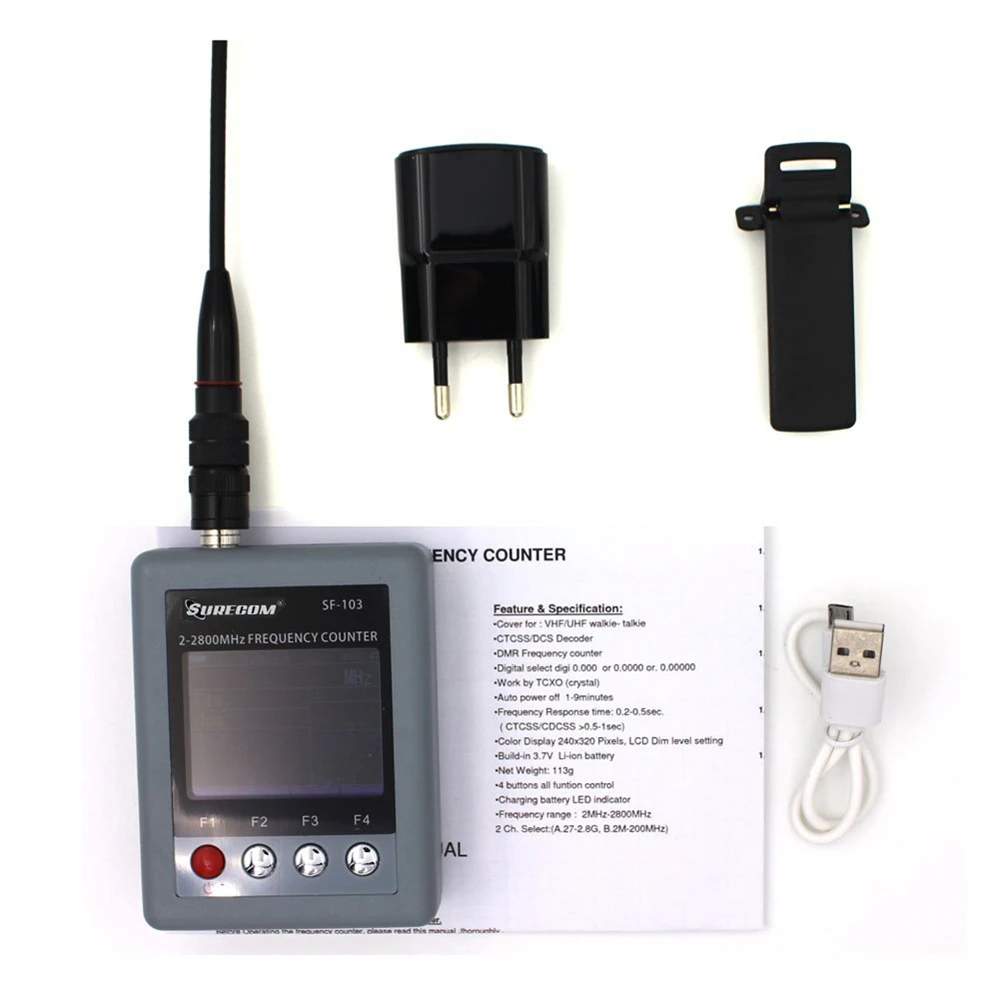

1 x SF-103 счетчик частоты
1 x Двухдиапазонная UHF / VHF антенна
1 x Зажим для ремня
1 зарядное устройство USB с кабелем.
1 х руководство на английском языке

Руководство пользователя:

1,1 включение/выключение питания:
Включите питание, нажмите и удерживайте [красный ключ] на 3 секунды
Выключите питание, нажмите и удерживайте [красную клавишу] на 3 секунды количества вниз до 0

1,2 Зарядка аккумулятора:
Подключите шнур питания к адаптеру, micro usb Подключите SF103
Светодиодный индикатор: * Зарядка красного света * полный зеленый свет

1,3 Настройка диапазона частот:
Нажмите [F2.stop],[F3 -->] выберите функцию «Rang»
Нажмите [F4 Ent] выберите 27M-2,8G(27MHz-2800MHz) /<= 200MHz (ниже 200MHz) ,
И затем нажмите [F2] для запуска

1,4 настройка времени ворота:
Нажмите кнопку [F2.stop],[F3 ---> ] выберите функцию «Gate»
Нажмите [F4 Ent] выберите: 0,1 s/0,25 s / 0.5s/1,0 s, а затем нажмите [F2] для запуска

1,5 Настройка счетчика частоты digi:
Нажмите [F2 ] botton ,[F3 --->] выберите функцию «ворота»
Нажмите [F4 Ent] выберите: 3 / 4/5/6, а затем нажмите [F2] для запуска
! 27 МГц-2,8 ГГц только для 3/4, 2-200 МГц для 3 / 4/5/6, подробности см. В таблице 1:

1,6 как проверить частоту цифрового DMR радио
Нажмите [F2 ] botton ,[F3 --->] выберите функцию «Тип»: Нажмите [F4] выберите аналоговый/цифровой (DMR) ,
И затем нажмите [F2] для запуска
! Примечание. Цифровой режим имеет только 3 знака после запятой.

1,7 как ADJ. Частотный режим 27 МГц-2,8 ГГц: (см. PIC.2)
Нажмите, [Меню F3] , [F3 вниз] / [ F4 вверх], чтобы выбрать ворота (0,1 s/0,25 s/0.5s/1,0 s)
Нажмите, [F2 Edit] / [F3 - ] и [F4 +], чтобы выбрать +/- 99
Нажмите, [F1. Main] exit, а затем нажмите [F4 save] для сохранения настроек. ([F1] не сохраняет для выхода)

1,8 как настроить режим частоты 2-200 МГц: (см. PIC.1)
Настройте PCB VR1 (переменное сопротивление)
(Завод был установлен точно, например, нетехнический персонал не настроен)

1,9 как использовать [Меню F3] режим: (см. PIC2)
Нажмите, [F3 - ] / [ F4 +] выберите функцию, а затем нажмите [F2 edit] для режима редактирования,
Нажмите [F3 - ] / [ F4 +], чтобы изменить данные.
Нажмите, [F1. Main] exit, а затем нажмите [F4 save] для сохранения настроек. ([F1] не сохраняет для выхода)

Внимание:
1) Макс. Прямой входной сигнал 5Vp-p
2) запрещается прямой доступ к выходу радиоантенны, что приводит к повреждению счетчика частоты

Разрешение дисплея частоты/CTCSS, диапазон декодирования частоты DCS

Как проверить CTCSS/DCS код
1. Радио должно быть 132-173 / 200-260 МГц/400-519 МГц
2. Радио должно быть аналоговым

CTCSS/DCS декодер для Аналогового режима

CDCSSДля Аналогового режима (только код N)

Характеристики для частоты SF401/SF103
