DIY датчик скорости ветра выходное напряжение 0-1,2 в

Красный кабель: Питание +

Черный: питание-(при подключении схемы SCM черная линия подключается к GND, а красная линия используется в качестве выборки напряжения для доступа к соответствующим AD порту микроконтроллера.)

Длина кабеля: 3 м

Датчик скорости ветра состоит из небольшого мотора щетки постоянного тока и вращающегося воздушного стакана с тремя чашками. Принцип работы заключается в том, что когда окружающая среда имеет горизонтальный поток воздуха, вращающаяся воздушная чашка может производить вращение и управлять небольшим двигателем для производства напряжения. Его напряжение в основном пропорционально скорости вращения. Используя это напряжение сигнала, скорость окружающего ветра может быть измерена.

Максимальная допустимая скорость ветра этой скорости ветра составляет 200 км/ч, максимальное выходное напряжение-не более 5 В, нормальный диапазон использования-менее 100 км/ч скорость ветра, при нормальных условиях выходное напряжение составляет 0-1 в.

Датчик самостоятельно генерирует, нет дополнительного источника питания, когда происходит вращение ветра, генерирует сигнал напряжения.

Точность скорости ветра является общей, она подходит только для всех видов контроллеров для обнаружения скорости окружающего ветра, сбора сигнала значения напряжения для контроля, И не подходит для применения уровня прогноза погоды.

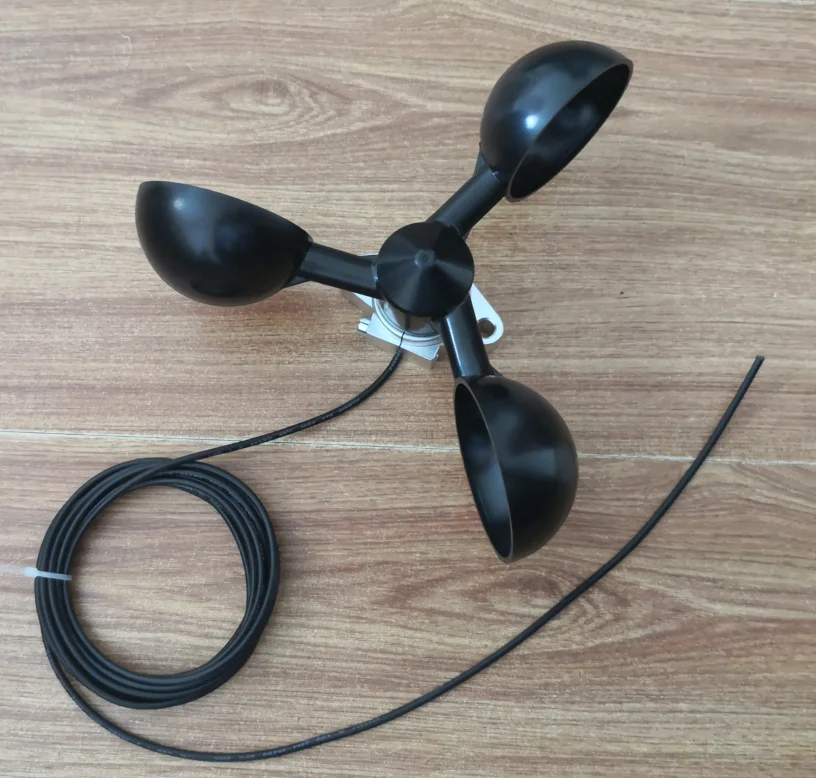

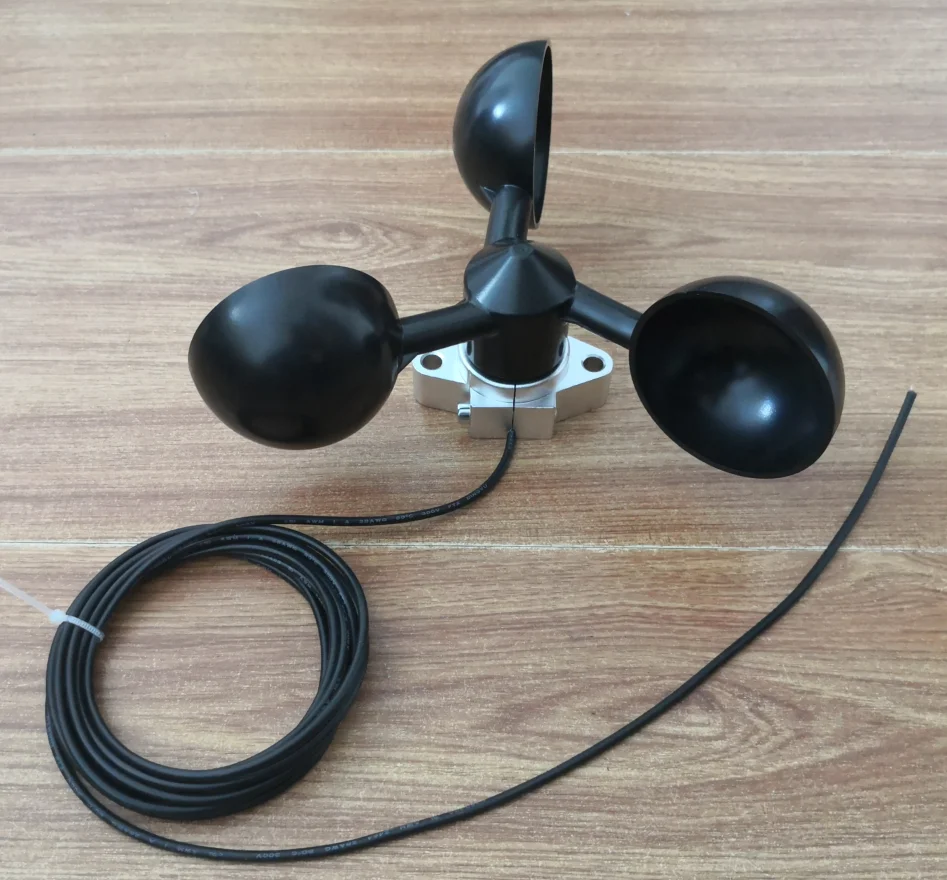

Чертежи готовой продукции:

Готовое изделие устанавливается в горизонтальном положении, чтобы убедиться, что положение установки не легко накапливается и легко обнаруживается изменение скорости окружающего ветра. Готовый продукт имеет функцию предотвращения дождя, но не замачивания дождевой воды. Сигнальная Выходная линия около 3 метров, необходимо расширить, в зависимости от цвета, соответствующего подключения. Высота изделия около 9 см, диаметр вращения около 22 см.

Определение проводки: выход напряжения красного сигнала (0-1 в, максимум не более 5 В, может быть непосредственно подключен к MCU AD аналогового порта, Черный GND и MCU цепи могут быть разделены)

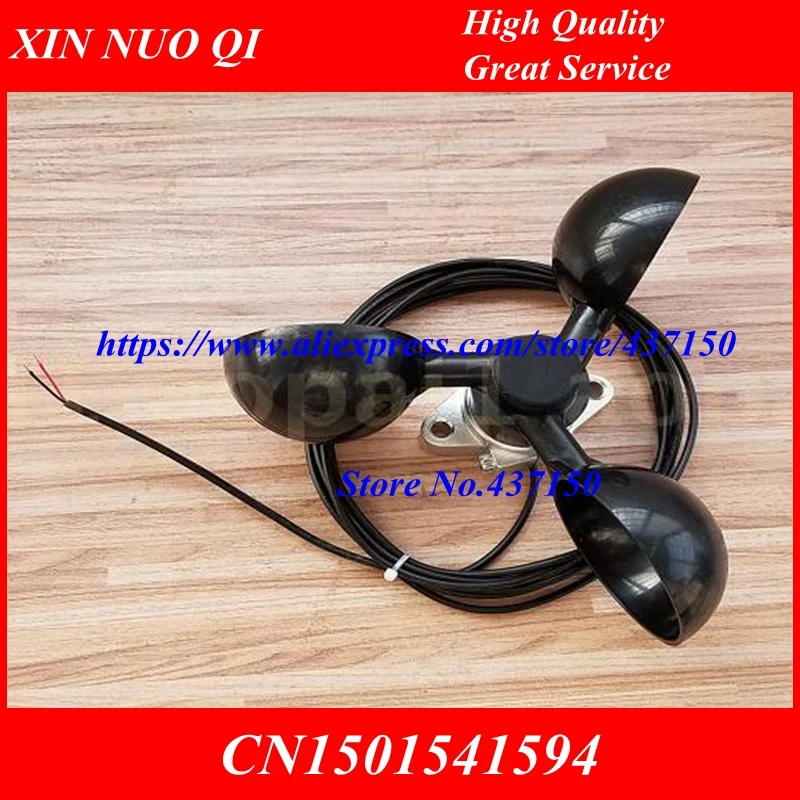

Датчик скорости ветра состоит из базового двигателя и трехчашечного роторного узла с помощью вставки:

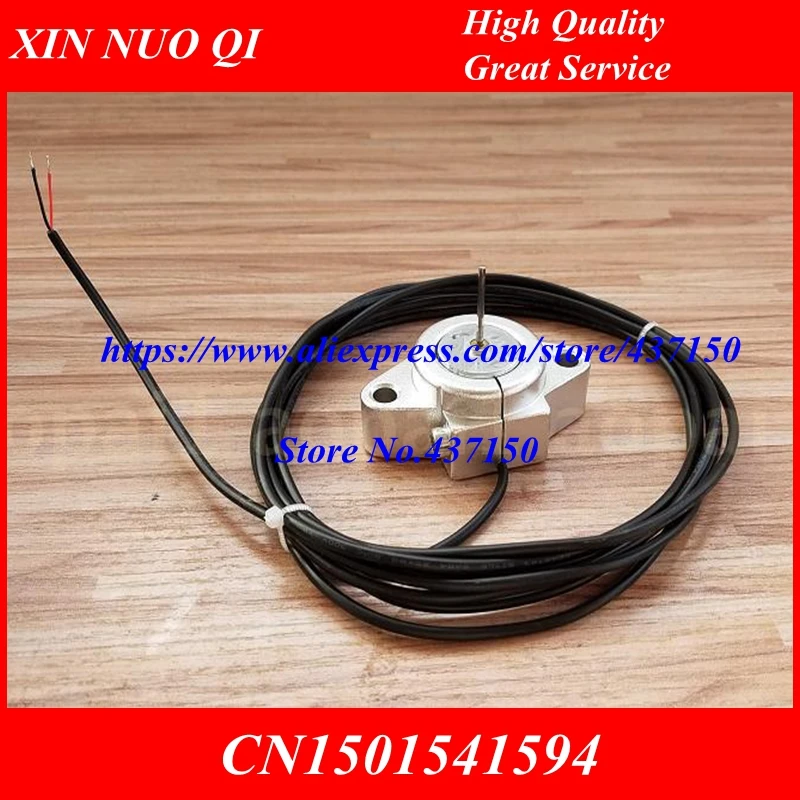

Основная часть-Цинковый алюминиевый сплав, его режим фиксации-два интервала 56 мм, диаметр отверстия около 6 мм, можно использовать два болта M6 для фиксации. Двигатель генератора сигнала, зафиксированный в основании, верхняя часть была водонепроницаемой обработкой клея, сигнальная линия-две основные линии, по умолчанию около 3 метров в длину, сигнальная линия Красного цвета-сигнал

Напряжение, черный-GND.

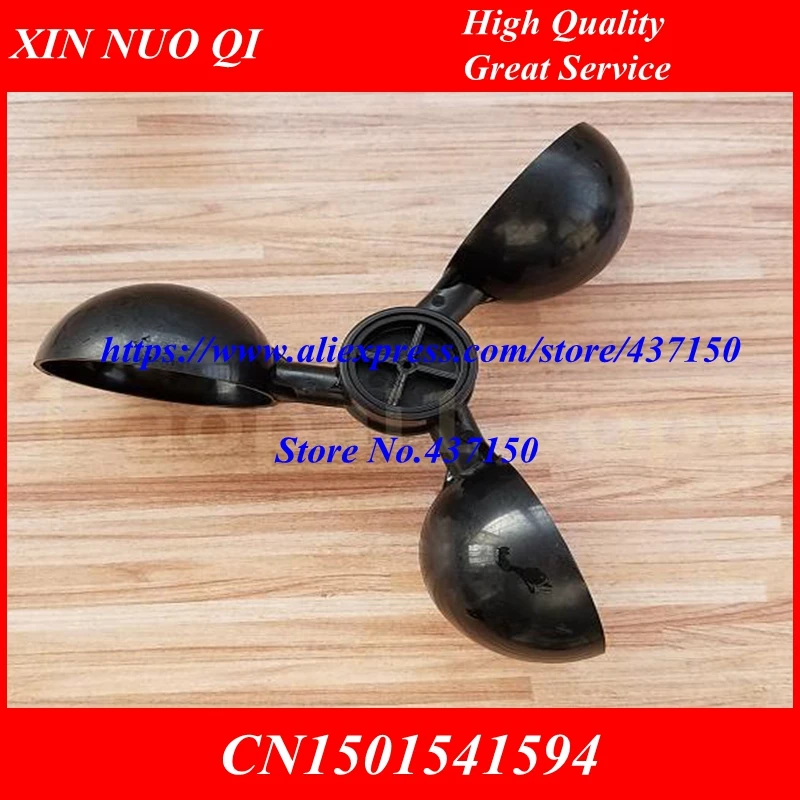

Роторная воздушная чашка в сборе изготовлена из УФ-стойкого антивозрастного пластикового прессформы, и ее нижнее отверстие может быть вставлено в вал двигателя. Управляйте двигателем, чтобы вращаться при вращении.

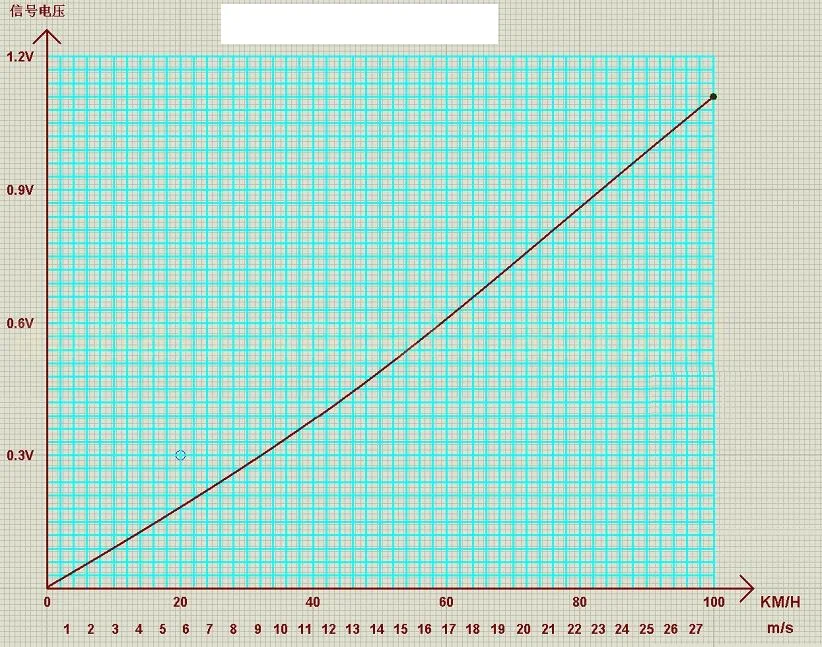

Формула расчета скорости ветра и выходного напряжения сигнала:

При использовании компьютерной программы с одним чипом Соответствующая скорость ветра может рассчитываться приблизительно по следующей формуле:

Напряжение (В) * 90 = км/ч (скорость ветра)

Напряжение (В) * 25 = м/с (скорость ветра)

Если только контроллер в качестве порога для сравнения, может быть прямое использование сравнения напряжения.

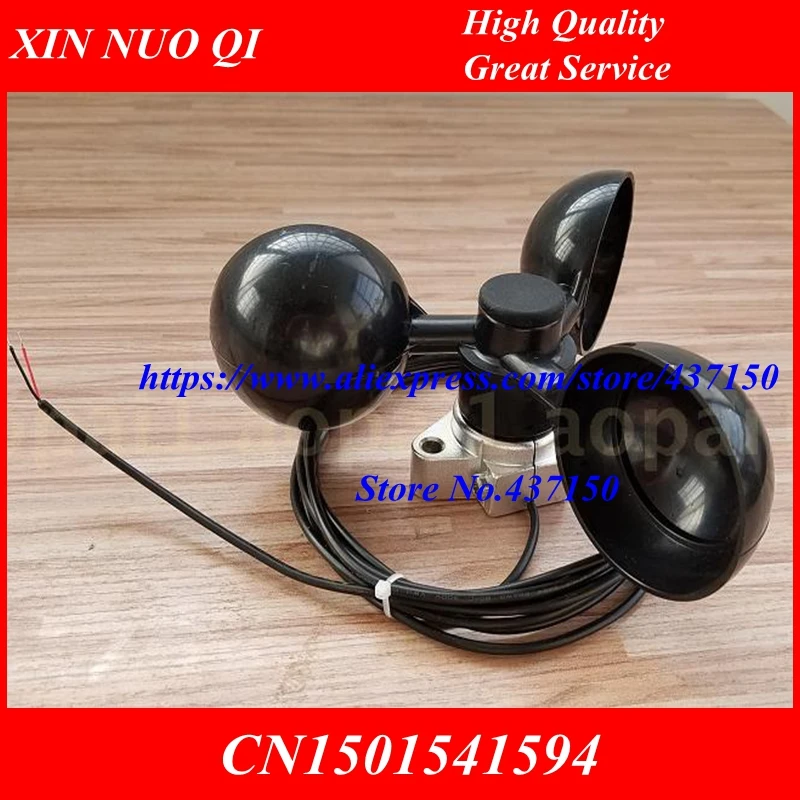

Датчик скорости ветра для защиты от дождя, с использованием трех полусферических чаш диаметром 6 см, установка ветки 120 градусов, под действием ветра, может вращаться, чем больше скорость ветра, более быстрое вращение.

Тестовое видео: Http:/Wechat

Блок вращения ветра вращается, диаметр около 20 см, который приводит в движение небольшой генератор постоянного тока производит напряжение постоянного тока, скорость ветра высокая, напряжение постоянного тока выше, самый высокий может производить 1,2 V напряжение постоянного тока, скорость ветра и конкретные параметры выходного напряжения Параметры относятся к следующим параметрам, Ошибка составляет около 10%, если приложение является важным случаем, пожалуйста, примите во внимание ..

Основание представляет собой литье из цинкового сплава и может быть закреплено на требуемом месте двумя винтами 6 мм.

Датчик ветра ведет к проводу около 3 метров, а красный-черный. Когда схема SCM применена, черная линия подключена к GND, а красная линия используется в качестве выборки напряжения для доступа к соответствующим AD порту микроконтроллера.

Полезная модель относится к работе DIY, подходит для аппликации «сделай сам» или точность классификации не является сильной или требует использования случаев, например, для порога измерения скорости ветра, не подходит для использования профессиональных метеоизмерений или других важных случаев.
