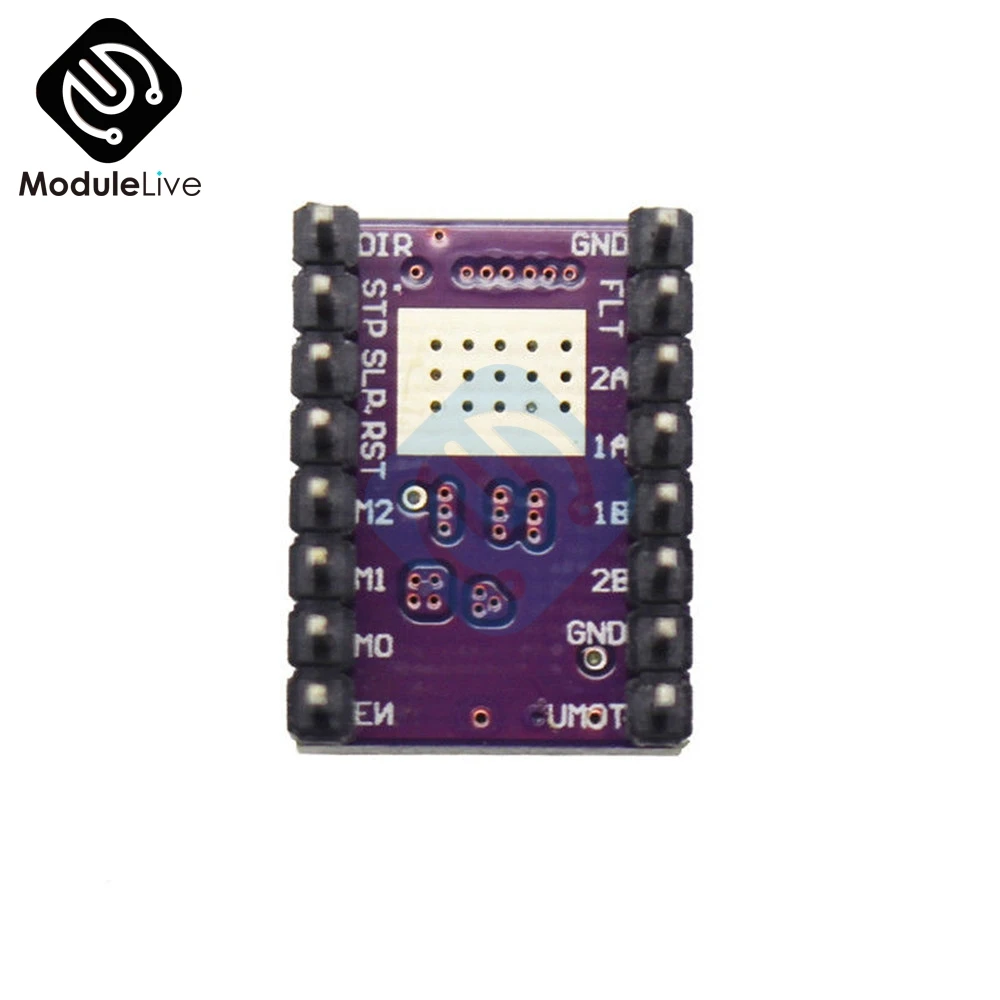

Модуль Stepstick Drv8825 для 3D принтера драйвер шагового двигателя Reprap 4 PCB плата румбы

Модуль Stepstick Drv8825 для 3D принтера драйвер шагового двигателя Reprap 4 PCB плата румбы

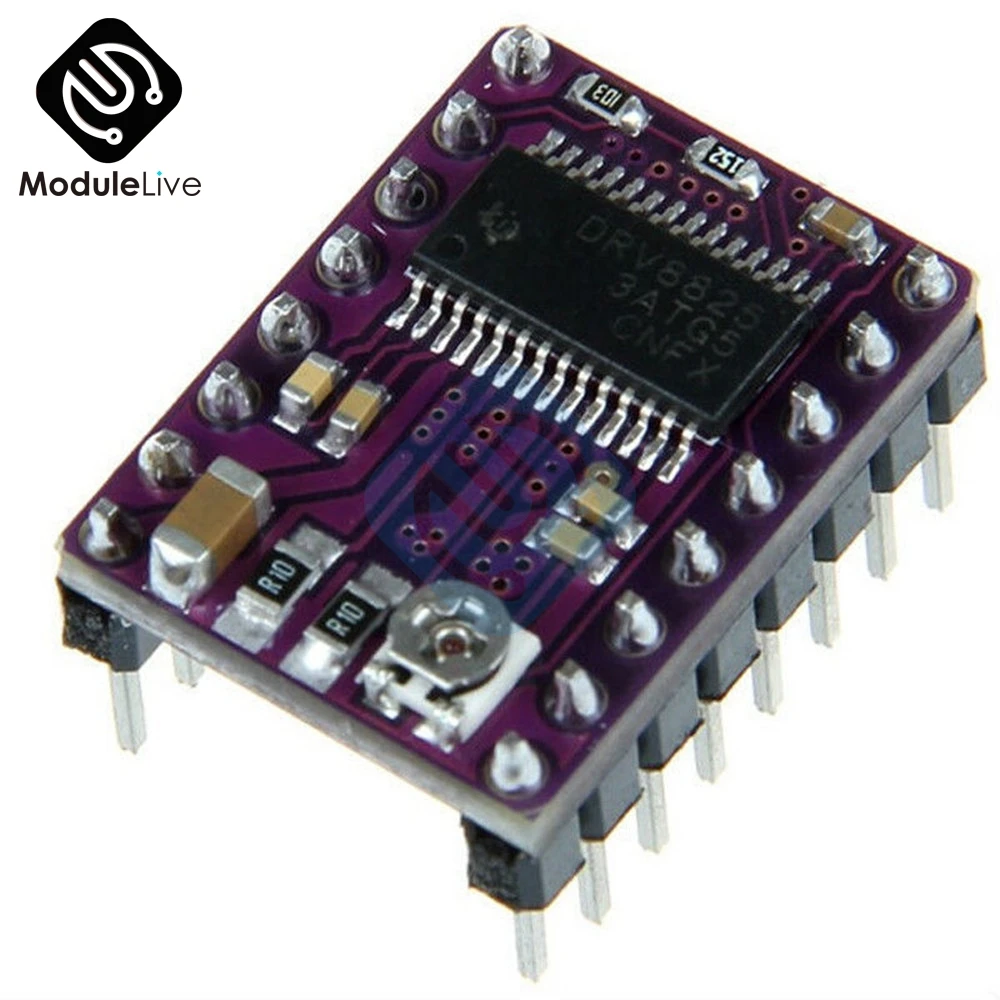

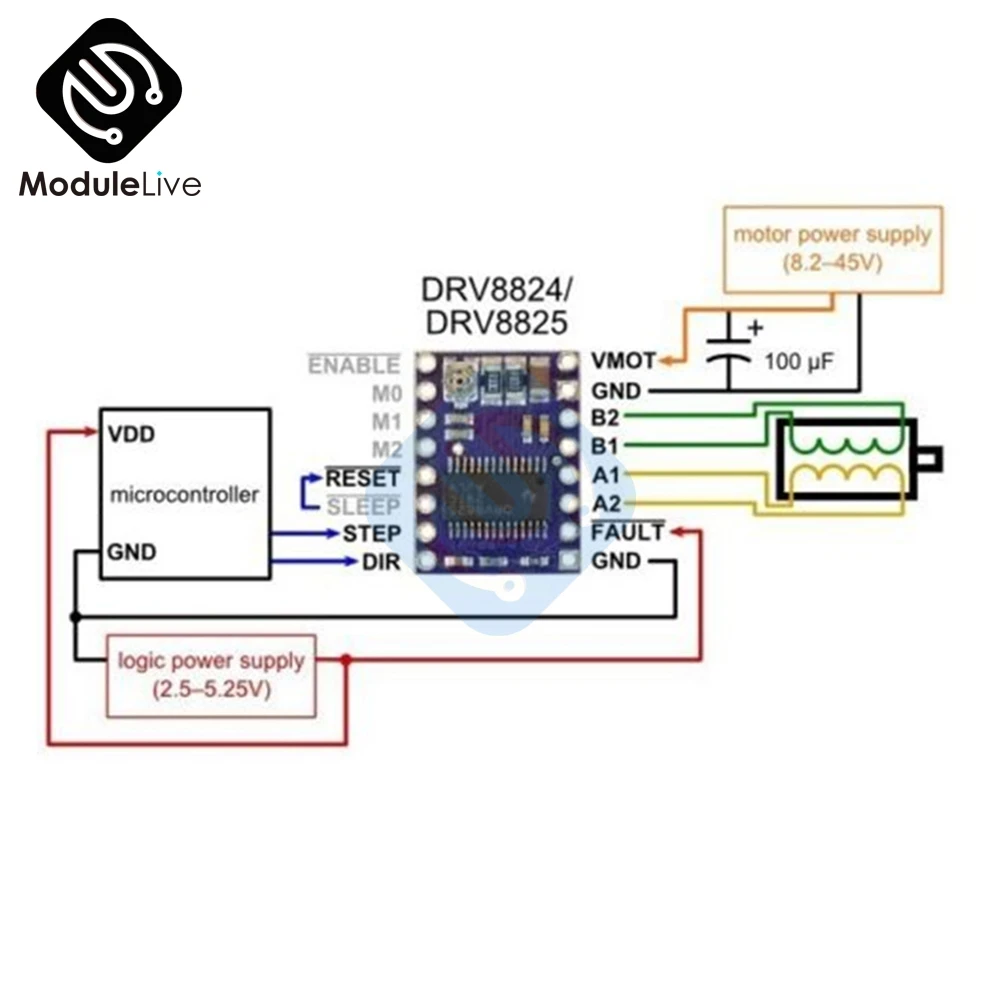

 Этот модуль PCB сейчас, Пожалуйста, знайте это.   Драйвер шагового двигателя DRV8825 является разделительной доской для микрошагового биполярного шагового двигателя TI DRV8825. Модуль имеет pinout и интерфейс, которые почти идентичны тем из наших A4988 шагового двигателя платы драйвера, таким образом, он может быть использован в качестве более высокой производительности замены для этих досок во многих приложениях.

DRV8825 оснащен регулируемым ограничением тока, защитой от перегрузки по току и перегрева и шестью микрошаговыми разрешениями (до 1/32 шагов). Он работает от 8,2-45 В и может доставить до приблизительно 1,5 А на фазу без теплоотвода или принудительного воздушного потока (рассчитан на до 2,2 а на катушку с достаточным дополнительным охлаждением).


1 простой интерфейс управления шагами и направлением

2Six различные разрешения шагов: полный шаг, полушаг, 1/4-шаг, 1/8-шаг, 1/16-шаг и 1/32-шаг

3. Регулируемое Управление током позволяет установить максимальный выходной ток с потенциометром, что позволяет использовать напряжение выше номинального напряжения вашего шагового двигателя для достижения более высоких скоростей

445 в Максимальное напряжение питания

5 встроенных регуляторов (нет внешнего логического напряжения)

6 CAN Интерфейс непосредственно с 3,3 V и 5 V системами

7over-температурное тепловое выключение, отключение по току и блокировка под напряжением

Защита от коротких замыканий

94 слоя, 2 унции меди PCB для улучшения рассеивания тепла

10 открытая жесткая наземная прокладка под драйвером IC на нижней части PCB11 размер модуля, pinout и интерфейс соответствуют тем из наших A4988 шагового двигателя перевозчиков драйверов в большинстве случаев (см. Нижнюю часть этой страницы для получения дополнительной информации)       Этот продукт является несущей платой или разделительной платой для драйвера шагового двигателя TI DRV8825; поэтому мы рекомендуем внимательно прочитать данные DRV8825 (1 MB pdf) перед использованием этого продукта. Этот драйвер шагового двигателя позволяет управлять одним биполярным шаговым двигателем до 2,2 A Выходной ток на катушке (см. Раздел, касающийся рассеивания мощности ниже, для получения дополнительной информации). Вот некоторые ключевые особенности драйвера:

Простой интерфейс управления шагами и направлением
Шесть различных шаговых решений: полный шаг, полушаг, 1/4 шаг, 1/8 шаг, 1/16 шаг и 1/32 шаг
Регулируемое Управление током позволяет установить максимальный выходной ток с потенциометром, что позволяет использовать напряжение выше номинального напряжения вашего шагового двигателя для достижения более высоких скоростей
Интеллектуальное управление разделкой, которое автоматически выбирает правильный текущий режим распада (быстрый спад или медленное спад)
45 в Максимальное напряжение питания
Встроенный регулятор (нет внешнего логического напряжения)
Может напрямую взаимодействовать с системами 3,3 В и 5 В
Температурное выключение, отключение по току и блокировка под напряжением
Защита от короткого замыкания и короткого замыкания
4-слойная, 2 унции меди PCB для улучшения теплоотвода
Открытая жесткая наземная прокладка под драйвером IC на нижней части печатной платы
Размер модуля, pinout и интерфейс совпадают с размерами наших A4988 шаговых приводов двигателей в большинстве случаев (см. Нижнюю часть этой страницы для получения дополнительной информации)
Мы также несем Перевозчик шагового двигателя DRV8824, который может служить прямой заменой переносчика DRV8825 при использовании шагового двигателя с более низким током. DRV8824 может поставлять только до 0,75 А на катушку без теплоотвода (1,2 А макс. при надлежащем охлаждении), но он имеет более крупные резисторы, которые обеспечивают лучшую производительность микрошагового механизма, чем переноска DRV8825 при низких токах. Единственный способ сказать нашему перевозчику DRV8824 кроме перевозчика DRV8825-это маркировка на IC драйвера; если у вас есть смесь из двух, вы можете рассмотреть возможность их маркировки (на нижней шелкографии есть пустой квадрат, который вы можете использовать для этого). Для применений низкого напряжения, рассмотрите наш pin-совместимый Перевозчик DRV8834, который работает с напряжением питания двигателя как низко как 2,5 V.

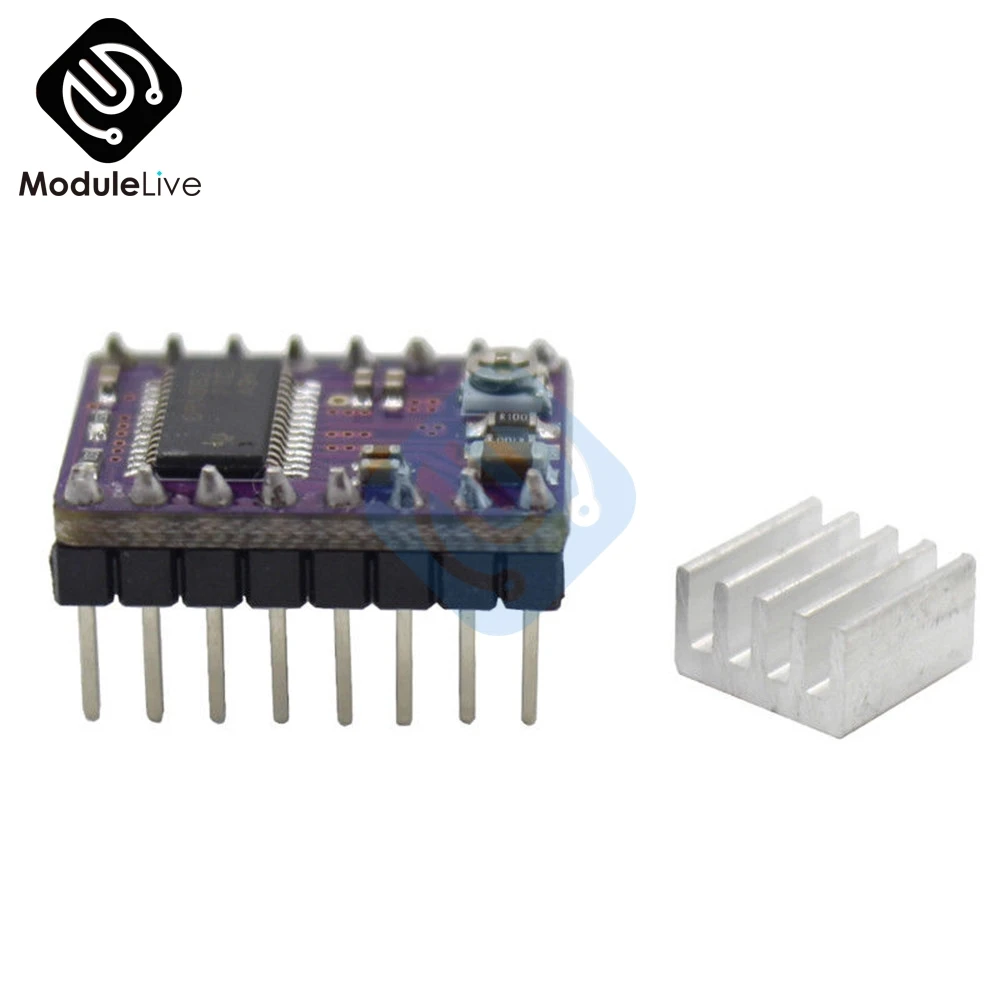

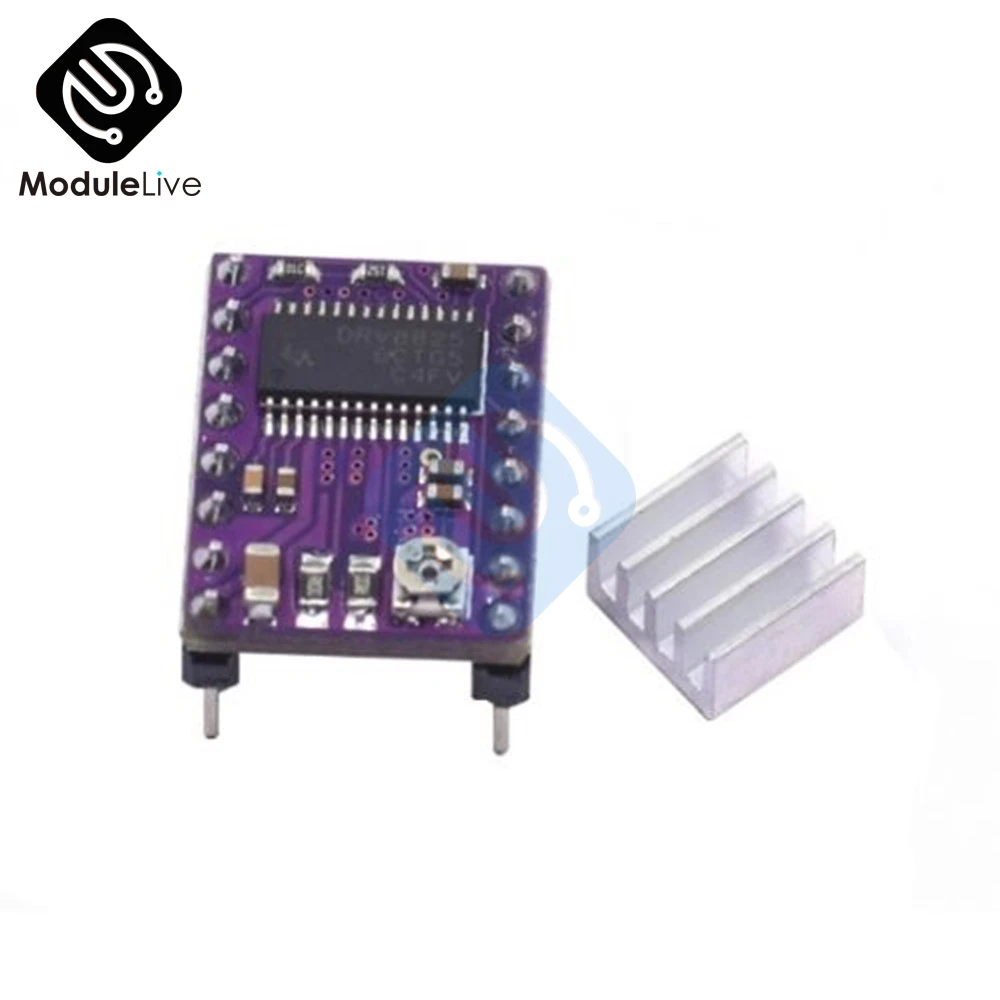

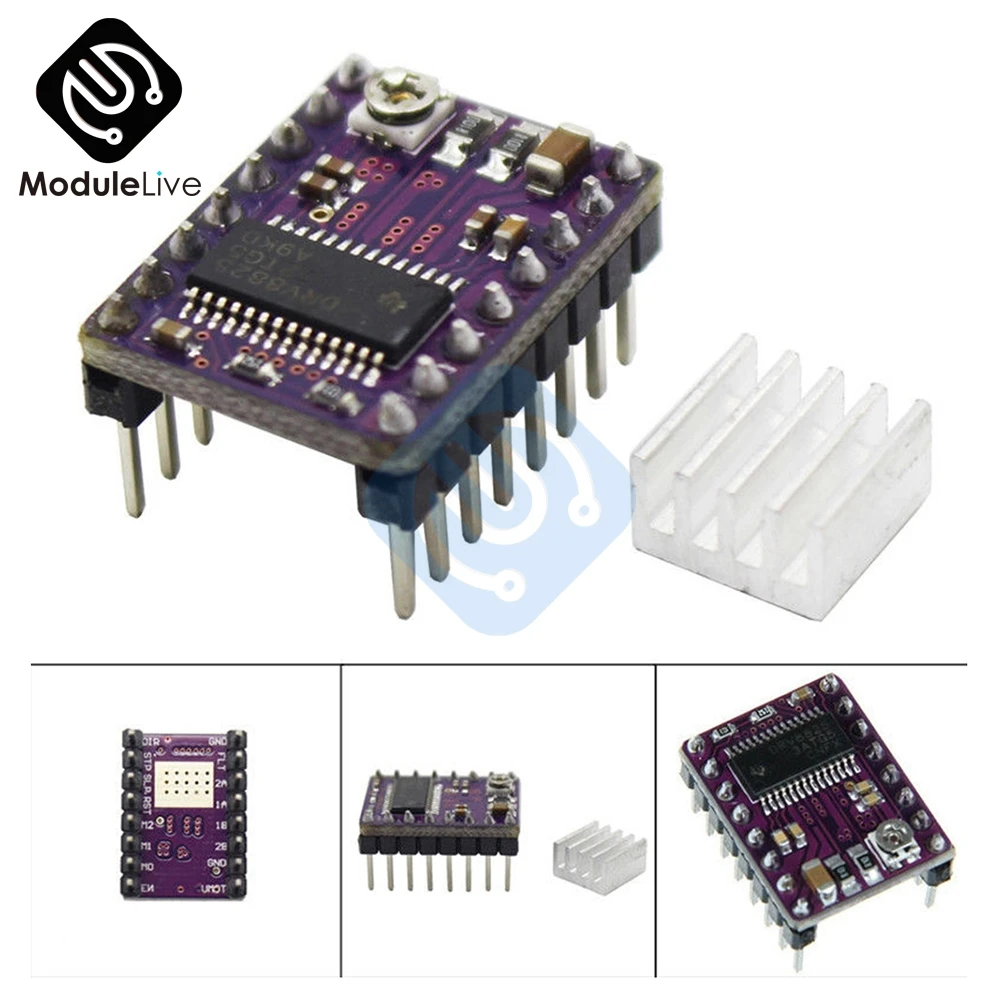

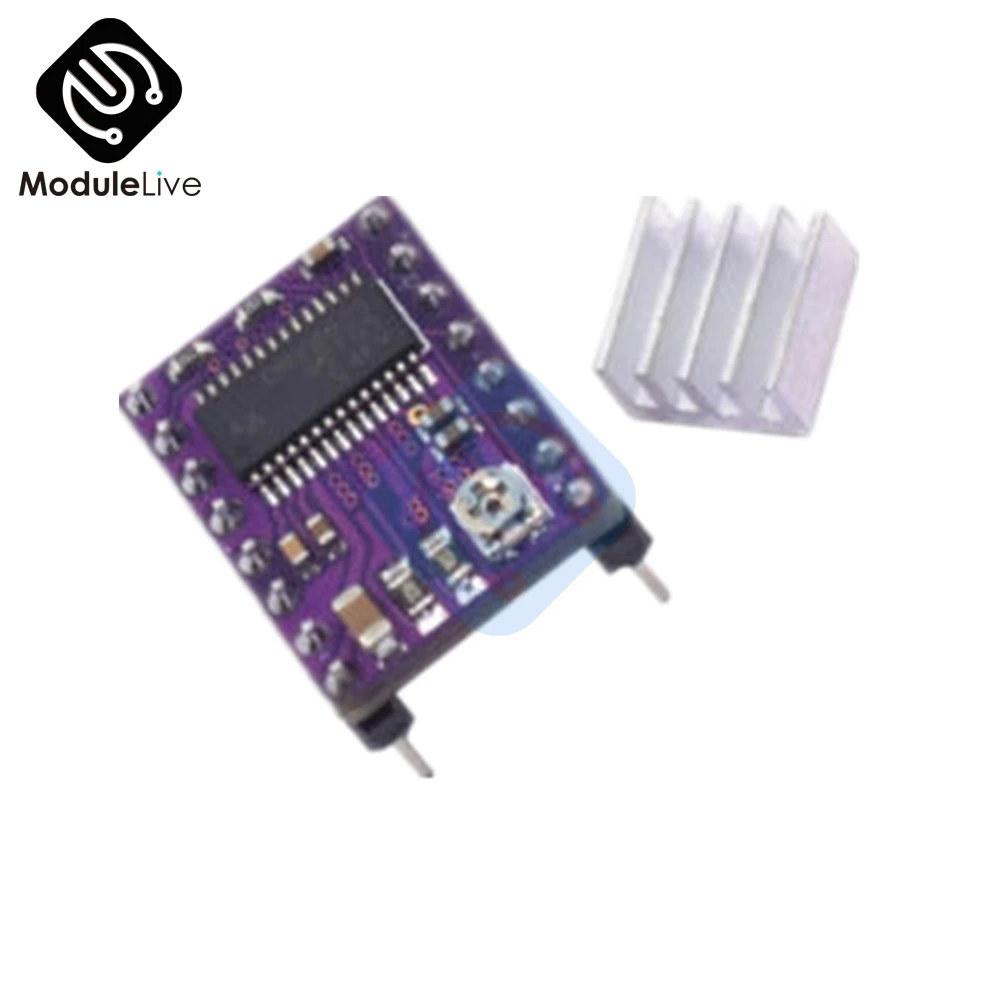

Этот продукт поставляется со всеми компонентами поверхностного монтажа-включая драйвер DRV8825 IC-установлен, как показано на рисунке продукта.    В комплект входит:

• 1 x DRV8825 шаговый двигатель драйвер модуль 3D принтер RAMPS1.4 RepRap StepStick
