AVT LED 12 плата постоянного тока Светодиодная повышающая Панель усилительная

AVT LED 12 плата постоянного тока Светодиодная повышающая Панель усилительная

Заводской магазин, большая цена одарена. Фактический продукт соответствует основной карте!

Новая универсальная светодиодная плата

Установлено 12 интерфейсных блоков, 6 выходных линий распределения, 4 pin входной линии.

Светодиодный экран с 2 P 6 P 10 P 12 P, все еще ищете интерфейсы и проблемы?

Техническое обслуживание должно содержать наиболее распространенные модели

Светодиодные высоковольтные платы преобразования, инструкции по замене

1: подключите источник питания, сигналы заземления и выключения, необходимые для бустерной платы для общего назначения, светодиодная бустерная плата VCC, Включение сигнала ADJ, контроль яркости GND, заземление (так же, как для ЖК-панели высокого напряжения)

2: с мультиметром, чтобы измерить количество светодиодной световой панели, является количеством линий, которые являются количеством отрицательных, которые являются количеством линий, которые являются несколькими линиями;

Линия только в положительных и отрицательных точках.

Пример: интерфейс 10 P определяется как 3-4 + 3-

Совет: светодиодные фонари-это тот же источник питания, который соединен вместе

Количество отрицательных групп представляет количество цепей серии

Пример: 3-4 + 3-(6 групп цепей серии)

 Светодиодное соединение должно обратить внимание на то, что определение интерфейса является только положительным и отрицательным, положительный входной источник питания не должен быть изменен или неправильно,Ненадлежащее соединение, вызванное следствием маскировки,Специальное напоминание, также, пожалуйста, поймите.

Много преимуществ светодиода, не нужно повторять их, например, хорошее долговечное низкое напряжение низкого напряжения, низкое энергопотребление и так далее.

Но головная боль: производители используют различные стандартные интерфейсы, поэтому плата с определением сложного. Этот раздел светодиодной платы Boost, набор различных часто используемых СВЕТОДИОДНЫХ экранов, почти все общие определения широко используемых светодиодов, светодиодное освещение на самом деле является мастером ремонта тестов, светодиодная световая панель, большое количество модифицированных светодиодных световых панелей на выбор.

Примечание:[Не содержит 3 группы, 9 V buck light program, поэтому, пожалуйста, поймите всесильный]

Определение входного интерфейса BOOST:

1, идентификационный номер транспортного средства (12 V-28 V) положительный

2, идентификационный номер транспортного средства (12 V-28 V) положительный

3, Ена (2,4-5 V Открытые, с напряжением 0 В 0,8 off) Переключатель Сигнала

4, тусклый (0-5 В, 0 В, когда самый яркий, 5 В, самый темный) ЯркостьРегулировки

5, GND (наземный) отрицательный

6, GND (наземный) отрицательный

【Definition】

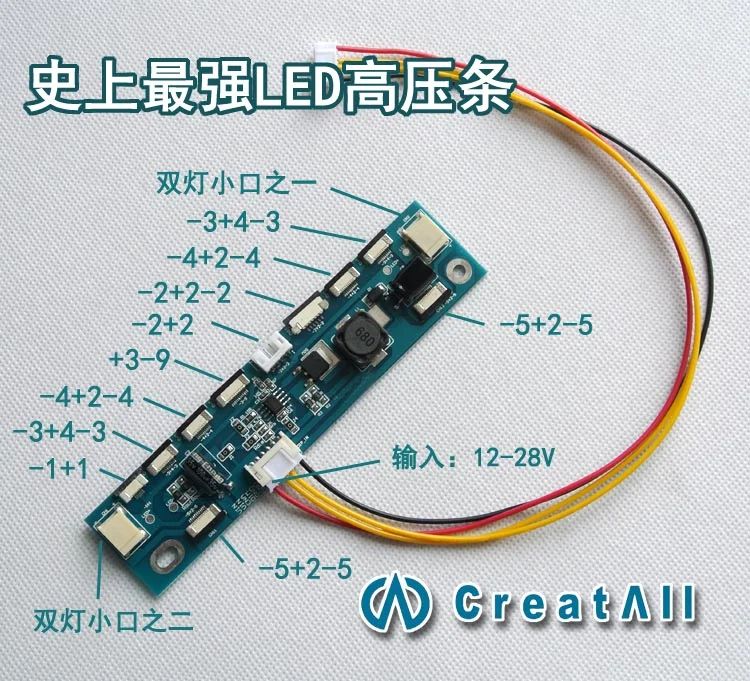

 Однорядный и double-12pin интерфейс:-5 + 2-5; 【заказы могут быть одной лампой

Один-двойной 10 pin мягкий ряд интерфейс:-3 + 4-3; 【заказы могут быть двойной-light】

Один-двойной 10 pin мягкий ряд интерфейс:-4 + 2-4; [Одиночная лампа может быть одиночной]

Одиночный 12pin мягкий ряд интерфейс: + 3-9;

Обычно используется 6-проводной интерфейс:-2 + 2-2 (линия Samsung 6);

Общий 1,0 характеристики 6Pin мягкий ряд интерфейс:-2 + 2-2;

Общие 2 контактный разъем: BH2.0

Обычно используемый Стандартный трубчатый маленький порт Интерфейс: BH 3,5 маленький рот [одна лампа может быть одиночной]

Входное напряжение: 6-20 в

Поддержка размера: 15-24 дюйма

Размер: 12*3 см

Для пульта дистанционного управленияСветодиодное соединение должно обратить внимание на то, что определение интерфейса является только положительным и отрицательным, положительный входной источник питания не должен быть изменен или неправильно,Ненадлежащее соединение, вызванное следствием маскировки,Специальное напоминание, также, пожалуйста, поймите.

Личные DIY должны учитывать хорошие личные возможности для покупки, рекомендуется потратить деньги, чтобы найти профессиональных техников по обслуживанию! Сжигая другие вещи, последствия скрывают йо.
