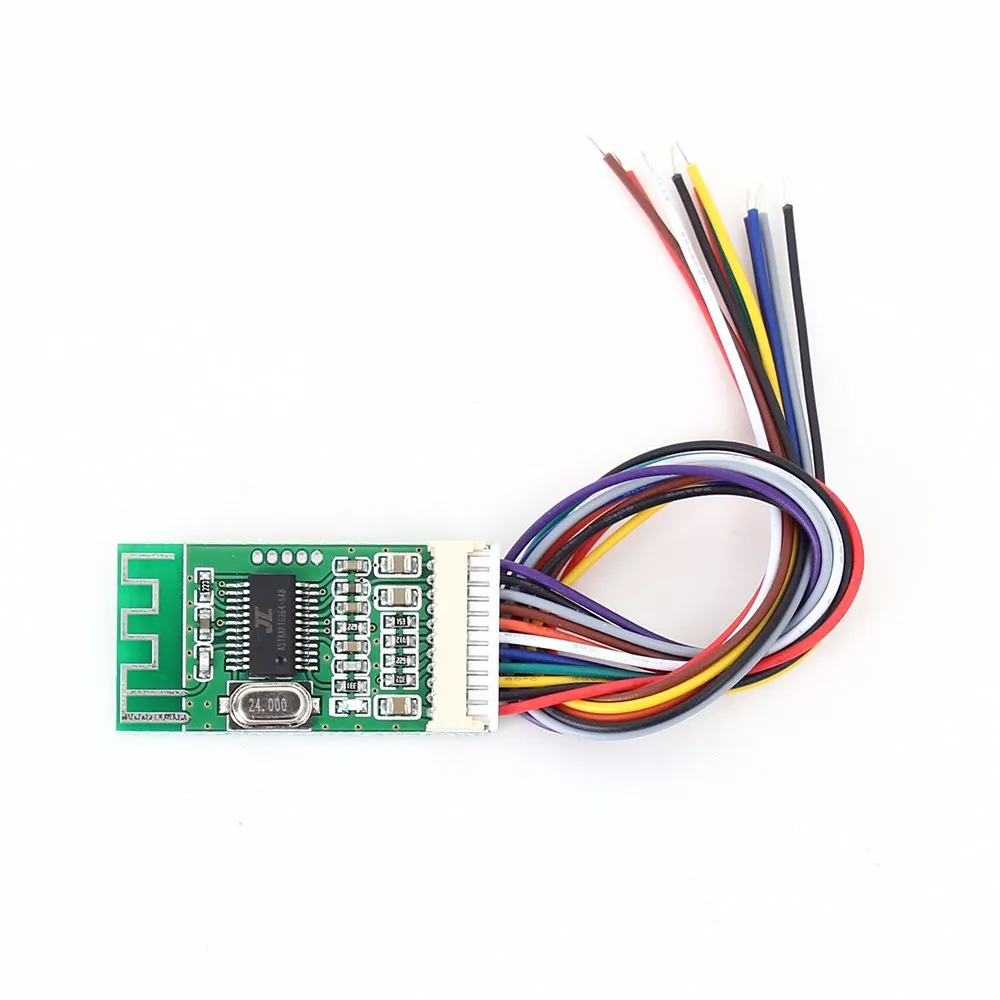

KCX_BT002 плата bluetooth аудио приемника модуль без потерь 4 2 Беспроводная IC MP3

KCX_BT002 плата bluetooth аудио приемника модуль без потерь 4 2 Беспроводная IC MP3

1. Описание:

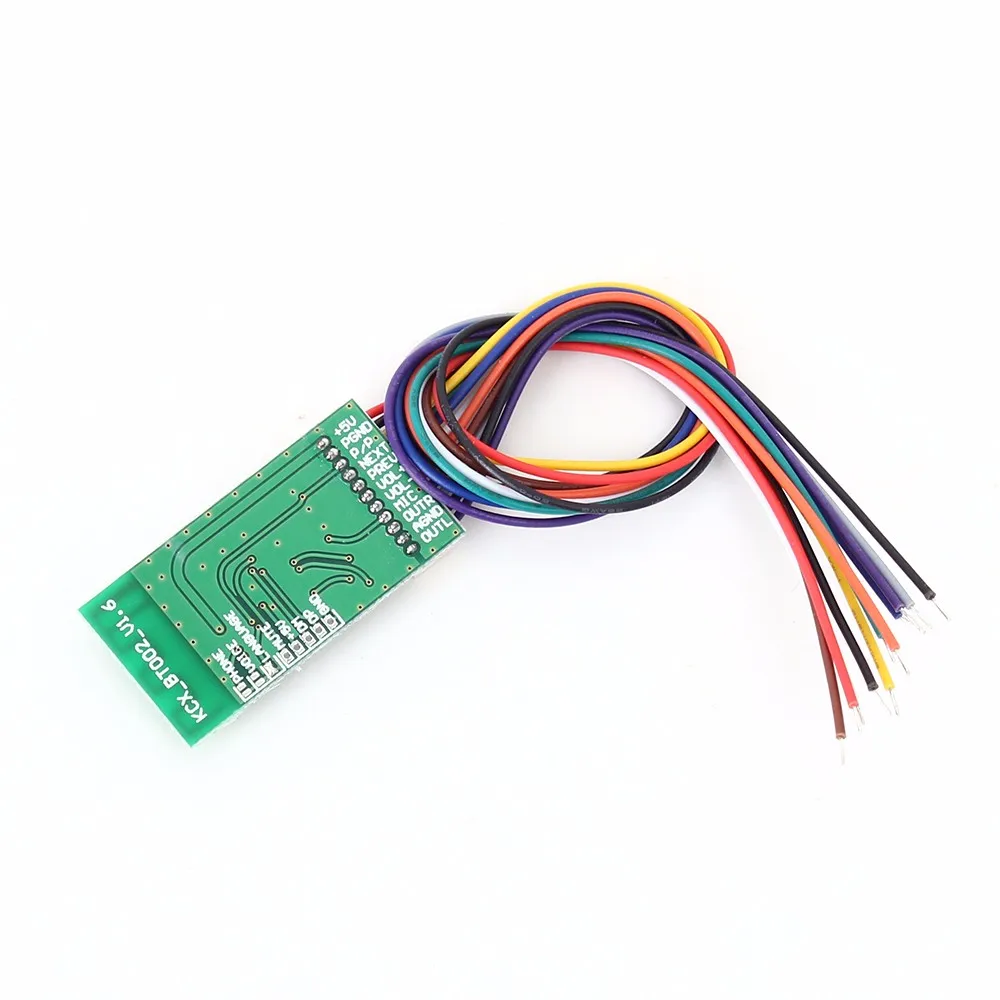

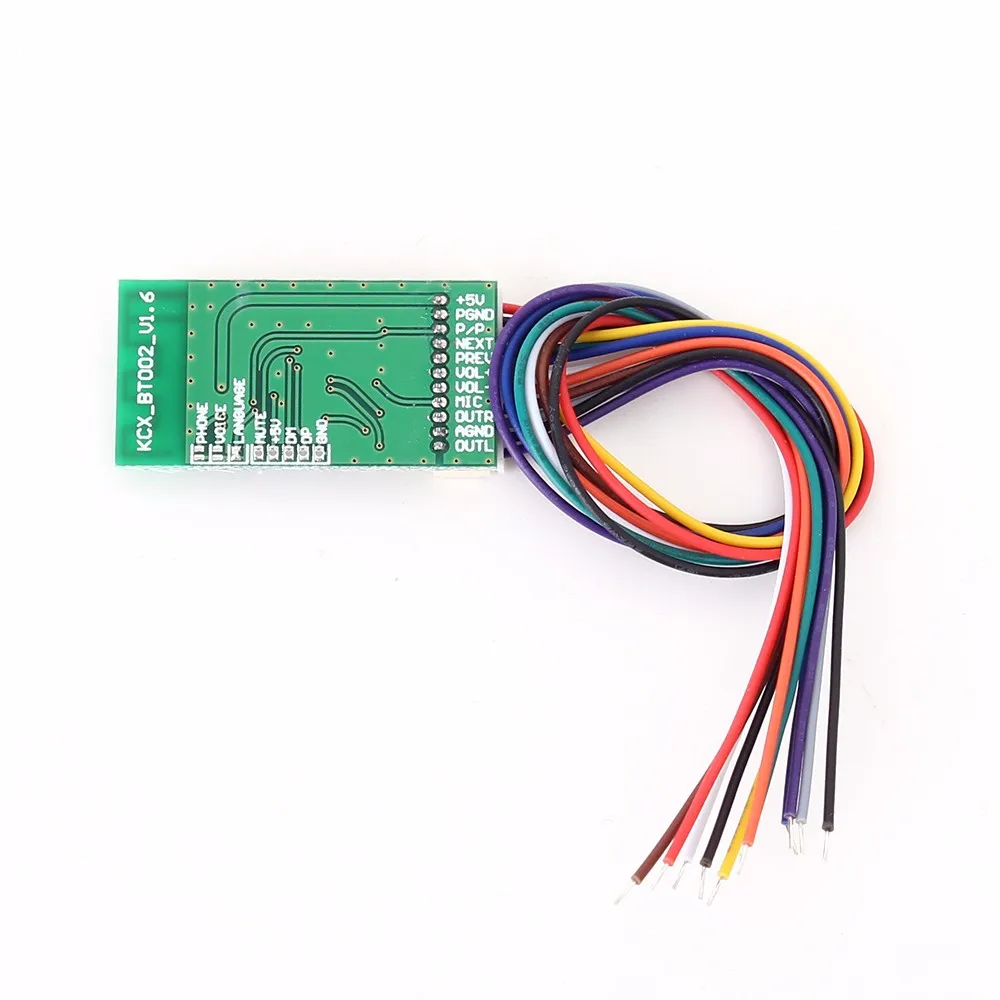

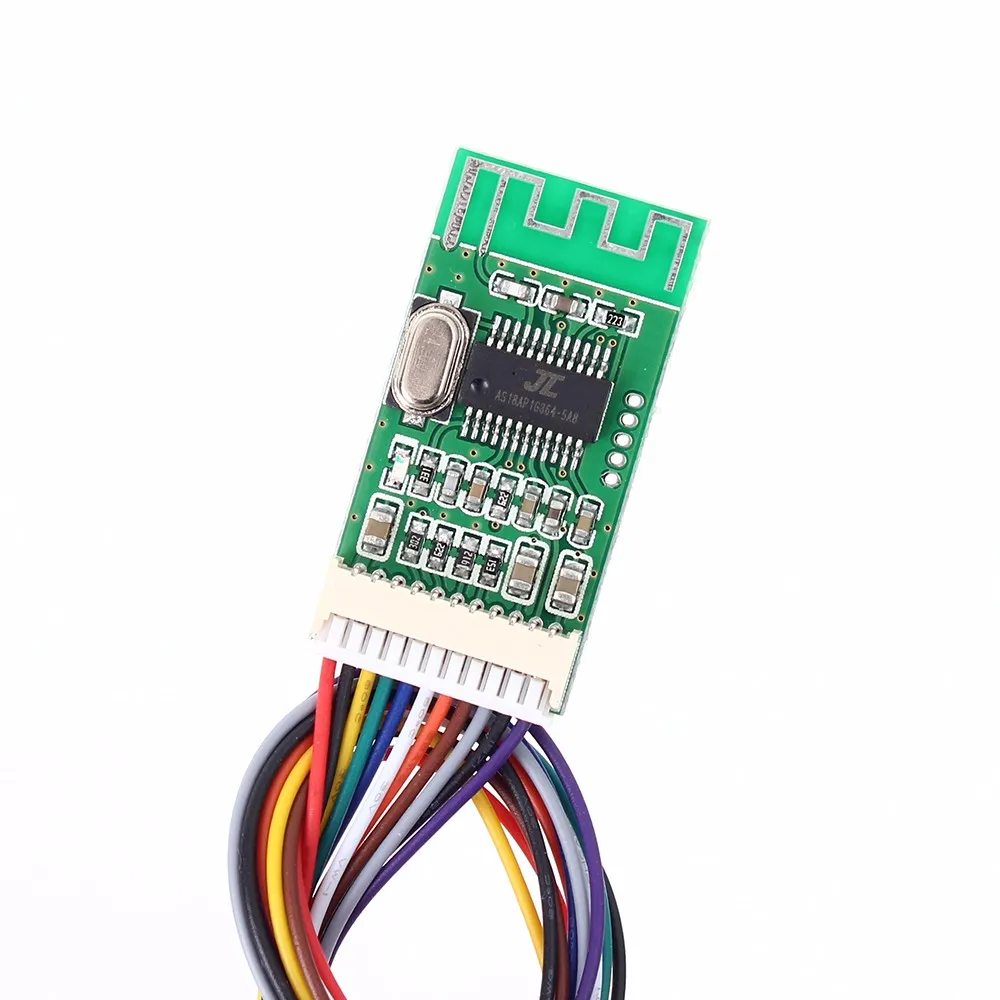

KCX_BT002-это аудио модуль Bluetooth, который интегрирует Bluetooth, аудио и Bluetooth телефонные звонки. Он поддерживает рынок, все виды интеллектуального плеера на мобильный телефон для воспроизведения музыки, голосовых вызовов, телефонных/зависящих вызовов/повторного вызова.
Вам просто нужно поместить этот кодек в ваш продукт, и вы можете обновить свои обычные Проводные аудиопродукты до беспроводных Bluetooth аудио продуктов.

2. Типичные приложения:

1>. Домашние динамики изменение Bluetooth колонки
2>. Обслуживание и обновление звуковой коробки
3>. Автомобильный плеер обновления
4>. Компьютер Акустическая система обновления

3. Электрические характеристики:

4. Особенности и преимущества:

1>. Исключительная прочность и сосуществования.
2>. С помощью различных технологий для обеспечения стабильности передачи Bluetooth.
3>. Интуитивно понятный светодиодный инструкция.
4>. Голосовые подсказки.
5>. Удобный и простой в использовании.
6>. Расстояние беспроводной передачи составляет не менее 10 метров.

5. Инструкции по подключению и сопряжению:

После включения вы услышите голосовую подсказку «режим Bluetooth», что означает, что модуль входит в режим Bluetooth и открывается мобильный телефон с Bluetooth-переключателем. Затем найдите соседние bluetooth-устройства через несколько секунд, вы увидите оборудование с именем «Bluetooth Audio», Bluetooth устройство, нажмите на ссылку на мобильный телефон сбоку можно подключить Bluetooth мобильный телефон.
После подключения плата декодирования передает голосовую подсказку для «успешного подключения».
В этот момент, откройте телефонный плеер для воспроизведения музыки, музыка телефона может быть передана через Bluetooth беспроводной к декодерной плате.

6. Шаг подключения:

1>. Модуль питания на
2>. Введите настройки системы телефона
3>. Включите Bluetooth на переключатель
4>. Поиск устройств Bluetooth
5>. Подключение Bluetooth
6>. После того, как мобильный терминал подключен к модулю Bluetooth, мобильный телефон открывается для воспроизведения музыки, и модуль Bluetooth может выводить музыку на мобильный телефон.

7. О входящих звонках

Когда мобильный телефон с модулем Bluetooth имеет входящий вызов, модуль отправляет голос для трансляции номера вызова вызывающего абонента. Вы можете ответить на вызов модуля Bluetooth, короткое нажатие кнопки P/P, после вызова, звуковой сигнал вызова от модуля Bluetooth Внешний электретный микрофон (для использования модуля Bluetooth вызывает модуль Bluetooth для подключения электретного микрофона, в противном случае они не могут слышать звук). Кроме того, вы можете переключиться на любой телефон или модуль Bluetooth во время процесса вызова.

8. Выбор и Подключение периферийных устройств:

1>. Выбор режима питания и подключение
Входной порт питания + модуль 12 В, отрицательные положительные и отрицательные GND соответственно соединены с источником питания, чип регулятора напряжения 78M05 между 1 и 3 футами короткого замыкания для режима питания 5 В, отключите источник питания для режима 12 В (перед электричеством Проверьте напряжение и мощность источника питания с соответствующими интервалами), Заводской режим 12 В по умолчанию.
2>. Подключение звуковых сигналов
Аудио выход: 3,5 мм аудио интерфейс используется для вывода стерео аудио сигналы, для подключения внешних усилители мощности, или непосредственно подключить наушники.

9. Индикатор состояния светильник:

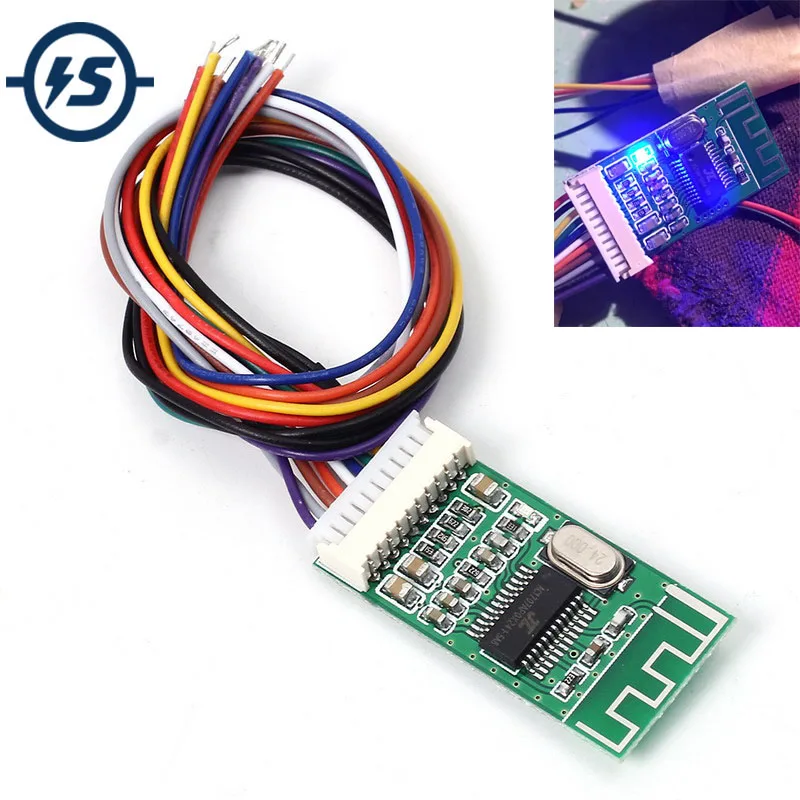

1>. Плата декодера оснащена индикатором состояния (синий светодиодный), который используется для отображения различных условий работы модуля.
2>. Сопряжение: светодиодный мигает быстро (яркий, из 250 мс)
3>. Воспроизведение MP3: светодиодный медленная вспышка (яркий 500 мс, уничтожает 500 мс)
4>. Состояние паузы: светодиодный светильник
5>. Воспроизведение Bluetooth: Светодиодный индикатор мигает два раза каждые 2 С
