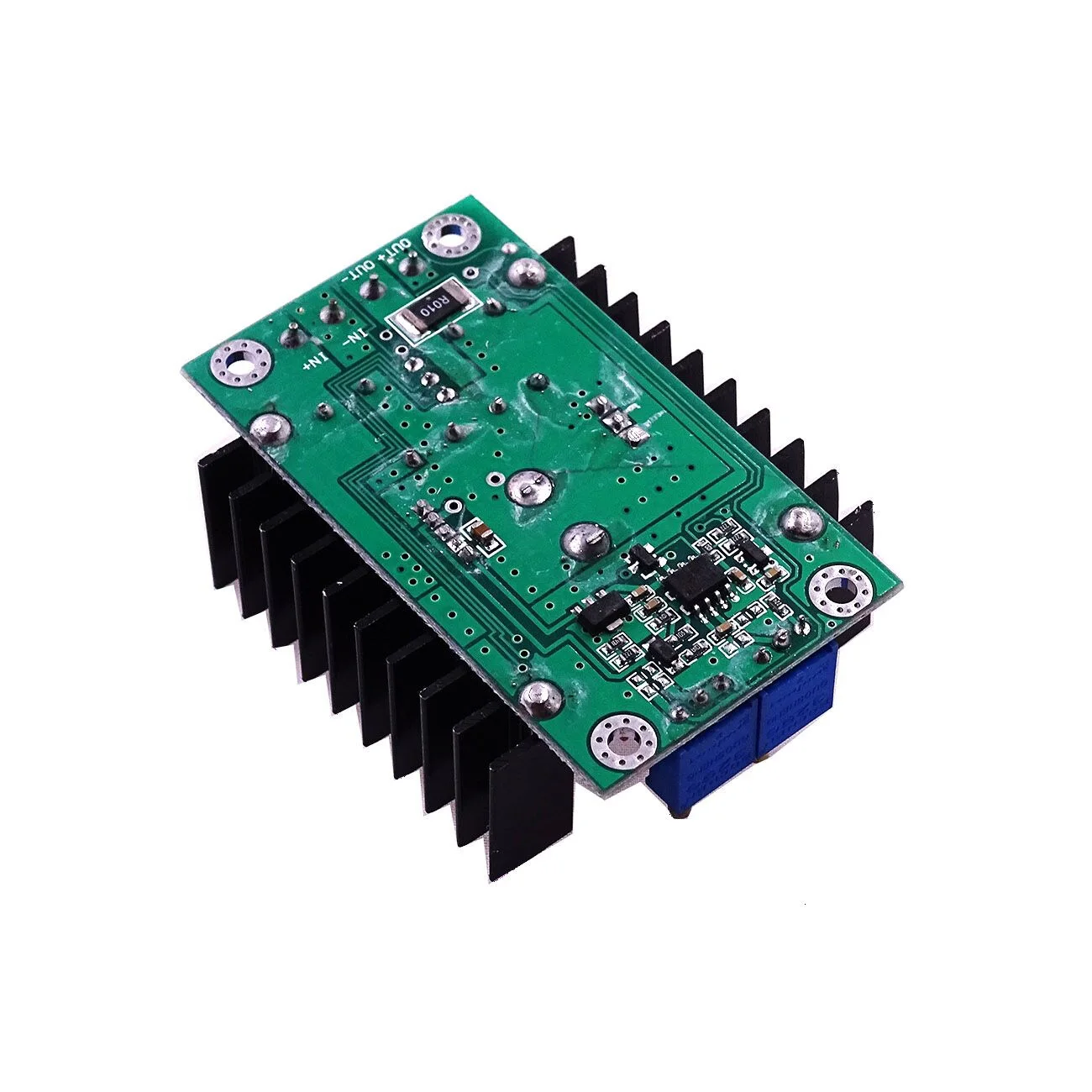

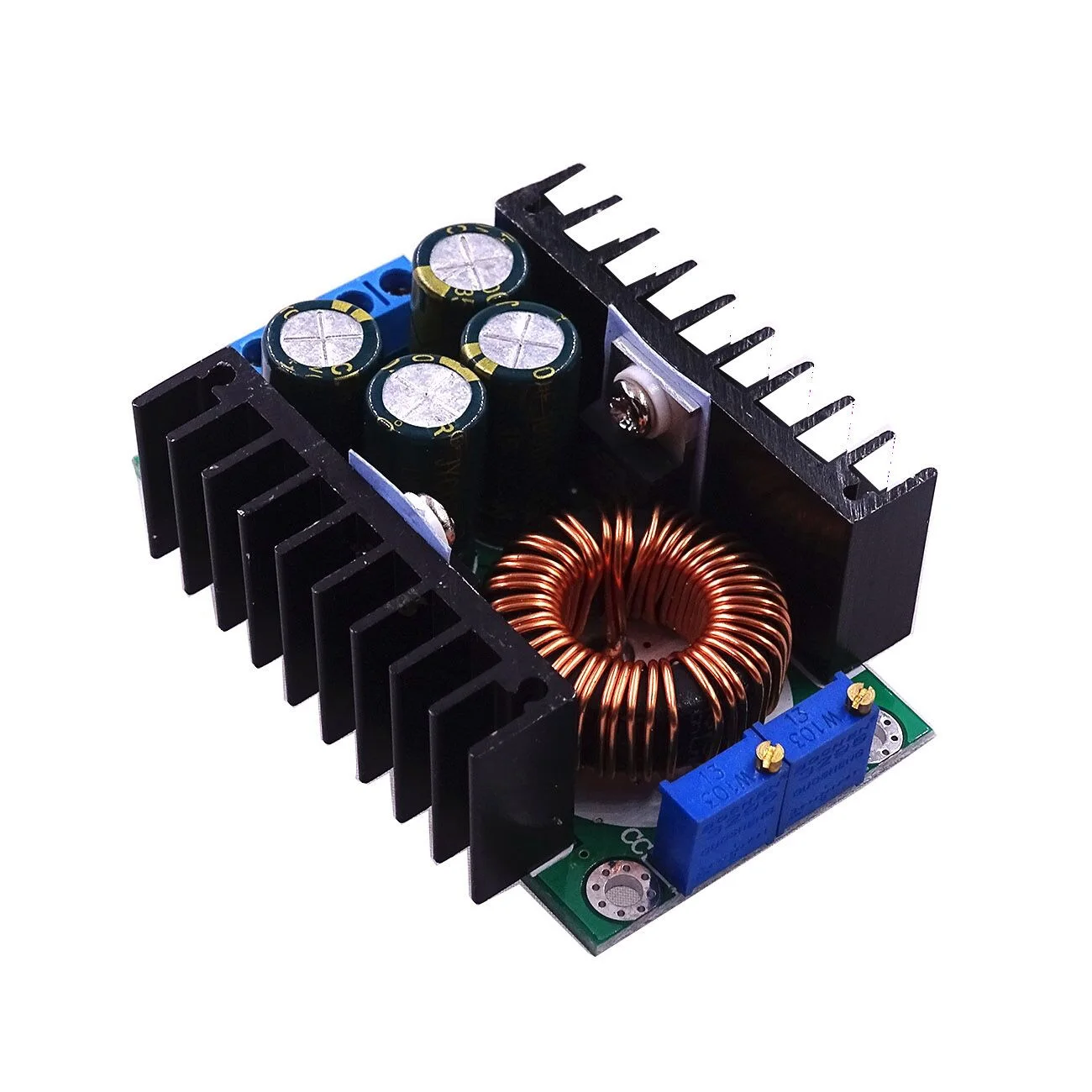

Высокоточный быстроразборный Регулируемый Модуль питания постоянного

Высокоточный быстроразборный Регулируемый Модуль питания постоянного

Область применения: Мощный светодиодный привод постоянного тока, зарядка литиевой батареи (включая ferroelectric), 4 в, 6 в, 12 В, 14 В, 24 В зарядка аккумулятора, ni Cd Ni MH аккумулятор (аккумулятор) Зарядка, солнечная панель, ветрогенератор

Входное напряжение: 7-40 в
Выход напряжение: Непрерывная Настройка (1,25-35V) (применительно к входное напряжение выше, чем у Выход напряжения не может увеличить)
Выходной ток: максимальное время 10А 8А (температура силовой трубки более 65 градусов, пожалуйста, добавьте вентилятор охлаждения, 24 В до 12 В 5А в пределах комнатной температуры, как правило, не может использовать вентилятор)
Диапазон постоянного тока: 0,3-10A (регулирование) модуль более 65 градусов, пожалуйста, добавьте вентилятор.
Поверните ток лампы: значение постоянного тока * (0,1), поверните ток лампы и значение постоянного тока, например, значение постоянного тока-3A, повернуть лампу ток установлен в 0,1 раз больше, чем постоянный ток (0,1 * 3A = 0.3A), в тех случаях, когда стоимость в постоянного тока в 2A, Затем включите лампы ток составляет 0,1 раз постоянного тока (0,1 * 2A = 0.2A).
Вторичный версия фиксируется 0,1 раза (фактическая включается в настоящее время является приблизительным и не очень точный) для зарядки ли он полон инструкции.
Самый низкий уровень отсева: 1 в
Эффективность преобразования: максимум около 95% (чем выше выходное напряжение, тем выше эффективность)
Рабочая частота: 300 кГц
Выходная пульсация: Пульсация 50 мВ (без шума) 20 м полоса пропускания (только для справки) вход 24 В выход 12 В 5A измеряется
Рабочая температура: Промышленный класс (от-40 C до + 85 C). Пожалуйста, обратите внимание на температуру силовой трубки, температура слишком высокая, пожалуйста, усиливайте тепловыделение
Ток без нагрузки: типичный 20 мА (от 24 В до 12 В)
Скорость регулирования нагрузки: + 1% (постоянное напряжение)
Регулировка напряжения: + 1%
Точность и температура постоянного тока: фактический тест, Температура модуля меняется от 25 до 60 градусов, изменение значения постоянного тока составляет менее 5% (значение постоянного потока 5A)
Скорость динамического отклика: 5% 200uS
Направление регулировки потенциометра: по часовой стрелке (Увеличение), против часовой стрелки (уменьшение)
Индикаторная лампа: двухцветная индикаторная лампа, красный индикатор зарядки, зеленый индикатор после зарядки (без нагрузки зеленый)
Защита от короткого замыкания на выходе: есть постоянный ток (устанавливается значение постоянного тока)
Защита обратного подключения на входе: нет,
Выход Анти Обратный перфузии: Нет, в этом случае потребуется дополнительная 2 полюса трубки для зарядки бассейн!
Режим подключения: клемма проводки
Размер модуля: 65*47*23,5 мм

Батарея способ зарядки:
1. Вам нужно определить плавающее напряжение аккумуляторной батареи и зарядный ток, Модуль входного напряжения;
2. Регулировка потенциометра постоянного напряжения, Регулировка выходного напряжения до примерно 5 В.
3. Используйте мультиметр 10A блок тока для измерения выходного тока короткого замыкания, Отрегулируйте потенциометр постоянного тока в то же время, чтобы выходной ток достиг заданного значения тока зарядки;
4. Для регулировки выходного напряжения потенциометра постоянного напряжения для поплавкового напряжения;
5. Подключите аккумулятор, проверьте заряд.
(1, 2, 3, 4 шага для модуля входного источника питания, выход без нагрузки батареи)

Светодиодный привод постоянного тока с использованием метода:
1. Определите, что вам нужно водить светодиодный рабочий ток и максимальное рабочее напряжение;
2. Регулировка потенциометра постоянного напряжения, Регулировка выходного напряжения до примерно 5 В.
3. Используйте мультиметр 10A блок тока для измерения выходного тока короткого замыкания, Отрегулируйте потенциометр постоянного тока в то же время, сделайте выходной ток досягающим предварительно определенный светодиодный рабочий ток;
4. Отрегулируйте потенциометр постоянного напряжения, чтобы выходное напряжение достигло самого высокого рабочего напряжения светодиодный;
5. Подключите светодиодный, испытательный аппарат.
(1, 2, 3, 4 шага для модуля входного питания, выход без нагрузки светодиодный светильник)

Применение диапазон:
Регулируемый источник питания (мощность 10 А), светодиодный драйвер высокой мощности, светодиодный дисплей, свинцовая батарея, перезаряжаемая литиевая батарея, источник питания транспортного средства, мощность автомобильного ноутбука (Buck), система питания, источник питания, низкое давление (такие как детского игрушечного автомобиля, украшенное мозаикой из драгоценных камней, 12V постоянного тока до 6В, 24V батарея понижающий) 12V 10A \ 12V 5V 12A \ 24В 5В 12A \ 24V постоянного тока до 19V20V и так далее, очень широкий спектр применения.
