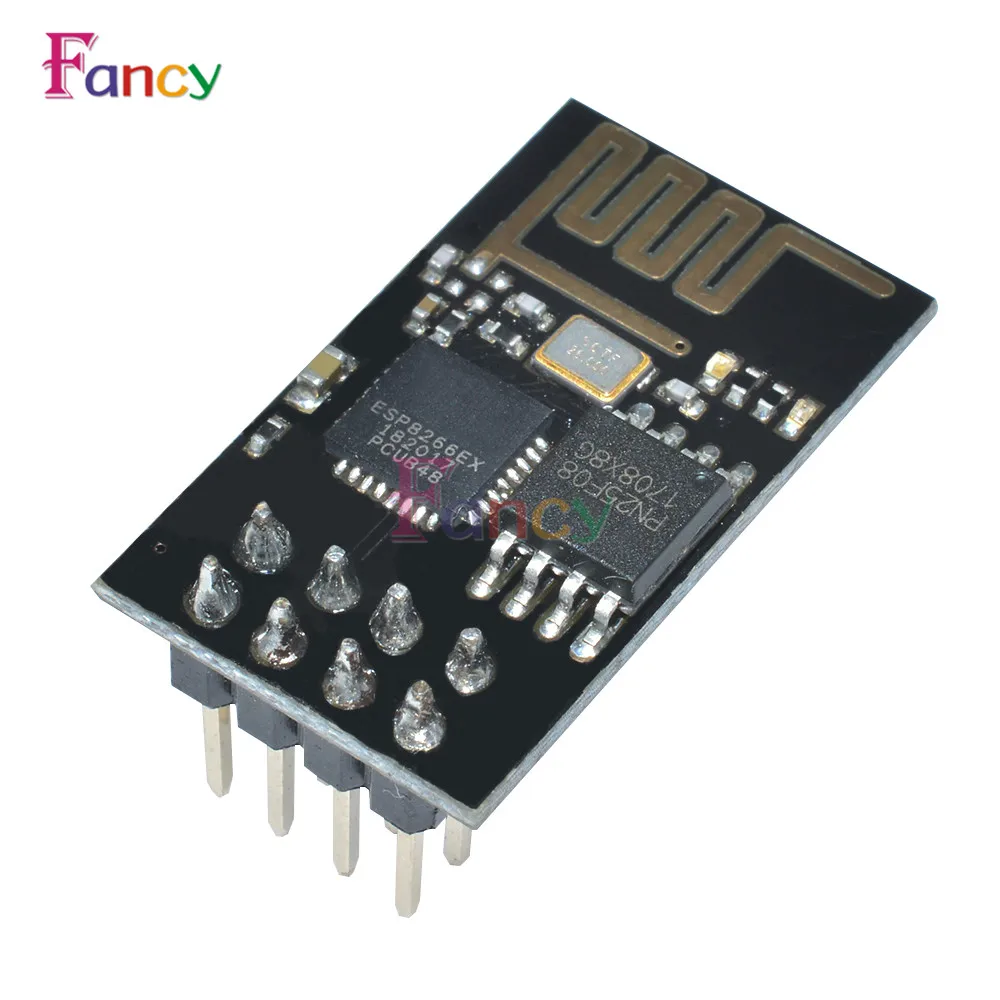

ESP8266 ESP-01S модуль приемопередатчика Стандарт беспроводной связи: 802.11b/g/n Диапазон частот: 2,4 ГГц-2,5 ГГц (2400 м-2483,5 м) Интерфейс передачи данных: UART/HSPI/I2C/I2S/Ir пульт дистанционного управления/GPIO/PWM Операционной Напряжение: 3,0-3,6 V (при выборе размера мы рекомендуем 3,3 V) Рабочий ток: Средний 80 мА Рабочая температура:-40 ~ 125 ℃ Режим беспроводной сети: станция/softAP/SoftAP + станция Режим безопасности: WPA/WPA2 Тип шифрования: WEP/TKIP/AES Сетевой протокол: iP4, TCP/UDP/HTTP/FTP ESP-01/ESP-01S макетный адаптер Это макетный адаптер для популярной модели ESP-01 модуля приемопередатчика ESP8266 serial-to-WiFi.

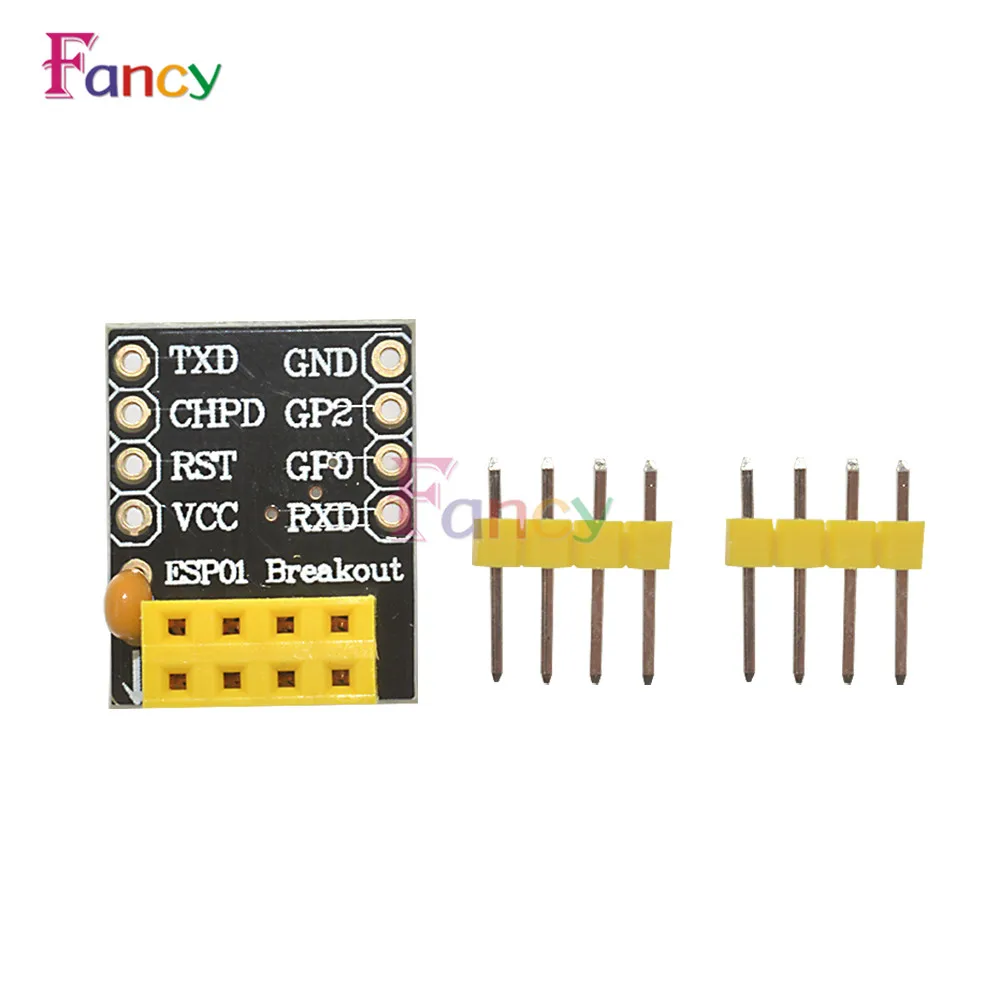

Так как ESP-01 контакты не являются дружественными к макету и не маркируются, что делает их немного неудобными для быстрого прототипирования. Этот макетный адаптер поможет вам сделать
Прототипирование с esp-01 модулем гораздо проще.
Этот прорыв удобно предлагает четкое тиснение шелкография сверху и будет красиво соответствовать вашему предпочтению макета.
Последнее, но не менее важное, мы добавили 0,1 & micro;F отделочный конденсатор, поэтому ESP-01 всегда будет работать плавно и без зацепки.
Тип подключения:
Урат адаптер
3,3 V VCC
3,3 V CH-PD
TX RX
RX TX
Выберите NL CR 15200 скорость передачи данных ESP8266 Esp-01 WIFI беспроводной приемопередатчик модуль

ESP8266-это высокоинтегрированный чип, разработанный для потребностей нового подключенного мира. Он предлагает полное и автономное сетевое решение Wi-Fi, позволяющее ему либо разместить приложение, либо разгрузить все сетевые функции Wi-Fi от другого процессора приложений.

ESP8266 имеет мощные встроенные возможности обработки и хранения, которые позволяют ему быть интегрированы с датчиками и другими приложениями конкретных устройств через его GPIOs с минимальной разработкой спереди и минимальной загрузкой во время работы. Его высокая степень интеграции на чипе обеспечивает минимальную внешнюю схему, и все решение, включая передний модуль, предназначено для того, чтобы занимать минимальную площадь печатной платы.

Особенности

SDIO 2,0, SPI, UART
32-pin QFN
Интегрированный РЧ-переключатель, балун, 24dBm PA, DCXO и PMU
Интегрированный процессор RISC, встроенная память и внешние интерфейсы памяти
Интегрированные процессоры MAC/baseband
Управление гарантированного качества обслуживания
I2S интерфейс для высококачественных аудио приложений
Линейные регуляторы с низким выпадением на чипе для всех внутренних поставок
Фирменная безвредная архитектура генерации часов
Интегрированные двигатели WEP, TKIP, AES и WAPI
Решений

Поддержка APSD для оптимальных приложений VoIP
Запатентованный алгоритм шумоподавления для интеграции в приложения SOC
Поддержка интерфейса совместного использования Bluetooth
Самооткалиброванный РЧ для обеспечения оптимальной производительности при любых условиях эксплуатации
Zero завод настройки
Внешние зарядные устройства не RF компоненты
Технические характеристики

802,11 b/g/n
Wi-Fi Direct (P2P), soft-AP
Встроенный протокол TCP/IP стек
Интегрированный TR переключатель, балун, LNA, усилитель мощности и соответствующая сеть
Интегрированные PLLs, регуляторы, DCXO и блоки управления питанием
+ 19.5dBm выходная мощность в режиме 802.11b
Ток утечки питания <10uA
Интегрированный с низким энергопотреблением 32-битный Процессор может использоваться в качестве приложения процессор
SDIO 1,1/2,0, SPI, UART
STBC, 1 × 1 MIMO, 2 × 1 MIMO
A-MPDU & A-MSDU обобщения и 0,4 г-жа Защитного Интервала
Пробуждение и передача пакетов в <2 мс
Потребляемая мощность в режиме ожидания <1,0 МВт (DTIM3)



1. Высокое качество и низкая цена
2. LWIP соглашение
3. Поддержка 3 режимов: AP, STA, AP + STA
4. Идеальная и простая команда Теперь ваш Arduino может подключиться к WiFI без торможения банка.
Используйте этот модуль для следующего проекта Interet of Things, домашней автоматизации или проекта удаленного датчика.
Этот модуль ADS ESP8226 IC для использования через последовательное соединение с помощью простых команд AT.
Нет интерфейса SPI или ноу-хау.   Предупреждения:
Этот модуль требует 3,3 Вольт питания для VCC и 3,3 V материнскую плату. Это не 5 в толант. Подключение RX или TX на 5 в Arduino будет
Уничтожить этот модуль. Вы должны использовать логического уровня постоянного тока в переменный конвертер, или 3,3 V Arduino

3,3 В питания на Arduino Uno имеется недостаточное ток capabilit к питанию в этом модуле. Вы должны предоставить отдельный,
Выше 3,3 В питания (около 300mA или более поздней версии)

Модуль ESP8225 очень новый на рынке и поддержка и документирование для него в настоящее время очень ограничено.

Модуль адаптера для ESP-01 модуля Wi-Fi. 3,3 V регулятор напряжения бортовой уровень конверсии; Он может быть 5V микроконтроллер прост в использовании с ESP-01 модулем Wi-Fi.
Кроме того, изделие может быть использовано с Arduino UNO R3 или совместимой платой. Посылка включает в себя:

1 комплект * ESP8266 ESP-01S/ESP-01 беспроводной модуль приемопередатчика + Breakout макетный адаптер
