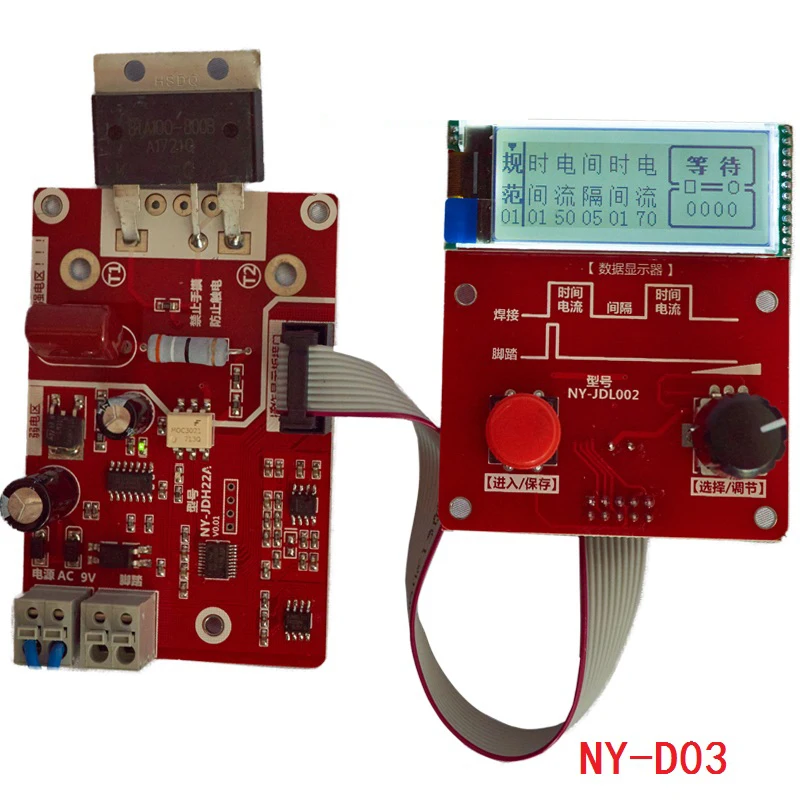

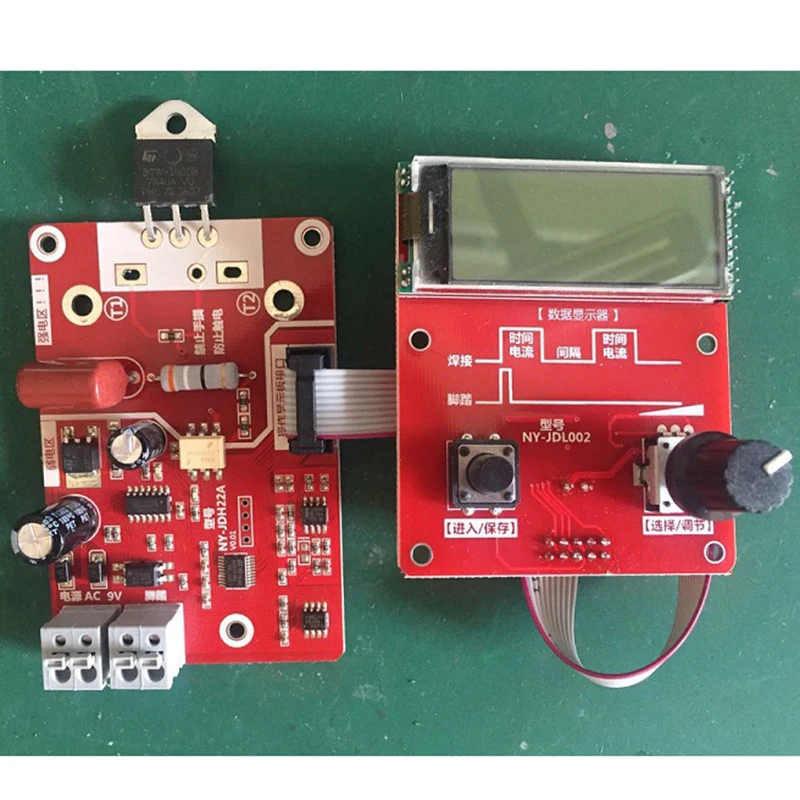

NY-JDL002 прецизионная мультистандартная двойная точечная Импульсная Сварка Профессиональная панель управления

NY-JDL002 мульти-стандартная двойная точечная Импульсная Сварка контрольная плата-это DIY или простой сварочный аппарат сопротивления и разработка мульти-стандартной двойной импульсной точки профессионального сварочного контроллера, использование SCR принцип переключения фаз, С помощью регулировки времени, Текущий размер, для достижения цели сварки.Основные особенности контроллера:
1: мульти-Спецификация, может установить до 20 параметров, позвольте вам Переключить сварочный материал непосредственно вызов параметры, не переустановить
2: использование всех китайских ЖК-дисплеев, интуитивно понятное управление, удобное
3: сварочный Пульс для двойного импульсного режима, любое время сварки 0, может стать одной импульсной сваркой
4: с компенсацией сетевого напряжения, в соответствии с изменением электричества, автоматически Отрегулируйте выход, чтобы гарантировать, что те же параметры в той же сварке с теплом для поддержания того же, паяное соединение
5: Настройка параметров для режима ввода кодировщика, более точный и удобный
6: с функцией подсчета сварки, диапазон подсчета 0000-9999, так что вы делаете сварку «сердце», и может быть сохранен
7: время ввода 0-99 циклов, единичный цикл (1 цикл составляет 20 мс) входной ток (30-99).
8: вся плата использует промышленный микроконтроллер STM8 для основного блока управления
Refindings состав композиции. Решение проектов. Решение H.2s. Находит обновления ночи
10: шнур питания и ножной переключатель с винтовым клеммом, более удобный и надежный
11: конструкция надежной цепи обнаружения нулевого перекрестка для обеспечения точного сдвига фазы SCR
H.232 уточнение вызова композиция контроль USSR результаты черновик композиция результаты Avg

Нормативно-выбор
Контроллер может сохранить 20 наборов параметров сварки.
В состоянии «ждать», через ручку, чтобы переместить курсор в «спецификацию», а затем нажмите «Ввод/сохранение», курсор становится полым, область состояния показывает «Настройки», на этот раз через ручку можно выбрать нормы,Область параметров отображает значения параметров текущей спецификации.Выберите хороший стандарт, а затем нажмите на кнопку «Ввод/Сохранение».
3: изменения параметров
Изменение режима работы и выбора спецификации параметров, в состоянии «ожидания», через ручку, чтобы перемещать курсор, чтобы изменить параметры, а затем нажмите «Ввод/сохранение», курсор становится пустым, состояние показывает «Настройки», этоКогда вы можете установить параметры через ручку, Установите параметры, а затем нажмите кнопку «Ввод/Сохранение».
4: Напряжение калибровки
Потому что контроллер с функцией компенсации сетевого давления, поэтому, когда первая установка, потребность в калибровке напряжения, только один может быть откалиброван.(Если вы не замените силовой трансформатор, вам не нужно повторно калибровать)
Калибровки операции:
В состоянии «ожидания» нажмите «Ввод/Сохранение», пока область состояния не покажет «калибровку», затем нижняя часть подсчета станет текущим напряжением, С помощью мультиметра для измерения напряжения сети, например измеренного напряжения225 в, затем поверните кодировщик так, чтобы значение было 225, затем нажмите кнопку «установить».
5: количество очищено
Контроллер с функцией подсчета сварки, в работе сварки, каждая сварка, количество сварки автоматически увеличивается на 1.Диапазон подсчета 0000-9999.
Если вы хотите очистить, в состоянии «ждать», дважды нажмите кнопку [ввод/Сохранение], счет будет автоматически очищен.
