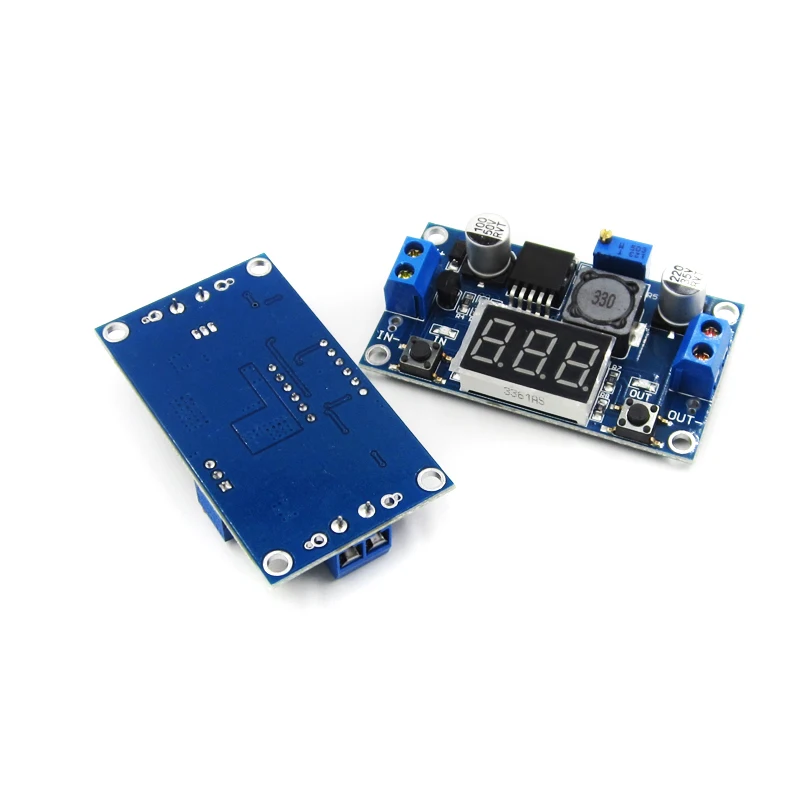

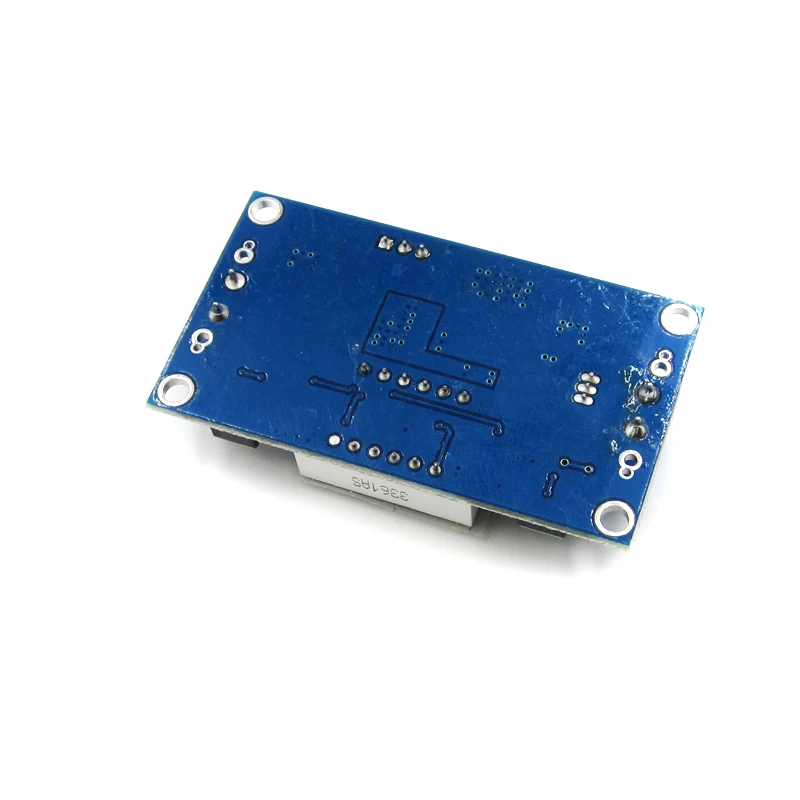

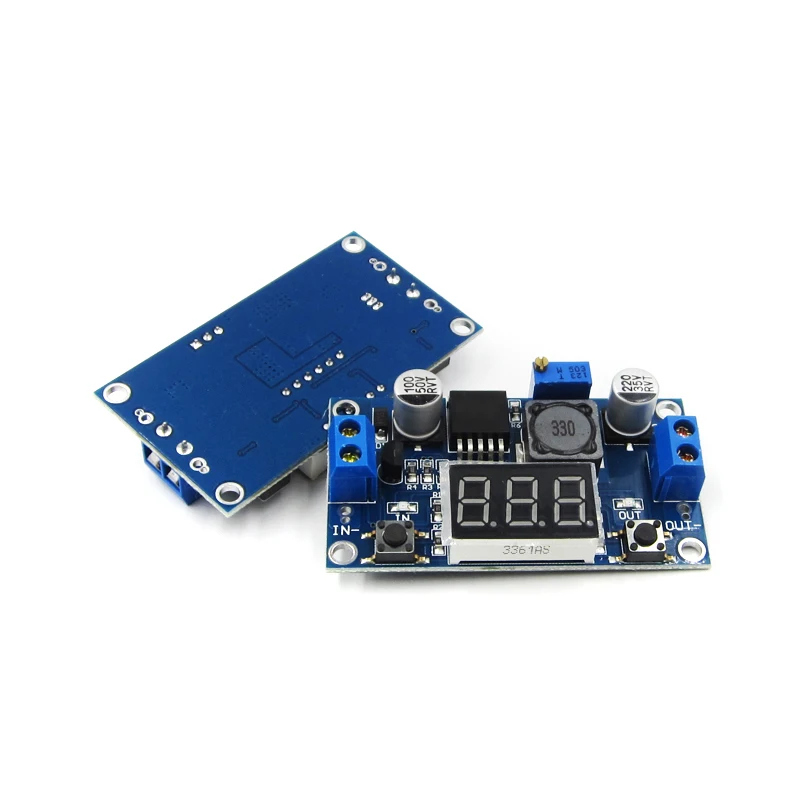

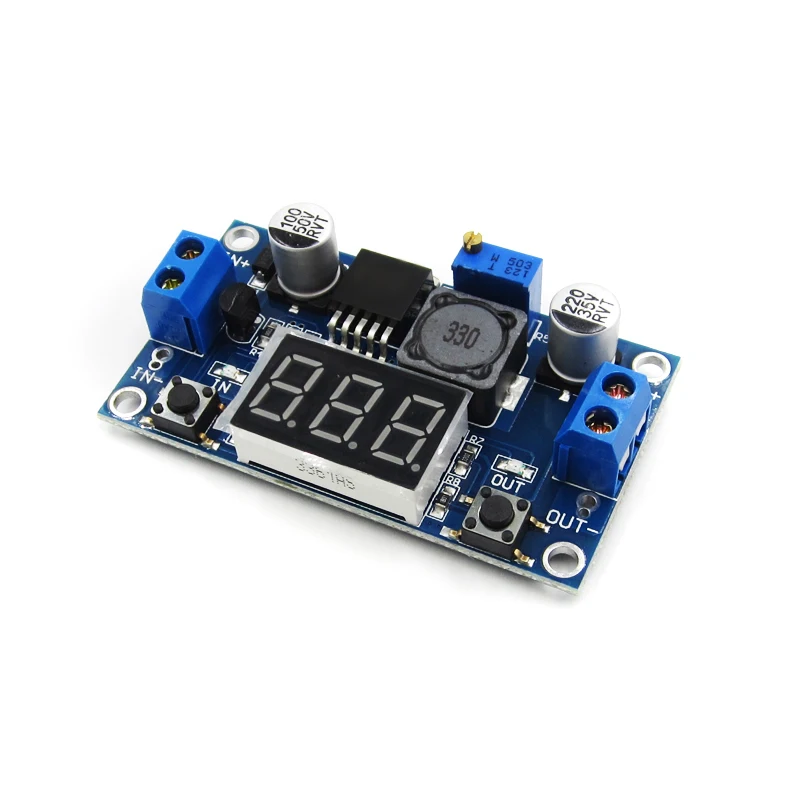

Регулируемый понижающий модуль питания LM2596 постоянного тока от 4 0 до 40 1 3 37 в +

Регулируемый понижающий модуль питания LM2596 постоянного тока от 4 0 до 40 1 3 37 в +

Создание аналогичных продуктов самый доступный, самый продаваемый модуль LM2596 с дисплеем напряжения

Особенности

1. Диапазон входного напряжения: 440VDC

2. Диапазон выходного напряжения: 1,25-37VDC регулируемый

3. Выходной ток: 2A

4. Вольтметр Диапазон: от 0 до 40V, погрешность ± 0,1 V

5. Защита от обратной полярности на входе

6. Встроенная функция защиты от короткого замыкания

7. Встроенная функция теплового отключения

8. Д х Ш х В = 6,1*3,4*12 см

9. Вес: 22 г

10.LEDdigital вольтметр трубка, точность является регулируемой функцией, может быть направлена на ваш multimeteradjustable точной.

11. Нажмите правую клавишу, чтобы показать на дисплее Входное или выходное напряжение. Когда правый светодиодный светильник «OUT», он показывает выход, левый светодиодный Вход «IN».

Как настроить точность?

(1) шаги калибровки выходного напряжения

Шаг 1, отрегулируйте правильную кнопку так, чтобы светодиодный индикатор «OUT» освещался, вольтметр показывает значение выходного напряжения; Нажмите правую кнопку более 2 секунд, отпустите, вольтметр и светодиодный индикатор «OUT» мигает синхронизацией, так что вы входите в режим калибровки выходного напряжения.

Шаг 2, Пресс правой кнопкой мыши (с нормальной скоростью) Величина напряжения складываются единое целое; Пресс левую кнопку, при температуре минус единое целое; В связи с проведением единое целое составляет менее 0,1 V, минимальное напряжение дисплея до 0,1 V, таким образом, вам нужно постоянно Пресс, для детей от 1 года до 5 лет несколько раз, чтобы увидеть вольтметр изменения 0,1 V, Сколько времени занимает вольтметр изменения 0,1 V нажатием клавиши, в зависимости от тока, напряжение дисплея, тем выше напряжение, тем меньше количество пресс.

Шаг 3, нажмите правую кнопку более 2 секунд, отпустите, чтобы выйти из режима калибровки выходного напряжения. Все параметры автоматически включаются для сохранения.

(2) шаги калибровки входного напряжения

Шаг 1, Отрегулируйте правую кнопку так, чтобы светодиодный индикатор «IN» освещал, вольтметр показывает значение входного напряжения; Нажмите правую кнопку более 2 секунд, отпустите, вольтметр и светодиодный индикатор «IN» мигает синхронизацией, так что вы входите в режим калибровки входного напряжения.

Шаги 2 и 3, в соответствии с методом калибровки выходного напряжения.

Примечание

Некоторые клиенты сообщают: «модуль не может быть отрегулирован, выходное напряжение всегда равно входному напряжению». Когда вы столкнулись с этой проблемой, пожалуйста, против часовой стрелки вращения потенциометра 10 кругов или более, тогда вы можете отрегулировать выходное напряжение. Поскольку заводское выходное напряжение по умолчанию составляет 20 в.

Посылка включает в себя:

• 1 x понижающий модуль преобразователя питания LM2596 DC 4,0 ~ 40 до 1,25-37 в  +  Светодиодный вольтметр
