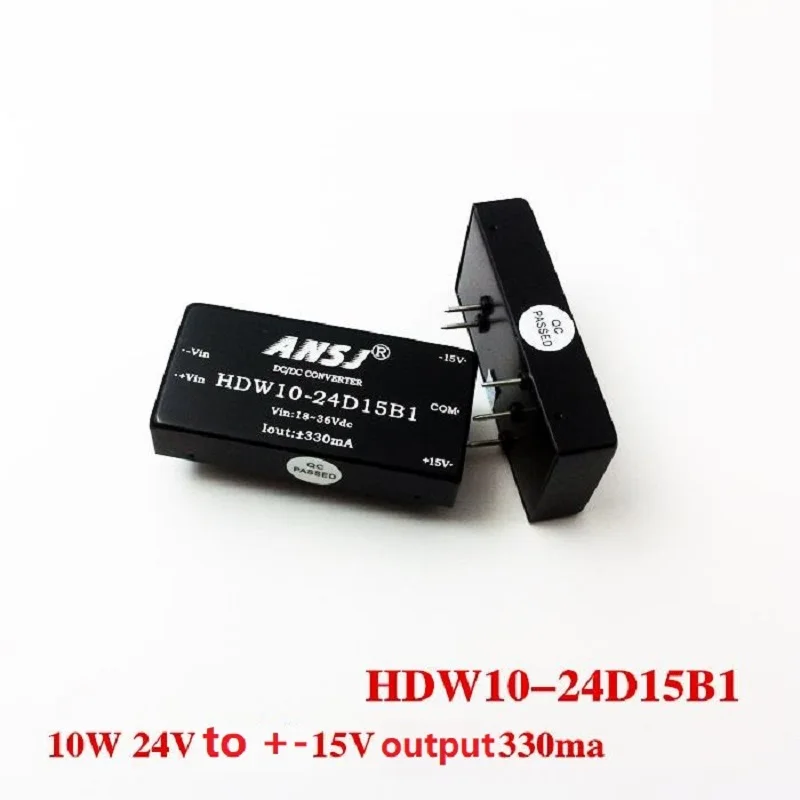

Силовой модуль 24 В поворотный положительный и отрицательный 15 в изоляционная
1 038,85 руб.
Новое поступление
Колпачок сенсорного выключателя A29 20 шт./лот 6*6 кнопок внутреннее отверстие 8
71,07 руб.

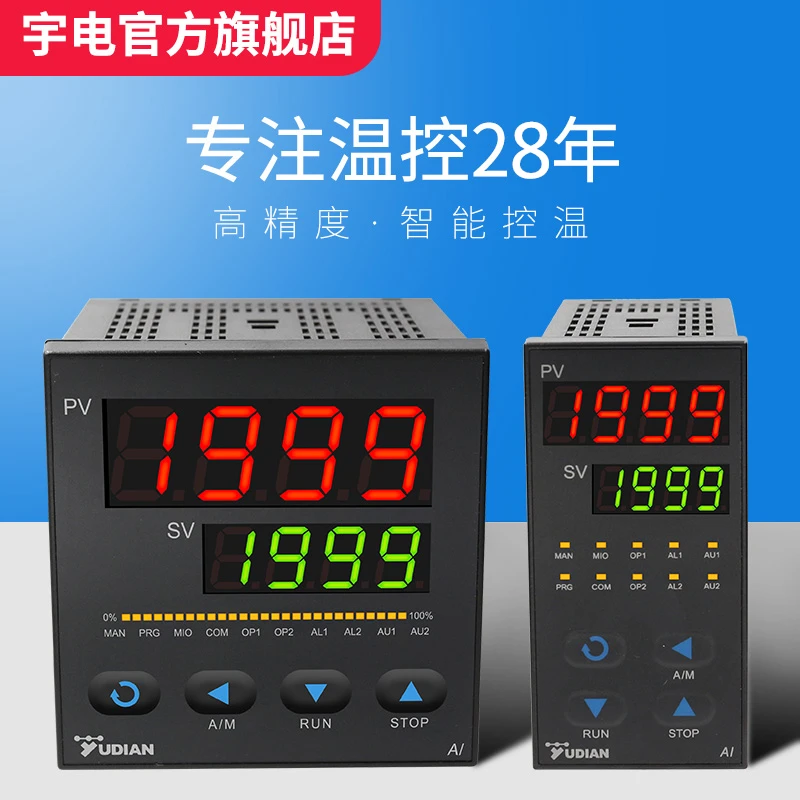

Высокоточный ПИД регулятор температуры цифровой дисплей Интеллектуальный
2 293,94 - 31 369,72 руб.

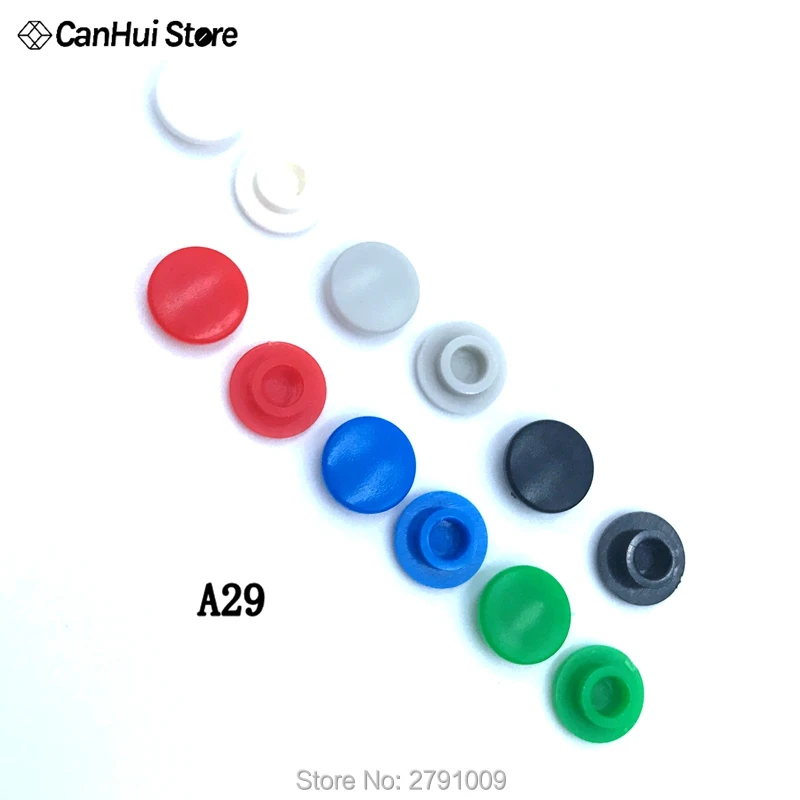

30 шт. микро тактильные кнопочные переключатели A29 мгновенные тактические
98,29 руб.

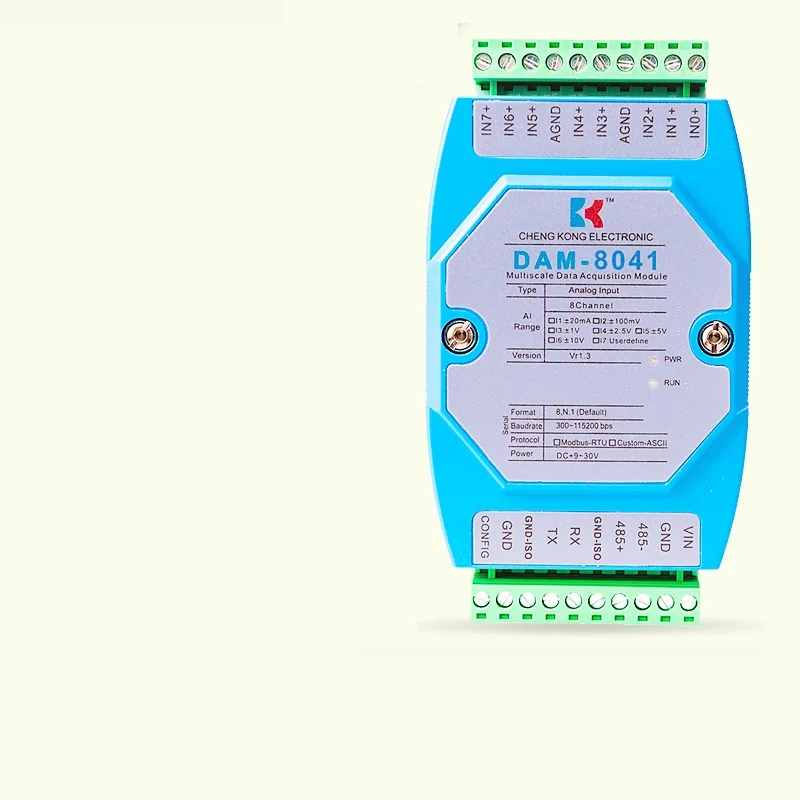

4 20мА до rs485/232 Высокоточный аналоговый входной модуль Modbus protocol DAM 8041|Крышки
8 415,16 - 9 249,87 руб.
Макетная плата STM32F767 (базовая + основная плата) STM32F7 Super F429 F103|Крышки
8 415,16 руб.
Оригинальная новая 100% ручка полувала пластиковая крышка черная шапка 0 градусов
89,22 руб.
Температурный контроллер XMTD3000 умная точечная поставка|Крышки переключателей| |
1 667,91 - 1 737,47 руб.
Shop2956052 Store
Магазина Shop2956052 Store работает с 10.03.2017. его рейтинг составлет 92.1 баллов из 100. В избранное добавили 7275 покупателя. Средний рейтинг торваров продавца 4.7 в продаже представленно 4491 наименований товаров, успешно доставлено 27418 заказов. 4883 покупателей оставили отзывы о продавце.
Характеристики

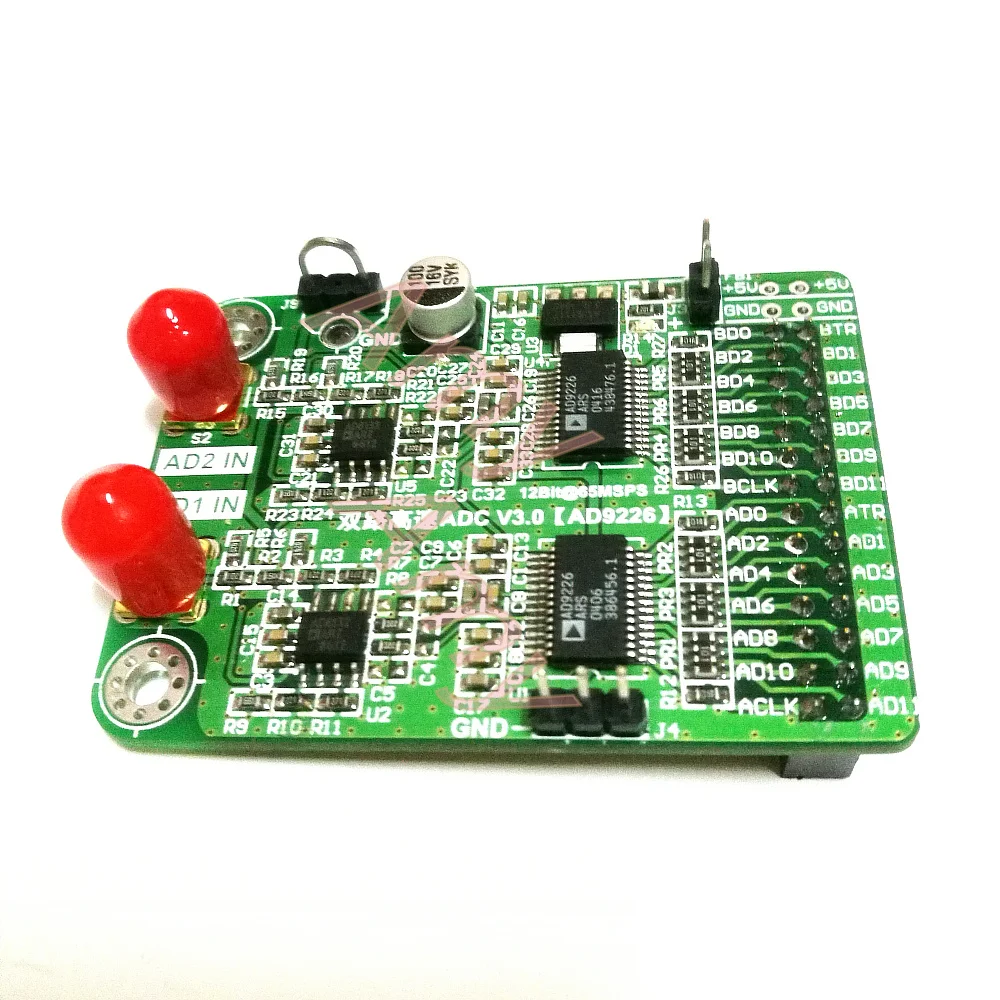

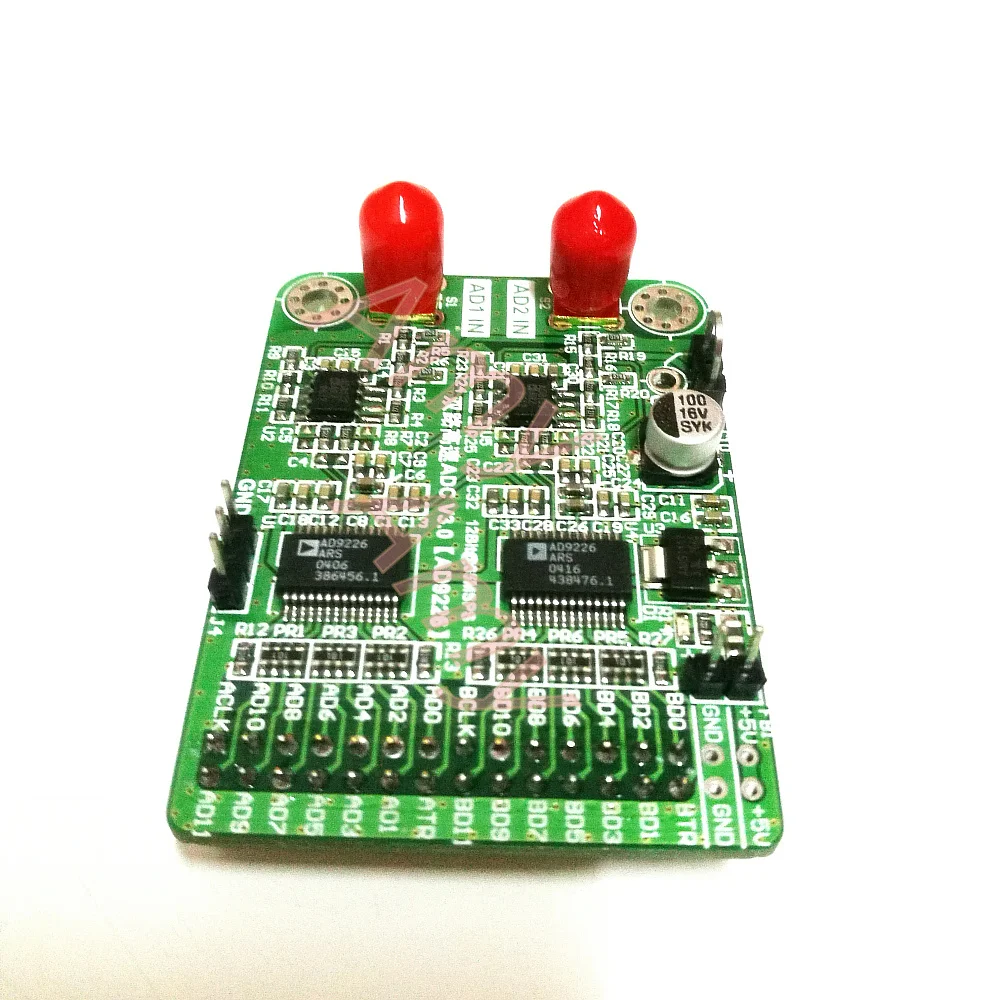

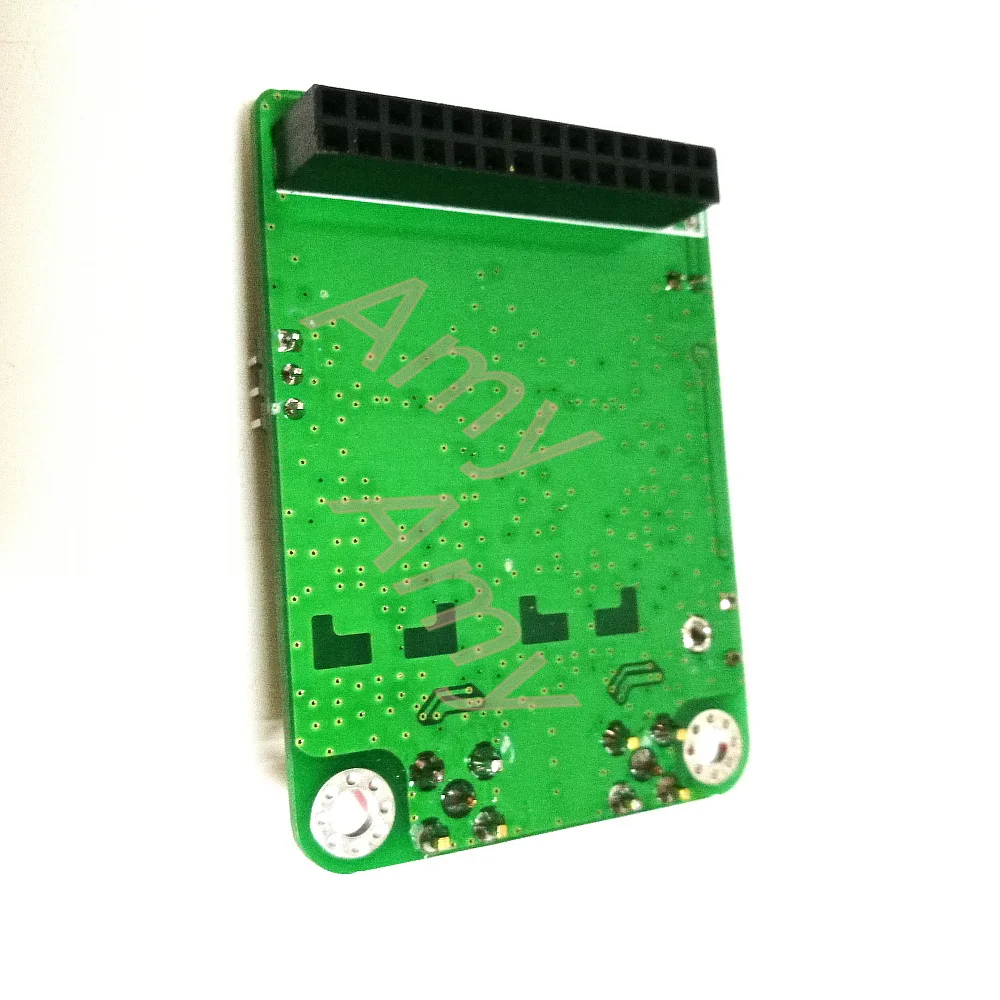

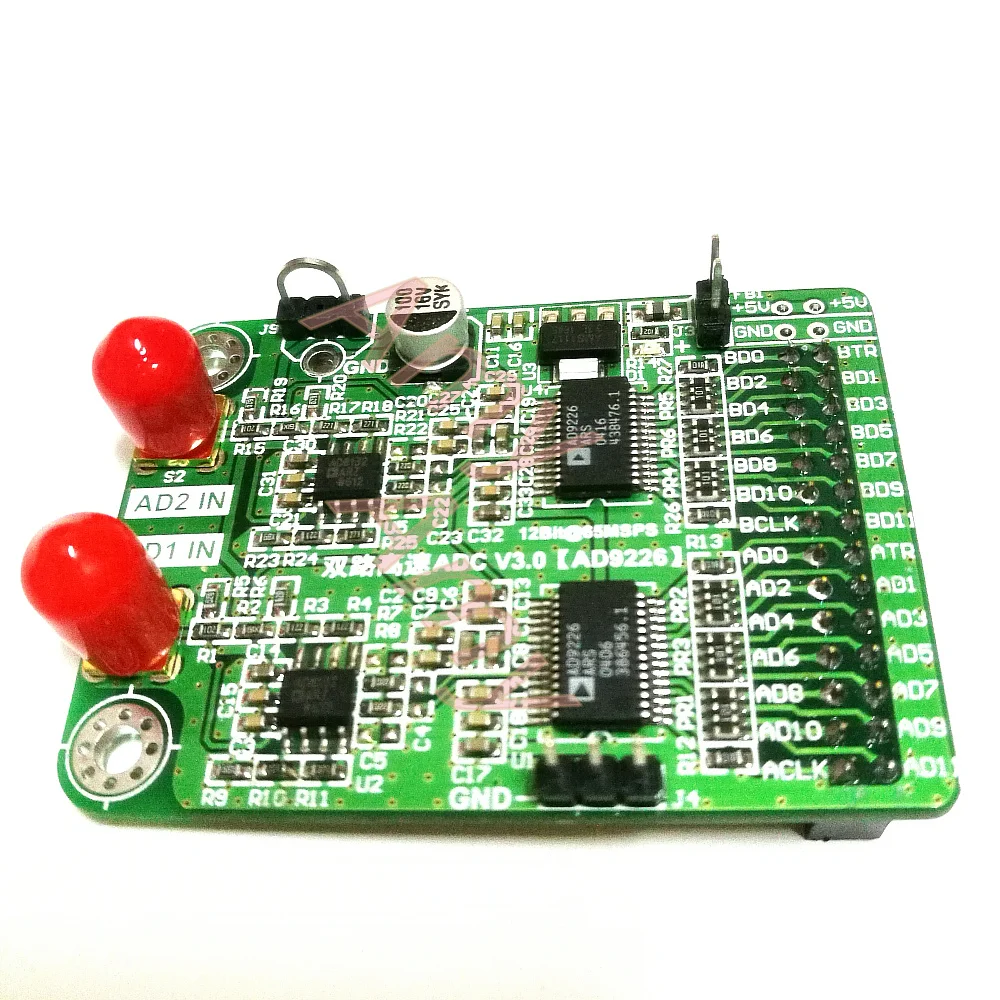

Двухканальный высокоскоростной AD Модуль AD9226 параллельный 12 бит 65 м сбор данных
История изменения цены
*Текущая стоимость 3 337,33 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Feb-20-2026 | 4238.25 руб. | 4323.93 руб. | 4280.5 руб. |
| Jan-20-2026 | 3437.44 руб. | 3506.78 руб. | 3471.5 руб. |
| Dec-20-2025 | 4171.43 руб. | 4254.89 руб. | 4212.5 руб. |
| Nov-20-2025 | 4138.57 руб. | 4221.61 руб. | 4179.5 руб. |
| Oct-20-2025 | 3304.58 руб. | 3370.69 руб. | 3337 руб. |
| Sep-20-2025 | 4071.40 руб. | 4152.98 руб. | 4111.5 руб. |
| Aug-20-2025 | 4038.36 руб. | 4119.75 руб. | 4078.5 руб. |
| Jul-20-2025 | 4004.7 руб. | 4084.20 руб. | 4044 руб. |
Описание товара
Двойной выходВысокая скорость12Позиция65 Мбит/сВ
ADСистема сбора и обработки данных модуль
ОдинВведение модуля
Этот модуль имеет два высокая скоростьADВыборКорпоративные12Разрядные высокого скоростиA/DКонвертерAD9226Модуль содержит 2 предметаAD9226.AD9226Многоступенчатая дифференциальный конвейерных архитектура с максимальная частота дискретизации65 Мбит/сОднокристальный; Источника питания чип содержит высокую производительность держатель образца и Опорное напряжение источника, упрощает подключено к сети дизайн; Немедленное выполнение промышленное применение, и в весь диапазон рабочих температур для того, чтобы гарантировать отсутствие кодов.
В Диапазон входного напряжения модуля-5V ~ + 5VВы можете войти в пикового значения как10VppСигналов. Скорость затухания и Офсетная Печатная используется для регулировки входного сигнала в модуле1 ~ 3VПиковое значение находится в2VppСигнал входаAD9226. , Который состоит в том, чтобы сказать, введите-5VВ тех случаях, когдаАЦПНапряжение на входе является3VВведитеС напряжением 0 ВВ тех случаях, когдаАЦПНапряжение на входе является2ВВведите+ 5ВВ тех случаях, когдаАЦПНапряжение на входе является1V. Высокая скоростьADБлок-схема модуль показан ниже.
Модуль схема:Двойной выходИ взаимнойНезависимый
Основные особенности модуля заключаются в следующем:
(1Функция модуля :Независимыми друг от друга12Разрядные высокого скоростиАЦПМодульная.
(2Максимальная скорость принятия :65 Мбит/с.
(2Аналоговый сигнал амплитуды входа:.5V(I. e.10VppВход).
(3Аналоговый сигнал пропускная способность :-3dBПропускная способность350 МГц.
(4Цифровой интерфейс уровня :3,3 V.
(5Модульная источника питания :+ 5ВОдин блок.
(6Аналоговый сигнал Входной интерфейс:SMAИнтерфейс.
(7Цифровой Интерфейс сигнала:2*14Двухрядные2,54Интервал, Женский сиденья, направление вниз. С Интерфейс электропитания, принятие2*16Двухрядные2,54Интервал, Женский сиденья, направление вниз.
(8) Этот модуль разработала jackGNDДля вставки мультиметр, заземления ручка, для того, чтобы облегчить пользователю тестирования.
(9) Правильный модули могут быть выполнены по индивидуальному заказу в соответствии с Инструкция фактическими потребностями. Как процесс отладки-довольно утомительный процесс, он должен быть заряжен определенное количество изготовления на заказ.
ДваИнтерфейсный модуль

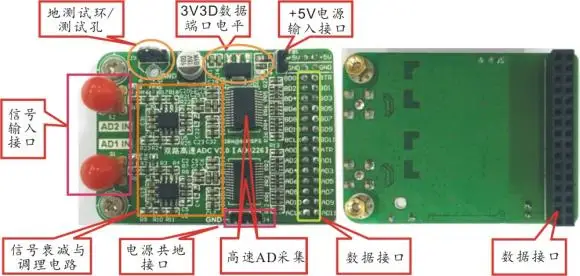

Аналоговый сигнал входной интерфейсSMAИнтерфейс; Данных Интерфейс принята2,54Расстояние мать сиденье интерфейс. Интерфейс каждым модулем показано на рисунке ниже.
Схематическая схема интерфейса модуля
ТриИнтерфейсный модуль метод подсоединения

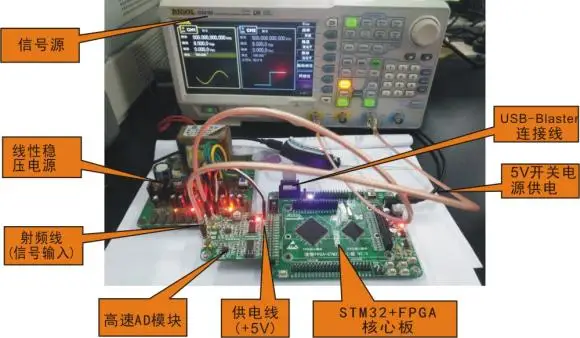

Two way высокой скоростиADМодуль тестирования должен быть б/уADПреобразователем(Общего назначенияFPGA),+ 5ВЛинейный регулируется питания(Рябь)И источника сигнала. С помощью магазинаЛинейный регулируется питания модуль,C8051F/STM32 + FPGAОсновная платаИ160 МГцИсточник сигналаНабор тест-схема подключения так, как показано на рисунке ниже.
Рис образования легкой пены. 3 схема подключения модуля тестовой среды
ЧетыреМодуль отладки эффект

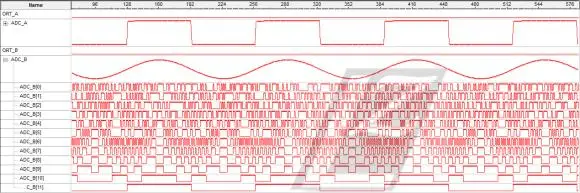

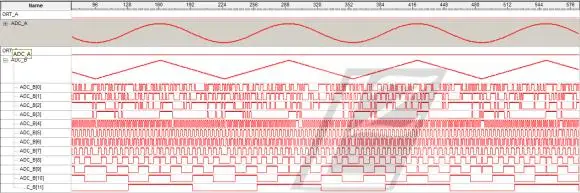

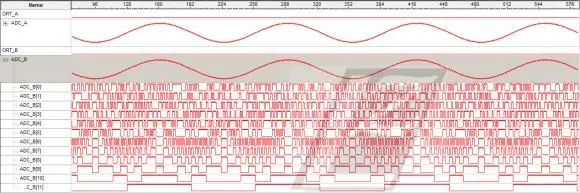

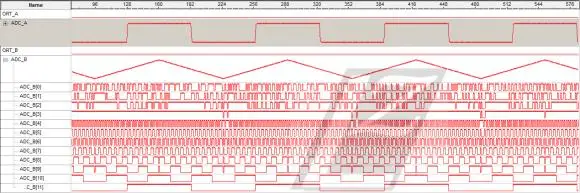

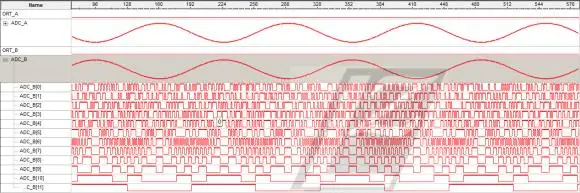

Синусоидальной волны, Клык Бо, и треугольной формы волны сигналы вход, соответственно, и их амплитуды являются10VЧастота100 кГц. Сигналов наблюденияQuartus IIИнструменты внутриSignaltap IIКоллекцияДанных сигналов.ADМодульнаяЧастота дискретизацииНабор до максимума65 МГц.
Обратите внимание: Модуль Входное сопротивление составляет50Ом, таким образом, источником сигнала должна быть установлена в качестве езды на автомобиле50Ом нагрузку, в противном случае входной сигнал будет разделено пополам.
Модуль тест визуализации
