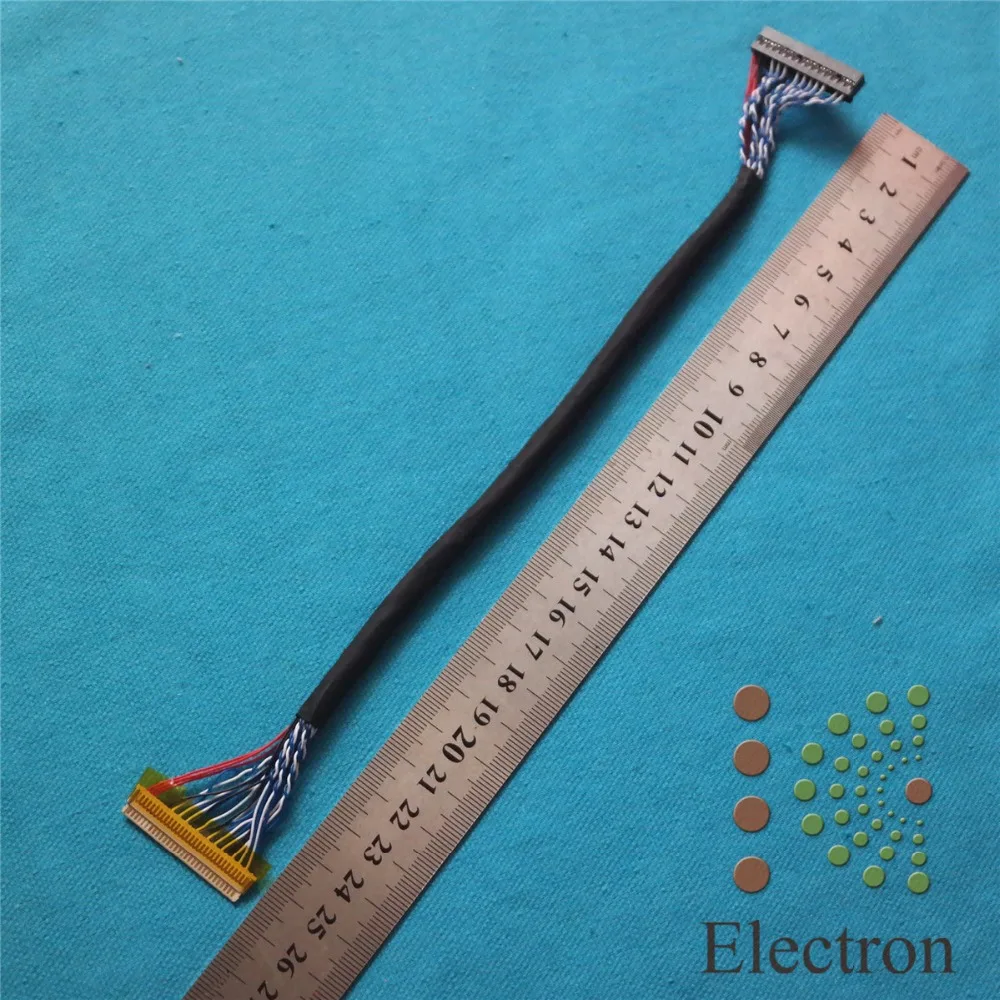

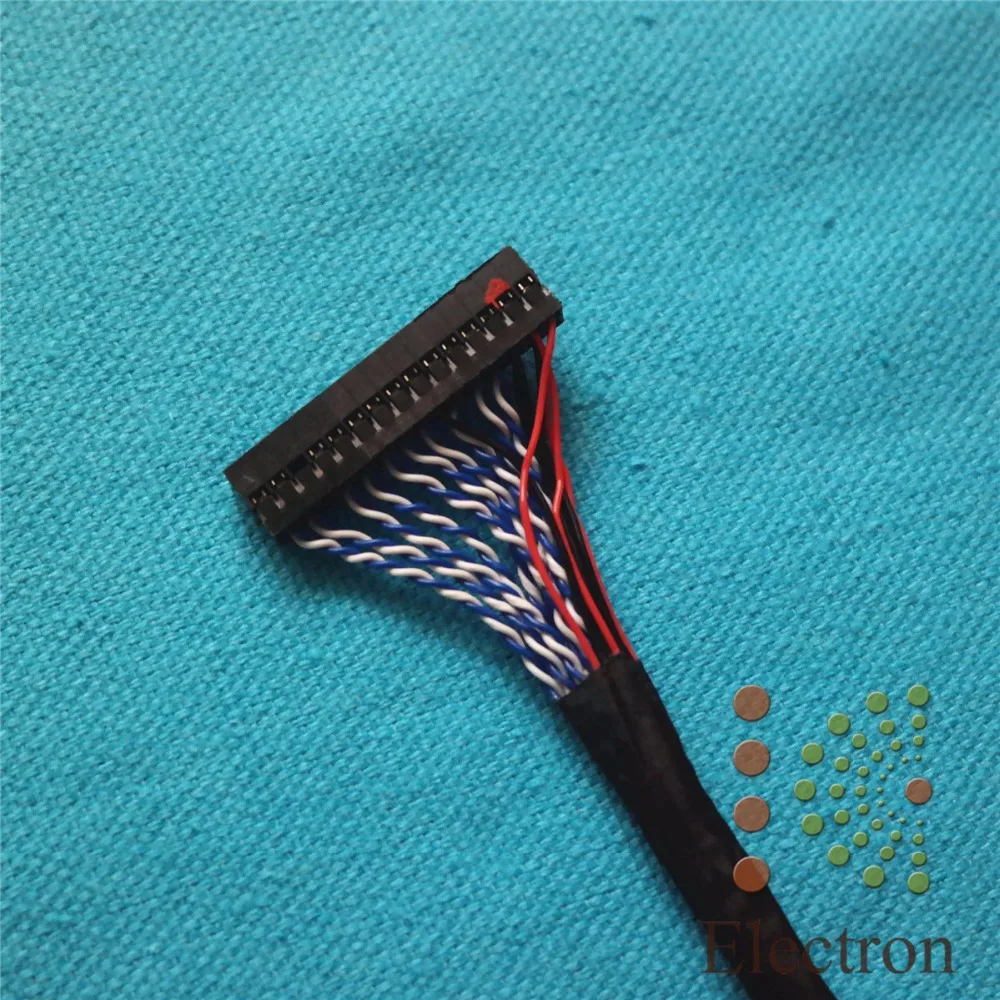

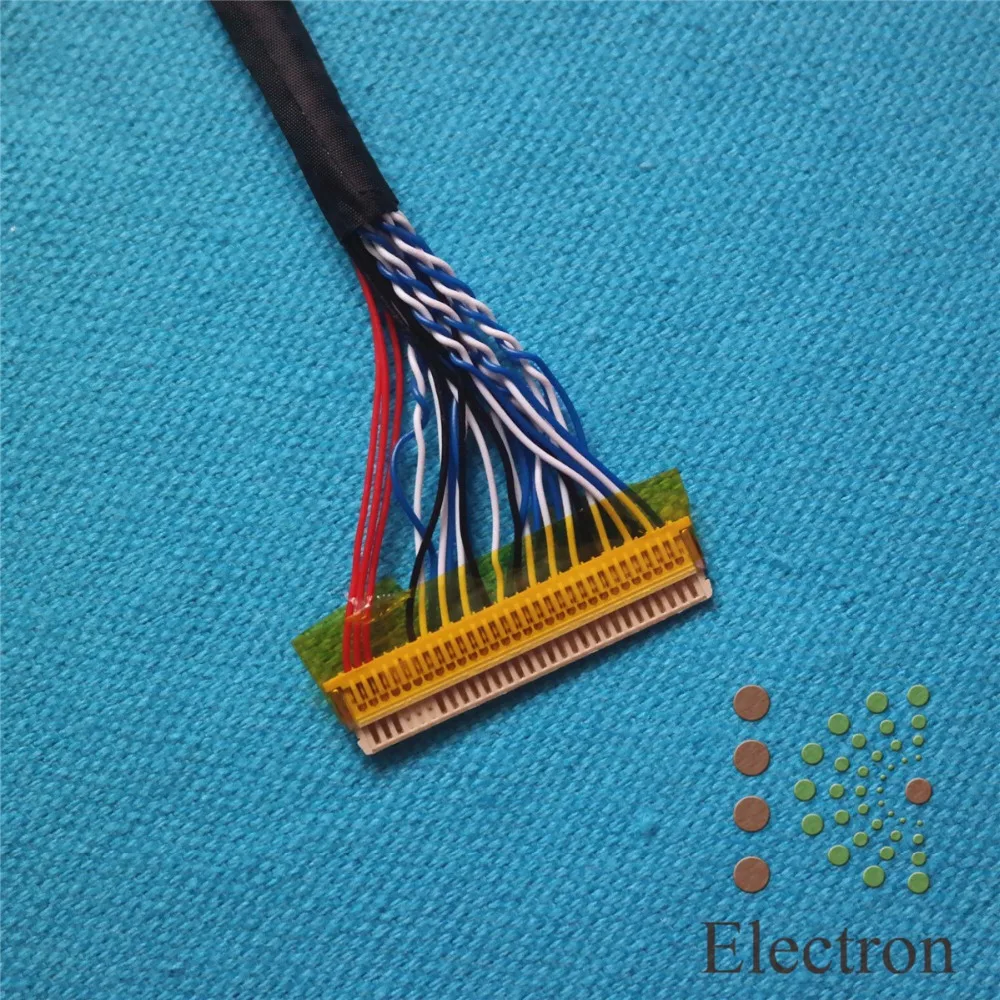

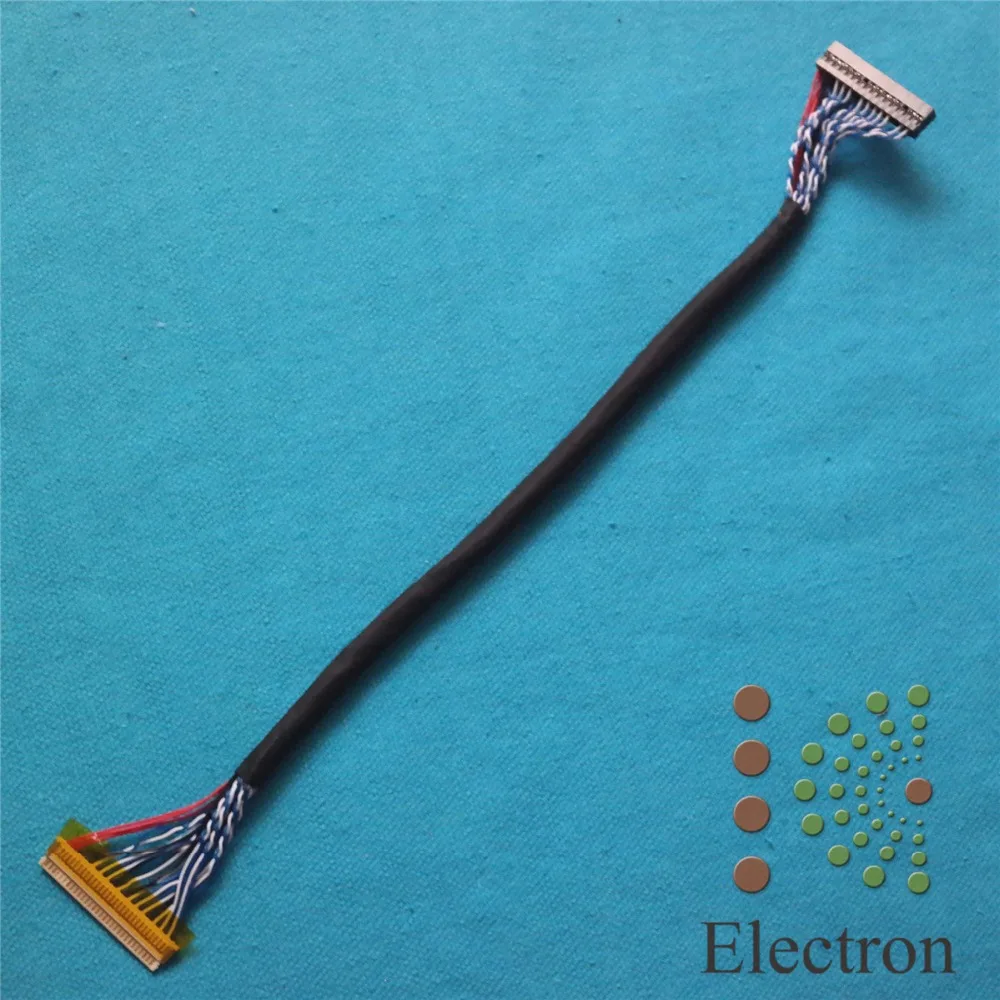

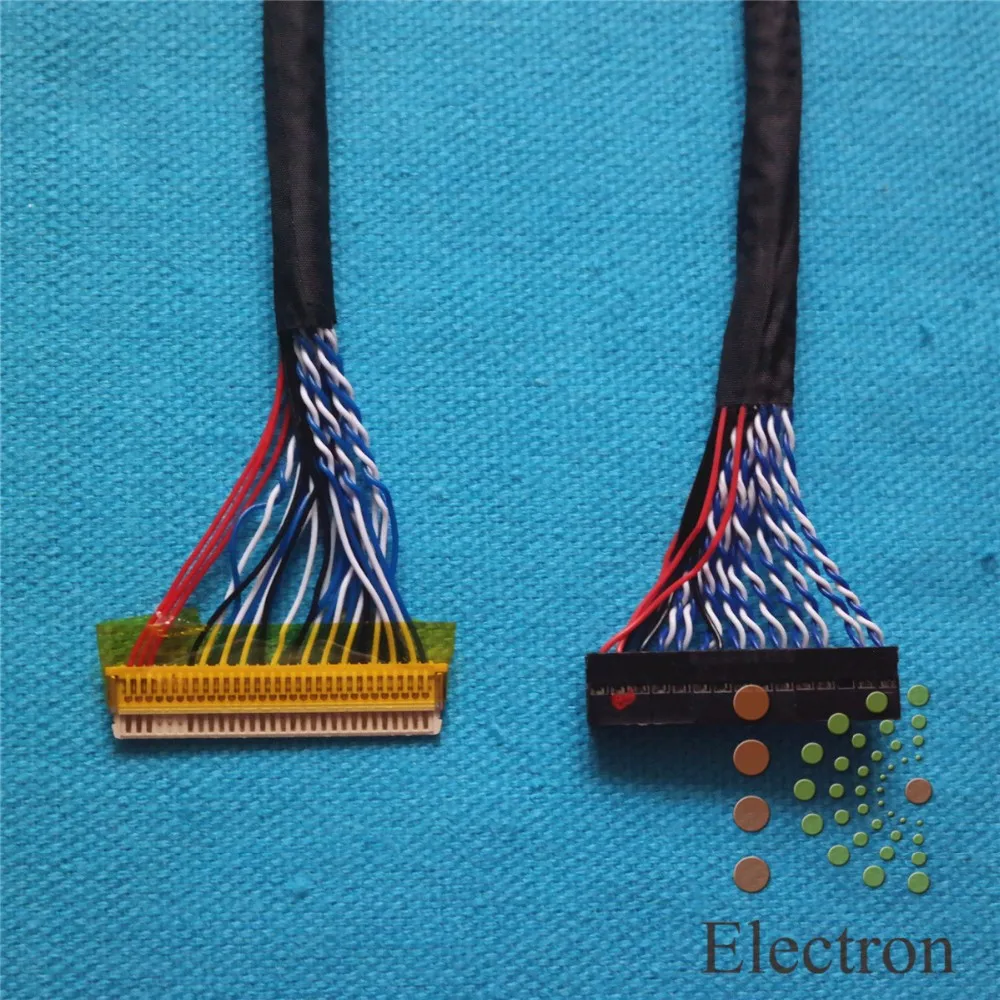

5 шт. FIX-30-S8 универсальный кабель низковольтной дифференциальной передачи сигналов исправить 30Pin 2ch 8 бит для 17 ''-26'' ЖК-дисплей контроллер Панель монитор

Параметры:

• Длина = 260 мм
• 30Pin для 30Pi
• Проводка: 10 пар белых и синих кабелей (для передачи сигналов). Черная подставка для проводов для «заземления» и красная подставка для проводов для «питания

• Подходит для ЖК-дисплей дисплей с 2ch интерфейс LVDS (RGB 6-бит данных, 8 пар дифференциального сигнала; Тип номер детали: JAE FI-XB30SR-HF11-NPB);
• Совместим с нашим ЖК-контроллером;
• Хорошо подходит для 12,1 ", 14,1", 15 ", 15,4", 17 ", 17,1" ЖК-дисплей панели с разрешением 1440*900, 1400*1050, 1600*1200, 1680*1050, 1920*1200;
• Полезно для обслуживания/ремонта магазинов.

Посылка включает в себя: 5 шт. x FIX 30pin 2ch 8 бит

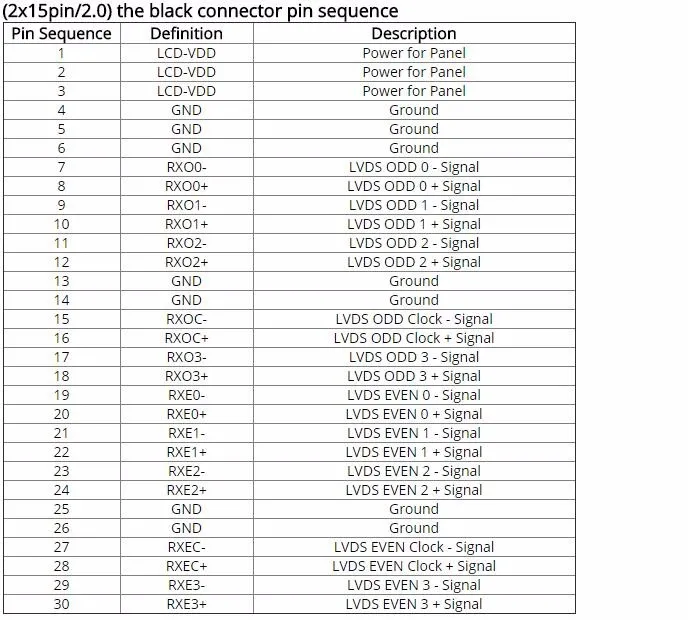

Pin последовательности

Определение

Описание продукта:

1

LCD-VDD

Мощность для Панель

2

LCD-VDD

Мощность для Панель

3

LCD-VDD

Мощность для Панель

4

GND

Заземления

5

GND

Заземления

6

GND

Заземления

7

RXO0-

LVDS нечетный 0-сигнал

8

RXO0 +

LVDS ODD 0 + сигнал

9

RXO1-

LVDS ODD 1-сигнал

10

RXO1 +

LVDS ODD 1 + сигнал

11

RXO2-

LVDS ODD 2 сигнала

12

RXO2 +

LVDS ODD 2 + сигнал

13

GND

Заземления

14

GND

Заземления

15

Rxoc-

LVDS нечетные часы-сигнал

16

Rxoc +

LVDS нечетные часы + сигнал

17

RXO3-

LVDS ODD 3 сигнала

18

RXO3 +

LVDS ODD 3 + сигнал

19

RXE0-

LVDS даже 0-сигнал

20

RXE0 +

LVDS даже 0 + сигнал

21

RXE1-

LVDS даже 1 сигнал

22

RXE1 +

LVDS даже 1 + сигнал

23

RXE2-

LVDS даже 2 сигнала

24

RXE2 +

LVDS даже 2 + сигнал

25

GND

Заземления

26

GND

Заземления

27

Rxec-

LVDS даже часы-сигнал

28

Rxec +

LVDS даже часы + сигнал

29

RXE3-

LVDS даже 3 сигнала

30

RXE3 +

LVDS даже 3 + сигнал

PIN #

Название сигнала

Описание продукта:

1

RxOIN0-

Отрицательный LVDS дифференциал ввода данных (нечетные данные)

2

RxOIN0 +

Положительное переключение данных LVDS (нечетные данные)

3

RxOIN1-

Отрицательный LVDS дифференциал ввода данных (нечетные данные)

4

RxOIN1 +

Положительное переключение данных LVDS (нечетные данные)

5

RxOIN2-

Отрицательный LVDS дифференциал ввода данных (нечетные данные, H-Sync,V-Sync,DSPTMG)

6

RxOIN2 +

Положительное переключение данных LVDS (нечетные данные, H-Sync,V-Sync,DSPTMG)

7

GND

Заземления

8

Rxoclkin-

Негатив LVDS, дифференциал, вход часов (нечетные часы)

9

Rxoclkin +

Положительное переключение LVDS на часы (нечетные часы)

10

RxOIN3-

Отрицательный LVDS дифференциал ввода данных (нечетные данные)

11

RxOIN3 +

Положительное переключение данных LVDS (нечетные данные)

12

RxEIN0-

Отрицательный LVDS дифференциал ввода данных (даже данные)

13

RxEIN0 +

Положительная разница в данных LVDS (даже данные)

14

GND

Заземления

15

RxEIN1-

Отрицательный LVDS дифференциал ввода данных (даже данные)

16

RxEIN1 +

Положительная разница в данных LVDS (даже данные)

17

GND

Заземления

18

RxEIN2-

Отрицательный LVDS дифференциал ввода данных (даже данные)

19

RxEIN2 +

Положительная разница в данных LVDS (даже данные)

20

Rxeclkin-

Дифференциал на часы с отрицательным LVDS (даже часы)

21

Rxeclkin +

Положительное переключение LVDS на часы (даже на часы)

22

RxEIN3-

Отрицательный LVDS дифференциал ввода данных (даже данные)

23

RxEIN3 +

Положительная разница в данных LVDS (даже данные)

24

GND

Заземления

25

GND

Заземления

26

NC

Без какой-либо

27

GND

Заземления

28

VCC

Питание

29

VCC

Питание

30

VCC

Питание

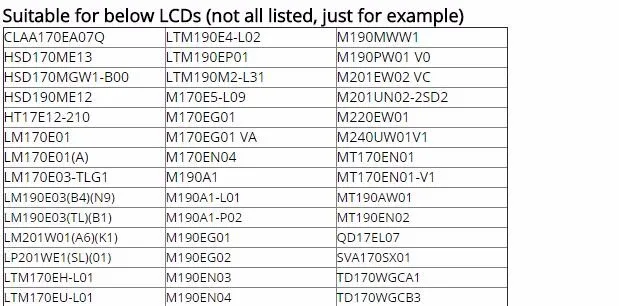

CLAA170EA07Q
