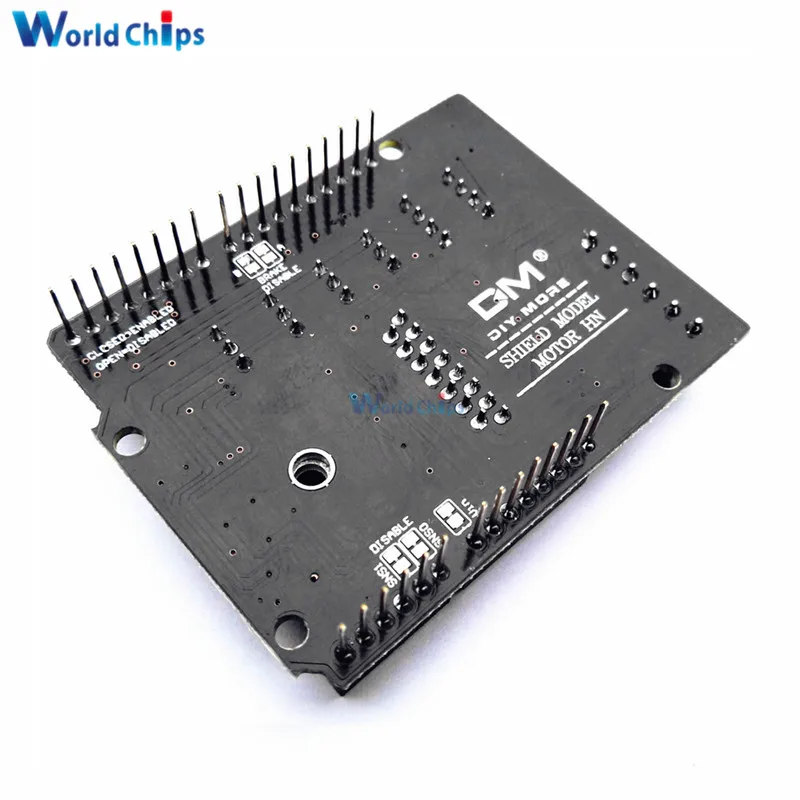

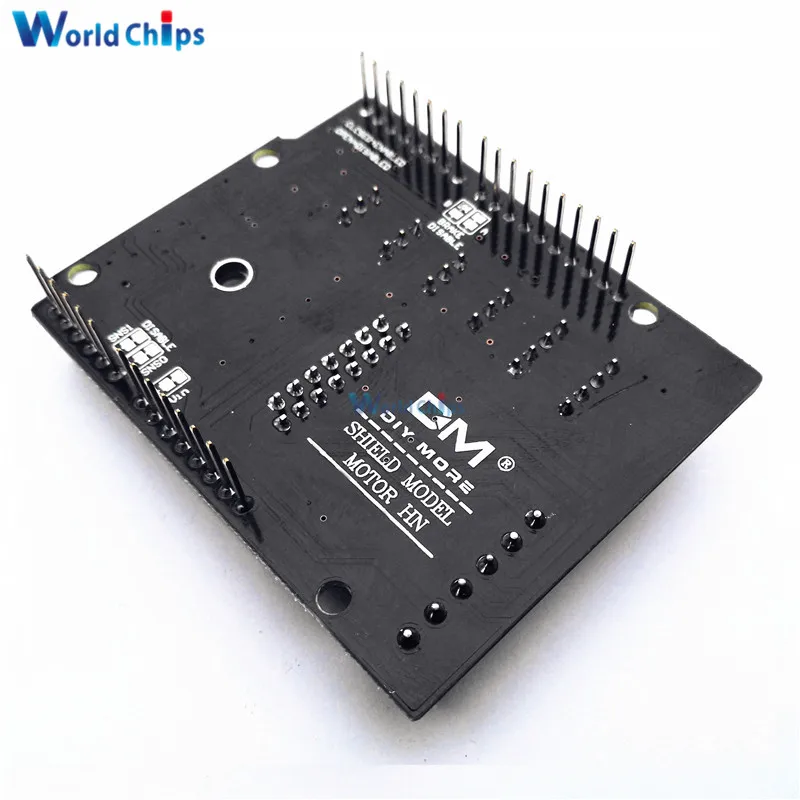

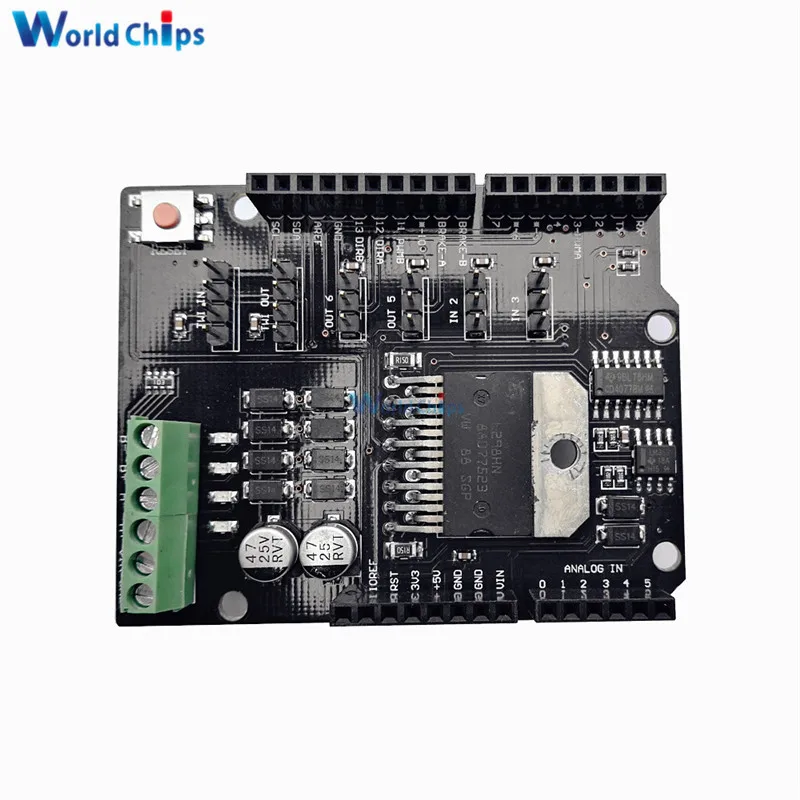

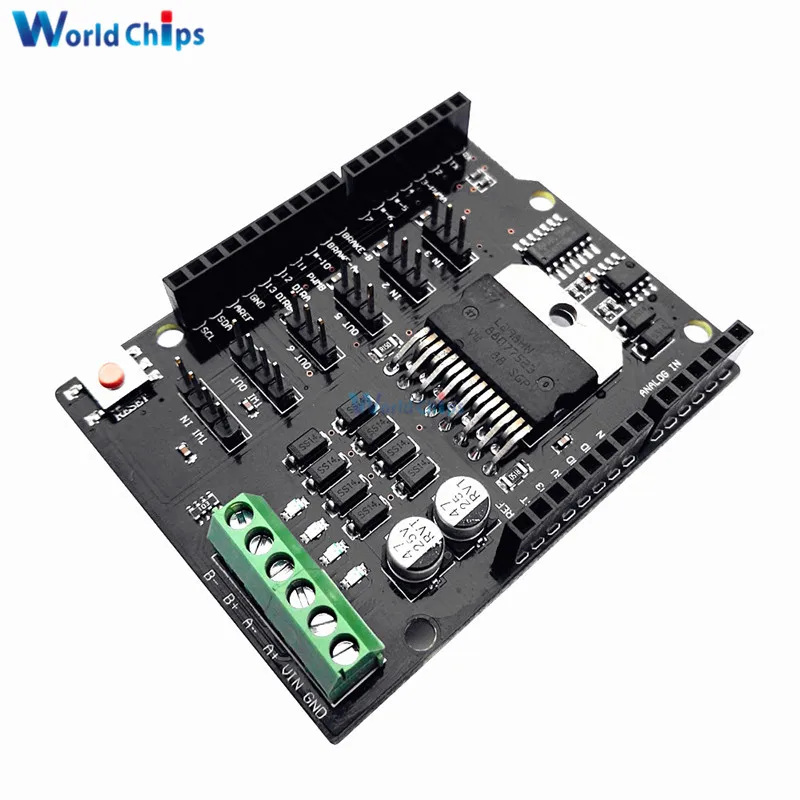

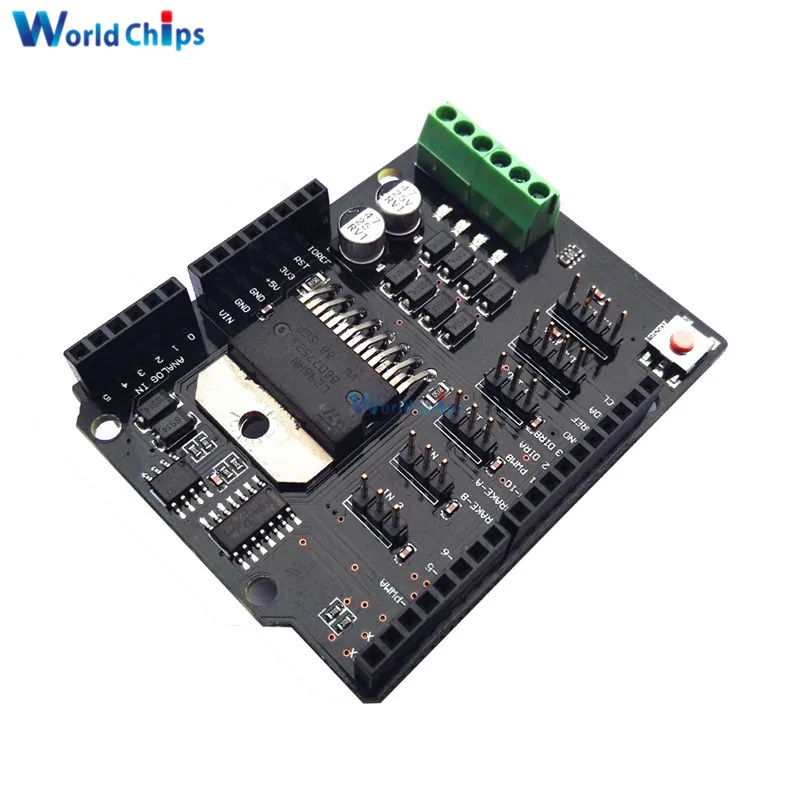

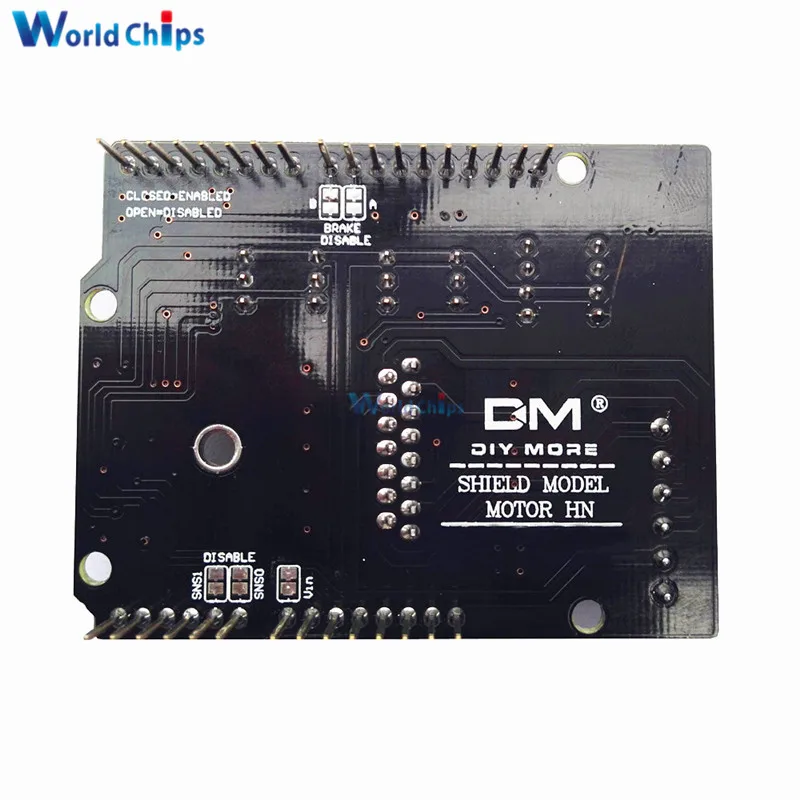

Плата расширения L298P для Arduino UNO R3 MEGA2560 заменяемая двухканальная двигателя

---









Щит двигателя базируется на L298NH, который является двойным полномостовым драйвером, призванным управлять индуктивными нагрузками, такими как реле, соленоиды, DC и шаговые двигатели. Он позволяет управлять двумя двигателем постоянного тока с вашей платой для Arduino, управляя скоростью и направлением каждого из них независимо. Вы также можете измерить поглощение тока двигателя каждого двигателя, среди других особенностей. • Вы можете найти в разделе «Пуск» всю информацию, необходимую для настройки платы, использования программного обеспечения Arduino (IDE) и запуска работы с кодированием и электроникой. Технические характеристики Рабочее напряжение от 5 в до 12 В Контроллер двигателя L298HN, 2 двигателя постоянного тока или 1 шаговый двигатель Максимальный ток 2A на канал или 4A Max (с внешним источником питания) Измерения тока 1,65 V/A Бесплатная остановка хода и функция тормоза Мощность Щит двигателя должен питаться только от внешнего источника питания. Поскольку L298HN IC, установленный на щите, имеет два раздельных соединения питания, один для логики, а второй для драйвера двигателя. Требуемый ток двигателя часто превышает максимальный ток USB. Внешний (не USB) Источник питания может быть получен либо от адаптера переменного тока в постоянный ток (настенное устройство), либо от аккумулятора. Адаптер может быть подключен подключив в 2,1 мм Центр-положительный Подключите для Arduino доска заглушка для разъема питания, на котором двигатель щит установлен или при подключении проводов, которые приводят к источника питания на идентификационный номер транспортного средства И винтовые клеммы GND, будьте внимательны, уважайте полярности. Во избежания возможное повреждение платы Arduino, на которой установлен щит, мы восстанавливаем внешний источник питания, обеспечивающий напряжение в пределах 7-12 В. Если вашему мотору требуется более 9 В, мы рекомендуем вам отделить линии питания щит и плату Arduino, на которой установлен щит. Это возможно, обрезав перемычку «Vin Connect», расположенную на задней стороне щита. Полный лимит винта на винтовых клеммах составляет 18 В. Щит может поставлять 2 Ампера на каждый канал, в целом 4 Ампера по максимуму. Вход и Выход Данный щит оснащен двумя раздельными каналами, известными как A и B, и каждый из них использует 4 булавки для Arduino, чтобы управлять или ощущать двигатель. В целом на этом щите используется 8 контактов. Вы можете использовать каждый канал отдельно, чтобы управлять двумя двигателем постоянного тока или комбинировать их, чтобы управлять одним биполярным шаговым двигателем. Штифты щита, разделенные по каналу, показаны в таблице ниже: Функциональные булавки на канал. Штифты на канал. B Направление D12 D13 PWM D3 D11 Тормозной D9 D8 Ток срабатывания A0 A1 Если вам не нужны тормоза и датчик тока, а также вам нужно больше штифтов для вашего приложения, вы можете отключить эти функции, обрезав соответствующие Джемперы на задней стороне щита. Моторы соединение Щеточный двигатель постоянного тока. Вы можете управлять двумя матовыми двигателем постоянного тока, подключив два провода каждого из них в (+) и (-) винтовых клеммах для каждого канала A и B. Таким образом, вы можете контролировать его направление, установив высокие или низкие булавки DIR A и DIR B, вы можете контролировать скорость, меняя значения рабочего цикла PWM A и PWM B. Если тормоз A и тормоз B установлены на высоком уровне, то они эффективно тормозят двигатели постоянного тока, а не замедлят, нарезав электроэнергию. Вы можете измерить ток, проходящий через двигатель постоянного тока, читая булавки SNS0 и SNS1. На каждом канале будет отображаться напряжение, пропорциональное измеренному току, которое может считываться как обычный аналоговый вход, через функцию аналогичной () на аналоговом входе A0 и A1. Для Вашего удобства его настроен для того, чтобы быть 3,3 В тех случаях, когда канал осуществляет доставку грузов максимально возможной ток, то есть 2A. Посылка включает в себя: Двухканальный Щит двигателя постоянного тока L298NH, 1 шт.
