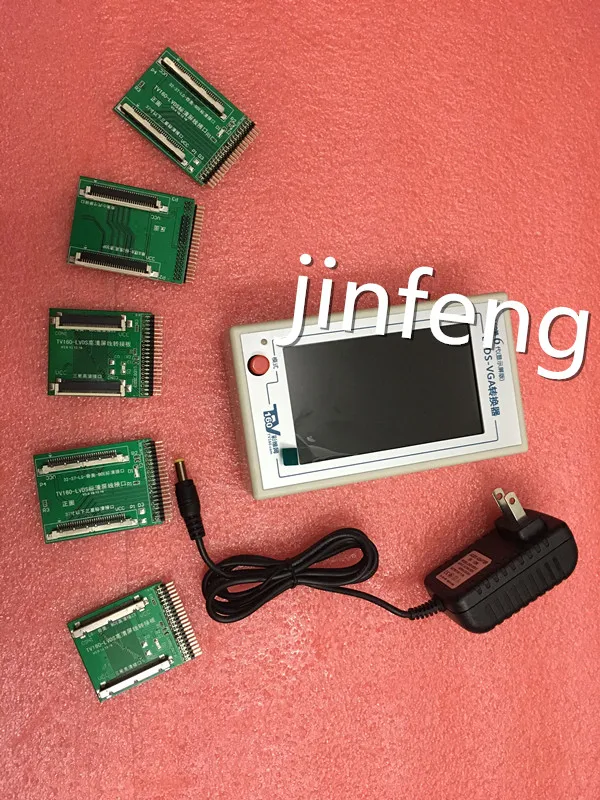

ТВ тестер материнской платы инструменты TV160 Full HD LVDS Turn VGA (LED/LCD) конвертер дисплей

ТВ тестер материнской платы инструменты TV160 Full HD LVDS Turn VGA (LED/LCD) конвертер дисплей

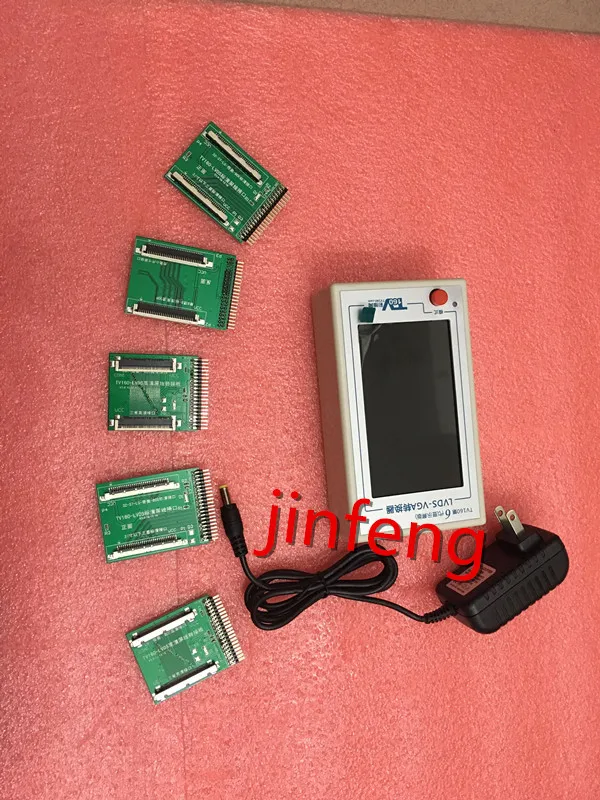

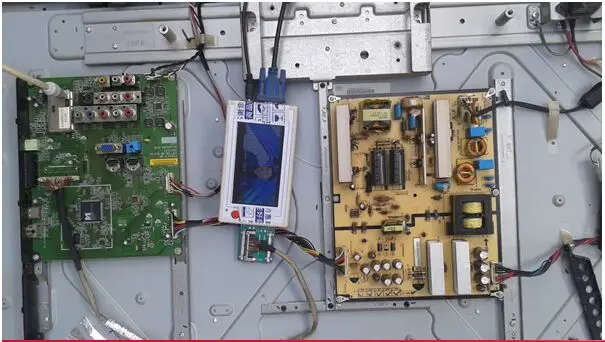

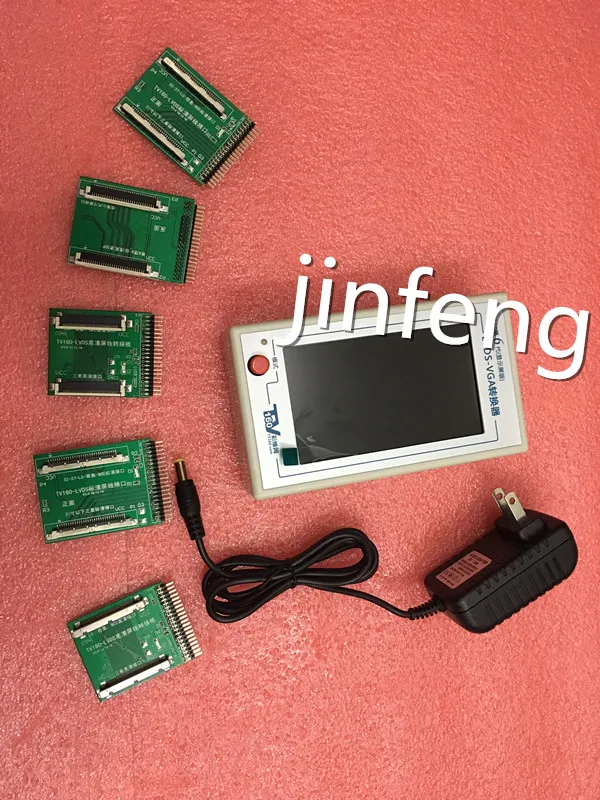

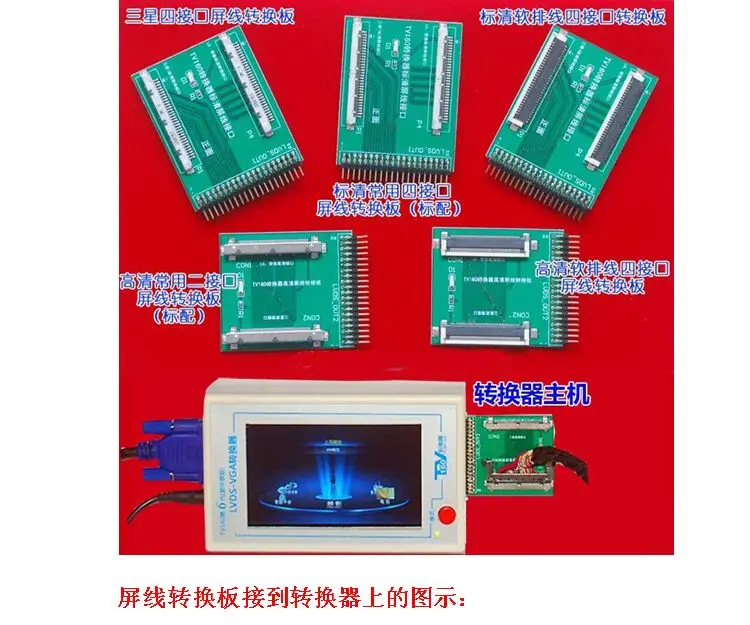

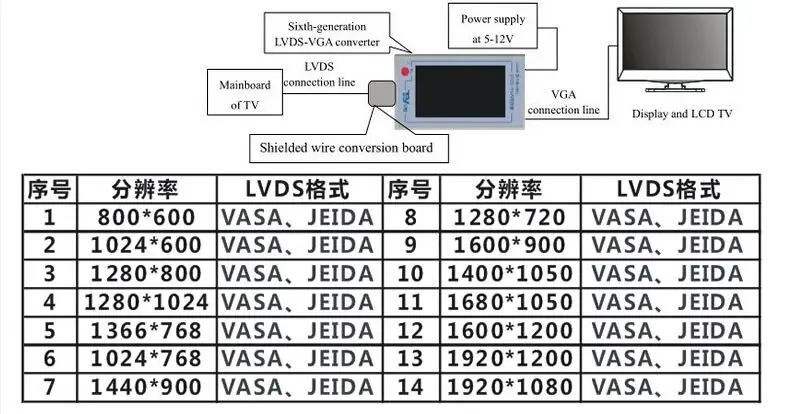

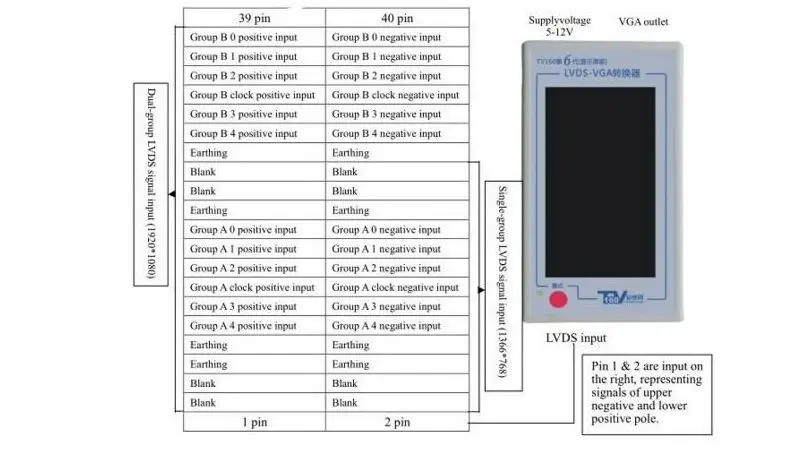

Описание товара I. Характеристики этой конверсионной платы1. Оснащен 4,3-дюймовым дисплеем, он может отображать LVDS изображение непосредственно сМатеринская плата, Поддержка внешнего VGA.2. Он поддерживает LVDS сигнал с различными коэффициентами разрешения (60 Гц, 120 Гц и 240 Гц) одного илиДвойной экранированный провод.3. Он выводит равномерный сигнал VGA (1280*720/60 Гц), который может быть подключен к различнымДисплей, поддержка CRT, жидкокристаллический и ТВ дисплей (благоприятная Совместимость).4. Входной интерфейс оснащен антистатическим дизайном с лучшей антистатической емкостью.5. Удобное преобразование между различными форматами LVDS.6. Широкий вход питания, с адаптером 5в-12в.II. Упаковочный лист и стандартные аксессуары1Примечание стандартные аксессуары включают только две стандартные экранированные конверсионные платы, однаДля двух интерфейсов с высоким разрешением и других четырех-интерфейсов со стандартным определением. ЭтиДве конверсионные платы совместимы с большинством Экранированных Проводов на рынке. Дополнительные FFC,Специальный интерфейс sanxing и еще три материнских платы являются дополнительными, как показано ниже:III. Выберите панель преобразованияОбратите внимание, что эти три экранированные конверсионные платы не являются стандартными аксессуарами, но они могут бытьПриобретено. Разница в том, что sanxing standard-definition conversion board с двумяИнтерфейсы толще, чем интерфейс сконфигурированной платы преобразования стандартного разрешения.Два других интерфейса FFC нацелены на конверсионную плату с частичным корпусом экрана, настраиваемым сFFC интерфейс. Они имеют одинаковые последовательности с двумя стандартными платами преобразования, ноИнтерфейс FFC. Использование показано на обратной стороне инструкции.IV. Функции о хосте преобразователяОписание преобразования входного режимаЭтот конвертер поддерживает полные форматы LVDS и поддерживает преобразование различныхВходное соотношение разрешения (6 бит, 8 бит, 10 бит) в VGA сигнал (1280*720/60 Гц), с благоприятнымСовместимость с различными дисплеями. Преобразование форматов сигналов LVDS осуществляется нажатиемКнопка режима циркулирует.Таблица параметров разрешения и формата конвертераНет. Разрешение LVDS формат No. Разрешение LVDS формат1 800*600 Васа, Джейда 8 1280*720 Васа, Джейда2 1024*600 Васа, Джейда 9 1600*900 Васа, Джейда3 1280*800 Васа, Джейда 10 1400*1050 Васа, Джейда4 1280*1024 Васа, Джейда 11 1680*1050 Васа, Джейда5 1366*768 Васа, Джейда 12 1600*1200 Васа, Джейда6 1024*768 Васа, Джейда 13 1920*1200 Васа, Джейда7 1440*900 Васа, Джейда 14 1920*1080 Васа, Джейда1. Запрещено сначала вставлять экранированную конверсионную плату в конвертер. Вместо этого,Должен быть подключен к материнской плате телевизора непосредственно перед включением материнской платы телевизора. ЭтоУправление легко приводит к повреждению экранированного провода и повреждению компонентов. Пожалуйста, Управляйте имНа основе следующих шагов2. Сначала не вставляйте экранированный провод в преобразователь. Вместо этого, пожалуйста, вставьте оригинальный экранированныйПровод материнской платы телевизора в конвертер. Во время вставки, провод сигнала LVDS долженБыть выровненным. После включения на системную плату телевизора включается индикатор небольшой платы, указывающийЧто завершение экранированного провода (последовательности проводов) является правильным. Затем вставьте преобразователь. ЭтоЗапрещено вставлять преобразователь внутрь, если индикатор выключен; в противном случае преобразовательМожет быть поврежден, вызванный входом источника питания на экран LVDS.3. Как правило, одноканальный LVDS сигнал может быть подключен 0 ~ 3 (соединение группового провода4 Нет необходимости) в группе A и часах, выбирая провод LVDS. Возможно подключение 5Пары проводных входов LVDS. LVDS сигнал группы А может поддерживать соотношение разрешения до1366*768. LVDS с двумя или четырьмя маршрутами может быть подключен только к этой группе.4. LVDS Входное правило этого преобразователя следует PCB правила проводки ЖК-телевизора, произведенногоSkyworth, который соответствует стандарту LVDS формата в индустрии цветного телевидения.5. Этот преобразователь принимает широкий источник питания на 5-12 В (1A) и поддерживает портативный источник питания на5 В/1 А, поэтому его удобно носить для тестирования.6. Внимание: входной конец LVDS этого преобразователя не должен иметь питание экрана, подключенного к любомуШтырь входного конца LVDS; в противном случае это может повредить основной чип преобразователя. ОсновнойПовреждение чипа, вызванное этим, выходит за рамки гарантии.V. Схематическая схема подключения конвертераРуководство по преобразованию экранированной проволоки преобразователя LVDS-VGA 6-го поколенияВо время технического обслуживания или ввода в эксплуатацию оригинальный экранированный провод телевизора может неСопоставьте этот LVDS-VGA входной интерфейс преобразователя. Эта проблема может быть решена экранированнымПлата преобразования проводов. Интерфейс высокой четкости экранированной конверсионной платы принимаетОригинальный импортный интерфейс с длительным сроком службы. Конверсионная плата продается какАксессуар преобразователя LVDS-VGA. См. Следующее описание рисунка дляЭкранированная плата преобразования провода.Схема использования экранированной конверсионной платыШаг 1 не вставляйте плату преобразования в конвертер. Вместо этого вставьте оригинальный экранированныйПровод материнской платы телевизора в соответствующий экранированный провод интерфейса в конверсионной плате.Примечание: соответствующий интерфейс основан на положении витой пары экранированного провода иПоложение небольшой платы LVDS парный провод, т. Е. Вставьте его соответственно. Различные экранированные проводаДолжны быть вставлены в различные интерфейсы.Шаг 2 Используйте одну руку, чтобы плотно прижать плоскую розетку LVDS и использовать другую, чтобы сжать оба концаЭкранированный провод, чтобы вставить его. На рисунке выше показан экранированный провод высокой четкости.Стандартный экранированный проводной интерфейс используется таким способом вставки. (Примечание: эксплуатацияПять небольших досок в основном идентичны. Во время подключения следует обратить внимание на проводПоследовательности. Выровняйте источник питания перед выравниванием витой пары LVDS провода экранированного провода и сопряженного сигнального провода aНебольшая доска.)Шаг 3 питания к материнской плате телевизора. С правильным подключением экранированного провода индикаторНебольшая плата преобразования будет включена; в противном случае, это означает, что соединение экранированного проводаНеправильный или материнская плата не включена. (Примечание: Пожалуйста, проверьте, есть ли экран материнской платыИсточник питания (5 В/12 В) входит в правый выходной штырь; если это так, это приведет к повреждению преобразователя.О незнакомой материнской плате, мульти-метр должен быть использован для проверки ли контактный контактВходит в блок питания экрана 5 В/12 В)Шаг 4Он может быть вставлен (лицевая сторона вверх) В Входное основание LVDS VGA, только еслиИндикатор на экранированном проводном конвертере включен.Шаг 5После подключения, если материнская плата телевизора нормальная, дисплей или внешний дисплей на конвертереБудет отображать изображение материнской платы телевизора.Если нет изображения, проверьте, хорошо ли подключен экранированный провод или если какое-либо повреждение материнской платы.В случае размытого изображения, нажмите кнопку преобразования режима повторно, чтобы конвертировать в различныеРежимы до тех пор, пока изображение не будет нормальным.Для облегчения тестирования материнской платы на месте, портативный источник питания может использоваться для питанияПитание в преобразователь. Фактически измеряется мощность Mi 10400 (портативная мощность от другихБренд может быть выбран) может поставить питание в этот конвертер в течение 15 часов, полностьюСоответствие требованиям тестированияМеры предосторожности при использовании конвертера1. Пожалуйста, строго следуйте вышеуказанной операции.2. Во-первых, подключите материнскую плату к экранированной конверсионной плате с вниманием кПоследовательности проводов. Затем включите материнскую плату телевизора, если индикатор на экранированном преобразованииПлата включена, это означает, что соединение между материнской платой и экранированной проводной платой является правильным;В противном случае его следует повторно проверить3. С правильным соединением между экранированной платой преобразования провода и материнской платой, вставьтеЭкранированная плата преобразования провода (лицевая сторона вверх) в преобразователь LVDS (см.Рисунок выше) перед тем, как поставить системную плату телевизора и конвертер для включения статуса.4. В случае размытого изображения, нажмите кнопку преобразования режима повторно, чтобы конвертировать в различныеРежимы до тех пор, пока изображение не будет нормальным.5. Этот конвертер поддерживает различные форматы LVDS (60 Гц, 120 Гц и 240 Гц). О материнской платеС двумя экранированными проводами один провод должен быть подключен к высокой четкостиПлата преобразования вместо обоих проводов. Кроме того, он может конвертировать требуемое изображение.6. Пожалуйста, строго следуйте вышеуказанной операции!АксессуарыСтандартные аксессуары включают две конверсионные платы, одна для двух интерфейсов с высоким разрешениемИ другие четыре интерфейса со стандартным определением. Эти две конверсионные платы совместимыС интерфейсом 32 и 58 дисплеев.
