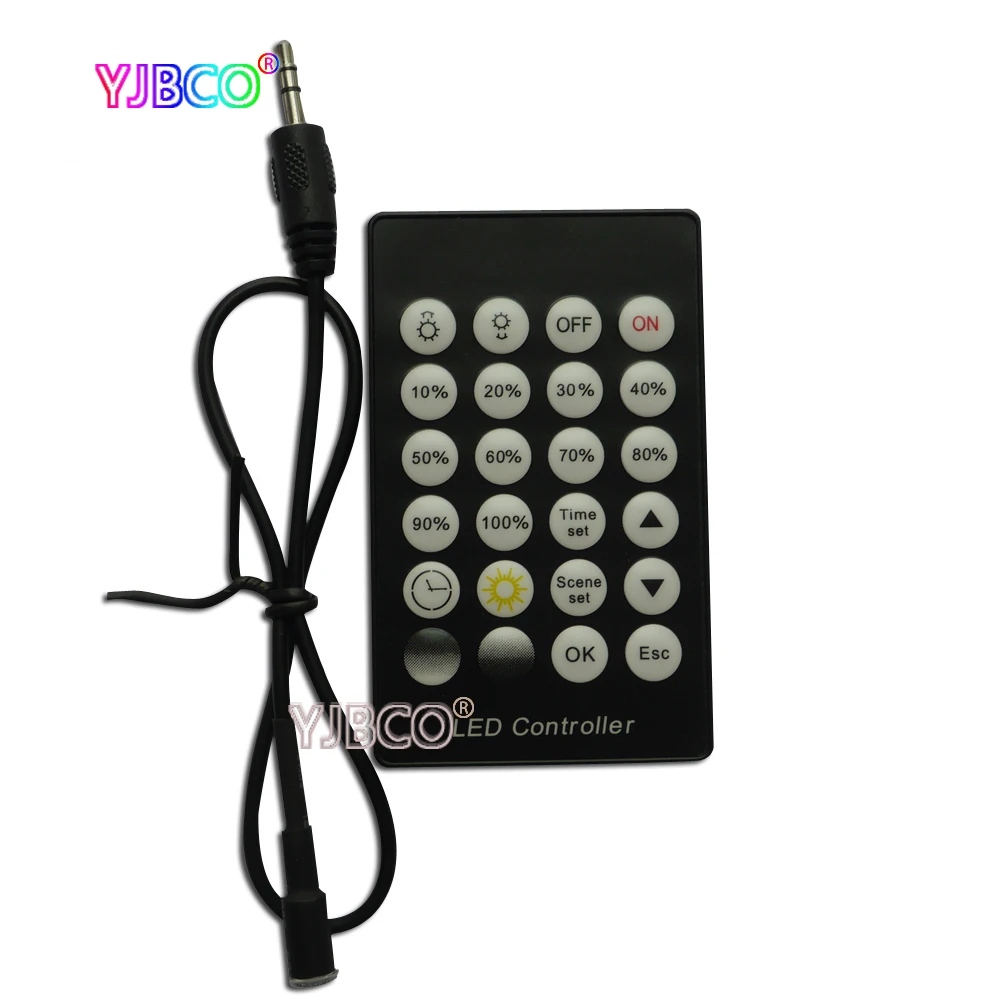

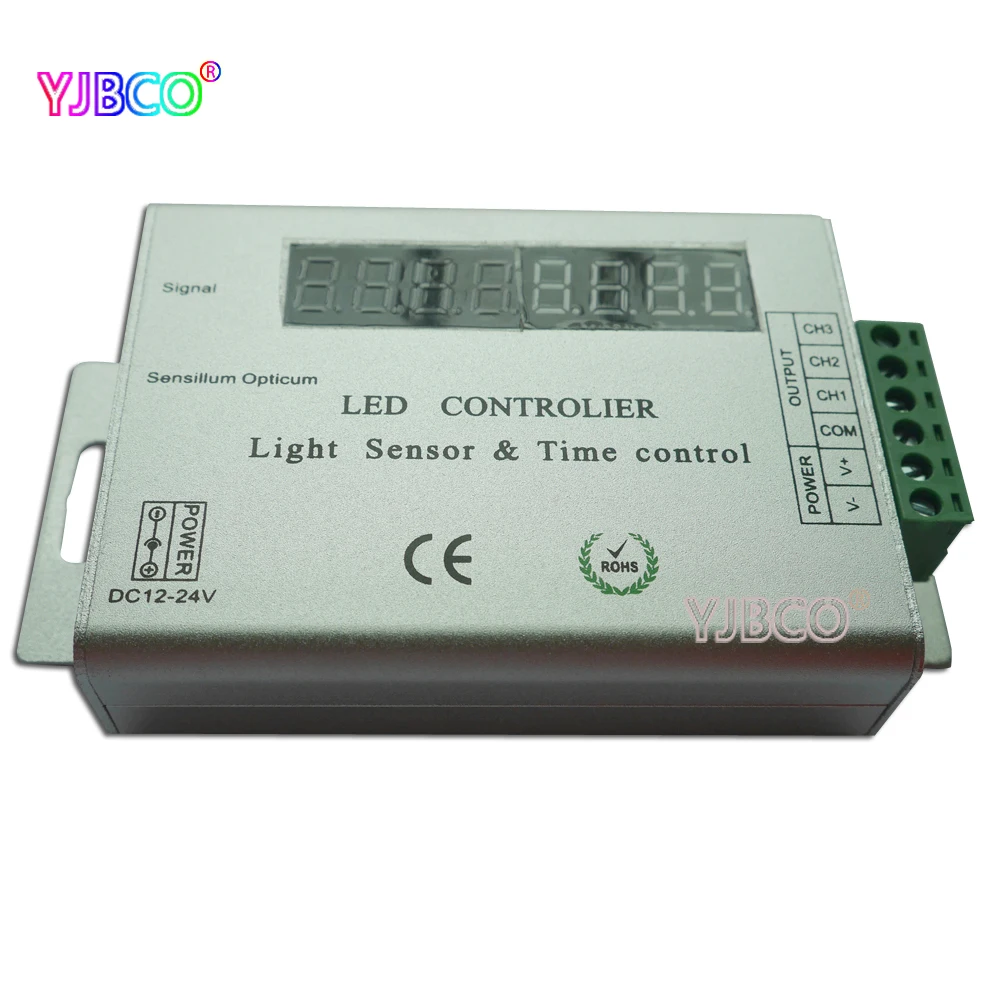

Новый ИК пульт дистанционного управления с 24 клавишами 8 цифровых PWM диммеров

Описание продукта:
Контроллер имеет 8 цифровых трубок, чтобы показать режимы работы и времени. Он принимает Электрический диммер PWM. Он подходит к точному зажиму часов, который может контролировать яркость и темноту светильник в зависимости от времени. Когда время в данный момент такое же, как и в расчетное время, светильник будет меняться, как и предыдущий свет. Вы можете задать 5 сцен в течение 24 часов один день. С помощью опционального датчика контроллер может автоматически регулировать яркость светильник в соответствии с яркостью и тьмой оптической линии окружающей среды. Контроллер используется для в нормальных условиях. Контроллер работает через инфракрасный пульт дистанционного управления и легко работает.

Номер модели: JM-LK-TIME

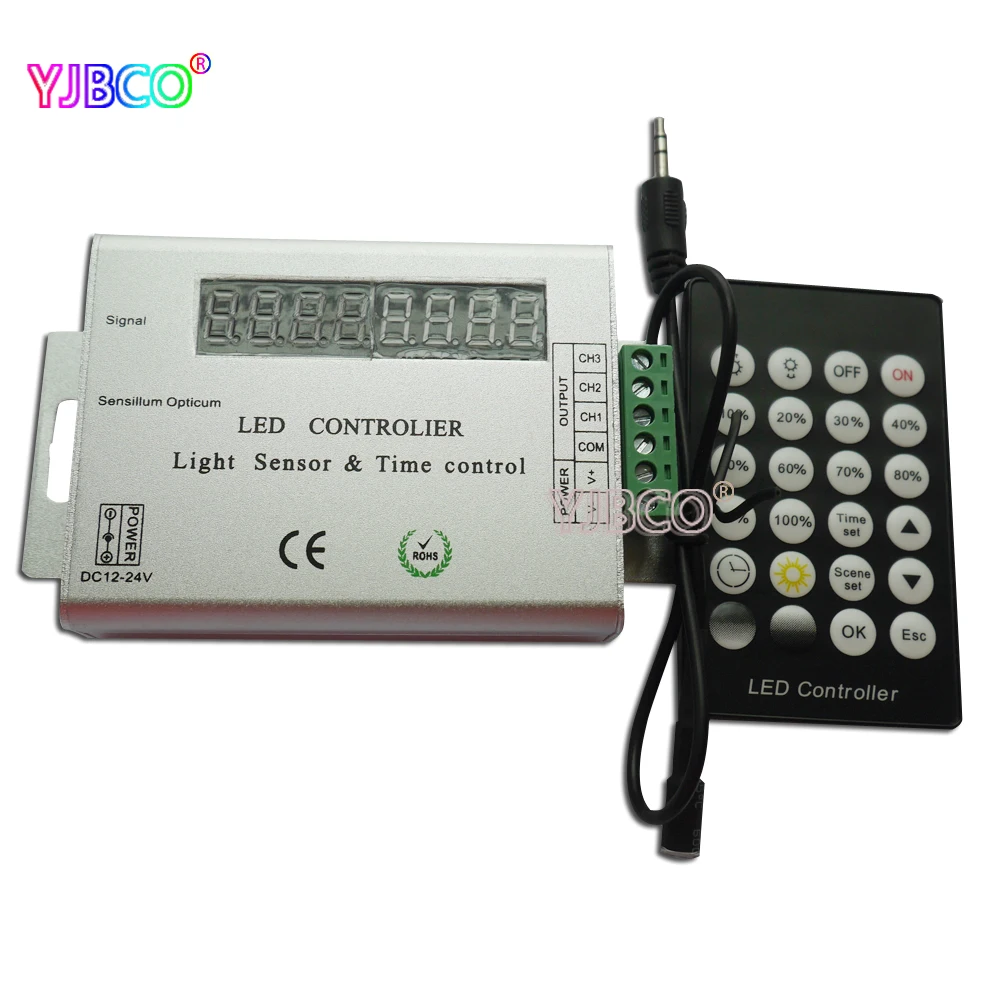

Название изделия: Интеллектуальный светильник, контроллер с контролем времени
● Напряжение питания: 12-24 в пост. Тока
● Выход: 3 цепи
● Выходной ток: 4A/ch
● Размер контроллера: L122xW71 × h25 мм
● Размер посылка: L135 × W80 × H55 мм
● Вес нетто: 180 г
● Общий вес: 210 г
● Статическое Расход: <0,24 Вт
● Выходная мощность: 12 В ≤ 144 Вт; 24 В ≤ 288 Вт
● Класс сигнала ШИМ: 256 уровня
● Частота сигнала ШИМ: 325 Гц
● Расстояние дистанционного управления:>10 м
● Отклонение во времени:<5 секунд в месяц

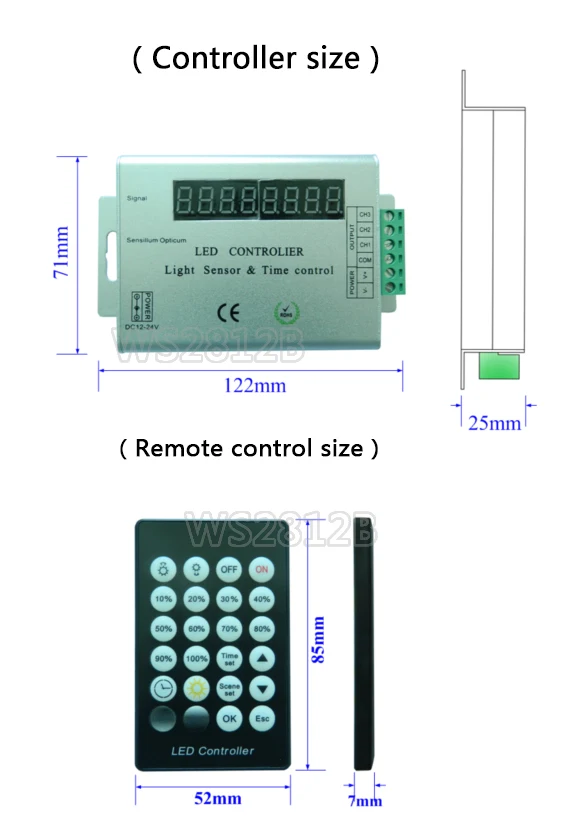

Внешний размер:

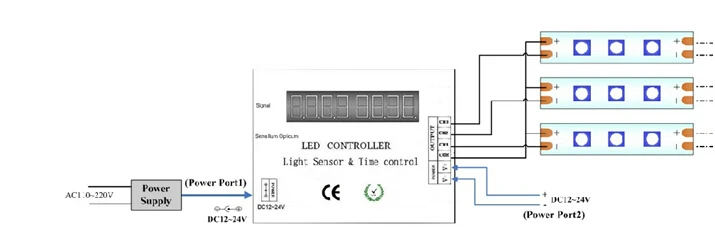

Описание подключения:
Интерфейс ввода питания (порт 1):

Принять 5,5x2,1 мм DC разъем сиденья
Интерфейс ввода питания (порт 2):


Установите сиденье соединителя с винтом.

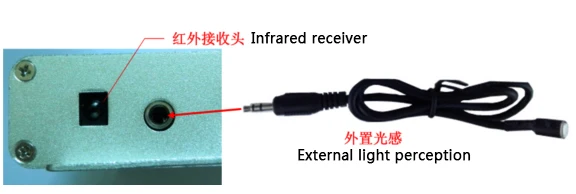

Инфракрасный Интерфейс приемника и светильник, разъем датчика:

Встроенный инфракрасный приемник, внешний светильник, датчик

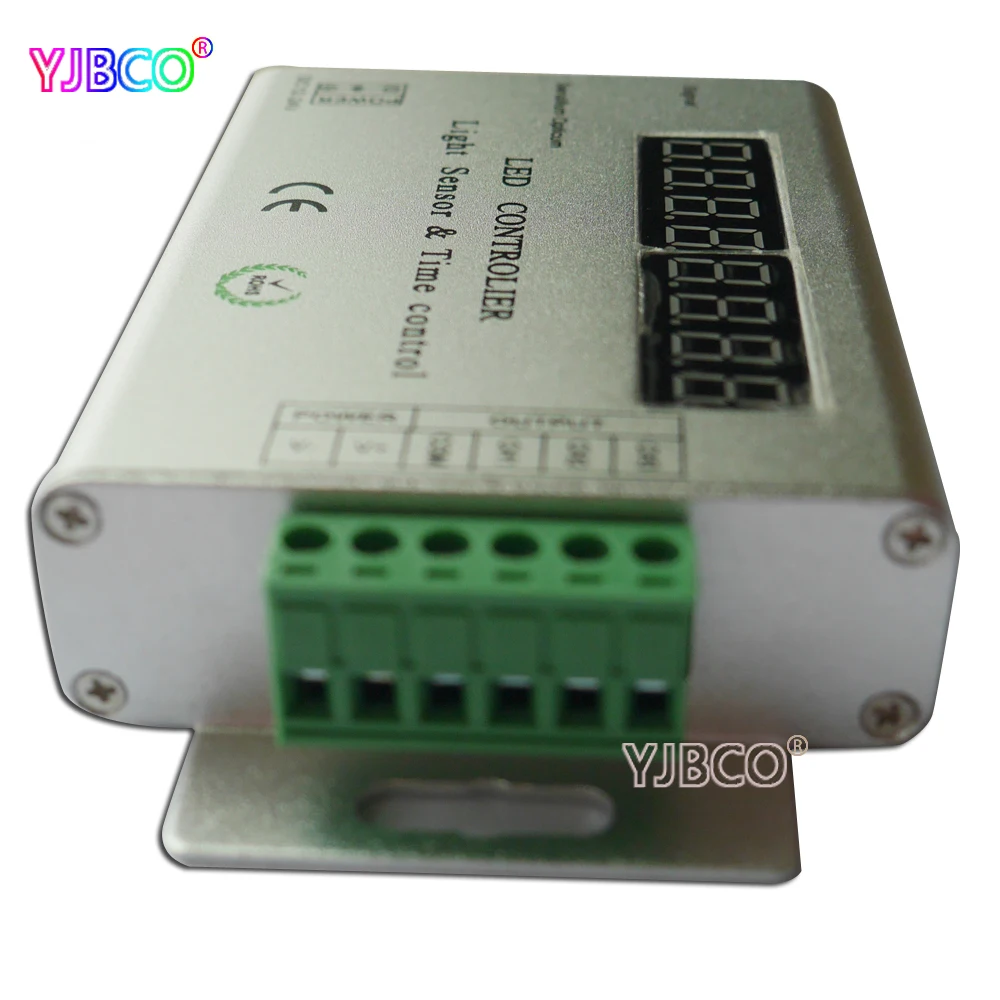

Выходной интерфейс нагрузки:

Установите сиденье соединителя с винтом

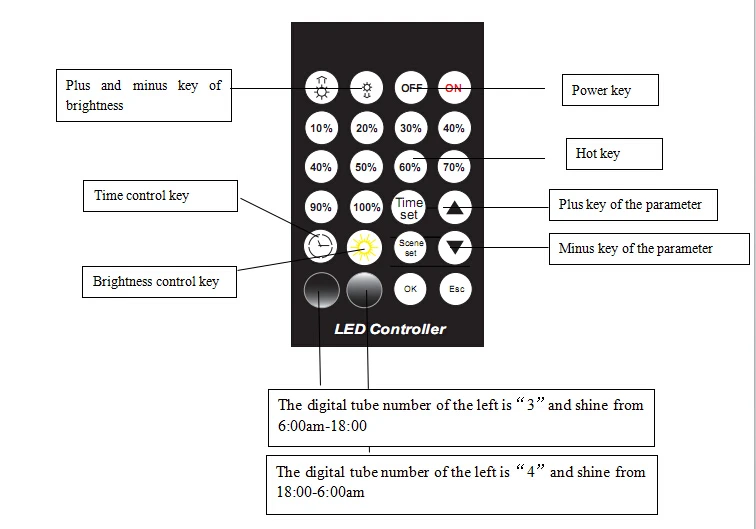

Направление использования:
Установка времени


Контроллер встроен в чип точного контроля времени. Он может работать точно, когда вы установите время. Перед установкой времени вам следует сослаться на время по местному времени. После установки контроллер может восстанавливать автоматически, а также с функцией отключения памяти.

1. Когда контроллер включен, нажмите кнопку настройки времениОдин раз цифровая трубка будет мигать. Левый номер 2 на час, правый номер 2-минуты. Если номер мигает, эти параметры могут быть изменены ключом plus и minus.
2. Меняйте параметры, используя ключ плюс и минус
Время в данный момент такое же, как и в настоящее время. (вам лучше установить на 1 минуту быстрее, чем в настоящее время, потому что вам нужно время, чтобы задать другие параметры)
3. Когда вы установите хорошее положение, нажмите кнопку «установить время»Снова. Блестящая цифровая трубка будет заменена на 2 числа часов.
4. Изменить параметр на клавишу plus и minus,
5. Чтобы сделать номер таким же, как и в настоящее время.
6. После установки часа и минуты Нажмите кнопку питанияДля восстановления данных. Цифровая трубка будет в режиме ожидания, когда вы установите. Правая 5 цифр выделил время. Время начинается после установки часа и минуты, вторая начинается с 0.


Функция контроля времени:
Функция контроля времени похожа на функцию часов. Когда время в наличии и установленное время будет таким же, контроллер изменит яркость, как вы установите. Когда отключите питание, эти данные не будут потеряны.
В режиме контроля времени, цифровая трубка в левой части 2, которая показывает, что контроллер находится в режиме управления временем, и изменит светильник в зависимости от времени. Если левый номер не 2, вы можете нажать кнопкуЧтобы изменить его на 2. Контроллер может задать 5 сцен, каждая сцена включает 2 части параметров: время и яркость. Способ установки сцены:
1. Когда контроллер включен, нажмите кнопкуОдин раз, цифровая трубка будет мигать, есть три части. Левое-это номер сцены (число между 1-5), середина 2-час, справа 2-минуты.
2. Параметры самоотверженного блеска могут быть изменены клавишей plus и minus
3. Нажмите на набор сценСнова, блестящая цифровая трубка будет заменена d, вы можете изменить параметр, диапазон часов 0-24 (когда вы установите 24 часа не доступен), диапазон минут-0-59.
4. Яркость плюс и минус ключ контроллераИли клавиша «Горячая яркость» для изменения яркости, настоящая яркость-это настоящая яркость сцены, вы можете выбрать яркость от 0 до 100%.
5. Все параметры установлены; Нажмите кнопку питанияЧтобы сохранить дату, цифровая трубка

Будет в режиме ожидания, когда комплект наружу. В тех случаях, когда установка подходит, нажмите клавишуЭтот параметр восстановится по параметрам.

Светильник с регулируемой функцией:

Когда контроллер включен, нажмите на кнопку «светильник», Первое число цифровой трубки-это 1, контроллер находится под режимом управления светильник, в то же время контроллер может изменить темноту и яркость в соответствии с оптической линией окружающей среды.

Окружающая среда оптическая линии темно светильник будет яркий, когда окружающая среда оптическая линия яркая будет темное время суток. Когда контроллер оставляет фабрику, вы можете регулировать чувствительность оптической линии от производителя.

В условиях высокой светильник интенсивности колебаний, для того, чтобы предотвратить светильник изменить его яркость с светильник колебаний, мы установили 5 минут на светильник датчик адаптироваться время, это означает, что при тестировании функции датчика на светильник эффект не будет виден до 5 минут.

Функция регулировки яркости:

Когда контроллер включен, нажмите горячую кнопку яркости на контроллере, чтобы перейти в режим регулировки светильник. Когда первое число цифровой трубки составляет 0, контроллер может изменить светильник в соответствии с установленной яркостью.
С функцией отключения памяти. При повторном подключении к блоку питания, это будет та статуя, которую вы установите, перед автоматическим отключением источника питания.

Типичные области применения:
Этот контроль используется для управления одной цветной полосой, может соединять 3 штуки одновременно, это обычное +, его DC12-24V , 4A/CH, «COM», CH1/CH2/CH3-это три порта.

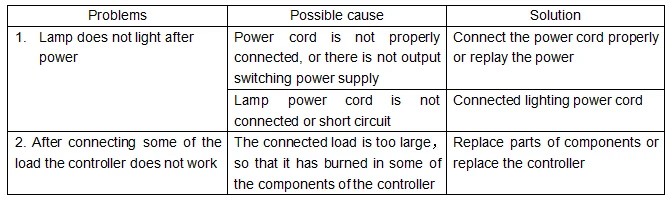

Общие проблемы:

Меры предосторожности:

1. Напряжение питания этого продукта составляет 12 В ~ 24 В, никогда не подключается к другому или AC220 в.

2. Свинцовый провод должен быть подключен правильно в соответствии с уровнем, который предлагает схема подключения.

3. Каждый канал 4A, этот продукт не перегружен;

4. Гарантия на этот продукт составляет два года, но не включает искусственную ситуацию с повреждением или перегрузкой.
