Интеллектуальный электронный широкополосный полосный фильтр-модульV1.0

1 Введение модуля

По сравнению с пассивной фильтрацией, активная фильтрация не может достичь никакого ответа без использования индукторов и позволяет избежать хлопотных проблем с магнитной утечкой без необходимости магнитной защиты. Во-вторых, из-за ввода усилителя можно сравнить с пассивным фильтром, сигналами полосной полости, не только потерей энергии, но и увеличения, эффект нагрузки не заметен, многоуровневое подключенное влияет друг на друга очень мало, простой способ каскада легко формирует фильтр с высоким порядком. Он может быть легко собрать используя универсальное стандартное устройство, которая является небольшой по размеру и светильник по весу. Но это также имеет явные неудобства: потому что op amp работает вниз с частотой, усиление открытого цикла требует постоянного тока питания, и надежность не так хороша, как пассивный фильтр. Это не подходит для высокого напряжения, высокочастотный сварочный аппарат применения наивысшей мощности.

Активная фильтрация пользуется популярностью у людей со средней и низкой частотой, так как имеет хорошие характеристики полос пропускания. Таким образом, электронный портрет Лин Чи запускает этот модуль активного фильтра для всех, чтобы сохранить ваш дизайн, макет, время отлаживания. Reach «многофункциональный, вы можете использовать, чтобы получить эффект & rdquo.

Основные особенности активный широкополосный полосовой фильтр Модуль заключаются в следующем:

(1ПрименениеVcvsШирокий полосный фильтр(Butterworth) теорический заброс, уровень распада-40 децибел/Десятилетия. Модуль по умолчанию пересылкаПолосы пропускания300 Гц ~ 3400 Гц,Коэффициент увеличения1РазПользователь может изменить значение емкости сопротивления в соответствии с требованием, тем самым изменяя частоту отключения и коэффициент усиления.

(2) Используйте обычноеNE5532Двойной операционный усилитель, пользователь может изменить модель операционного усилителя в соответствии с потребностью достижения более высокой частоты обрезания полосы пропускания.

(3Модуль по умолчанию принимает±5VИсточника питанияПользователь может изменить источника питания в соответствии с рабочее напряжение операционный усилитель.

(4Интерфейс ввода/вывода принимает две формы, а другойКонтактный интерфейс (по умолчанию)Да, у когоSMAИнтерфейс.

(5) Этот модуль предназначен для разъемаGNDДля вставки мультиметра, заземления ручки, для облегчения тестирования пользователя.

(6) Правильные модули могут быть настроены в соответствии с фактическими запросами пользователя. Поскольку процесс отлаживания является утомительным, необходимо будет оплатить некоторую сумму платы за изготовление на заказ.

2 Интерфейсный модуль

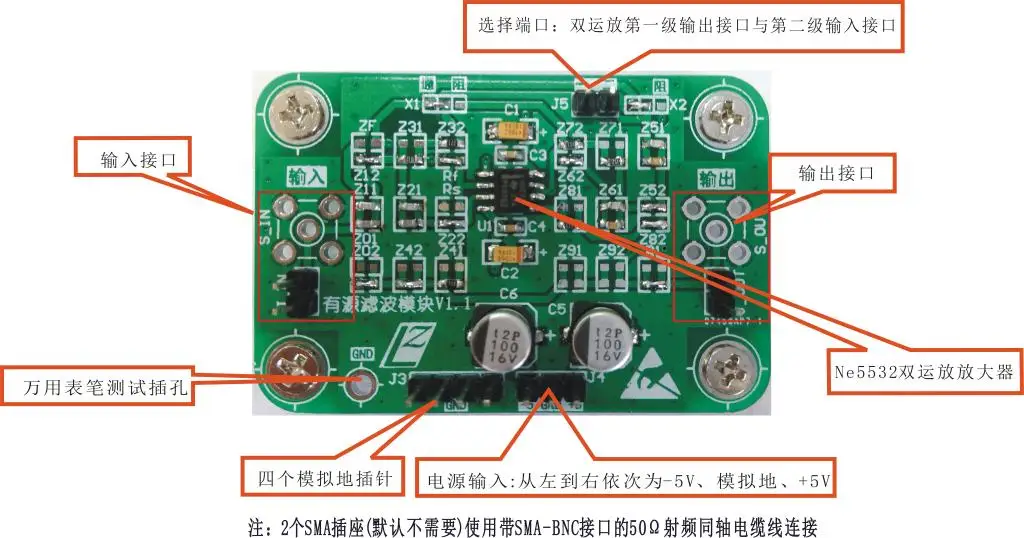

Интерфейс ввода/вывода принимает две формы, одна-контактный интерфейс, а другаяSMAИнтерфейс. Интерфейс каждого модуля отображается на рис.

Принципиальная схема модуль интерфейса

3 Метод подключения интерфейса модуля

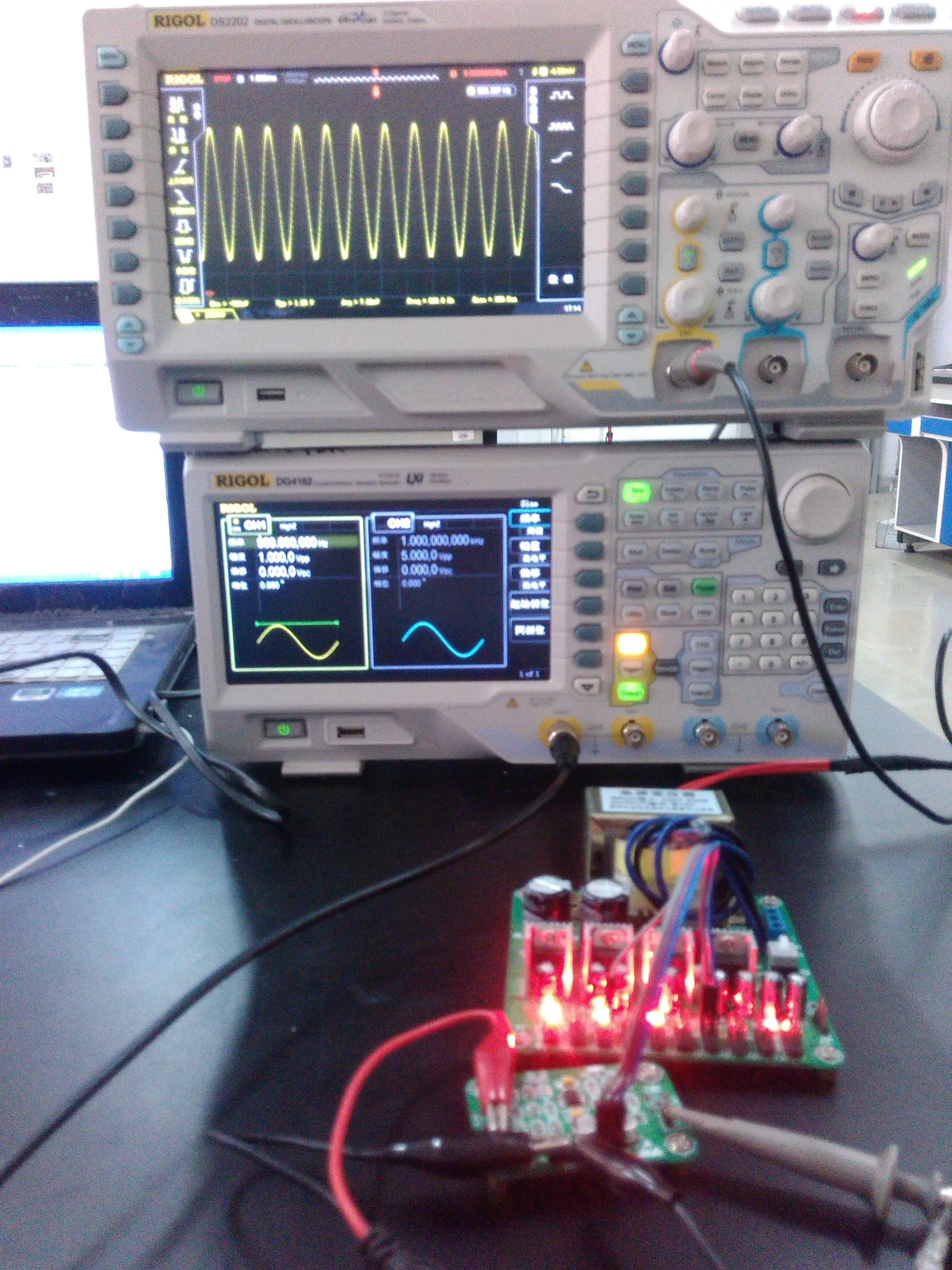

Ниже показано подключение к модулю.

Схема подключения

4 Модуль отладки эффект

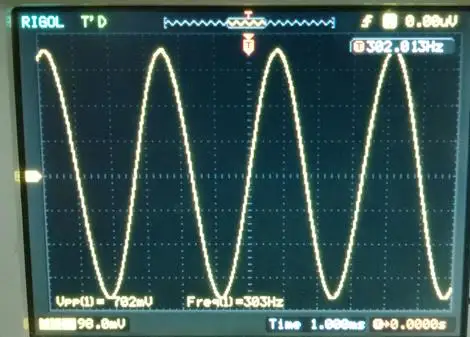

Этот модульПо умолчанию полосы пропускания300 Гц ~ 3400 Гц,Коэффициент усиления0dBВ чехол,Вход амплитуда1VppСинусоидальный сигнал, тестовые данные показаны ниже.

Амплитудно-частотная характеристика схема
