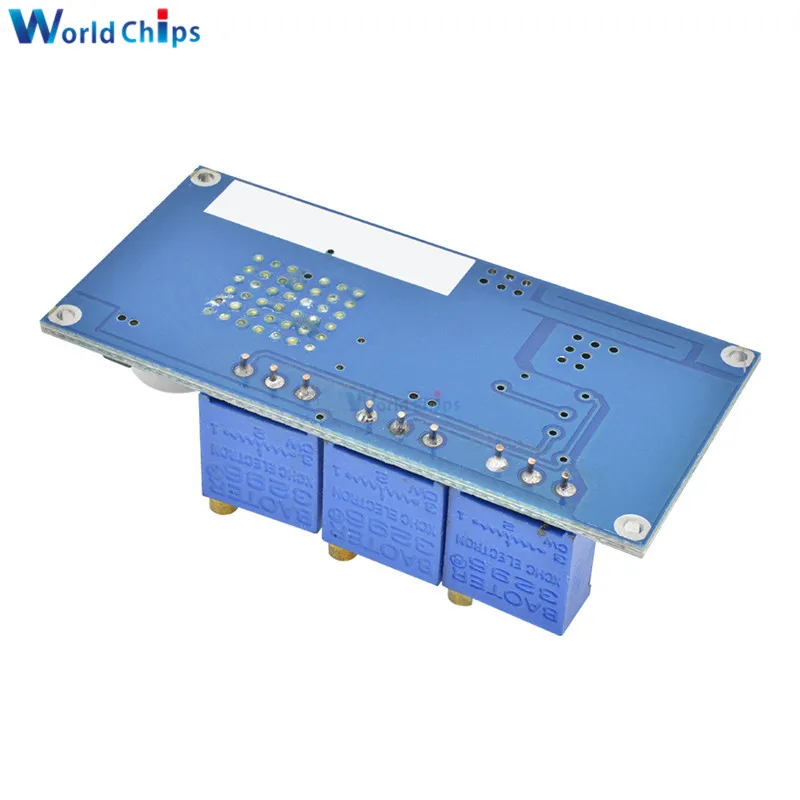

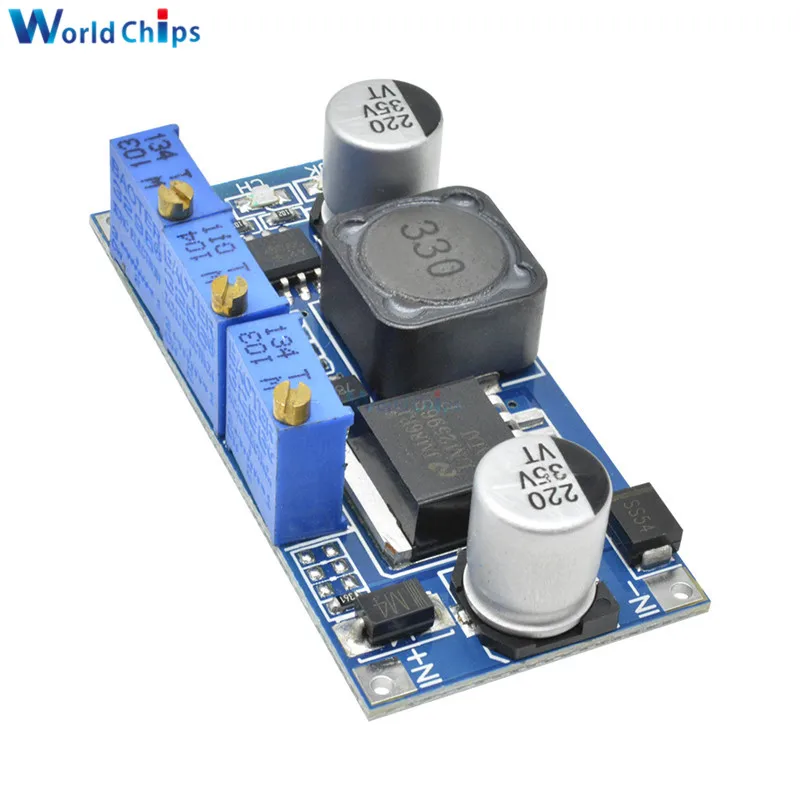

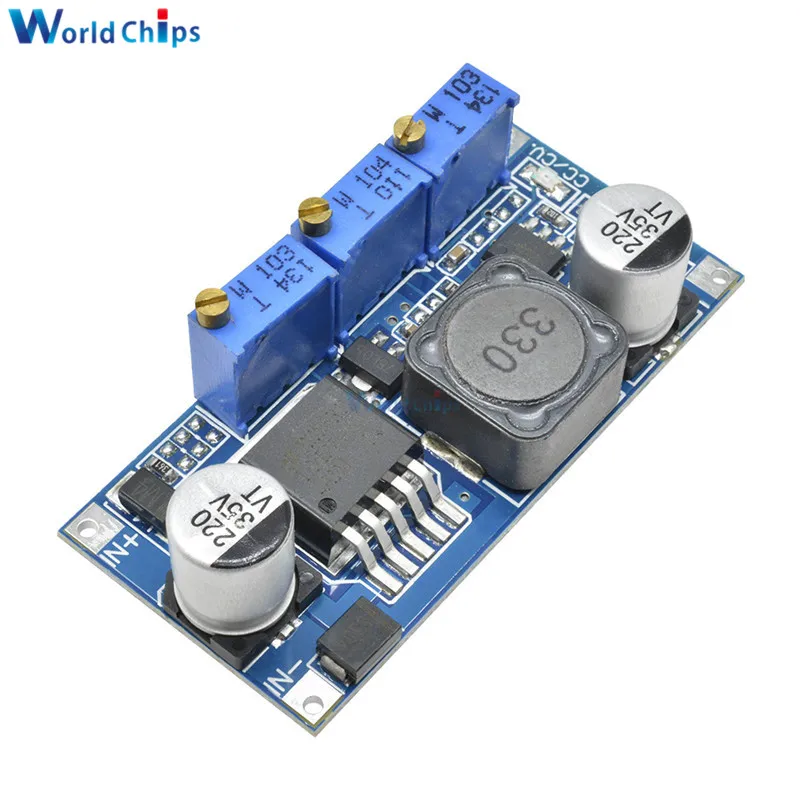

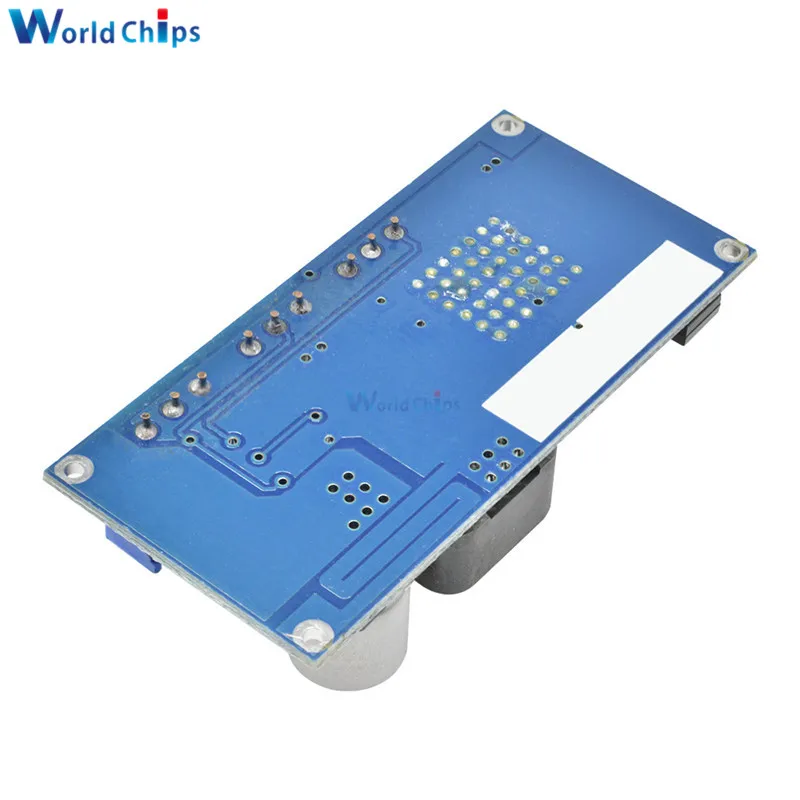

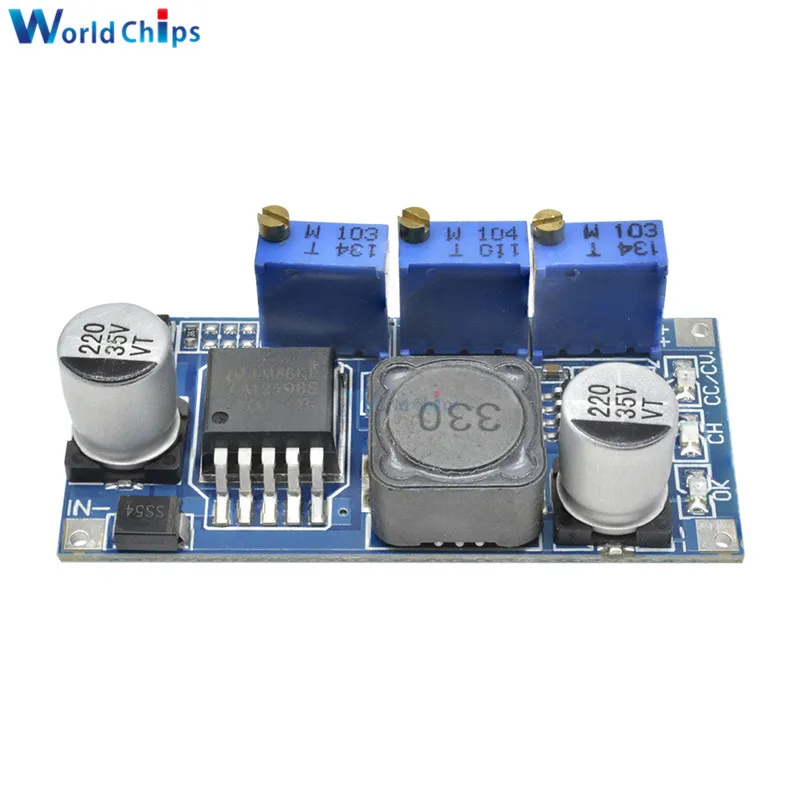

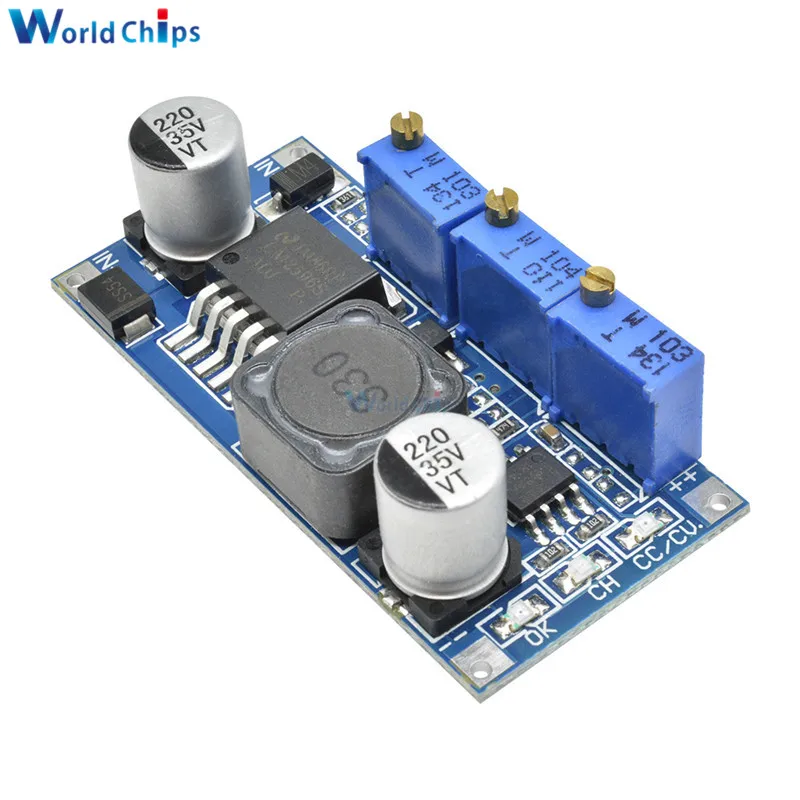

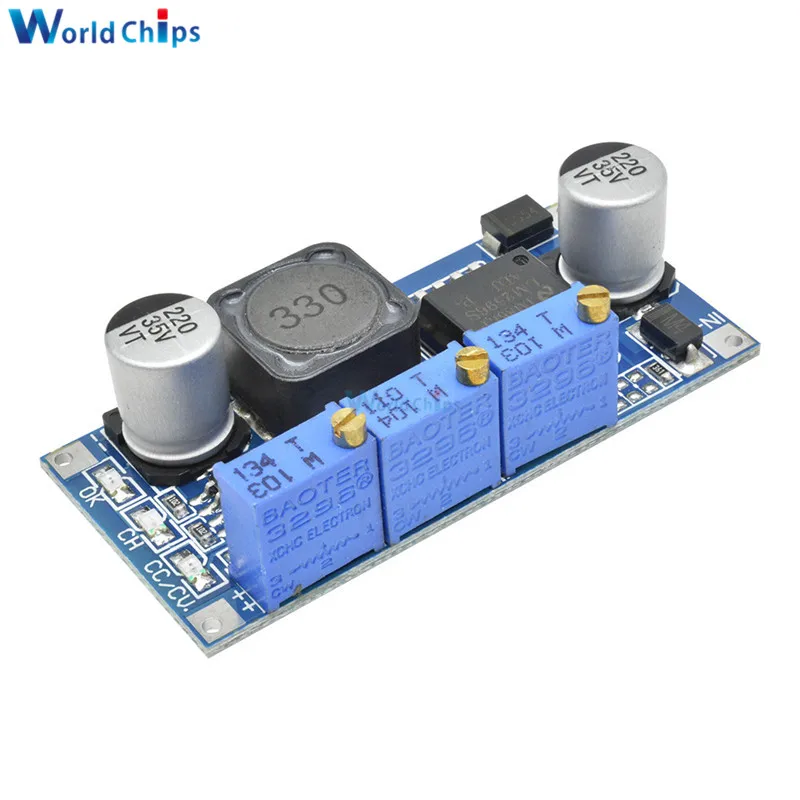

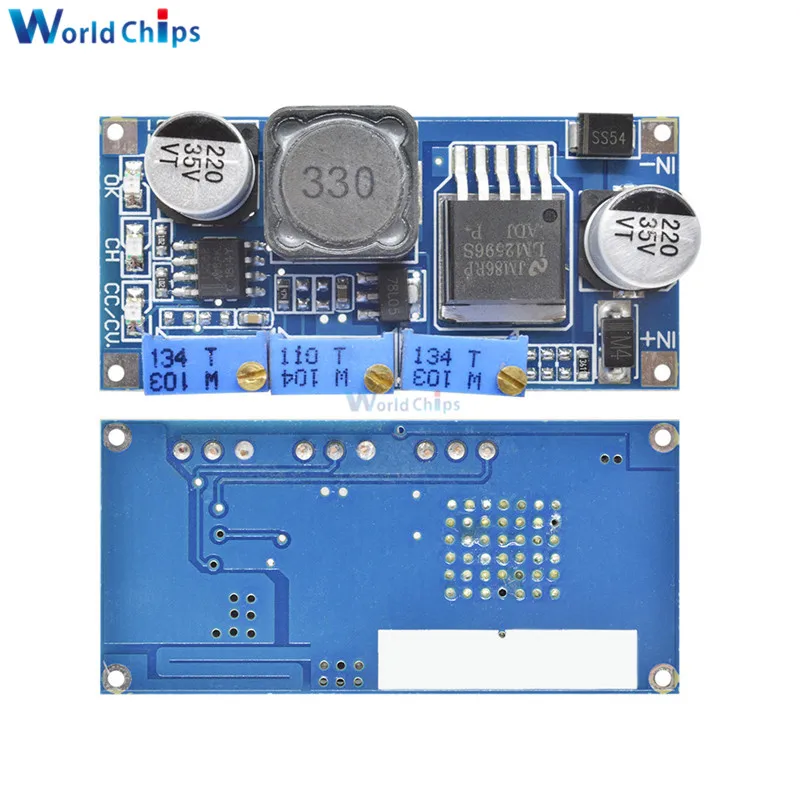

Светодиодный драйвер LM2596 Регулируемый преобразователь напряжения с 7 35 В до 1 25 30

---



Описание:



Вес: 13 г Цвет: как на картинке Размер: 46 мм x 23 мм x 10 мм/1,81 "x0.91" x0.39 "(дюйм) (прибл.)       Особенности:     1. Постоянное включение тока лампы в 0,1 раза больше значения постоянного тока (зарядка при использовании для определения того, заполнен ли аккумулятор); 2. Увеличенный входной диод защиты от обратной полярности; 3. использование специального эталонного IC и высокоточного резистора для отбора проб, так что Постоянный ток более стабильный (20 градусов до 100 градусов, постоянный ток 1A, когда температура дрейфа менее 1%).     Особенно подходит для светодиодного драйвера     * Мощный светодиодный привод постоянного тока * Зарядное устройство литиевой батареи (включая ferroelectric) * 4 в, 6 в, 12 В, 14 В, 24 В зарядное устройство * Никель-кадмиевый, никель-металл-гидридный аккумулятор зарядное устройство * Солнечные панели и ветряные турбины       Характеристики:     * Свойства модуля: неизолированный модуль постоянного тока и напряжения * Исправление: несинхронное исправление * Входное напряжение: 7-35 в * Выходное напряжение: 1,25-30 в * Выходной ток: регулируемый максимальный 3A * Эффективность преобразования: 92% (самый высокий) * Частота переключения: 150 кГц * Выходная пульсация: 50 мВ (макс.) 20 м полоса пропускания * Регулирование нагрузки: ± 0.5% * Регулирование напряжения: ± 2.5% * Рабочая температура: от-40 до + 85 °     Использование батареи:     * Убедитесь в напряжении и токе аккумулятора, которое вам нужно зарядить * Отрегулируйте потенциометр постоянного напряжения, чтобы сделать выходное напряжение таким же, как и напряжение зарядки * Направление регулировки потенциометра: по часовой стрелке (Увеличение), против часовой стрелки (уменьшение) * Используйте мультиметр в шкале тока 10A для измерения выходного тока короткого замыкания и Отрегулируйте потенциометр тока, чтобы убедиться, что выходной ток соответствует ожидаемому значению тока зарядки * Зарядный ток передающей лампы по умолчанию составляет 0,1 раза от зарядного тока (значение постоянного тока) * Подключен к батарее и попробуйте зарядить (для предыдущих 5 шагов входной модуль терминала подключен к источнику питания, выходная нагрузка не подключена к батареям).     Светодиодный драйвер постоянного тока использование:     * Убедитесь, что рабочий ток и максимальное рабочее напряжение светодиодов вам нужно управлять. * Отрегулируйте потенциометр постоянного напряжения, чтобы убедиться, что выходное напряжение до максимального рабочего напряжения светодиода. * Используйте мультиметр в шкале тока 10A для измерения выходного короткого замыкания и регулировки потенциометра тока. Чтобы убедиться, что выходной ток соответствует ожидаемому рабочему току светодиодов. * Присоединяйтесь к светодиоду, тест (для вышеуказанных 3 шагов, входной модуль терминала подключен к источнику питания, выходная нагрузка не подключена к светодиоду).     Область применения:     Зарядка для литий-ионных батарей: Когда напряжение литий-ионного аккумулятора низкое. При использовании прямого зарядного устройства с постоянным напряжением. Из-за слишком большого давления, что приводит к повреждению батареи. Таким образом, от начала использовать постоянную зарядку. При зарядке до определенного, автоматическое переключение обратно на постоянное напряжение зарядки.     Кривая зарядки, как показано ниже: Красный ток, синий-напряжение.     В комплект входит:     1 x LM2596 DC-DC понижающий Регулируемый Модуль питания конвертер светодиодный драйвер
