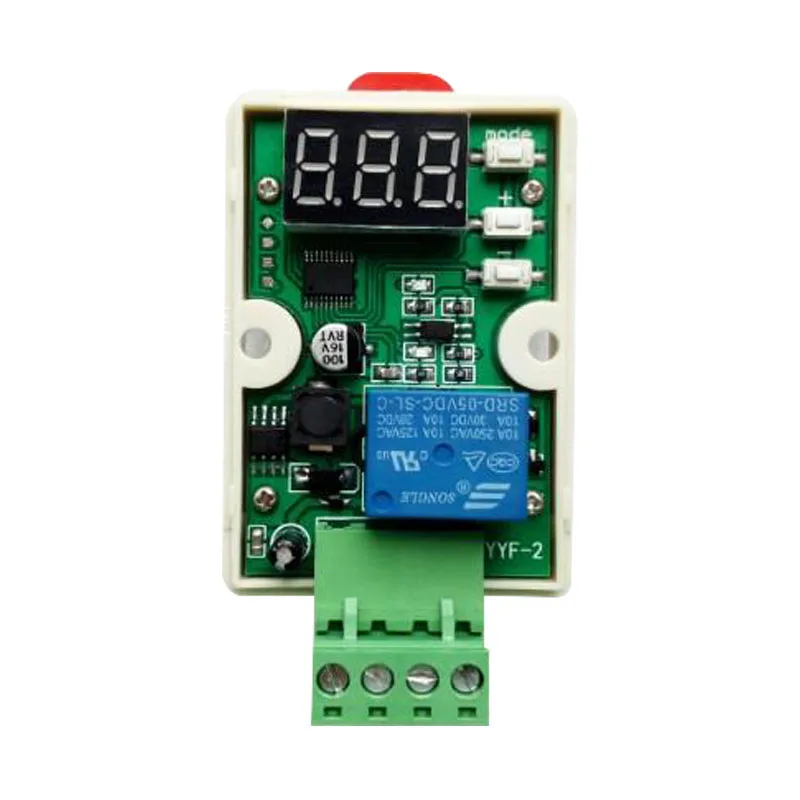

Модуль обнаружения напряжения/автомобильный аккумулятор защита под

Модуль обнаружения напряжения/автомобильный аккумулятор защита под

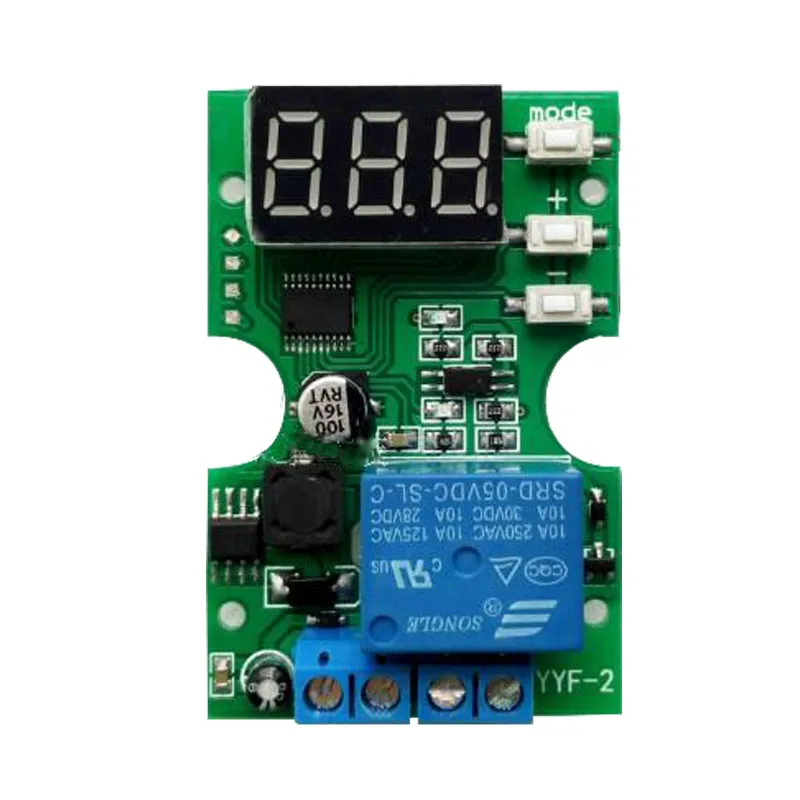

1. Модель продукта: yyf-2

2. Напряжение постоянного тока между 6 ~ 30 в может быть обнаружено, и выход реле может управлять выключателем цепи в пределах 5А

3.Время задержки может быть установлено для предотвращения выходного удара и повреждения всей цепи. Например, напряжение выше 13 в, отключение реле, задержка соединения после того, как реле не будет немедленно отключено, в течение периода задержки снова, если менее 13 В напряжение, реле не действует, только напряжение выше 13 в, больше установленного времени задержки, чтобы быть отключенным

4. С функцией калибровки ошибок, точность измерений 0,1 В может быть отключена в течение длительного времени, чтобы уменьшить потребление энергии

5. Описание функции:

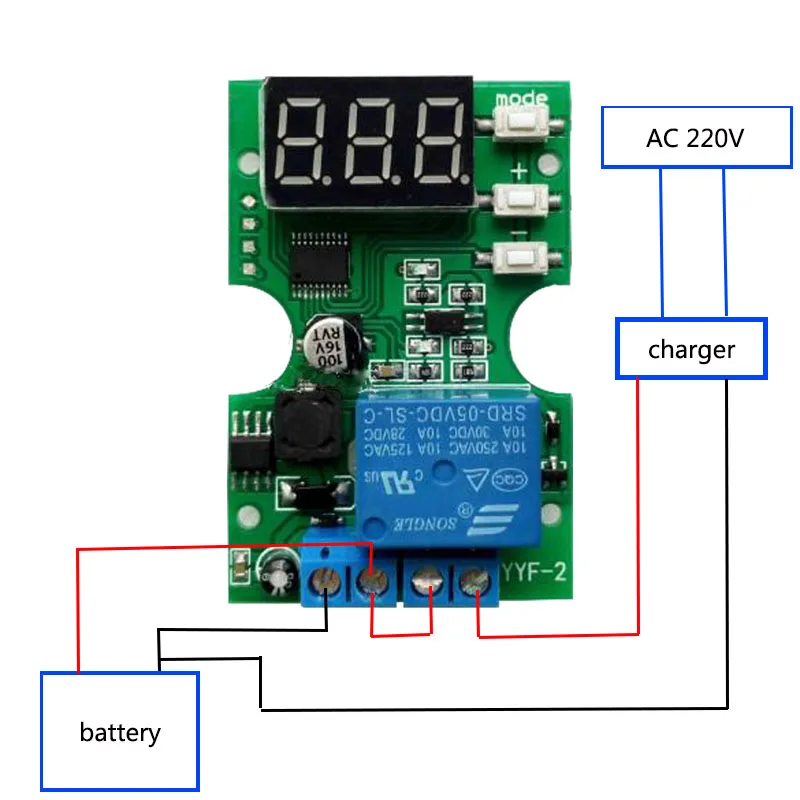

P-1: мониторинг зарядки: когда измерение ниже, чем напряжение V1, реле поглощает и напряжение выше, чем реле V2.

P-2: мониторинг разрядки: когда измерение находится выше напряжения V2, реле поглощает и напряжение ниже, чем у реле V1;

P - 3: интерполосное всасывание: когда измерительное напряжение находится между V1 и V2, реле поглощает и другие отключения Реле;

P - 4: Отключите в интервале: когда измерительное напряжение находится между V1 и V2, реле отключено, а другое реле всасывается.

P-5: ошибка калибровки и задержка настройки времени, в котором реле не будет двигаться

6. Инструкции по установке:

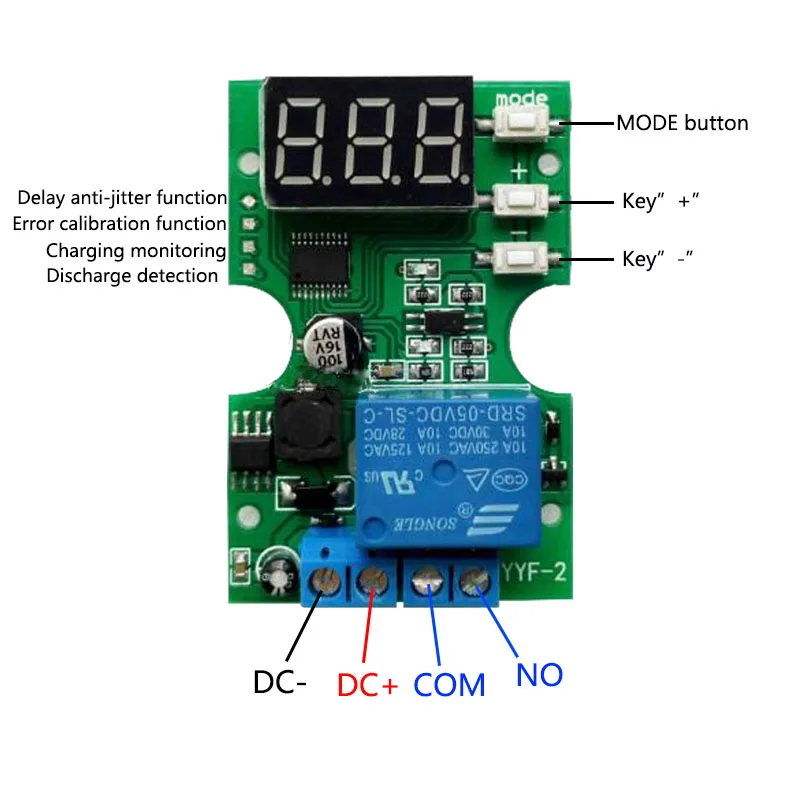

K1: режим выбора ключа;

Долгое нажатие K1 на две секунды в режиме выбора функции, короткое нажатие K1 для выбора функции, в соответствии с K2 для входа в режим;

В P - 1-4 P - mode отображается состояние напряжения в реальном времени, в соответствии с цифровой трубкой twinkle K1, светодиодный, как правило, включен, K2, k3 Установите первый набор порога низкого напряжения V1, снова K1 цифровая трубка мерцает, светодиодный, яркий, K2, K3 V2 Установите вторую группу порога низкого напряжения; Снова цифровая трубка K1 больше не мигает, настройте.

В режиме P - 5 Отображение напряжения в режиме реального времени, в соответствии с цифровой трубкой twinkle K1, светодиодный, обычно включен, K2, K3 Настройка первого набора калибровки напряжения в режиме реального времени, затем K1, как только цифровая трубка мерцает, светодиодный, яркий, K2, K3, Установка второго времени задержки группы; Еще раз, Цифровая трубка K1 больше не мигает, настроена.
