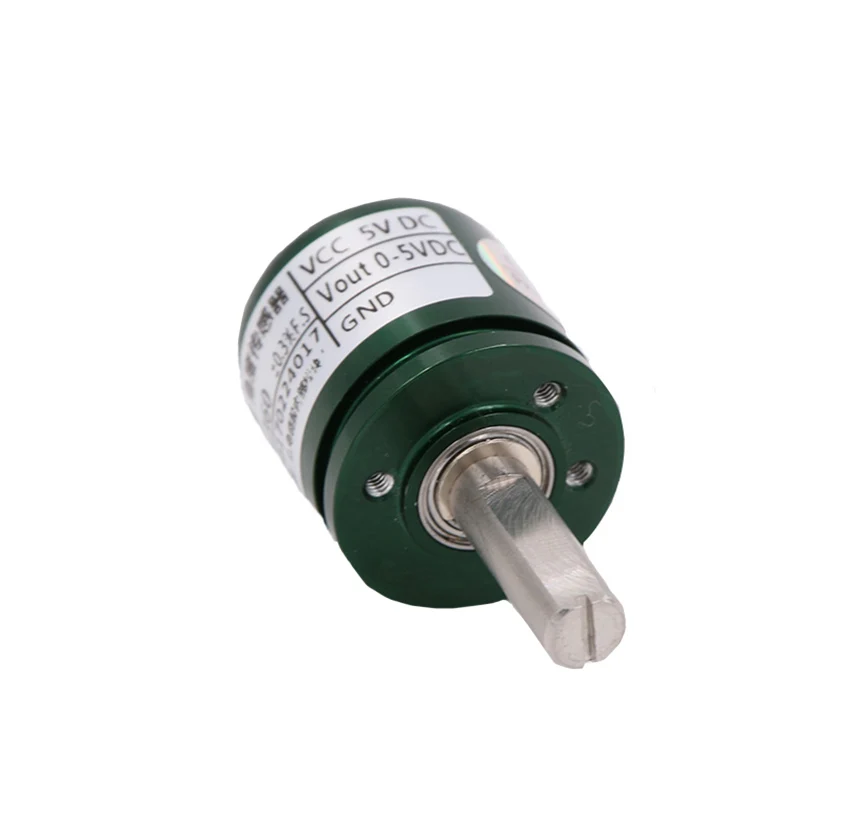

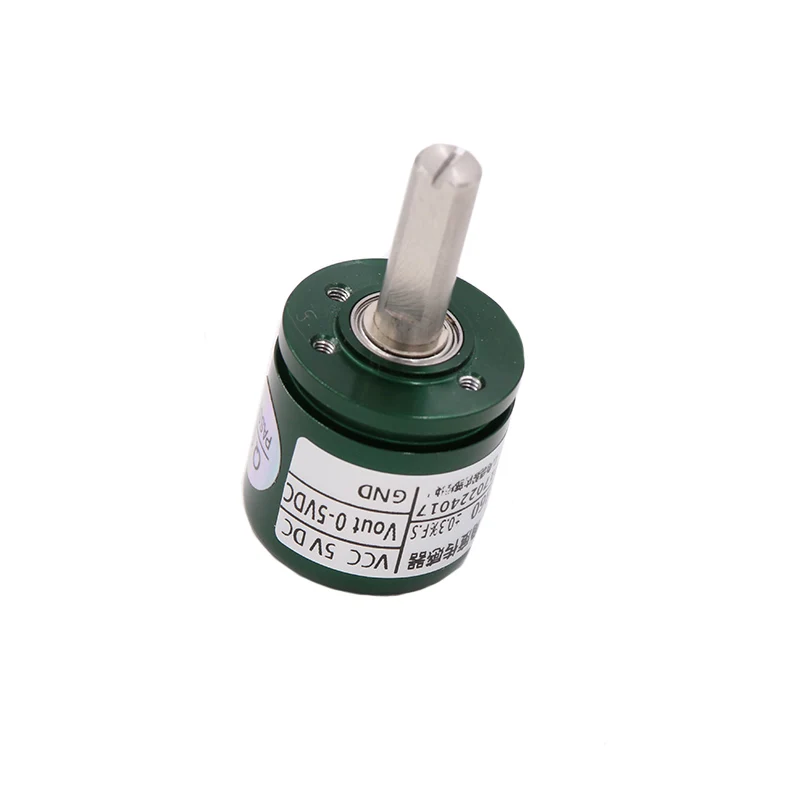

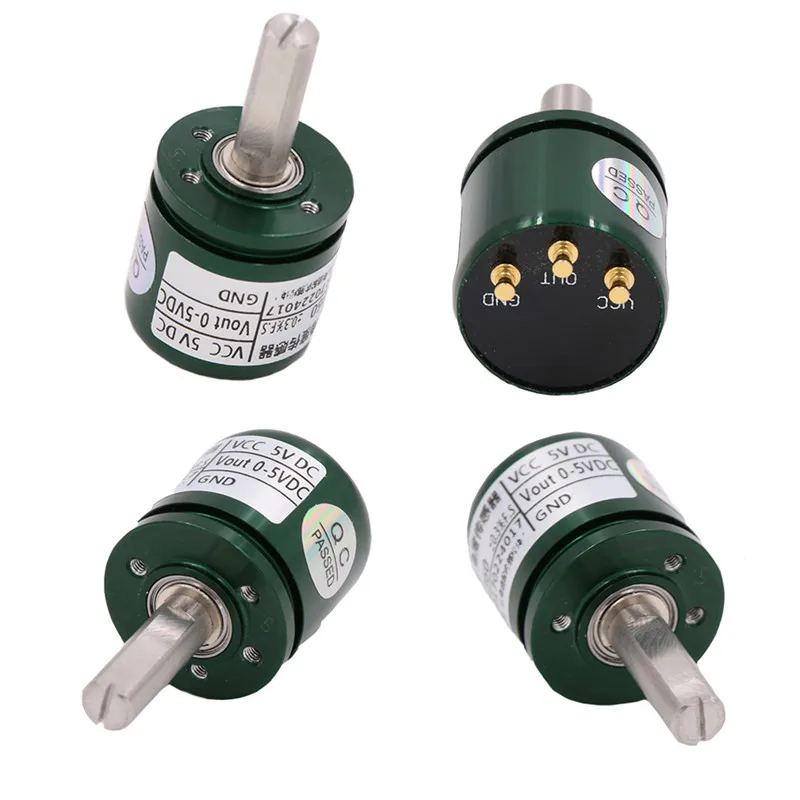

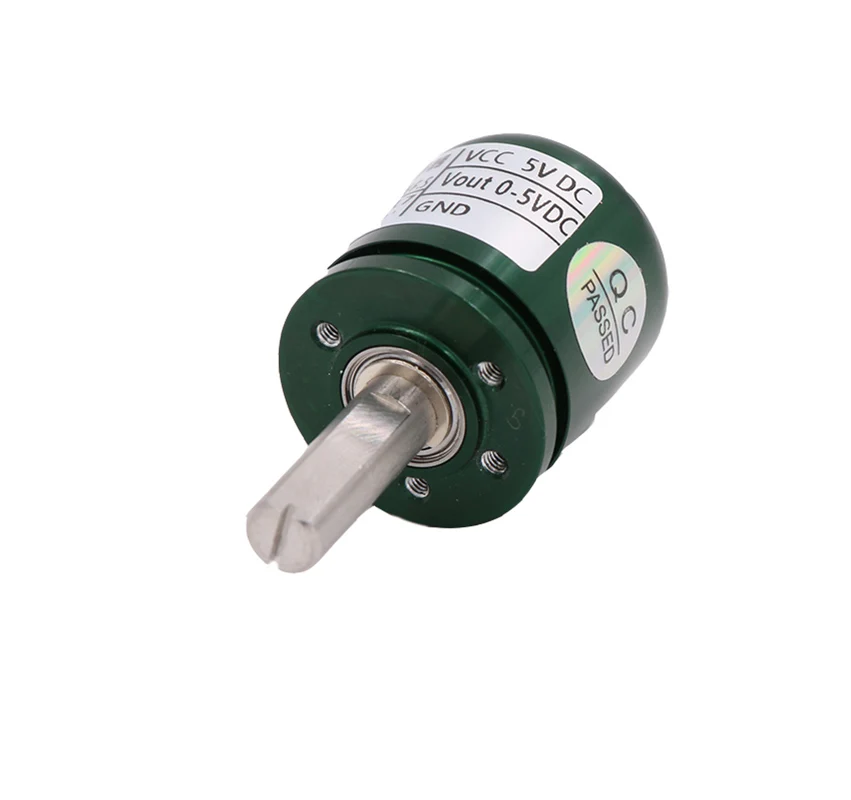

10 шт. датчик угла Холла Бесконтактный промышленный углового смещения с вращением

10 шт. датчик угла Холла Бесконтактный промышленный углового смещения с вращением

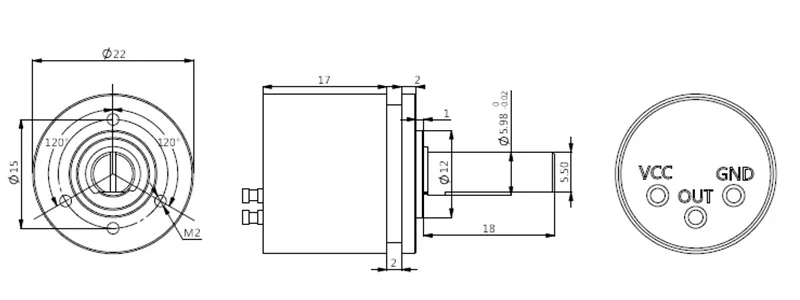

• Малый размер, максимальный наружный диаметр 22 мм

• Полный 360 ° без мертвого угла измерения

• Линейность ± 0.3% F. S.

• Выходной сигнал 0-5 в постоянного тока

• Напряжение питания 5 в постоянного тока

• Направление угла: вращение по часовой стрелке вращающегося вала

• Длительный срок службы.

• Малый крутящий момент

• Алюминиевый корпус

• Простота установки

Описание:

• Бесконтактный датчик угла Холла работает по принципу электромагнитного

• Индукция, угол преобразуется в электрический сигнал. Когда угол поворота объекта переходит к оси датчиков вращения, P3022 датчик угла выдает электрический сигнал, пропорциональный углу вращения.

• Эта серия продуктов использует корпус из твердого алюминиевого сплава; бесконтактная технология холла, датчик угла P3022 серии имеет преимущества бесконтактного датчика угла, и использование высококачественного импортированного высококачественного подшипника из нержавеющей стали, что снижает сопротивление трения при измерении минимального, Не из-за того, что элемент измерения износа поверхности уменьшил точность измерений, теоретически длительный срок службы неограничен; Компактная Структура продукта, малый размер, опционально сильный, высокое разрешение, плавное вращение динамического шума в дополнение к отличной производительности подходит для электромагнитных помех за пределами воды, масла, вибрации, ударов и других жестких промышленных условий, Является экономически эффективным бесконтактным датчиком угла.

Применение:

• Манипуляторы

• Текстильное оборудование

• Строительная техника

• Испытательная машина для систем гидравлических цилиндров

• Автомобильный тест

• Медицинский инструмент

• Техническая информация

• Эффективный Электрический угол 360 °

• Разрешение 360 °/4096 (12 бит) и asymp; 0,088 °

• Стандарт линейности: 0.3%; настраиваемая точность: 0.2%;

• Супер точность: 0.15%

• Скорость обновления 0,6 мс/0,2 мс (высокая скорость)

• Рабочее напряжение 5 В ± 10%

• Выходной сигнал 0 ~ 5 В (соотношение)

• Рабочий ток <16 мА

• Максимальное и минимальное отклонение на выходе

• Сопротивление нагрузки> 10KΩ

• Механические параметры

• Механический угол 360 ° (без остановки)

• Класс защиты IP40

• Рабочая температура-30 ℃ ~ + 80 ℃

• Температура хранения-30 ℃ ~ + 80 ℃

• Крутящий момент <5mN · m

• Механический срок службы> 10 миллионов трансфертов

• Вес около 25 г

• Корпус анодированного алюминиевого поверхностного вала из нержавеющей стали

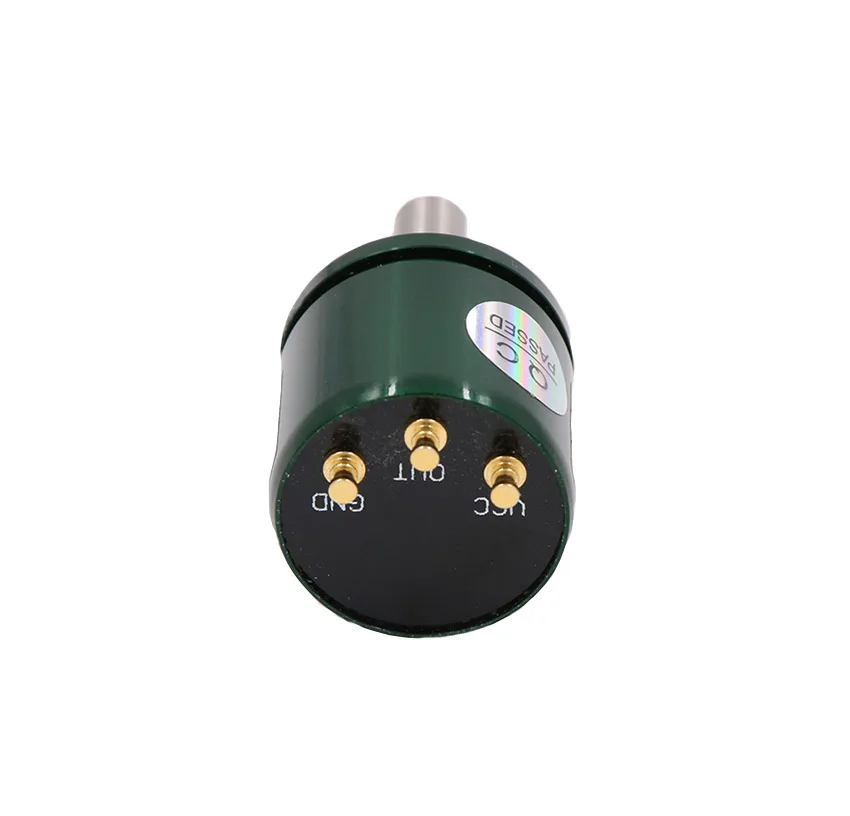

• Электрические клеммы с толстым золотым покрытием, латунные клеммы

В комплект входит:

1 *Датчик угла поворота вращающего момента
