Описание

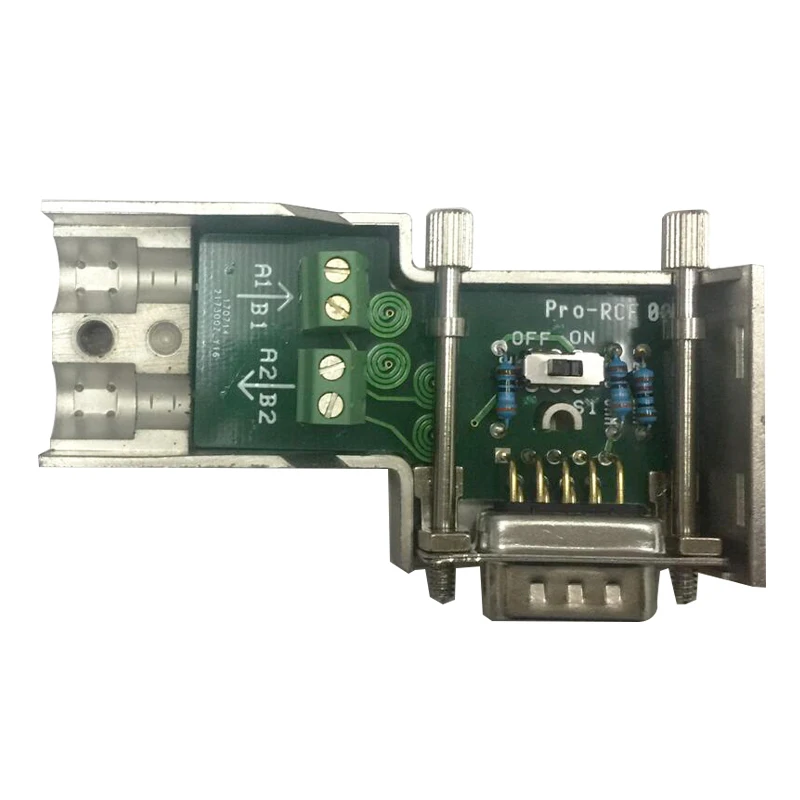

Разъем интерфейса Profibus: MDP-RCF001 специально разработан для использования в системах PROFIBUS до 12 Мбит/с. С ZnAl, оцинкованным металлическим корпусом; В полевых условиях, он обеспечивает удобное и быстрое подключение входящего и исходящего кабеля шины, может использоваться для PROFIBUS кабелей с твердым или многожильным медным проводником.

Конечный резистор уже интегрирован вместе. Он может быть подключен извне с помощью скользящего переключателя. В то же время сегмент исходящей шины выключен. Это позволяет легко запускать сегмент по сегментам, в то время как неверно прекращается.

Кроме того, корпус разъема с высококачественной защитой гарантирует высокий иммунитет от помех даже при максимальной скорости передачи.

Разъемы предназначены для всех стандартных кабелей PROFIBUS с внешним диаметром 8 мм (типы A и B). Если используется кабель быстрого подключения, очень легко работать, прокладка кабеля и отдельных проводов, вставьте в разъем, завинтите его и закройте и прикрутите крышку вращающегося корпуса одним винтом.

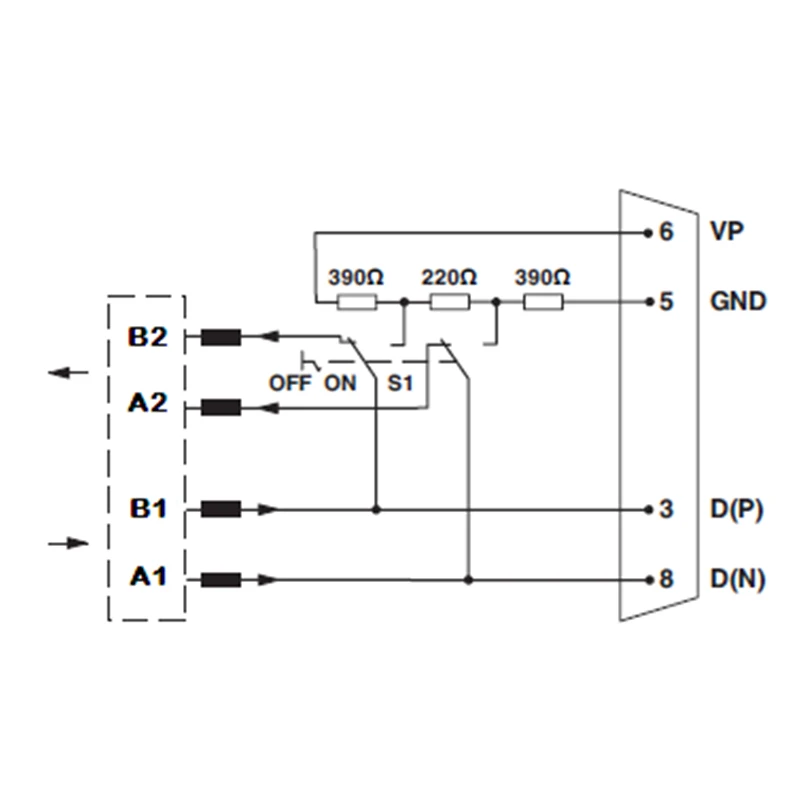

Диаграмма функционального блока на рис. 1

Размеры:

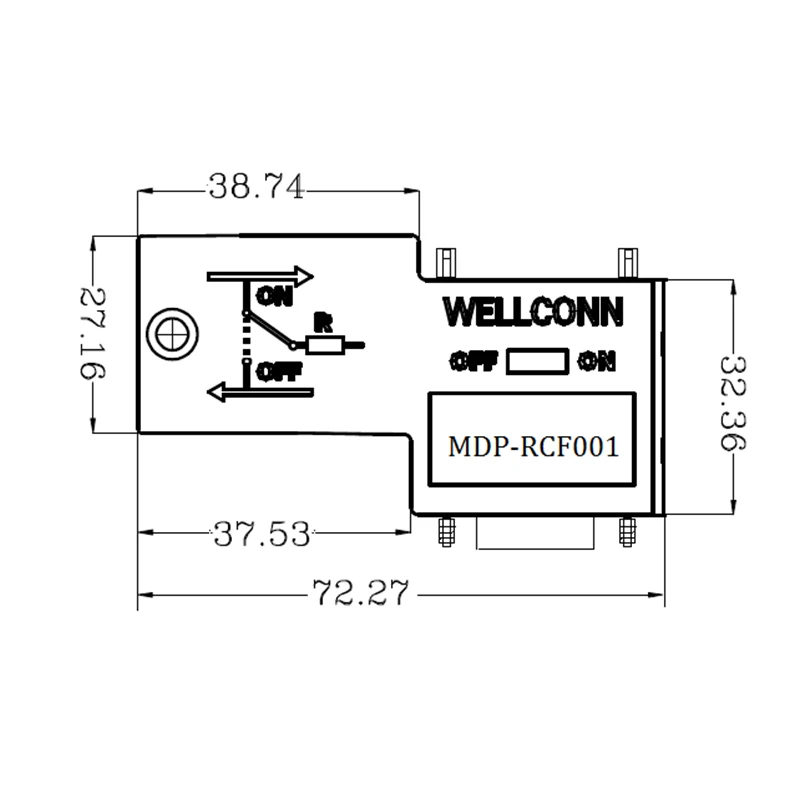

Рис. 2 Размеры (в мм)

Технические данные для MDP-RCF001

Разъем: 9-pos. D-SUB Штекерный разъем

Кабель питания: угол 90 °

Сечение проводника (Винтовые клеммные блоки)

Твердость: 0,14 м ㎡ до 1,5 м ㎡

Многожильный: 0,14 м ㎡ до 1 м ㎡

AWG: AWG26-16

Циклы соединителя: > 400

Диаметр кабеля: 6 мм (0,177 〞)-8,0 мм (0,325 〞)

Скорость передачи данных: в соответствии с макс. 12 Мбит/с

Диапазон температур: от-40 °C до + 75 °C

Степень защиты: IP40

Материал корпуса: ZnAl, оцинкованный

Выходные резисторы: 220/390 Ω, могут быть включены внешне

Норминное напряжение Un: 60 В переменного тока/постоянного тока

Норминальный ток в: 2 А

Назначение штифта: 3, 5, 6, 8 (см. Рис. 1)

Инструкции по подключению

Рис. 3 длина зачистки для стандартного кабеля Profibus (размеры в мм)

• Прокладка проводов в соответствии с рис. 3.

• Отстегните винты корпуса и откройте верхнюю часть корпуса.

• Закрутите зачищенные провода в соответствующие контакты соединительного блока.

• Всегда подключайте кабель входящей шины (шина внутри) к контактным точкам A1/B1 (даже при запуске автобусной системы).

• Всегда подключайте кабель исходящей шины (выход шины) к контактным точкам A2/B2

• Наконец, закройте и завинтите плотно верхнюю часть корпуса, это создает защитное соединение и Снятие напряжения для автобусной линии.

Концевой резистор

Активирующий резистор и отключение исходящих кабелей шины

Концевые резисторы активируются в начале и конце автобусной системы с помощью скользящего переключателя. Соединительные клеммные блоки (A2/B2) для исходящего автобусного кабеля одновременно отключены.

Концевой резистор должен быть деактивирован во всех других узловых точках автобусной системы.

Линейное расширение согласно спецификации PROFIBUS
