DC 1500 Вт 30A повышающий преобразователь напряжения CC CV модуль питания постоянный

DC 1500 Вт 30A повышающий преобразователь напряжения CC CV модуль питания постоянный

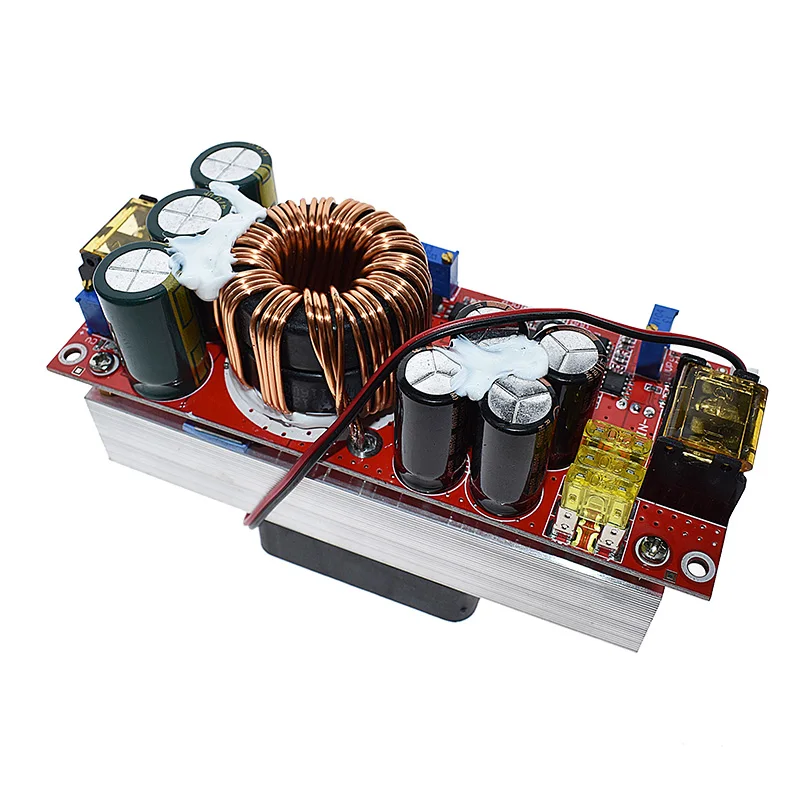

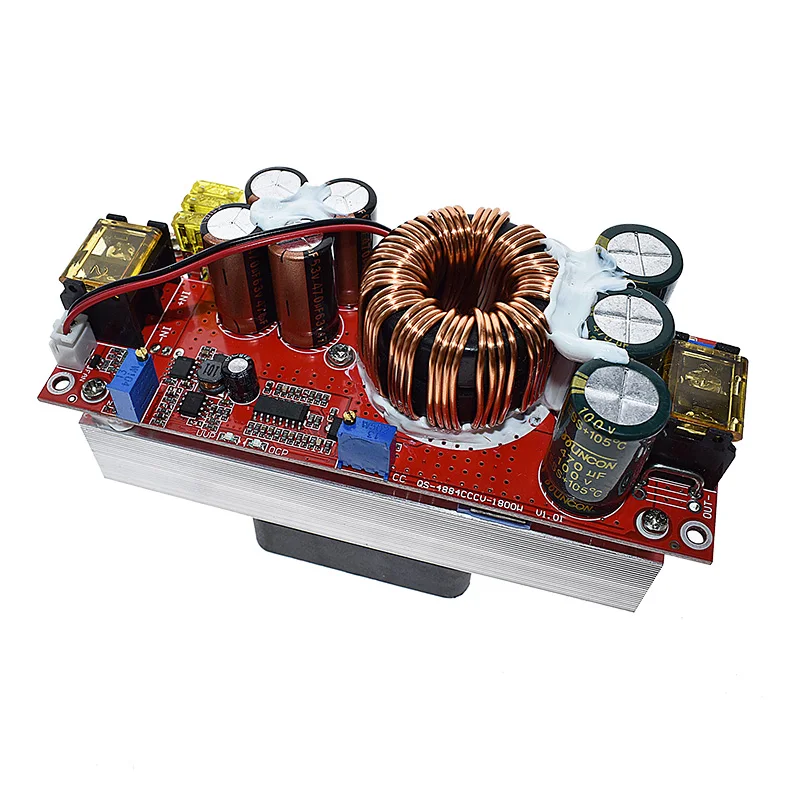

DC-DC 10-60 В до 12-97 в 1500 Вт 30A повышающий преобразователь напряжения, повышающий CC CV модуль питания, повышающий постоянный ток

Особенности:

• Это неизолированный модуль преобразователя питания постоянного тока с длительным сроком службы.
• Высокая мощность и стабильный выход, он преобразует 10-60VDC в 12-97VDC.
• Высококачественные компоненты обеспечивают высокую эффективность преобразования, до 97%.

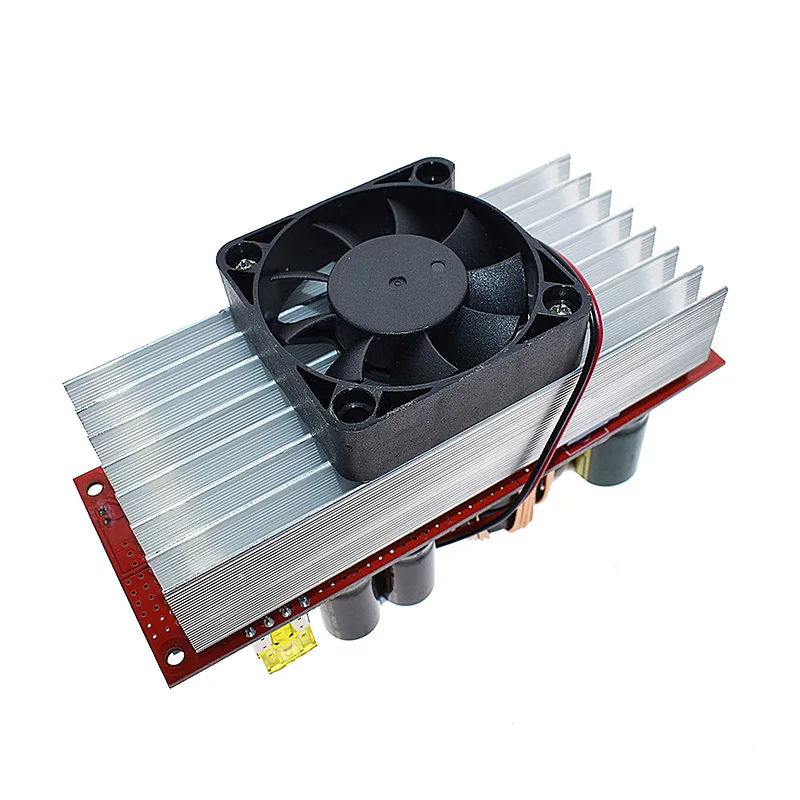

• Разработан с умным вентилятором контроля температуры, который автоматически работает, когда температура достигает около 60 °, и останавливается, когда температура опускается ниже 60 °.
• Широко используется для вождения высокомощных солнечных уличных фонарей, различного светодиодного освещения, CV вождения, транспортного средства и мобильного устройства питания, DIY Регулируемый CV CC источник питания, солнечная зарядка и различные батареи зарядки.

Спецификация:
Наименование: модуль постоянного тока 1500 Вт
Тип: неизолированный Повышающий Модуль (BOOST)
Входное напряжение: DC10V до 60В
Входной ток: 10-30 в входное напряжение, максимальный ток 35A-40A; 31-60 в входное напряжение, максимальный ток 30A-35A
Ток покоя: 15 мА (При преобразовании 12 В в 20 в, более высокое выходное напряжение увеличит ток покоя)
Выходное напряжение: 12-97 в постоянно регулируется (не может использоваться для понижения напряжения)
Выходной ток: 22A (зависит от разницы в входном и выходном напряжении, чем больше разница в напряжении, тем меньше будет выходной ток. Пожалуйста, увеличьте тепловыделение, когда ток превышает 15а)
Диапазон постоянного тока: 0.8-22A(+/-0.3A)
Защита обратного ввода: Да (150A power MOS защита обратного хода)
Защита от низкого напряжения на входе: Да (10-50 в регулируется, самовосстановление)
Рабочая температура: от-40 до 85 ° (если температура слишком высокая, пожалуйста, увеличьте теплоотдачу)
Частота: 150 кГц
Эффективность преобразования: от 92% до 97% (эффективность зависит от входного/выходного напряжения, тока и разницы в напряжении. Чем меньше разница, тем выше эффективность)
Защита от перегрузки по току: Да (автоматическая защита при входе более 40 А, и напряжение источника питания не будет увеличиваться)
Защита от короткого замыкания: Да (вход 60A предохранитель) Пожалуйста, Действуйте осторожно, постарайтесь не вызвать короткое замыкание.
Защита обратного ввода: Да (150A power MOS tube, может быть подключен обратно в течение длительного времени)

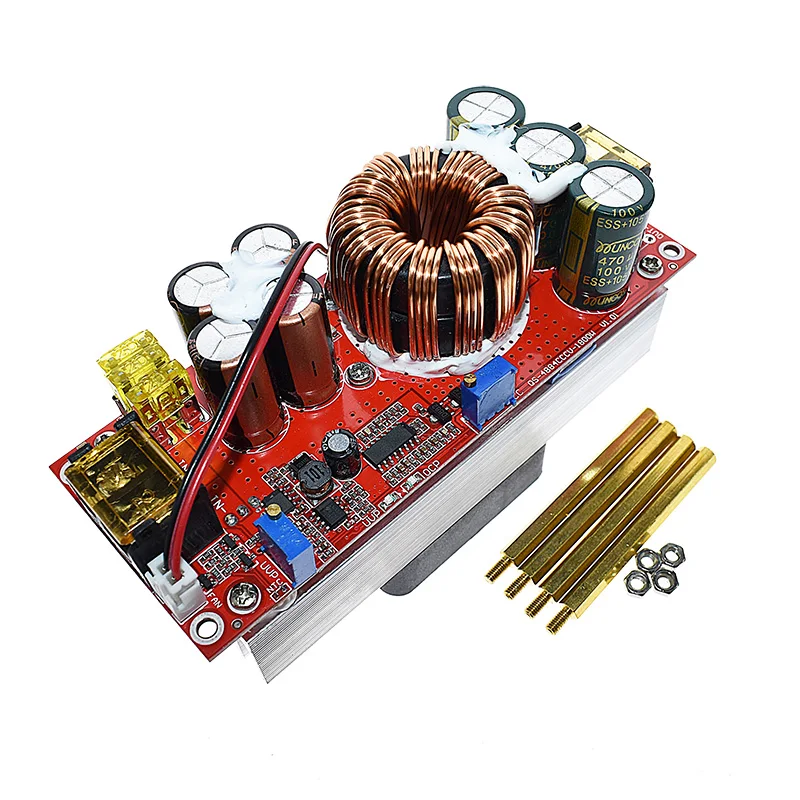

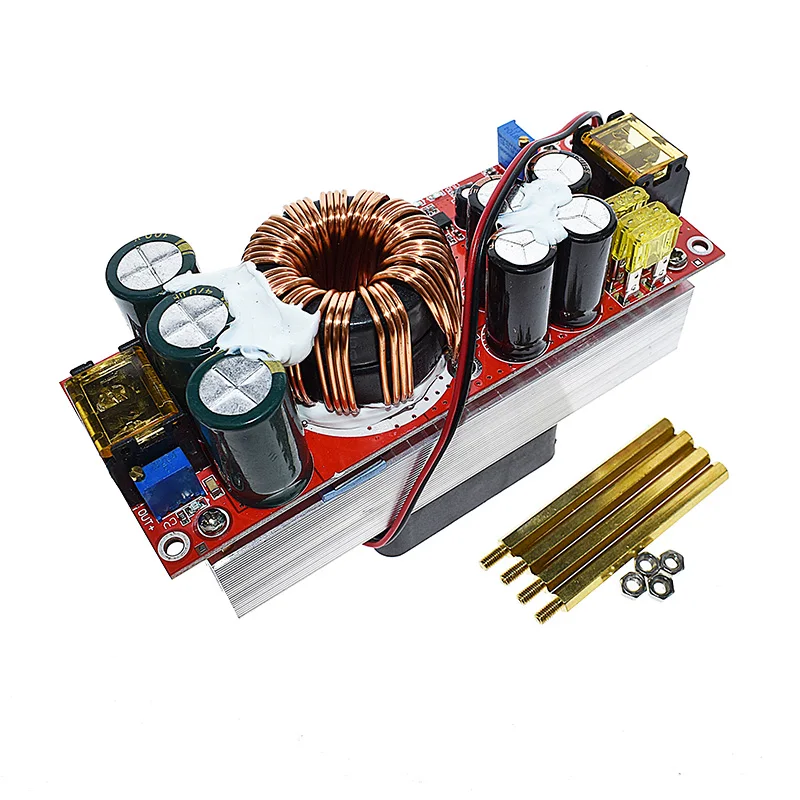

Способ установки: четыре 3 мм стойки
Способ подключения: клеммные блоки (Используйте медный провод большого тока)
Выходная мощность: Максимальная выходная мощность = входное напряжение * 30A (если вход 12 В, максимальная выходная мощность = 12 В * 30A = 360 Вт)
(Если вход 24В, максимальная выходная мощность = 24В * 30А = 720 Вт)

Вес: 372 г/13,1 унций (прибл.)

Посылка:
1 * Модуль

Инструкции:
Выход модуля не должен короткого замыкания или измерения тока непосредственно с помощью мультиметра короткого замыкания, короткое замыкание сгорит модуль.
Под напряжением регулируемый диапазон: DC10V-50V (по часовой стрелке для увеличения, против часовой стрелки для уменьшения), сначала Отрегулируйте под напряжением до минимального, затем Отрегулируйте входное напряжение до требуемого значения защиты под напряжением, медленно отрегулируйте значение под напряжением по часовой стрелке для увеличения; Когда светильник под напряжением включен, отрегулируйте против часовой стрелки одного круга, затем включите снова.
Входная защита от пониженного напряжения в основном используется для предотвращения перегрузки батареи при входном источнике питания. Низкое напряжение батареи повредит модуль питания и аккумулятор. Когда вход переключается, необходимо также установить защиту от низкого напряжения.
Диапазон регулировки постоянного напряжения: DC12-97V (по часовой стрелке для увеличения, против часовой стрелки для уменьшения), сначала отрегулируйте напряжение до необходимого напряжения, а затем подключите к нагрузке.
Диапазон регулировки постоянного тока: 0,8-22A (по часовой стрелке для увеличения и против часовой стрелки для уменьшения), сначала отсоедините нагрузку, затем Отрегулируйте выходное напряжение до необходимого напряжения, отрегулируйте ток до минимального значения (против часовой стрелки поверните потенциометр CC около 30 кругов), Подключите амперметр в серии к выходу, Затем медленно Отрегулируйте ток. (модуль усилителя не может напрямую регулировать ток по короткому замыканию)
Входное напряжение не должно быть ниже 10 в или выше 60 в (если Входное напряжение ниже 12 в, пожалуйста, правильно уменьшить нагрузку).
Убедитесь, что входное напряжение в аренду на 2 в ниже, чем выходное напряжение.
Если используется импульсный источник питания или другой дополнительный источник питания, убедитесь, что мощность в 1,3 раза больше или больше, чем мощность модуля питания.
Во время перегрузки по току или под напряжением, выход будет иметь напряжение, которое близко к входному напряжению, защита означает отсутствие повышающего напряжения.
