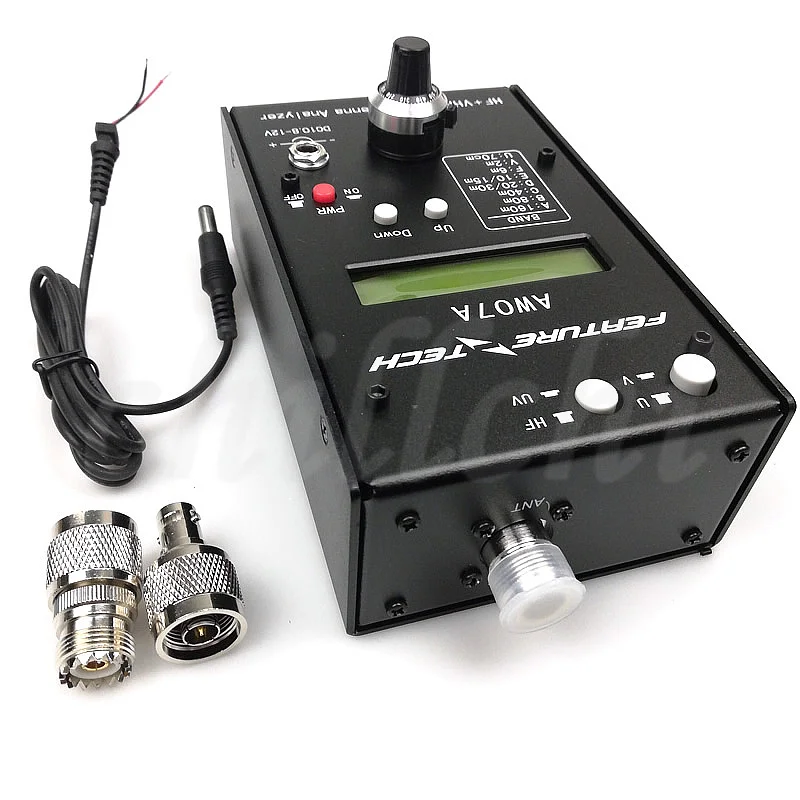

Анализатор антенны
Инструкция по эксплуатации

В дополнение к антенному анализатору и радиочастотному измерителю основные функции, но также с измерением емкости и индуктивности и функцией оценки, прикрепленной к собственной простой цепи обнаружения катушки, но также имеет функцию ловушки немедленно. 50 Ом антенная Подающая система для УКВ любительского радио 160 до 70 см волновая полоса любительского и экспериментального тестирования и регулировки.

I. Основные технические характеристики

1. Частотный диапазон: 160 м + HF + УКВ + UHF (1,5-490 МГц промежуточный с небольшим количеством товаров, но отвечает непрерывного диапазона 1,6-56 МГц и 135-175 МГц и 400-470 МГц)
2. Амплитуда выхода: пиковое значение открытой цепи около 2 В.
3. Значение стоящей волны (SWR): Диапазон тестирования 1 ~ 10.
4. Составное сопротивление (Z): Диапазон испытаний 10 ~ 500 евро.
5. Источника питания: внешний напряжение 10,8 ~ 12,5 V, Ток холостого хода 500mA или более постоянного тока регулируется питания источника питания, DC сиденье внутри и снаружи минус, встроенный 8 раздел 5 машины на батарейках. Рекомендуется использовать встроенный 10,8 V литиевая батарея питания, три группы, состоящие из вес; В том случае, если вы пользуетесь батарейный зажим, насколько это возможно, использование уплотнительной щелочная батарея 5 хорошо. Общие аккумуляторная батарея Аккумулятор восемь, минимальный 9,6 V, предпочтительно в сравнении результаты теста, подтвердил, что никаких проблем также может быть использован. Старайтесь избегать более высокого напряжения, чем источник питания 13 в, схема УФ-сегмента может быть повреждена из-за чрезмерного энергопотребления.
Ток потребления: 10 в экспериментальный источник питания, переключатель находится в положении ВЧ-диапазона, ЖК-подсветка закрыта, максимум 150 мА; Подсветка открыть максимальный ток 200 мА. УФ-ленты около 165 мА и 240 мА, соответственно.

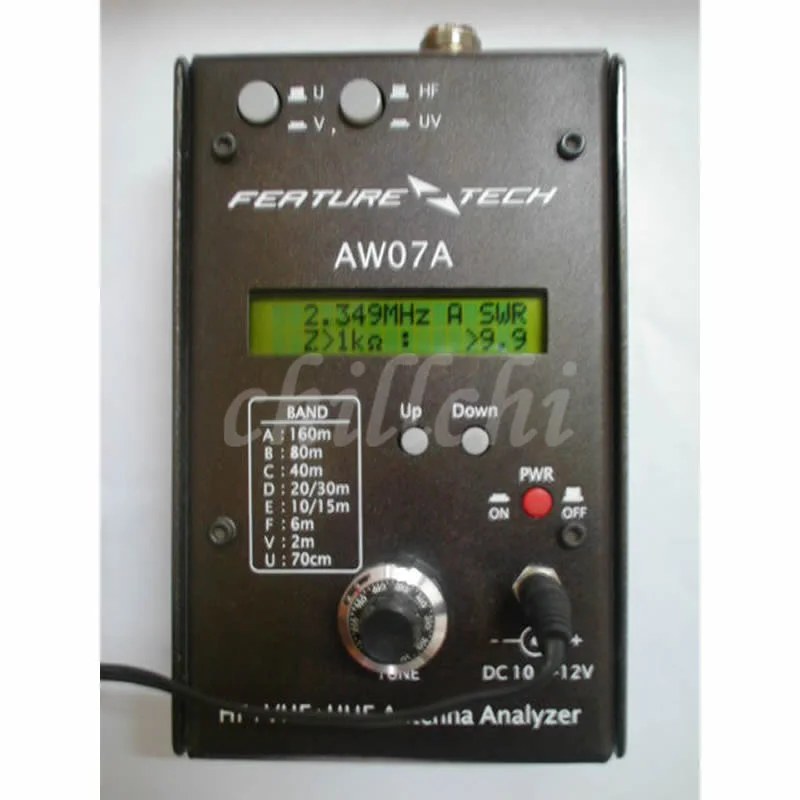

6. Экран: интерфейс антенны, дисплей открытой цепи, SWR> 9,9, Z>1K. После ввода функции анализатора в первой строке экрана отображаются значения частоты, переключатели диапазонов, сегментированные буквы и SWR, соответственно, а во второй строке отображается сопротивление Rj reactance: композитное сопротивление Z и SWR. Остальные ссылки на дисплеи указаны позже.

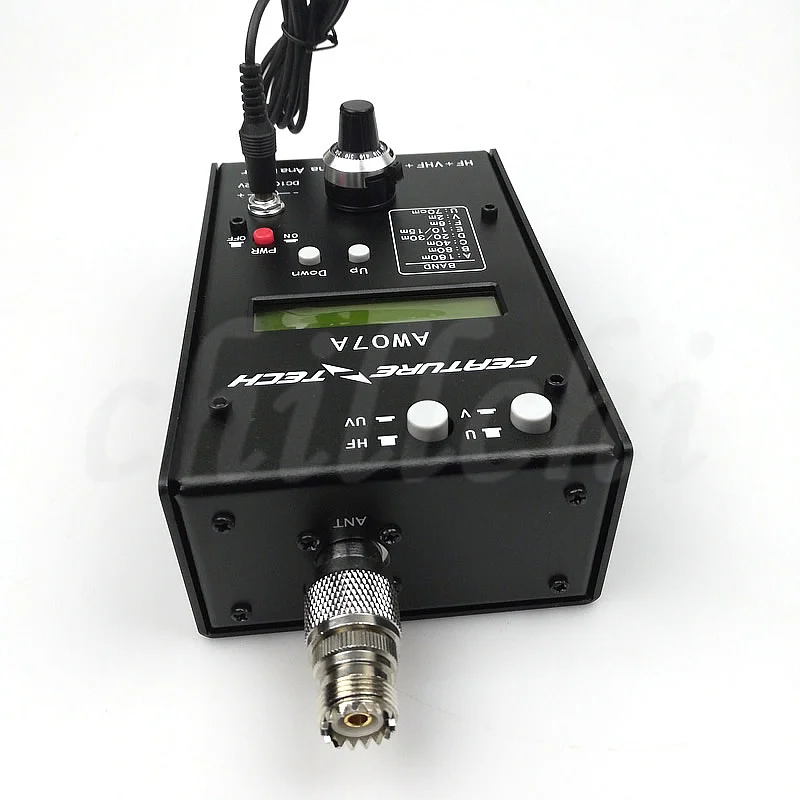

Два, кнопки и инструкции по меню

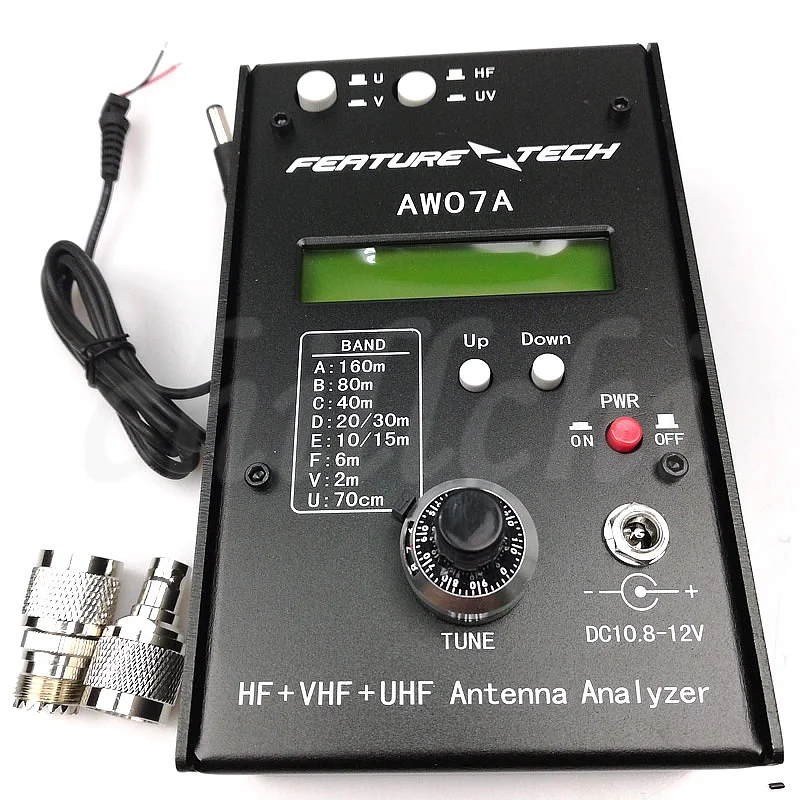

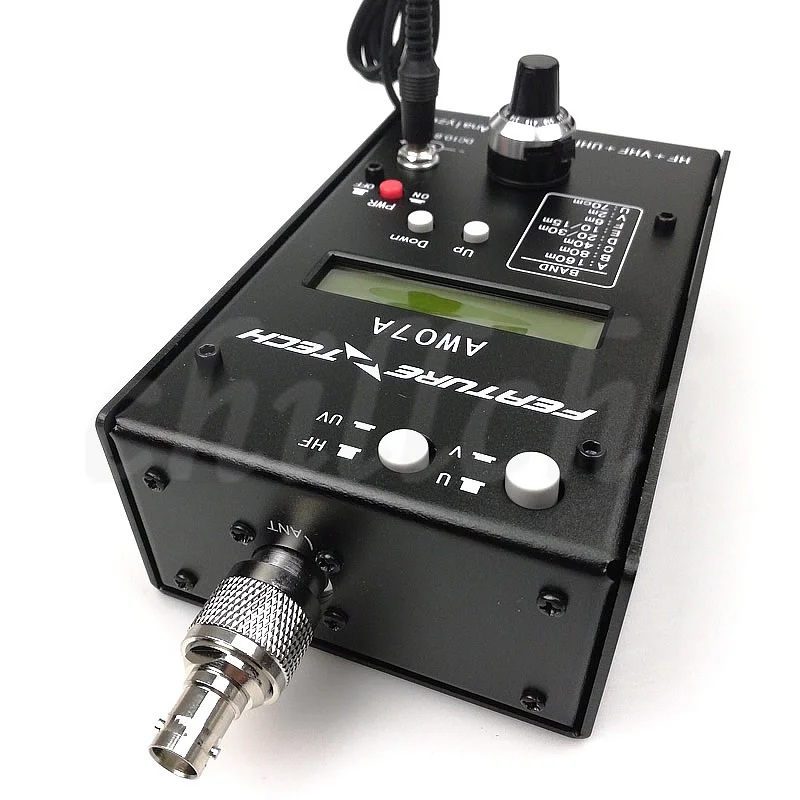

Выключатель питания PWR, Up, downlink, uplink key Down, UV band и HF band switch UV/HF, U band и V band U/V switch (переключатель эффективен только в УФ/ВЧ-прессе) В общей сложности пять кнопок переключения и Кнопка выбора частоты Настройте и комбинация из них для завершения функции тестирования. В следующем меню приведены Дополнительные инструкции:

Ботинки выбора функций инструкции

PWR: Нажмите эту клавишу, чтобы открыть отдельный анализатор мощности, меню отображает знак вызова дизайнеров и подсветку на клавишах, немедленно нажмите кнопку U примерно на полсекунды, чтобы открыть подсветку, если вы не нажимаете какую-либо клавишу, задержка на одну секунду автоматически входит в меню выбора функций частотного и антенного анализатора.
Кроме того, если вы нажмете кнопку U или D, а затем откройте питание в тест индуктивности или емкости, эта функция из-за измеряемого инструмента и влияния параметров распределения и способов тестирования их компонентов может предоставить только справочное значение, а не стандартную числовую основу, Но может быть очень хорошим для конфигурации антенны конденсатора и обеспечить справочное значение индуктора удобно.
Вверх и вниз: соответствующие аббревиатуры в строке экрана-D и U соответственно. После загрузки автоматическая остановка, чтобы показать D-FC, U-ANT, анализатор, DC:XX.XXV, соответственно, в соответствии с клавишей D выберите функцию частотного метра, нажмите кнопку U, чтобы выбрать функцию антенного анализатора, а последняя-оценку напряжения питания.

Частотомер инструкции

Измеритель частоты использует МГц в качестве единицы измерения, и Fg указывает, что быстрые ворота отображают действительное значение 3 Бит после десятичной точки. Sg указывает, что медленная задвижка может отображать 4 эффективных значения после запятой. Нажмите на кнопку U и D, чтобы переключиться. Частотомер анализатора После коррекции, но из-за различных причин и измеряемого сигнала сам по себе исходный источник неустойчивости может иметь ошибки, не является стандартной частотой, обеспечивает эффективную справочную частоту, но может обнаруживать неизвестную машину. Частотный метр получает антенну, достигающую высокочастотного напряжения, соответствующего фактическому эталонному полю, значения тестовой цепи REF FS могут предсказать электромагнитную среду к индукции антенны анализатора результаты теста влияют на неотразимый, если напряжение слишком высокое, не в состоянии обеспечить точные результаты тестирования, Аналогичные продукты имеют тот же анализатор проблем. Анализатор также имеет функцию подавления перенапряжения сигнала антенны, чтобы предотвратить повреждение машины.
Примечание: Используйте функцию счетчика частоты, переключатель UV/HF должен быть в положении HF, в противном случае экран показывает FRE Q.C SW, Error, PSE, VU/HF, SW, UP words, быстрый переключатель UV/HF, пожалуйста, восстановите положение HF во времени.

Инструкции по использованию в антенных анализаторах

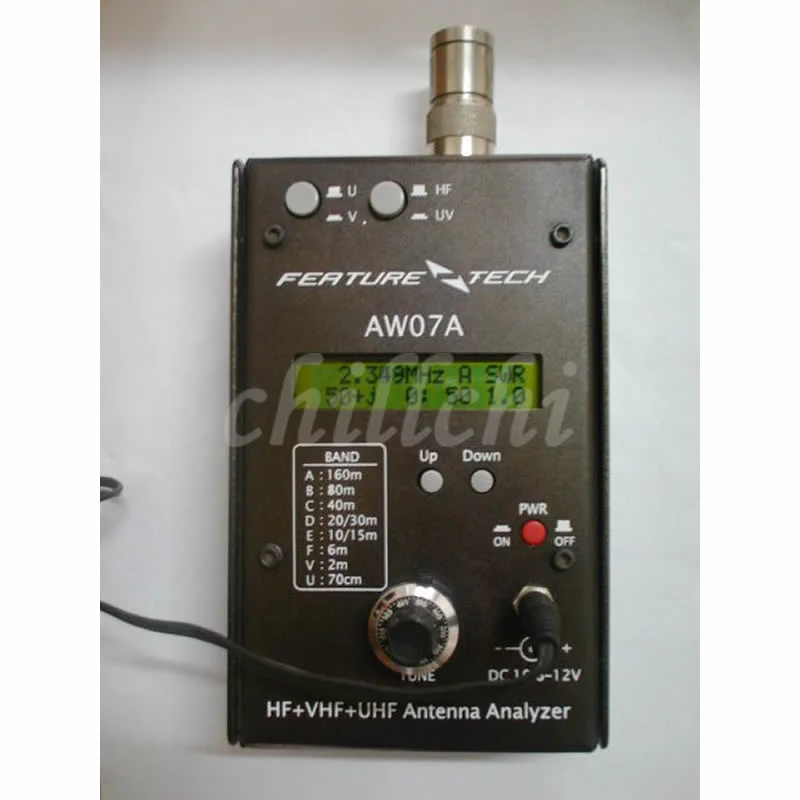

Введите функцию анализатора после первой строки значения дисплея экрана, переключателя диапазона частот и сегментированных букв, в Bobbi SWR словами, второго ряда с открытым дисплеем Z>1K и КСВ стоимости Омега> 9,9 нагрузка, подключенная к антенной или работаете в high-end частоты, соответственно-сопротивление реактивное + j: Удельный численный композитный импеданс и SWR. В диапазоне HF нажмите кнопку U или D для переключения вверх и вниз ленты соответствующей длины волны; Нажмите UV/HF для переключения на сегмент VU, И работает как UHF или VHF полоса в зависимости от положения U/V ключа.
Диапазоны УВЧ не обеспечивают эффективные значения сопротивления, и аналогичные анализаторы товаров не обеспечивают эффективные значения сопротивления. В дополнение к обеспечению значений SWR в сегменте UHF AW07A обеспечивает вспомогательную сигнальную полосу, соответствующую SWR менее 2.
Поверните настройки и вернитесь к правильному диапазону частот. В сегменте U этот анализатор обеспечивает тестовые значения не менее 300 МГц до 490 МГц, что намного превышает производительность дорогих подобных анализаторов товаров в сегменте U. Если такое же слово появляется в других диапазонах, может быть сбой машины или низкое напряжение питания. Пожалуйста, своевременно Узнайте причину.
