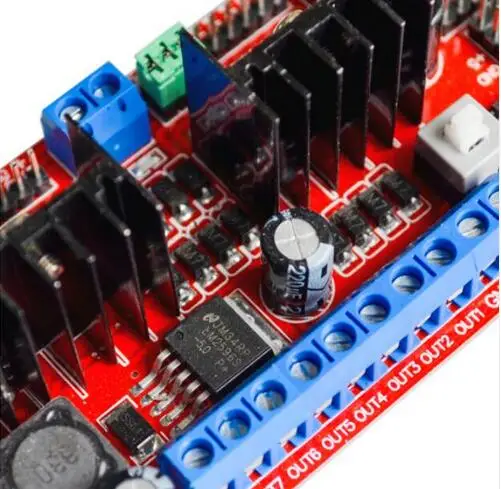

10 шт. плата драйвера шагового двигателя L298N V3 / four DC|board board|board moduleboard car |

10 шт. плата драйвера шагового двигателя L298N V3 / four DC|board board|board moduleboard car |

Описание продукта:

L298N является выделенным драйвером ICs, является H-bridge IC, разница с L293D-это увеличение выходного тока, повышение мощности. Выходной ток 2A максимальный ток составляет 4A, Максимальное рабочее напряжение с алюминиевой крышкой, 50В, может управлять индуктивные нагрузки, таких как, например, мощность двигателя постоянного тока, шаговые двигатели, редуктор двигателя, серводвигатели, электромагнитные клапаны и т. Д., особенно его вход может быть непосредственно по сравнению с микроконтроллером Union, Таким образом, легко управляется микроконтроллером. При вождении двигателей постоянного тока, шаговые двигатели могут управляться непосредственно, и может достичь двигателя вперед и назад, для достижения этой функции просто путем изменения уровня логики ввода.

Этот модуль имеет небольшие и удобные функции управления. С помощью этого модуля ваш двигатель будет легко управлять, вы можете ответить на потребности высокой мощности шагового двигателя проблемы.

Модуль может управлять двухфазными, трехфазными двигателями, четырьмя фазами. Поддерживает связь с 2-мя-way двигатель постоянного тока управления приводом, 4 фазный шаговый двигатель управления.

Описание продукта:

L298N является выделенным драйвером ICs, является H-bridge IC, разница с L293D-это увеличение выходного тока, повышение мощности. Выходной ток 2A максимальный ток составляет 4A, Максимальное рабочее напряжение с алюминиевой крышкой, 50В, может управлять индуктивные нагрузки, таких как, например, мощность двигателя постоянного тока, шаговые двигатели, редуктор двигателя, серводвигатели, электромагнитные клапаны и т. Д., особенно его вход может быть непосредственно по сравнению с микроконтроллером Union, Таким образом, легко управляется микроконтроллером. При вождении двигателей постоянного тока, шаговые двигатели могут управляться непосредственно, и может достичь двигателя вперед и назад, для достижения этой функции просто путем изменения уровня логики ввода.

Этот модуль имеет небольшие и удобные функции управления. С помощью этого модуля ваш двигатель будет легко управлять, вы можете ответить на потребности высокой мощности шагового двигателя проблемы.

Модуль может управлять двухфазными, трехфазными двигателями, четырьмя фазами. Поддерживает связь с 2-мя-way двигатель постоянного тока управления приводом, 4 фазный шаговый двигатель управления.

Продукт Особенности:

1 интегрированный чип L298N может управлять четырьмя двигателями постоянного тока (реверсивный, вы можете использовать управление скоростью ШИМ) или двумя шаговыми двигателями

2 интегрированных LM2596 DC-DC чип регулятора напряжения (может выводить 5 В, может дать микроконтроллер, сервоприводы, датчики, роутеры, источник питания, аккумулятор до 2 а)

3 в дополнение к двухкомпонентной чиповой плате L298N, а затем интегрировать ULN2003 может затем управлять шаговым двигателем или четырьмя двигателями постоянного тока (запуск и остановка, не реверсивный), например, когда Робот пожаротушения может управляться вентилятором, больше не требуется внешняя схема.

4 интегрированных сервопривода интерфейс приводит к сигналу конца, это удобная док-станция и SCM

5 интегрированных usb-портов, вы можете подключить непосредственно к источнику питания маршрутизатора.

6 Поддержка W703N, Wi-Fi роутер без повреждения модификации автомобиля, Вставьте USB, вы можете использовать RXD TXD контактный провод, удобно общаться со своим собственным микроконтроллером

7,5 V DC Выход провода (клеммы, свинец), удобно для внешних устройств требуют 5V источника питания

Описание товара: модуль драйвера L298N, с использованием чипа ST L298N, оригинальная новая компания, технология SMT с высокой стабильностью, высококачественные алюминиевые электролитические конденсаторы, стабильность цепи. Может непосредственно управлять двумя 3-30 В постоянного тока и обеспечивает 5 в выходной интерфейс (введите как минимум 6 в), может дать 5 В микроконтроллер мощность системы (низкий пульсационный фактор), поддержка 3,3 V MCU рычаг управления, вы можете с легкостью управлять двигатель постоянного тока скорость и направление может быть контролировать двухфазный шаговый двигатель, 5-проводной 4 фазный шаговый двигатель. Умный автомобиль является основным инструментом.

Параметры продукта:

1 чипы драйвера:. L298N Двойной h-мост двигатель постоянного тока чип драйвера

2 части блока питания терминала Vs: + 5 В ~ + 30 в; Например, необходимо взять питание в пределах платы, площадь питания Vs: + 6В ~ + 30 V

3 пиковый ток части привода Io: 2A

4 логическая часть рабочего диапазона тока:. 0 ~ 36mA

5 Управляемый диапазон входного напряжения сигнала (В1 IN2 IN3 IN4):

Низкий уровень:-0,3 V ≤ Vin ≤ 1,5 V

Высокая нагрузка: 2,3 V ≤ Vin ≤ Vss

6. Диапазон входного напряжения сигнала (ENA ENB):

Низкий уровень:-0,3 ≤ Vin ≤ 1,5 V (контрольный сигнал является недействительной)

Высокая нагрузка: 2,3 V ≤ Vin ≤ ДСА (контрольный сигнал активный)

7 .. Максимальная потребляемая мощность: 20 Вт (при температуре T = 75

8 Температура хранения:. -25 ~ + 130

9 размер платы драйвера:. 55 мм * 45 мм * 33 мм (с фиксированным медным столбом и высотой радиатора)

10 других удлинений: Управляйте указателем направления, принимайте электрический интерфейс в логической части пластины.
