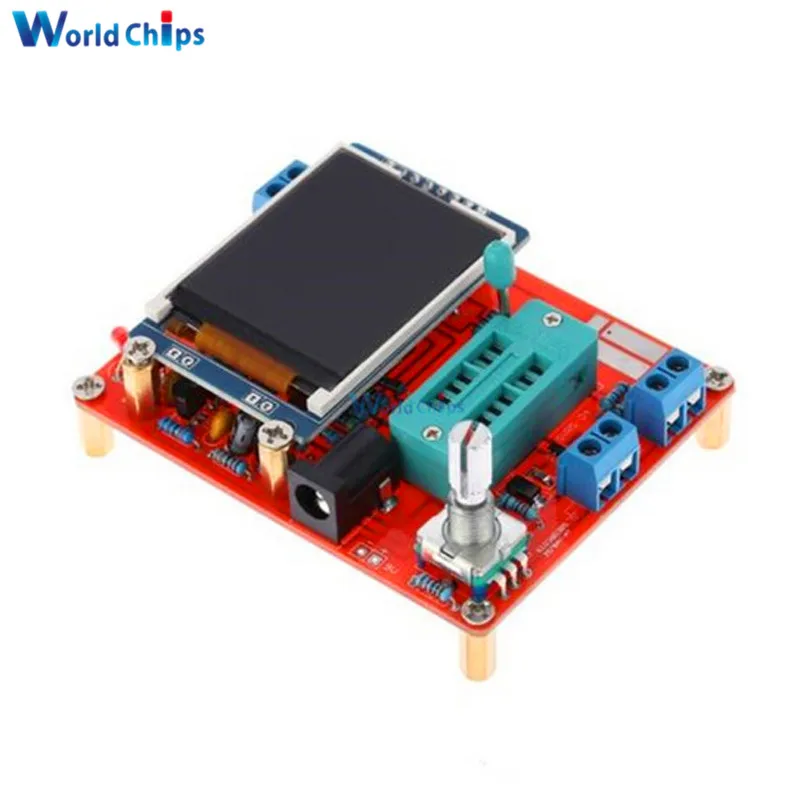

TFT GM328 Mega328 тестер транзисторов LCR метр генератор сигналов квадратной волны DIY Kit| |

---

Спецификация:

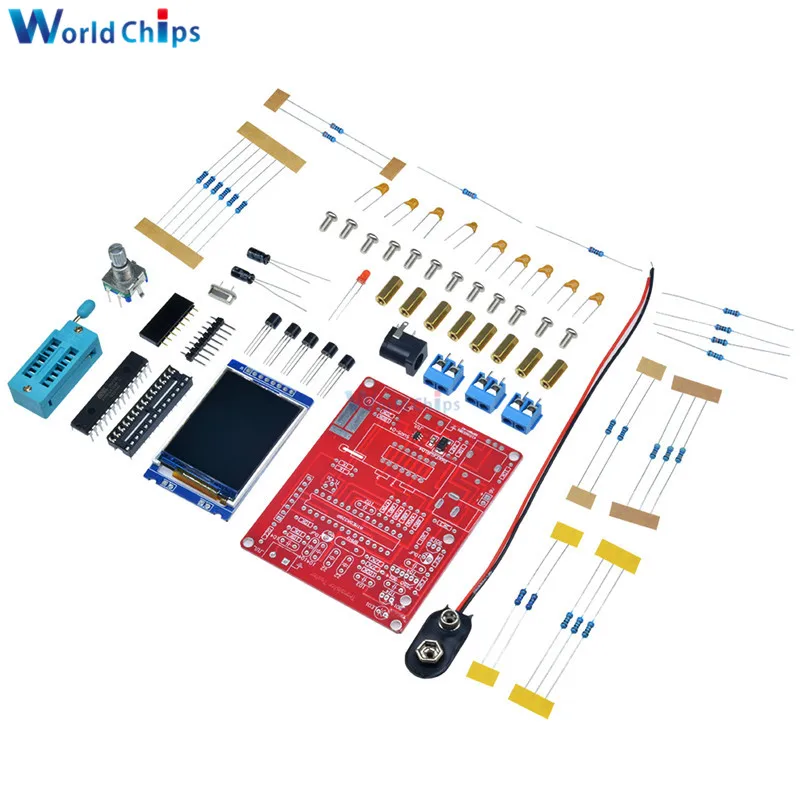

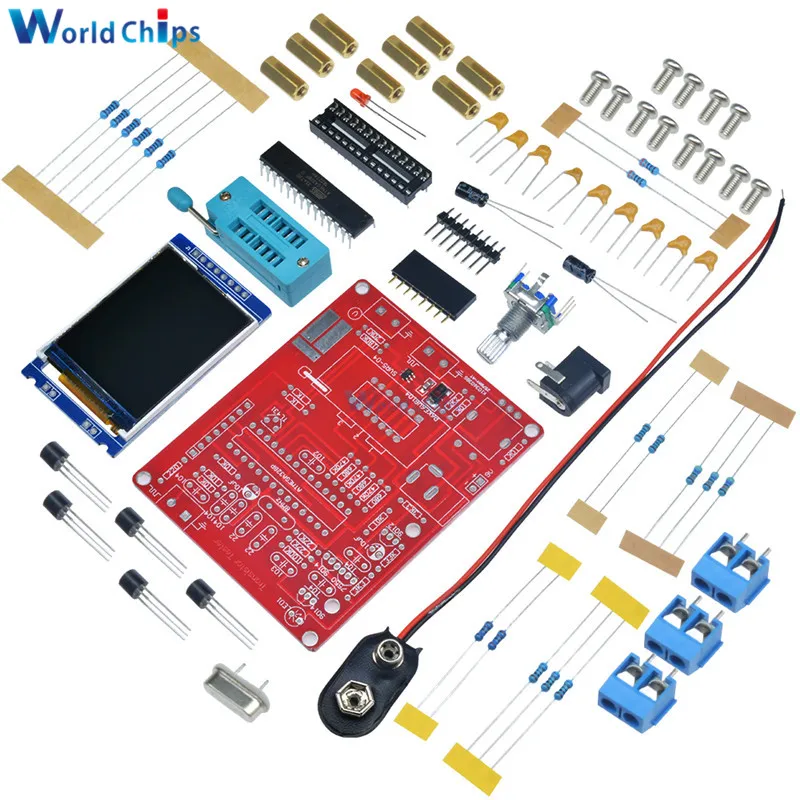

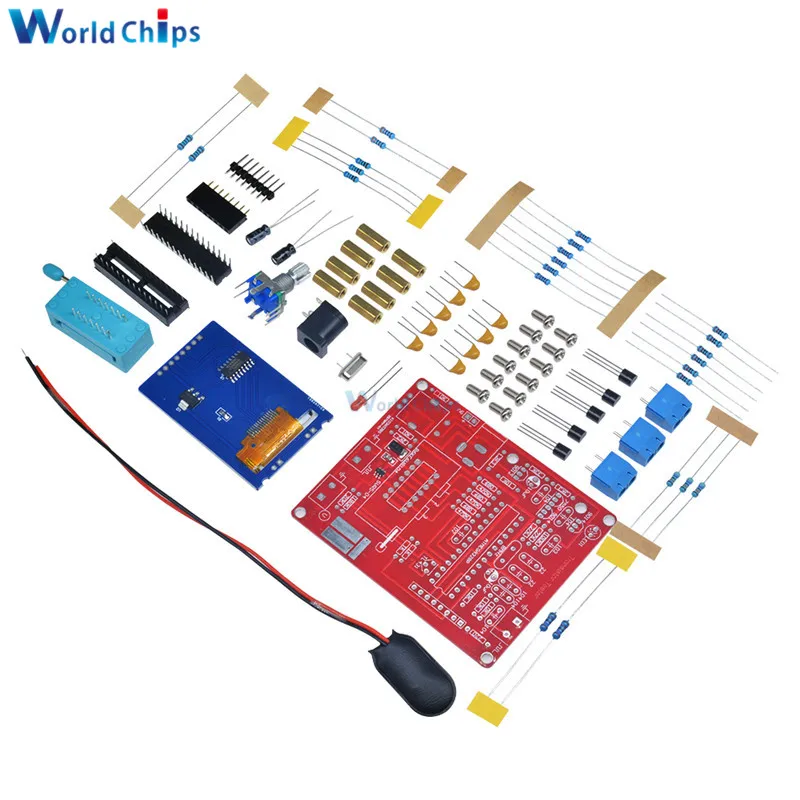

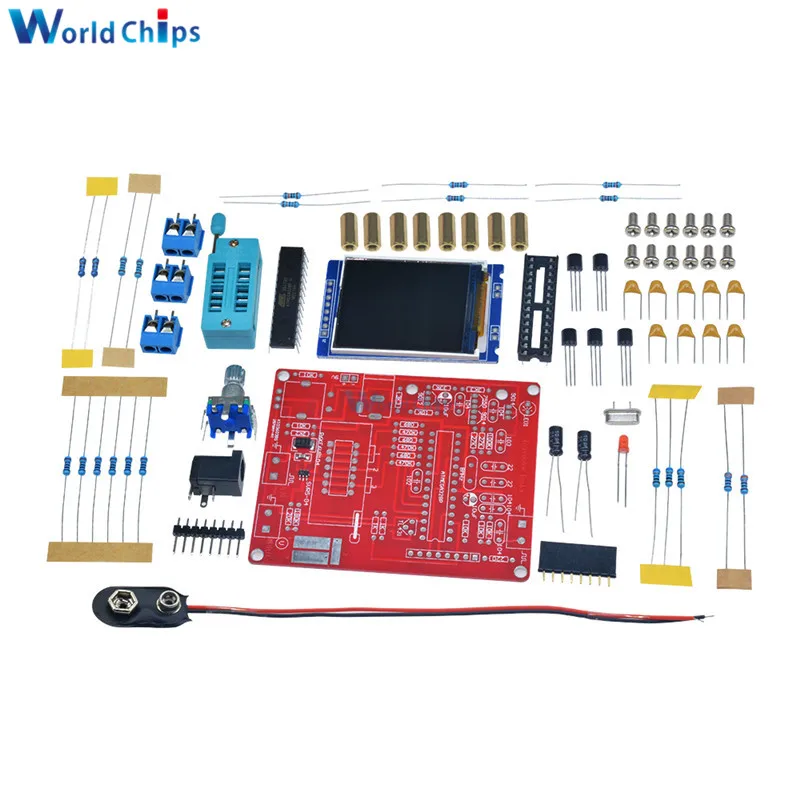

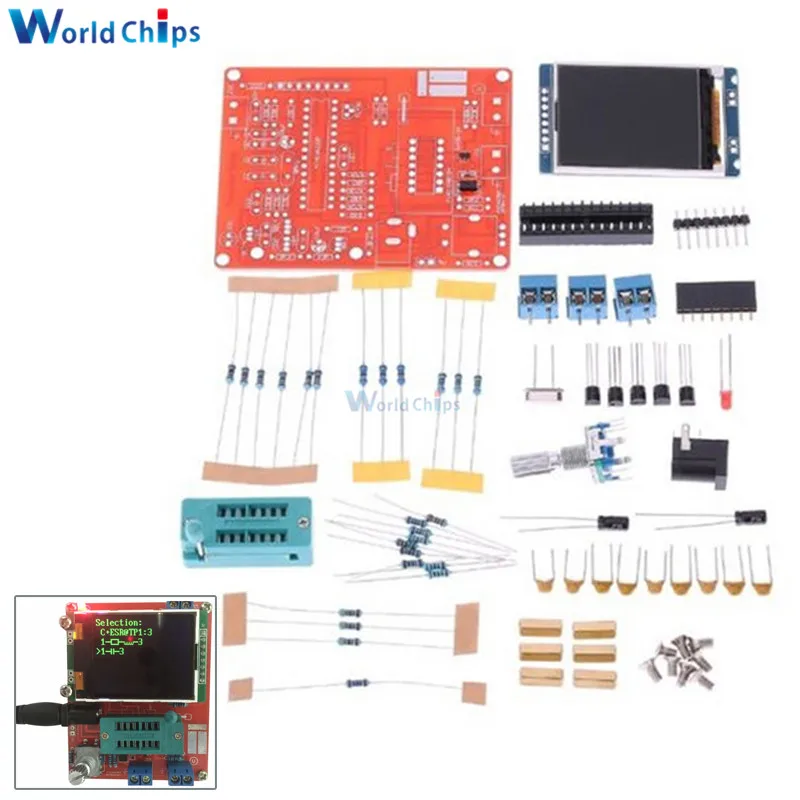

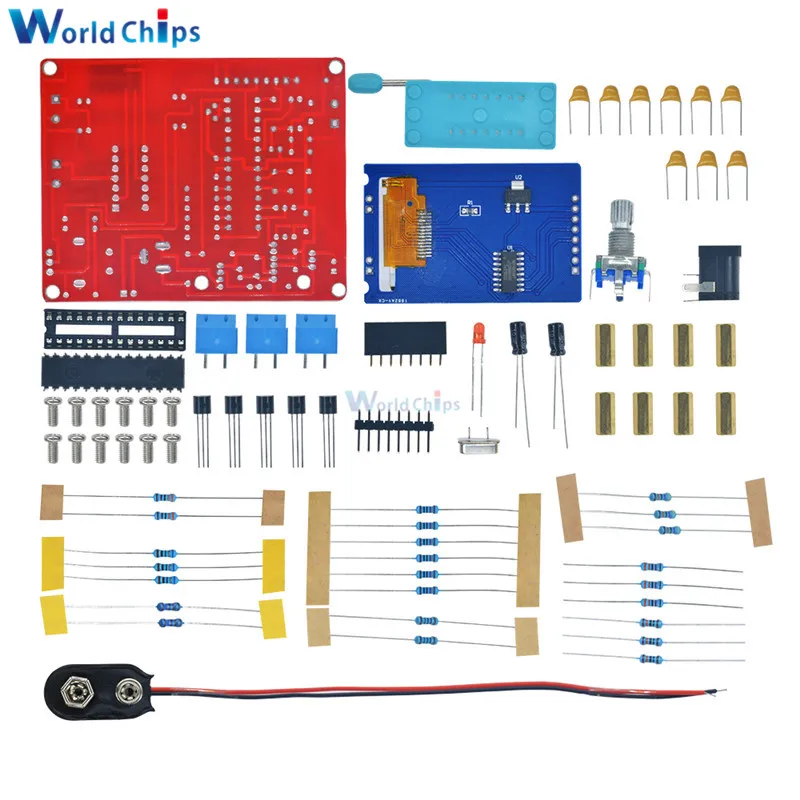

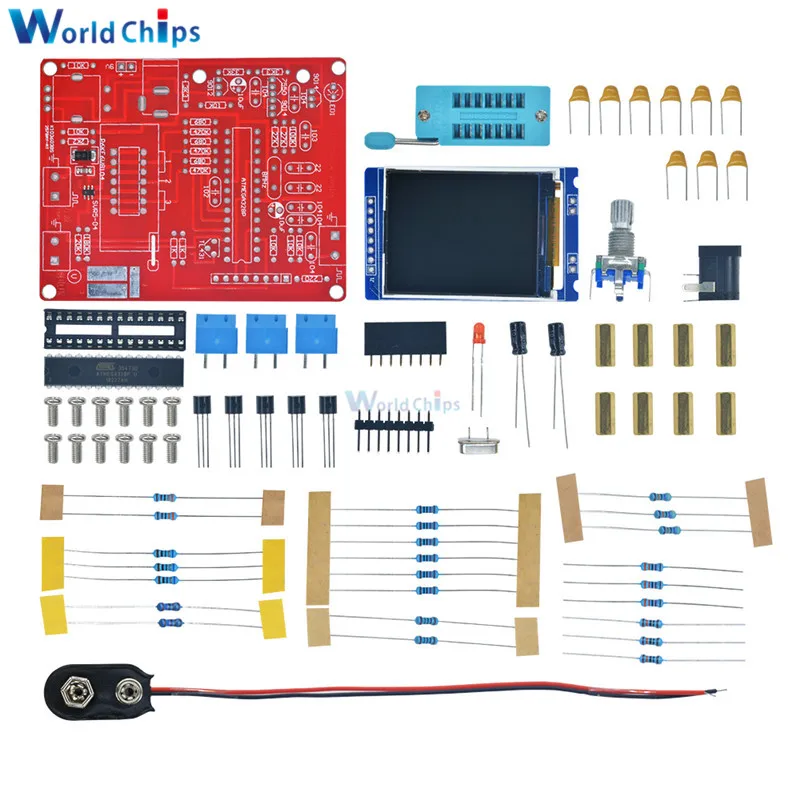

Абсолютно новый Цвет: как на изображении Этот товар является набором для самостоятельной сборки, его нужно припаять самостоятельно Использование SCM ATMEAG328P DIP-28. С IC блоком Дисплей с цветным дисплеем 160x128 пикселей, полноэкранными символами 8x20, 16-битной глубиной цвета, графическим элементом отображения символов Управление поворотным переключателем, измерение ключа, автоматическое выключение Используйте ламинированную батарею 9 В, также можно использовать адаптер питания (6,8-12 В постоянного тока), весь ток около 30 мА, после около 20nA выключения тока Автоматически обнаруживает NPN и PNP Транзисторы, FET, диоды, двойной диод, тиристор, SCR, автоматическая идентификация транзисторного штифта Тест NPN и PNP транзистор общий эмиттер коэффициент усиления тока, основание-эмиттер пороговое напряжение, от коллектора-эмиттер ток утечки Полюс через транзистор основание-эмиттер пороговое напряжение и высокий ток усиления распознавания транзистора Дарлингтона Обнаружение транзисторов мощности и защитных диодов FET Тестовое пороговое напряжение FET gate - source включено, сопротивление сливного источника, емкость источника затвора Максимум Два измерительных резистора, поэтому можно измерить трехфутовый регулируемый резистор, если регулируемый резистор переносится на конец, может быть только измеренное значение сопротивления Измерение сопротивления максимальное Разрешение 0,01 Ω. Может быть измерен до 50MΩ Диапазон измерения конденсатора от 25pF-100mF, разрешение 1pF Больше, чем конденсатор 90nF при измерении эквивалентного сопротивления серии (), эквивалентное сопротивление серии с самым высоким разрешением 0.01Ω Конденсатор больше, чем конденсатор 5000pF, также показывает скорость снижения после того, как напряжение зарядки конденсатора может отражать фактор качества (значение Q) При измерении максимум двух диодов показывается положительное и отрицательное, светодиоды напряжения в режиме on-state также отображают графический символ диода, напряжение проводимости намного выше, чем обычный диод Обратный пробой напряжения ниже, чем 4,5 в Диод Зенера может обнаружить его, выглядит как двойной символ диода. Его положительное и отрицательное напряжение, чтобы повернуть вокруг 700мв символ диода преобладает, второй символ диода, соответствующий напряжению, включен в регулирование. Поэтому не будь обычным диодом, и Диод Зенера был измерен одновременно Протестируйте один диод, в то время как его тест обратного соединения между PN распределительная емкость транзистора для тестирования ed, затем только в то же время в базу транзистора и эмиттер, основание и коллектор или Из менее 25pF конденсатора, который будет протестирован, тест должен подготовить конденсатор 30pF, конденсатор 30pF для тестирования, тестирования, а затем измерить снова после того, как конденсатор соединен параллельно, путем вычитания измеренного значения 30pF конденсаторов с полученными результатами Для следующего резистора 2100Ω при измерении его индуктивности диапазон измерения от 0,01 mH - 20 ч Около двух секунд во время теста, большие конденсаторы и индукторы займет больше времени Дополнительные функции включают Измерение частоты, измерение напряжения, квадратный генератор волн, генератор PWM, выбор цвета, калибровку ввода в эксплуатацию, Непрерывное тестирование и другие функции Диапазон частот от 1 Гц до 1 МГц или выше, измеренный на частотах ниже 25 кГц, может отображать разрешение периода до 0,001 МГц Измерение напряжения постоянного тока до 50 в Весь путь к выходу сигнала квадратной волны, многодиапазонные частоты на выбор, максимальная выходная частота 2 МГц Выход одной фиксированной частоты, импульсный сигнал переменного цикла (ШИМ), рабочий цикл регулируется от 1% -99% Отдельный емкостной функциональный тест, режим тестирования для непрерывного измерения конденсаторов 2uF-50mF может быть измерен непосредственно в их цепи (цепь, где измеренная емкость требует мощности, после того, как измеренная емкость должна быть полностью разряжена) Тиристоры и Тиристоры могут только распознать его Тиристоры, а также нужно проверить тиристорный или SCR ток триггера меньше, чем может обеспечить текущий тестовый инструмент, тестер может обеспечить только максимальный ток триггера 6mA Функция: Выключить Тест транзистора Частотный тест F-генератор 10-битная ШИМ C + @ TP1:3 Сопротивление непрерывного измерения 1-|-3 Непрерывная измерительная Емкость Роторный кодировщик SelfTest Тест на напряжение Цвет фронта Регулировка заднего цвета Показать дату Посылка включает в себя: 1 шт. тестер 1 шт. x зажим для аккумулятора (не включает аккумулятор и источник питания) Примечание: Цвет товара, отображаемый на фотографиях, может немного отличаться на мониторе вашего компьютера, так как мониторы не откалиброваны так же
