Дисплей для поднятия головы

Руководство пользователя

Спасибо за покупку нашего HUD. Этот продукт предназначен для безопасности водителей, особенно в высокоскоростном вождении ночью, HUD может держать водителя в глаза на дороге и может уменьшить автомобильную аварию. HUD может проецировать важную информацию (например, скорость) на лобовое стекло, это может помочь неопытному новичку контролировать свою скорость и избежать  Превышение скорости в дороге. Что еще более важно, это позволяет водителю мгновенно считывать номер в большом видении и всегда заставлять водителей следить за дорогой в ясном уме.

     Наш HUD может отображать много полезной информации и позволяет вам испытать скорость, а также обеспечить безопасность вождения и удовольствие от вождения. наш HUD использует новейшие стабильные интегральные схемы, все индексы соответствуют стандартам. И наш HUD имеет уникальную и элегантную форму, гладкие линии, тонкий корпус.

Перед использованием нашего HUD, пожалуйста, прочитайте инструкции в деталях.

Основные характеристики HUD

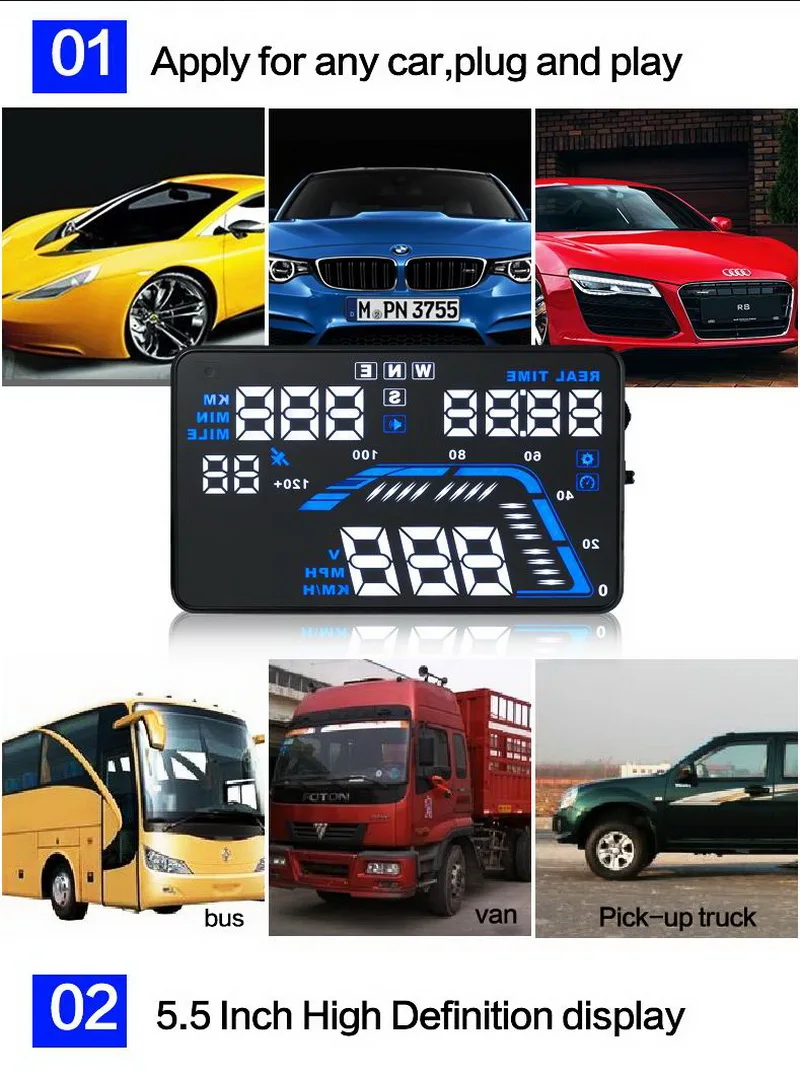

1.Применяется для всех автомобилей в мире. Подключи и работай.

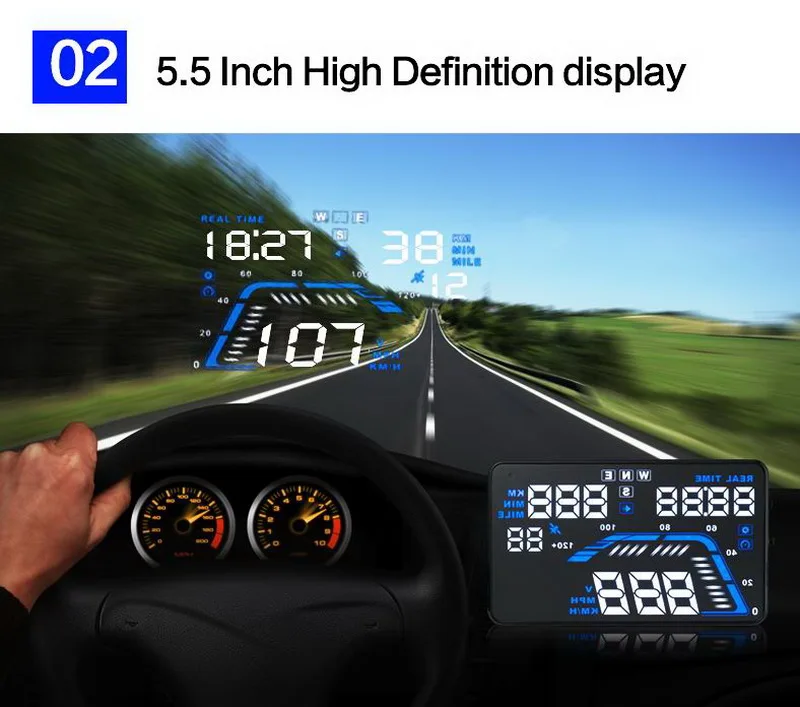

2.Экран 5,5 "и дисплей высокой четкости

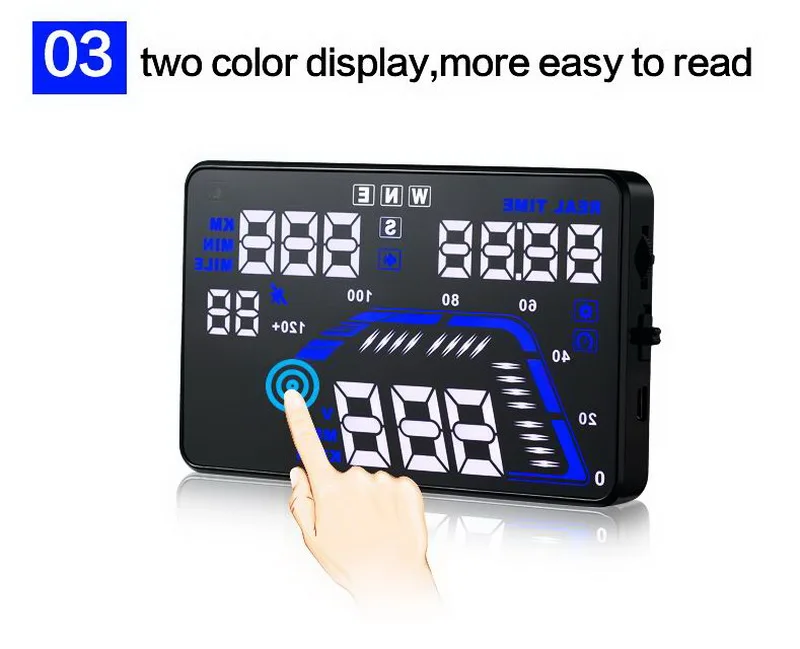

3.Многоцветная конструкция делает экран более насыщенным и легче читать

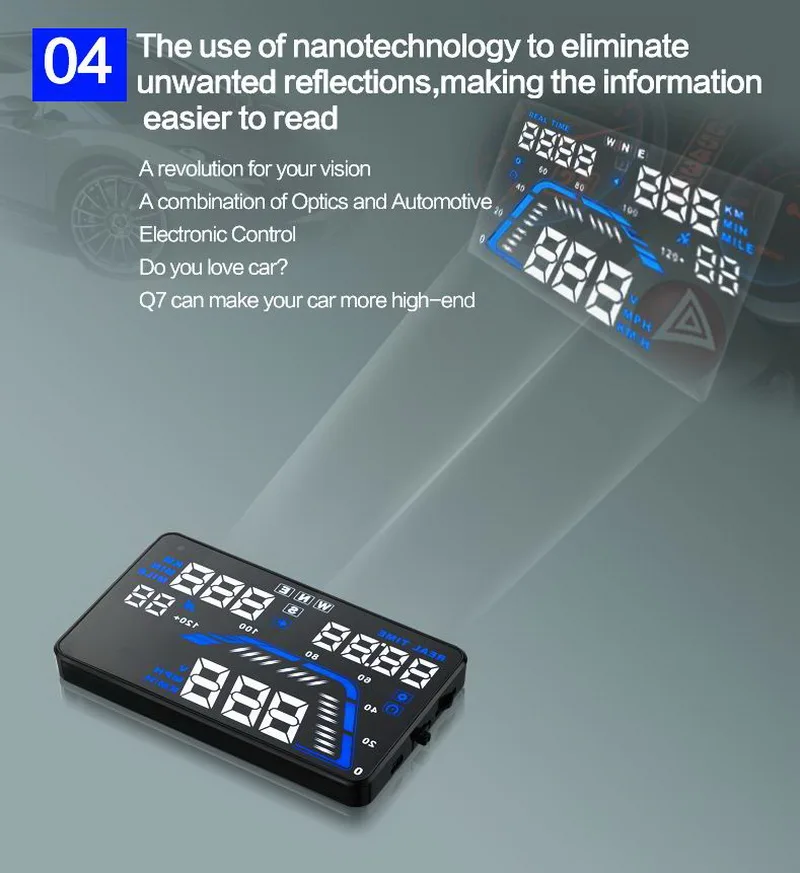

4.Использование нано-технологии для устранения нежелательных отражений и может сделать отображение информации более точным.

     5.Отображение богатого содержания: скорость, направление движения, время вождения, расстояние вождения, реальное время, номер спутника, высота, сигнализация скорости, свободное переключение между километром и милей

     6.Автоматическое включение и выключение с запуском и выключением автомобиля, эффективная защита автомобильного аккумулятора; сохраняя режим ручного переключения, и более простой в управлении HUD.

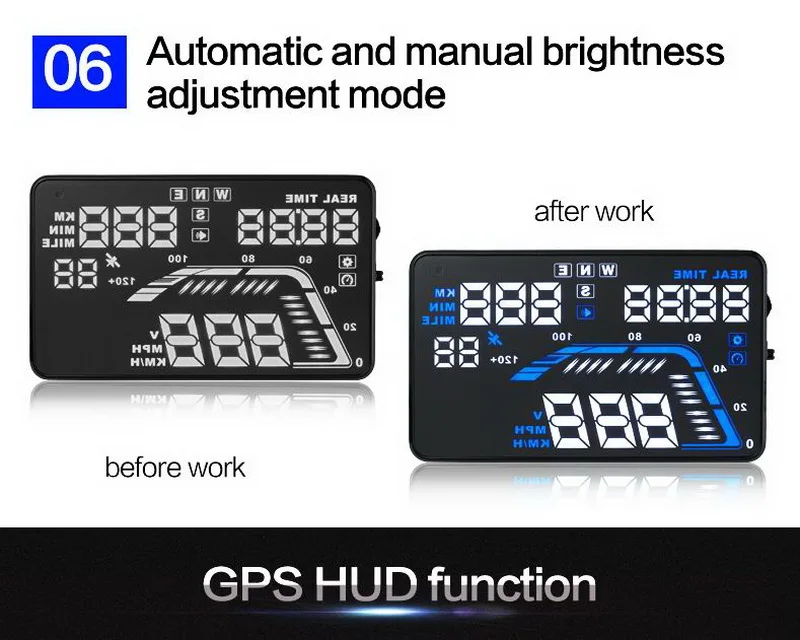

     7.Автоматический и ручной режим регулировки яркости, вождение без бликов.

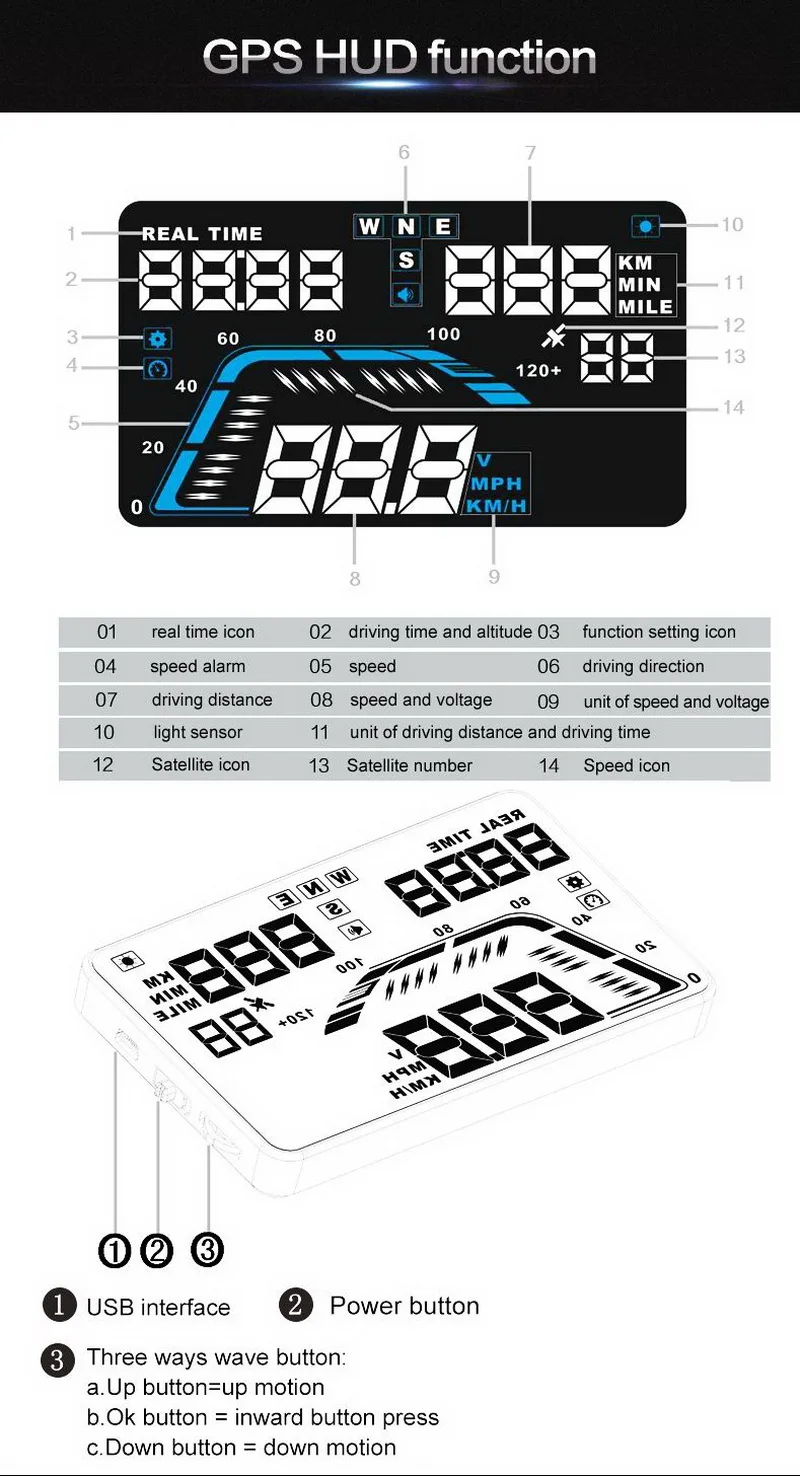

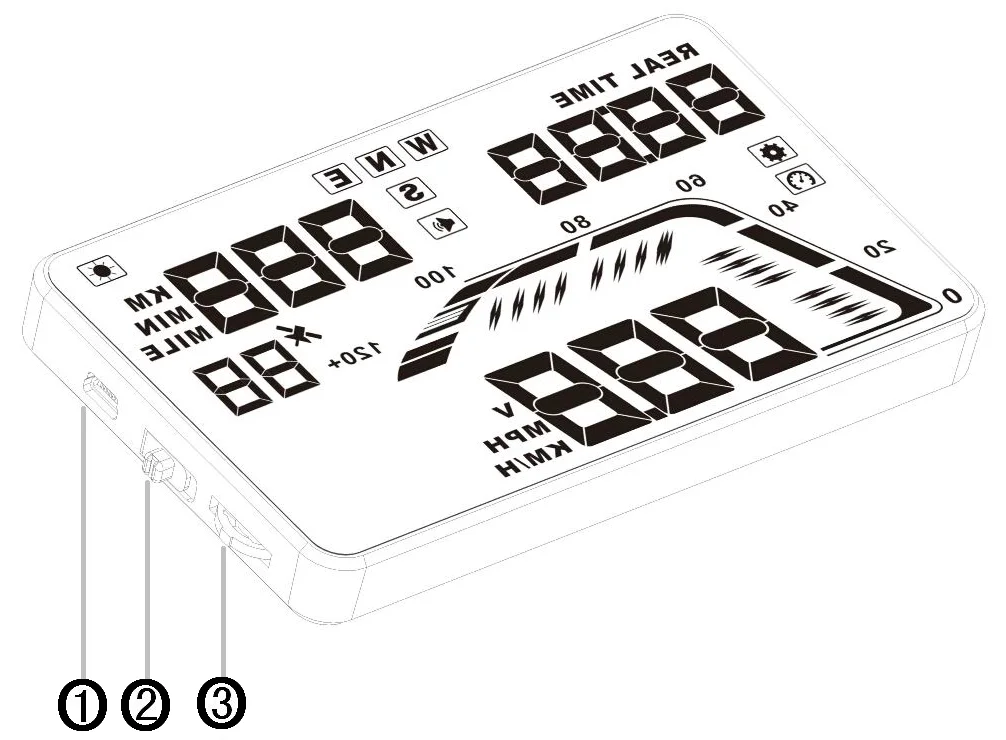

HUDФункция кнопки

1.Интерфейс USB, чтобы связаться с OBD интерфейсом транспортного средства.

2.Кнопка включения и выключения питания

3.Волновая кнопка: кнопка вверх (поворот кнопки вверх), OK кнопка (нажатие кнопки вертикально), кнопка вниз (поворот кнопки в сторону вниз)

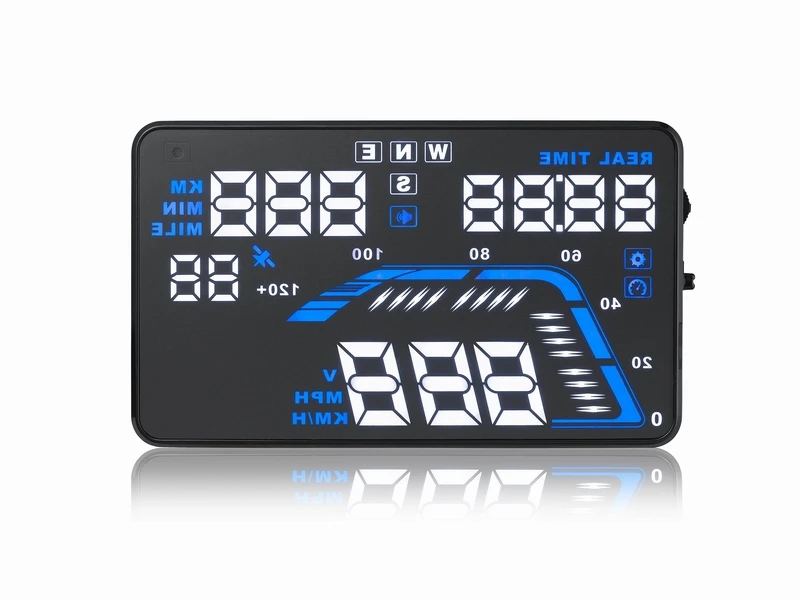

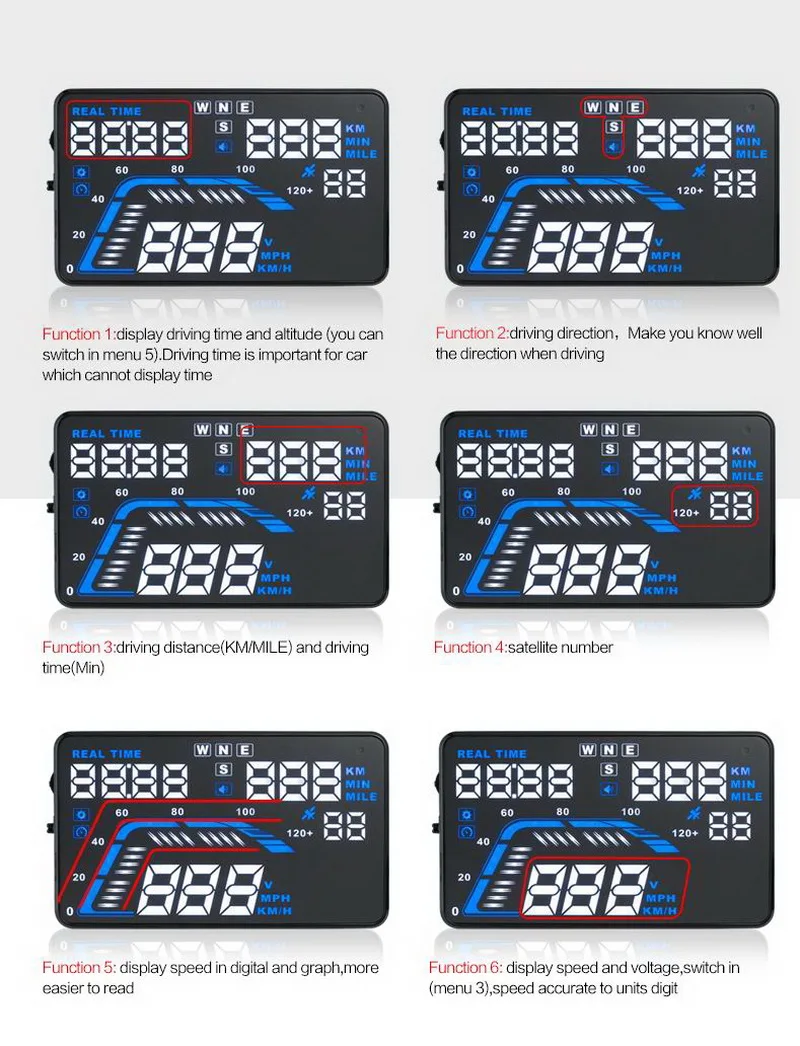

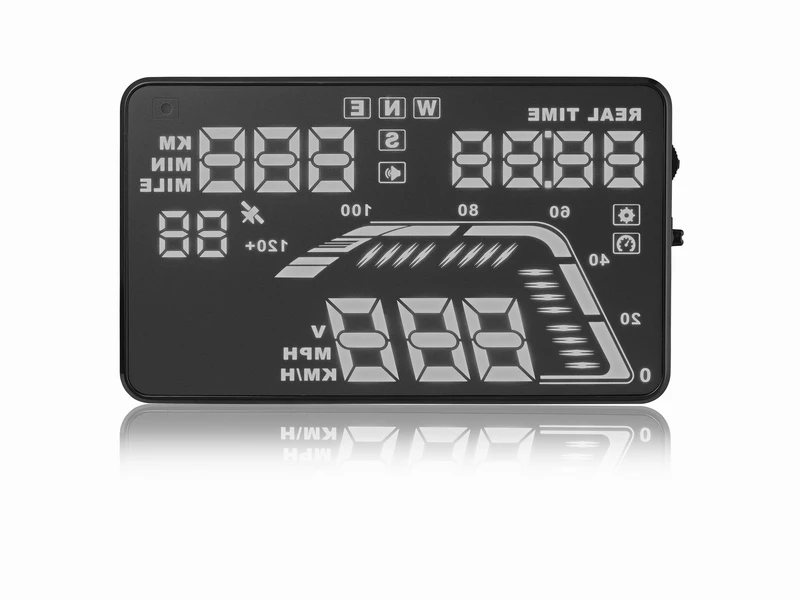

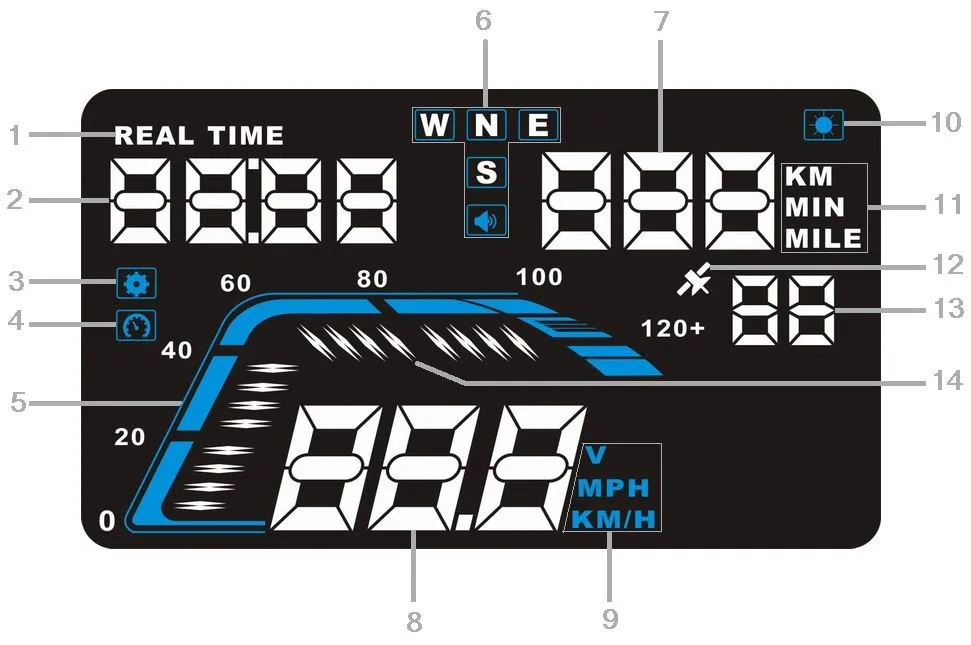

HUDИнформация о дисплее

1 :Значок в реальном времени

2 :Отображение времени вождения и высоты

3 :Значок настройки функции

4 :Сигнализация скорости

5 :Скорость

6 :Направление движения и знак зуммера

7 :Расстояние вождения (км/миля) и время вождения (мин)

8 :Скорость и напряжение

9 :Единица скорости и напряжения

10:Датчик освещенности

11:Единица расстояния и времени вождения

12:Значок спутника

13:Спутниковый номер

14:Значок скорости

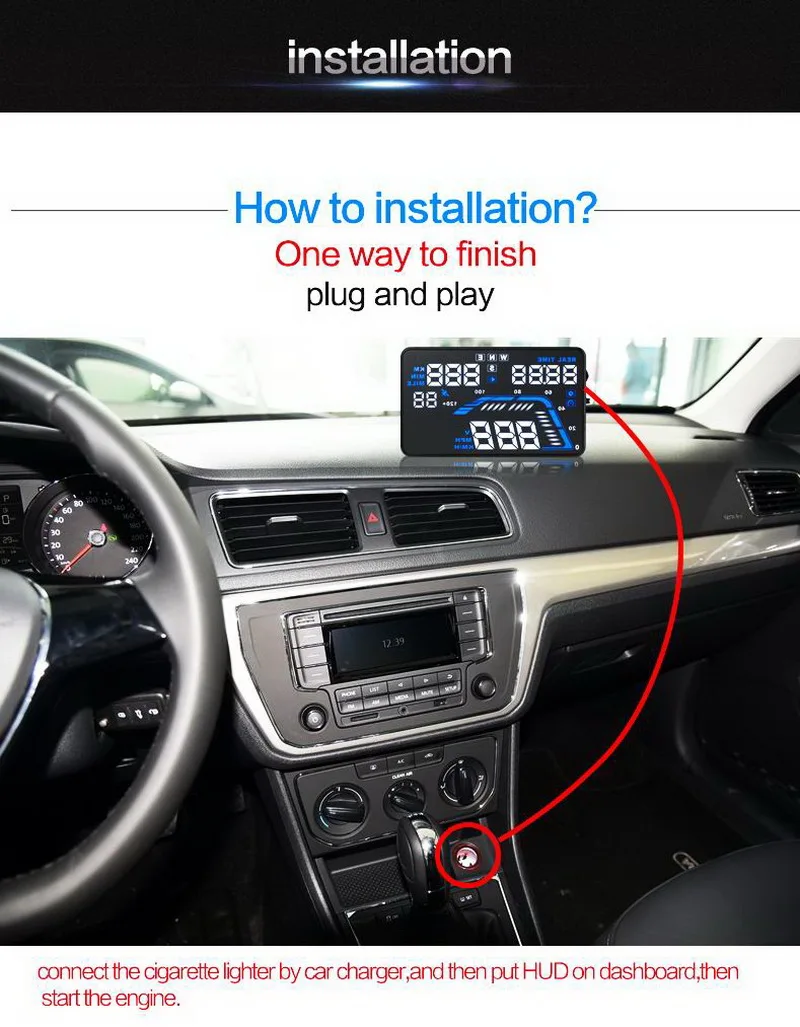

HUDУстановка

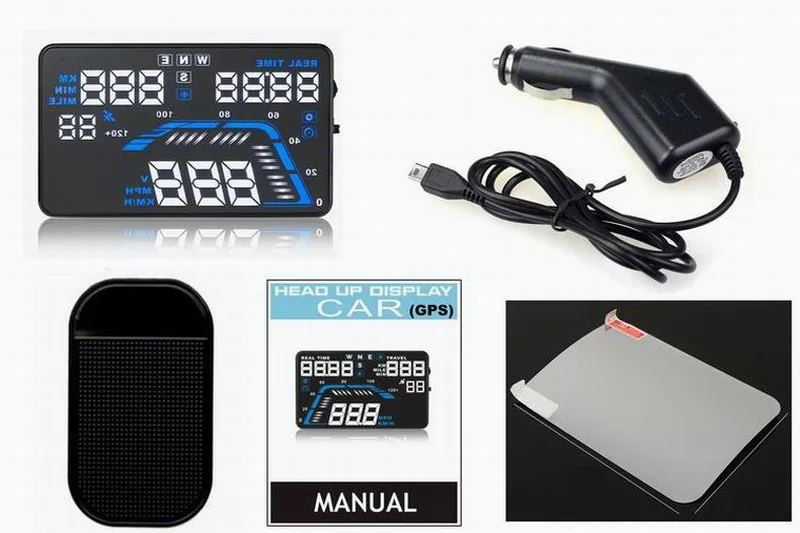

Положите HUD на нескользящий коврик, а затем поместите на приборную панель. Подключите одну сторону usb-кабеля с интерфейсом HUD и подключите другую сторону usb-кабеля к автомобильному прикуривателю. Затем запустите двигатель, светодиодный индикатор загорится, значок спутника будет мигать и HUD будет искать спутниковый сигнал, HUD будет работать.

Установка отражающей пленки

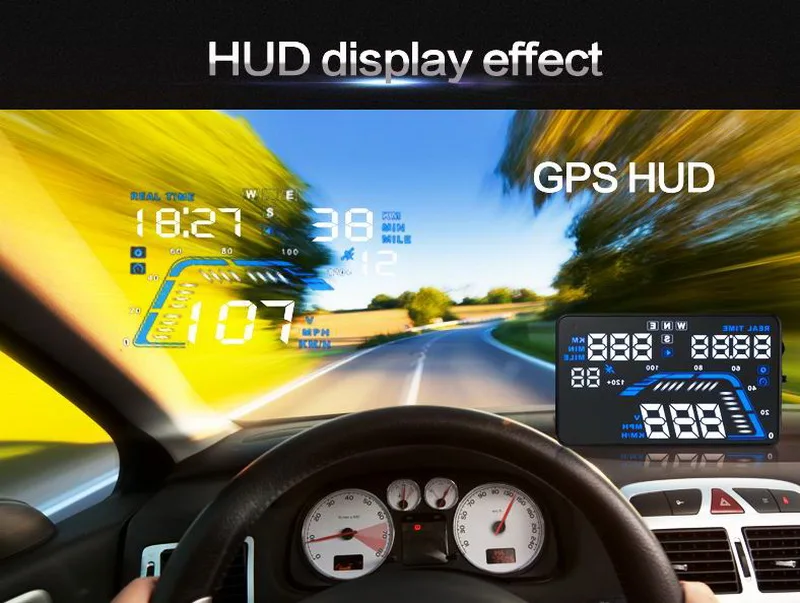

Обратите внимание: HUD проектирует информацию о дисплее на лобовом стекле автомобиля, потому что ветровое стекло двойное, что сделает двойное изображение на ветровом стекле при отображении. двойное изображение автомобиля будет отличаться. если вы видите четкую информацию о дисплее, нет необходимости использовать отражающую пленку. Если есть двойное изображение, используйте отражающую пленку.

Во-первых, пожалуйста, поместите поставляемые Нескользящие коврики перед приборной панелью, а затем поместите HUD на нее.

Во-вторых, пожалуйста, наклейте отражающую пленку на ветровое стекло.

Отражающая пленка должна быть наклеена прямо над главной машиной, и она должна быть в состоянии отразитьВесь дисплейЭкран.

Методы вставки пленки:

1. Распылите некоторыеВодаНаМесто, на которое будет наклеена пленка, А затем используйте сухое полотенце, чтобы очистить его;

2.Оторвите заднюю сторону(Помечено 1) отражающей пленки, затем вставьте ее в нужное место.

3.После того, как вы хорошо отрегулируете расположение, вы можете использовать картон с царапинами или что-то еще плоское, чтобы разрезать пленку и выдавливать воду наизнанку, пока в ней нет пузыря или воды.

4.Оторвите переднюю сторону (помечена 2) отражающей пленки. Если пленка не может отображать всю информацию, отрегулируйте нескользящий коврик.

Регулировка времени

Пожалуйста, подтвердите часовой пояс вашей страны в первый раз. (по умолчанию часовой пояс GMT + 8). При подключении HUD и включении, нажмите кнопку волныВертикальноДля 5S Войдите в меню настроек. затем короткое нажатие 6 раз, отображение номера меню 6 и отображение параметров 8, вверх или вниз волновая кнопка для настройки в часовую зону вашей страны, долгое время волновая кнопка для 5S обратно к интерфейсу дисплея.

Настройка HUD

Информация о дисплее HUD от спутникового GPS, потому что при производстве автомобиля, существует разница между приборной панелью транспортного средства и спутниковым GPS рассчитанным значением, затем вы можете войти в режим настройки, чтобы настроить значение дисплея HUD, чтобы достичь точно такого же значения, как приборная панель. Мы скорректировали HUD в соответствии с общими тестовыми значениями на заводе, если вы обнаружите, что информация о дисплее HUD отличается от приборной панели, затем сделайте следующие корректировки:

1. Удерживайте кнопку волны вертикально для 5S

Пожалуйста, войдите в режим настройки, есть три кнопки для волновой кнопки: кнопка вверх (поворот кнопки вверх), кнопка ОК (нажатие кнопки вертикально), кнопка Вниз (поворачивая кнопку в сторону вниз), после входа в режим настройки, нажмите кнопку ОК вертикально один раз, меню увеличит один. Перевернув кнопку вверх или вниз, чтобы увеличить или уменьшить параметр. После завершения регулировки, нажмите кнопку волны вертикально для 5S, чтобы вернуться к интерфейсу дисплея.

Введите режим настройки:

Параметры указаны ниже:

2.VБыстро нажмите кнопку OK:

  Переключайте информацию о дисплее, например, g. Км, время вождения (Мин), миля

3.Вниз поверните волновую кнопку для 5S, значок будильника выключится, а вниз поверните волновую кнопку для 5S снова, значок будильника включится.

4. восстановление заводских настроек: когда HUD включен, нажмите кнопку волны вертикально для 5S, чтобы войти в настройки меню, короткое нажатие до 8, и вниз волновая кнопка к параметру 1, и нажмите волновой кнопку для 5S, чтобы вернуться к интерфейсу дисплея.

Общие проблемы и решения Q7

1. HUD не отображает, без электричества

Причина: Проверьте, запускает ли двигатель автомобиля или нет. Для предотвращения энергопотребления автомобилей HUD Пусковое напряжение устанавливается на 13,2 В. При запуске двигателя автомобиля напряжение достигает 13,2 вольт и HUD может автоматически включаться. CХек, если кабель автомобильного зарядного устройства подключен плотноИли нет, попробуйте несколько раз, проверьте, включен ли главный переключатель HUD. Если HUD все еще не отображается, пожалуйста, попробуйте другой автомобиль, аНализ ли автомобильИнтерфейс прикуривателяСломан.При поломке, мы предлагаем непосредственно подключить кабель автомобильного зарядного устройства к батарее.

2. С включением электричества, но только показывает напряжение автомобиля, и автоматическое выключение через 20 секунд.

Причина: Начальное напряжение ниже 13,2 В, HUD не может начать нормально. Проверьте, включен ли двигатель автомобиля или нет, если запуск, тоНажмите вертикально и удерживайте кнопку волны в течение 5 секунд для меню, Короткое нажатие вертикально7 раз, отображение меню 7,И вверх или вниз волновая кнопка для регулировкиНапряжениеПараметр от132 до 128 или более желаемое значение.После завершения регулировки, tИсходное напряжение 12,8 в,Существует Длительное нажатие кнопки вертикальной волны в течение 5 секунд,Проверьте снова.

2.Когда drving, HUD повторно выключается, перезапуск

Причина: Начальное напряжение ниже 13,2 В, HUD не может начать нормально.Нажмите вертикально и удерживайте кнопку волны в течение 5 секунд для меню, Короткое нажатие вертикально7 раз, отображение меню 7,И вверх или вниз волновая кнопка для регулировкиНапряжениеПараметр от132 до 128 или более желаемое значение.После завершения регулировки, tИсходное напряжение 12,8 в,Существует Длительное нажатие кнопки вертикальной волны в течение 5 секунд,Проверьте снова.

4. После выключения автомобиля HUD не выключается автоматически в течение длительного времени.

Причина: по умолчанию 13,2 В, что HUD автоматическое выключение, автомобильное напряжение выше 13,2 вольт, HUD автоматическое включение и автомобильное напряжение ниже 13,2 вольт, hud автоматическое выключение. HUD не выключается, затемНажмите вертикально и удерживайте кнопку волны в течение 5 секунд для меню, Короткое нажатие вертикально7 раз, отображение меню 7,И вверх или вниз волновая кнопка для регулировкиНапряжениеПараметр для135 или более немного выше. Не быть слишком высоким, предотвращая Напряжение автомобиля не может достичь пускового напряжения HUD.

5. Неточная скорость

Решение:Включите HUD, удерживайте кнопку «вертикально» в течение 5 секунд для меню, удерживайте кнопку «вертикально» в меню 0, значение по умолчанию-107, и вверх или вниз волновая кнопка, чтобы увеличить или уменьшить значение, и сделать HUD показать ту же скорость, что и приборная панель, нажмите кнопку волны вертикально, чтобы сохранить и существовать.

6. Сигнал тревоги о превышении скорости

Решение: по умолчанию скорость выше 120, если вы хотите настроить больше или меньше

Включите HUD, нажмите вертикально и удерживайте кнопку волны в течение 5 секунд для меню, короткое нажатие вертикально один раз для меню 1, значение параметра по умолчанию составляет 120, это означает, что HUD будет сигнализировать, когда ваша скорость до 120, тогда вы можете вверх или вниз волновой кнопки, чтобы увеличить или уменьшить значение, После завершения настройки, существует Длительное нажатие кнопки вертикальной волны в течение 5 секунд.

7. Чтение не четко под солнечным светом, имеет двойное изображение.

Решение: Проверьте корпус HUD, была ли порвана защитная пленка, а затем Наклейте отражающую пленку на лобовое стекло.

Вы также можете заряжать питание, вертикально удерживайте кнопку набора в течение 5 секунд, чтобы войти в меню, нажмите несколько раз, пока меню не отобразится 7:00, настройки параметров распределены шкив 2, кнопка вертикального циферблата нажимается через 5 секунд после восстановления успешного выхода

Вы также можете включить HUD, длительное нажатие вертикально волновой кнопки в течение 5 секунд для меню, короткое нажатие вертикально 7 раз для меню 7, и вверх или вниз волновая кнопка для настройки параметра на 2, нажмите кнопку волны вертикально, чтобы сохранить и существовать, затем HUD Восстановление успешно.

 8. Неправильная операция приводит к сбоям

Восстановите заводские настройки (проверьте детали в руководстве пользователя)

Включите HUD, нажмите вертикально и удерживайте волновую кнопку в течение 5 секунд для меню, короткое нажатие вертикально 8 раз для меню 8 и вверх или вниз волновая кнопка для настройки параметра на 1, удерживайте кнопку волны вертикально в течение 5 секунд, чтобы сохранить и сохранить, а затем успешно восстановите HUD.

 9. Отображение времени неточно

Регулировка времени

Пожалуйста, подтвердите часовой пояс вашей страны в первый раз. (по умолчанию часовой пояс GMT + 8). При подключении HUD и включении, нажмите кнопку волныВертикальноДля 5S Войдите в меню настроек. затем короткое нажатие 6 раз, отображение номера меню 6 и отображение параметров 8, вверх или вниз волновая кнопка для настройки в часовую зону вашей страны, долгое время волновая кнопка для 5S обратно к интерфейсу дисплея.

Плюс1: как ввести настройки

A 7: штекерАвтомобильное зарядное устройствоКабель-> Нажмите переключатель и отпустите через 5 секунд-> показывает большой 107 и маленький 0 (888 и 88 будут показаны, другое место черное)-> Большой 107 Означает настройка параметров, маленький 0 означает нулевое меню-нажмите на большое число до 117, небольшое число до 1-нажмите на большое число до 100, небольшое количество до 2-пресс для переработки, чтобы выбрать Параметр

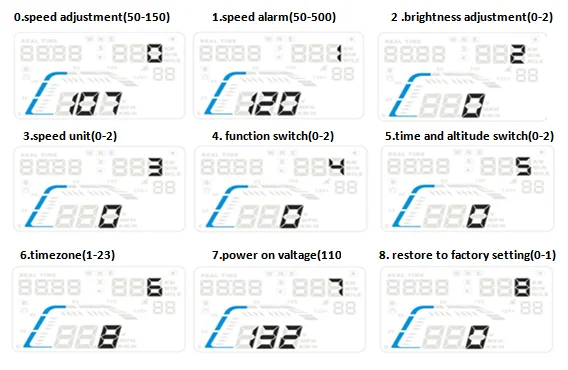

2.Меню HUD по умолчанию и его соответствующие параметры:

0-(107)  1-(120)  2-(0)  3-(0)  4-(0)  5-(0)  6-(8)  7-(132)  8-(0)
