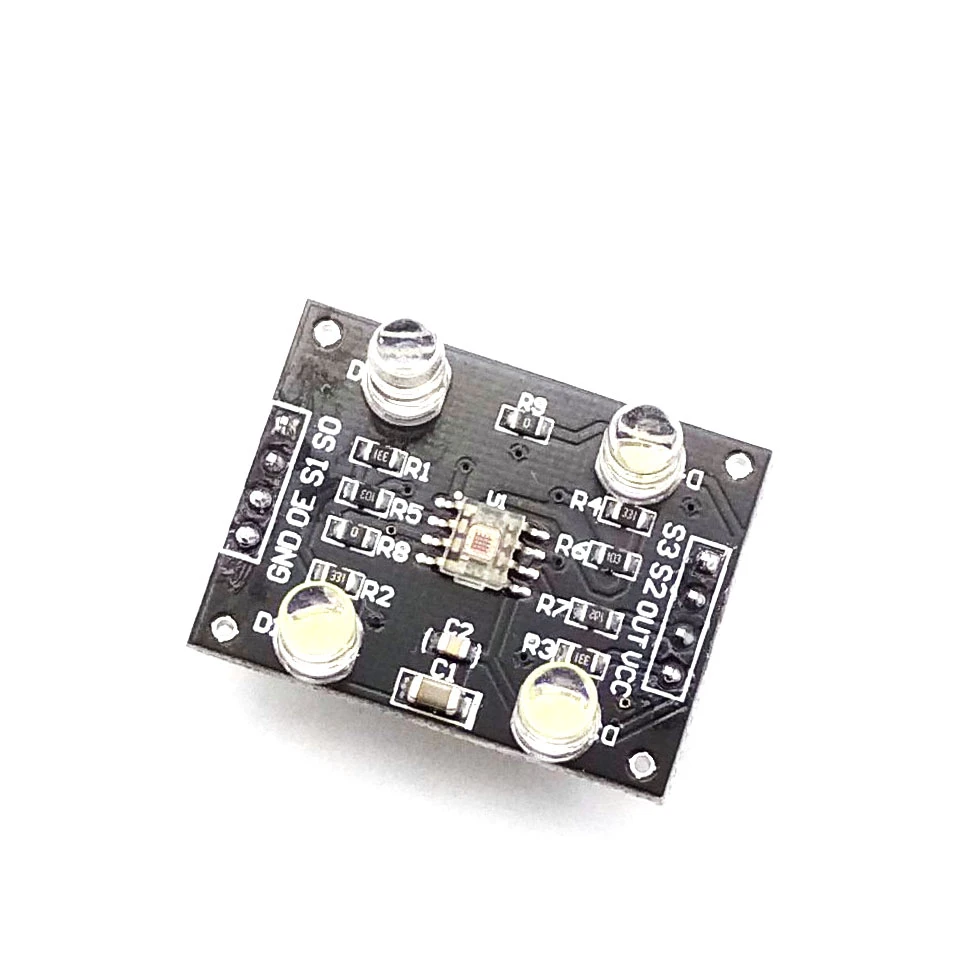

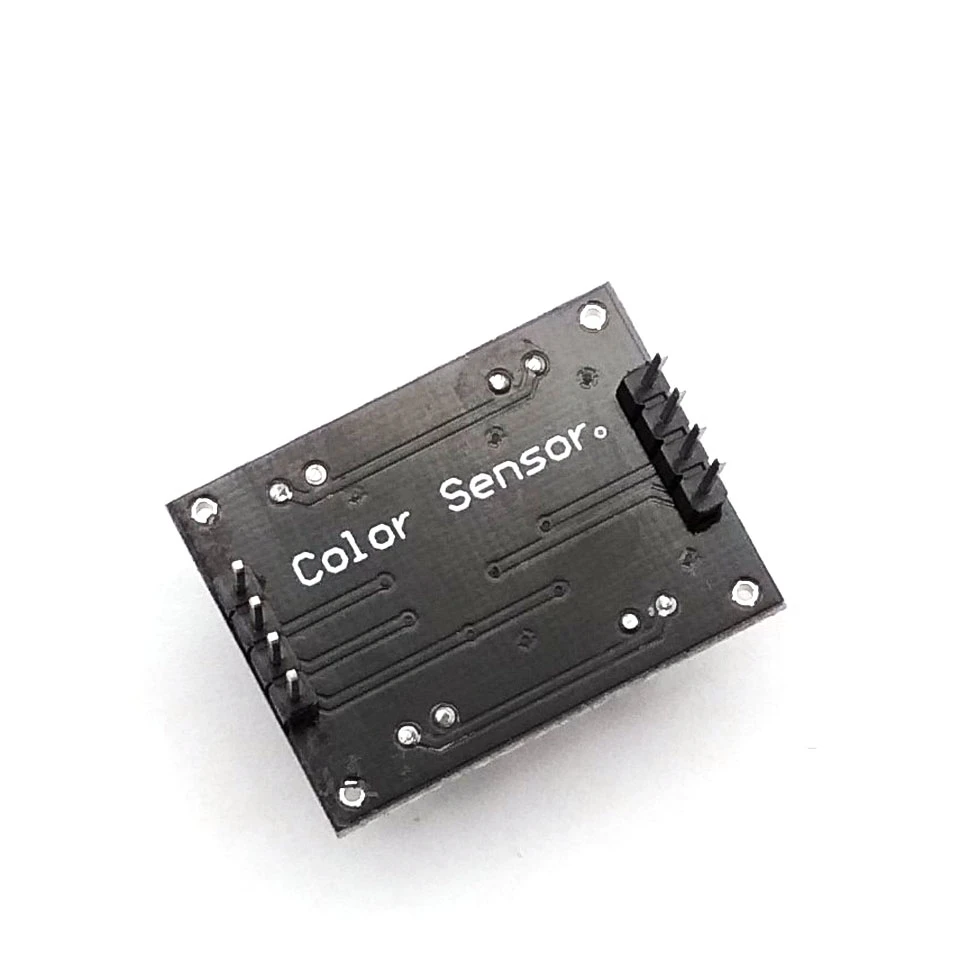

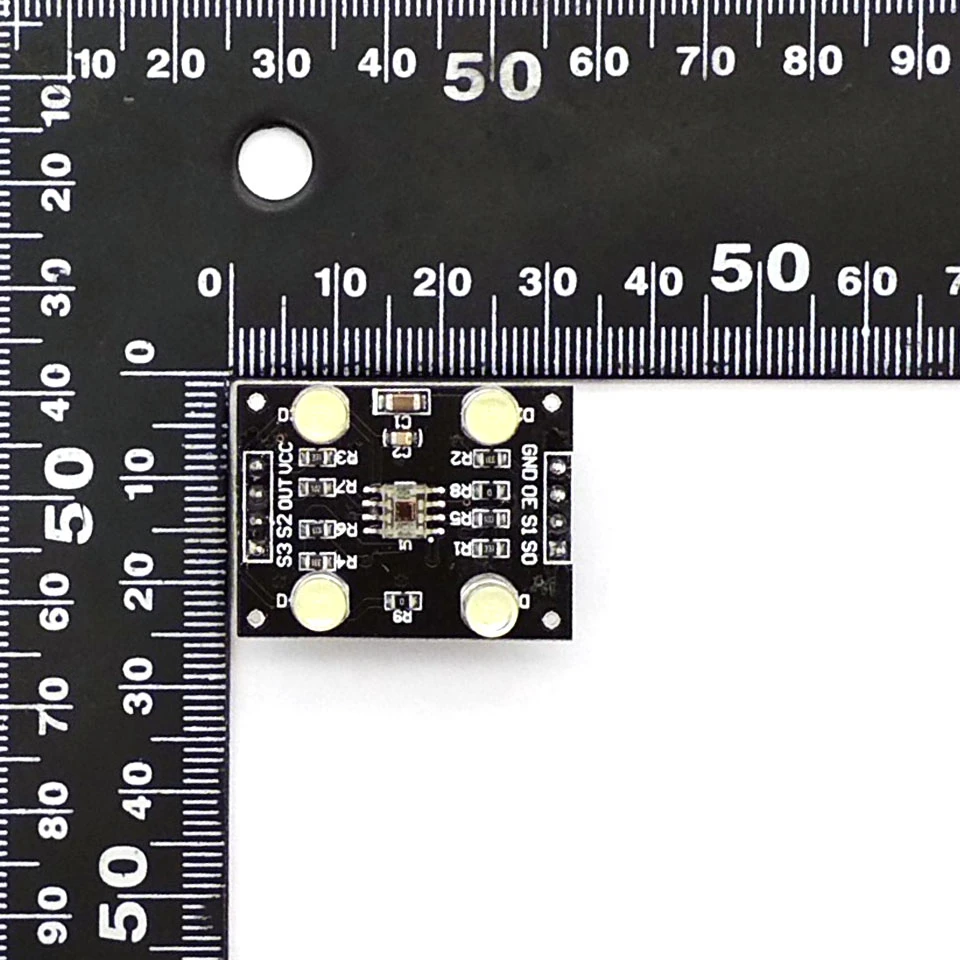

TCS230 TCS3200 модуль распознавания цветов с цветным датчиком для uno Принцип цветового датчика: TCS230 8-pin SOIC поверхностного монтажа посылка, на один чип имеет 64 фотодиодов. Эти диоды делятся на четыре типа. 16 фотодиодов с красным фильтром; 16 фотодиодов с зеленым фильтром; 16 фотодиодов с синим фильтром; Остальные 16 без какого-либо фильтра могут пройти всю оптическую информацию. Фотодиодный чип в шахматном порядке, возможно, что минимизирует неравномерность падающего излучения, тем самым увеличивая точность распознавания цвета; С другой стороны, один и тот же цвет фотодиода 16 соединен параллельно, равномерно распределен в массиве диодов, вы можете устранить цвет ошибки в положении. Работает двумя программируемыми контактами для динамического выбора нужного фильтра. Типичный выходной Частотный диапазон датчика от 2 Гц ~ 500 кГц, пользователи также могут выбрать два программируемых контакта до 100%, 20% или 2% коэффициента выходной шкалы или режима отключения питания. Коэффициент выходной шкалы, так что выход датчика может быть адаптирован к различным диапазонам измерения и увеличивает его способность адаптироваться. Например, при использовании низкоскоростного счетчика частоты вы можете выбрать небольшое значение масштабирования, которое соответствует выходной частоте TCS230 и счетчику. Краткое описание: 1. Импортные чипы TCS3200 печатная плата с золотым покрытием 2.TCS3200 является TCS230 обновленной версии, тем лучше 3. Источник питания 3-5 В 4. Анти-светильник 5. Белый светодиодный, может контролировать включение и выключение. 6. Может обнаруживать несветовой цвет объекта 7. Размеры печатной платы: (Д) 33 мм * (Ш) 25 мм Список доставки: 1 шт. как показано модуль цветного датчика Простая процедура тестирования: # Включая <reg52.h> # Define uchar unsigned char # Define uint unsigned int Рабочий цикл/S0, S1 для установки выхода; sbit S0 = P1 ^ 0 Sbit S1 = P1 ^ 1; Sbit S2 = P1 ^ 3; /S2, S3 установлен, чтобы рассмотреть шаблон светильник Sbit S3 = P1 ^ 4; Sbit OE = P1 ^ 2; /включить Void RS232_init () { TMOD = 0X20; /таймер 1 в режиме 1 SCON = 0x50; PCON = 0X80; / TH1 = TL1 = 0XFF; /22,1184 м кристалл, скорость передачи данных устанавливается на 115200 TR1 = 1; TI = 0; RI = 0; } Void send_char (uchar a) /Отправка данных { SBUF = a; В то время как (TI = 0); TI = 0; } Uchar get_char () /получение данных { В то время как (RI = 0); RI = 0; Возврат SBUF; } Uint color_display (uchar m) { Uint time, a; A = m; TMOD = 0x61; /счетчик 1, таймер 0 работает в 16-битный режим TH0 = TL0 = 0; /начать отсчет от нуля, время TH1 = TL1 = 0; S0 = 1; S1 = 1; S2 = m & 0x01; S3 = m & 0x02; OE = 0; TR0 = TR1 = 1; В то время как (TL1 <250); TR1 = TR0 = 0; OE = 1; Время = TH0 * 256 + TL0; Возврат (время); } Void main () {Uint temp; RS232_init (); OE = 1; В то время как (1) {Temp = color_display (get_char (); RS232_init (); Send_char (temp / 1000); Send_char (температура % 1000/100); Send_char (температура % 100/10); Send_char (температура % 10); } } Через последовательный порт для выбора типа цветных каналов, а затем из-за различных цветов, соответствующих разному времени (значение подсчета одного и того же), для определения разных цветов.
