Интерфейсные разъемы CAN bus стандартный промышленный соединитель связи

Интерфейсные разъемы CAN bus стандартный промышленный соединитель связи

Описание

Разъем интерфейса CAN bus: CAN-RCFM01, был специально разработан для использования в системах CAN-bus до 10 Мбит/с, поддерживает скорость передачи данных CAN FD; С ZnAl, оцинкованным металлическим корпусом; обеспечивает быстрое и удобное подключение входящего и исходящего прямого автобусного кабеля в полевых условиях.

Выходной резистор уже интегрирован во все версии и может быть включен внешне с помощью скользящего переключателя. В дополнение к этому, Высококачественный экранированный металлический корпус также обеспечивает высокий уровень иммунитета к помехам даже при максимальной скорости передачи.

Разъемы предназначены для всех стандартных кабелей CAN bus в соответствии с ЦРУ 301 версии 5,0 и ЦРУ 601-1, с внешним диаметром 5-8 мм. Он также может поддерживать витой кабель без защиты с некоторыми аксессуарами.

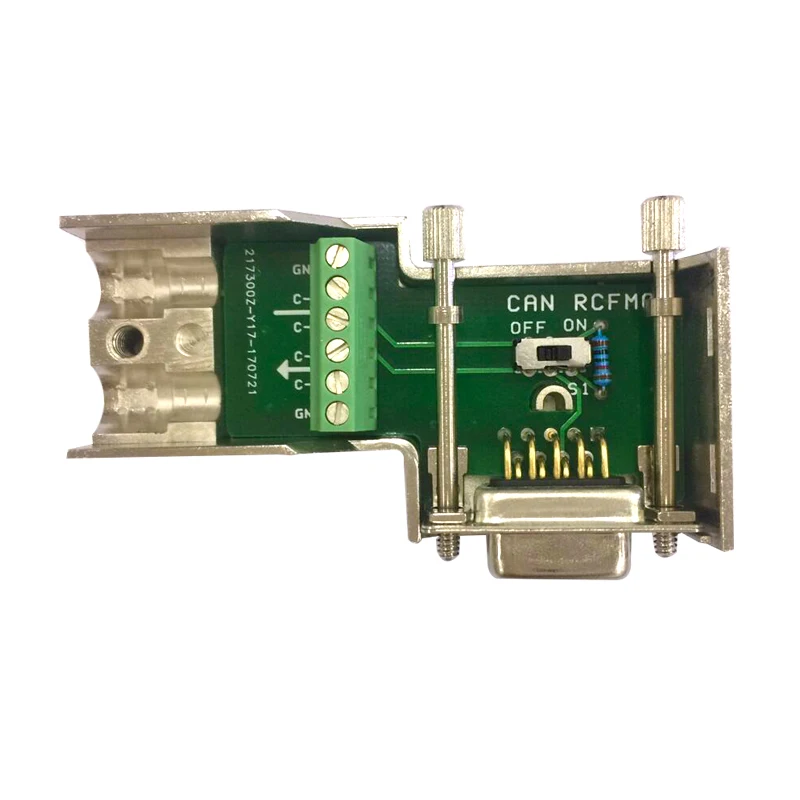

Быстрый соединитель CAN-RCFM01

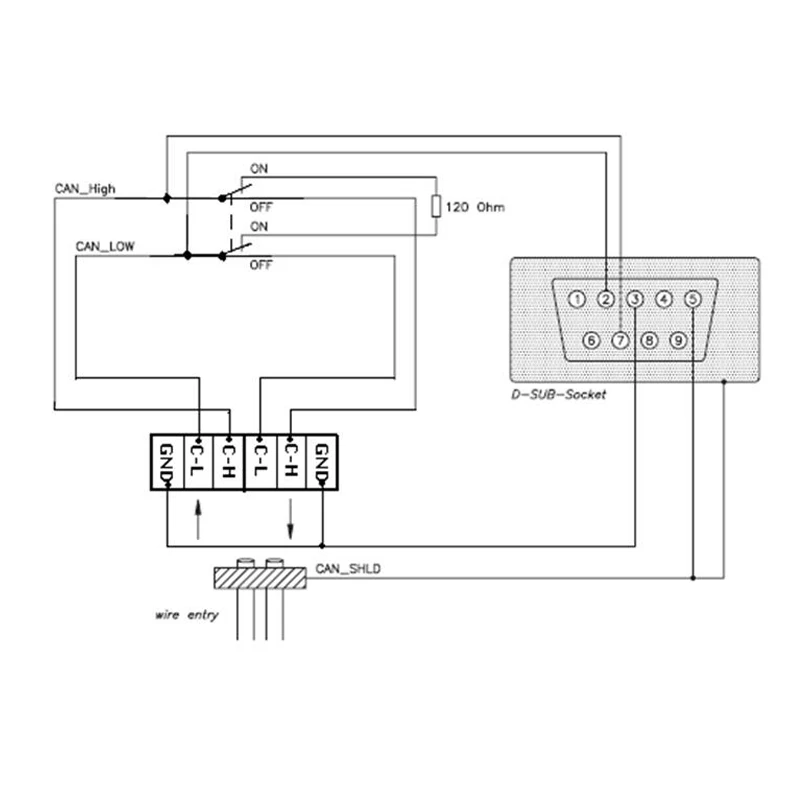

Схема функционального блока: Рисунок 1 схема функционального блока

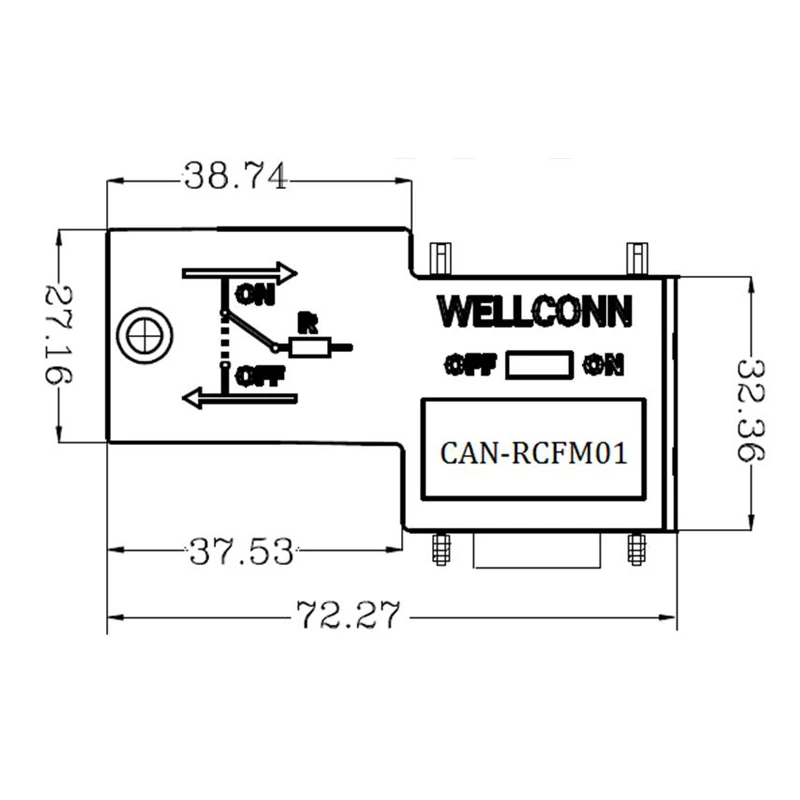

Размеры: рис. 2 Размеры (в мм)

Технические данные для CAN-RCFM01

Разъем: 9-pos. D-SUB гнездовой разъем

Кабель питания: прямой

Сечение проводника (Винтовые клеммные блоки)

Твердое тело: 0,14 м ㎡ до 1,5 м ㎡

Мель: 0,14 м ㎡ до 1 м ㎡

Циклы соединителя: > 500

Диаметр кабеля: 5 мм (0,197 〞)- 8 мм (0,315 〞)

Скорость передачи данных: в соответствии с ЦРУ 301 версии 5,0, 10M bps

Диапазон температур: от-40 °C до + 75 °C

Степень защиты: IP40

Материал корпуса: ZnAl, оцинкованный

Выходные резисторы: 120 Ω, могут быть включены внешне

Назначение штифта:

Терминал D-Sub контактный сигнал

1,6 3 CAN-GND

2,4 2 CAN-L

3,5 7 CAN-H

Защита корпуса 5 CAN-SHLD

Шаги подключения

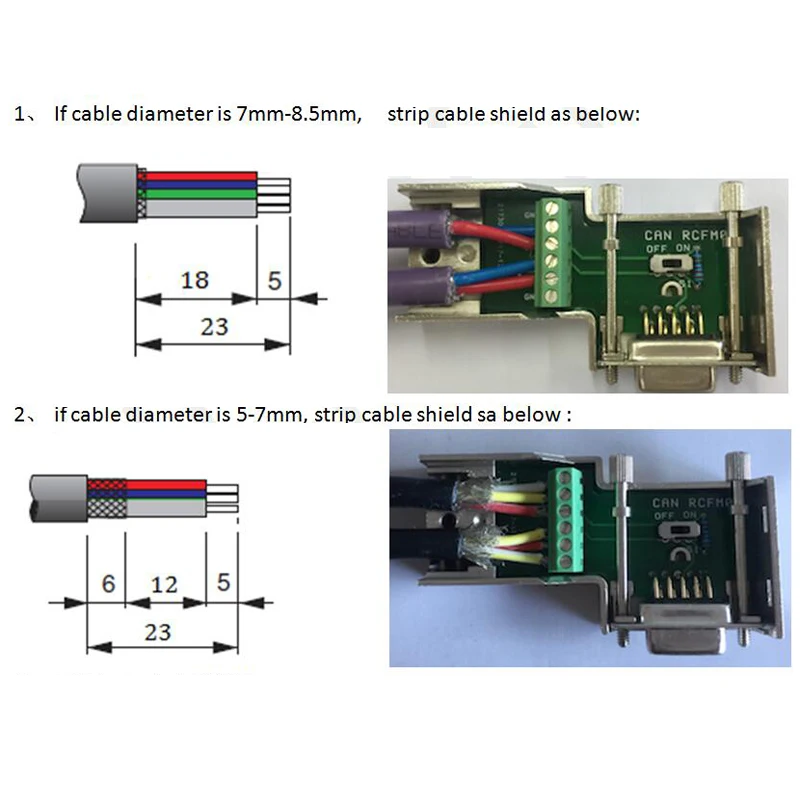

1 、 в том случае, если диаметр кабеля составляет 7 мм-8,5 мм, полосы кабельный щит, как показано ниже:

Рис. 4 длина зачистки для автобусного кабеля

Рис. 5 подключение для кабеля CAN bus с щитками.

• Прокладка проводов в соответствии с рис. 4.

• Отстегните винты корпуса и снимите верхнюю часть корпуса.

• Закрутите зачищенные провода в соответствующие контакты соединительного блока.

• Всегда подключайте входящий автобусный кабель (шина внутри) к контактным точкам GND/C-H/C-L → (даже в начале автобусной системы!).

• Всегда подключайте кабель исходящей шины (выход шины) к точкам подключения GND/C-H/C-L.

• Чехол с витым кабелем без защиты или диаметром кабеля меньше 5 мм, в качестве прокладки используется пластиковая втулка,

Не подключайте GND.

• Наконец, устанавливается и Завинчивается на верхнюю часть корпуса, таким образом устанавливается деформация для кабеля шины.
