Набор счетчиков Гейгера сделай сам обновленный в собранном виде датчик ядерного

Набор счетчиков Гейгера сделай сам обновленный в собранном виде датчик ядерного

Модель: NGMC-V1
<> Совместимая плата Arduino
<>Geiger трубка включена!
<> Может быть подключен к ПК напрямую, чтобы сделать мониторинг в реальном времени.
Мы также предоставляем бесплатный исходный код matlab для мониторинга и анализа.

Тестовый видео:
Youtu. be/V-yCGMnZSoU

Этот набор для обнаружения ядерной радиации DIY. Arduino совместимый комплект. Может управлять STS-5, SBM20 или
J305 Geiger трубы на PCB. Имеет совместимость напряжения со всеми популярными трубами GM, которые требуют анодного напряжения 350-500 В.
Комплект имеет Визуальную и звуковую индикацию излучения и может использоваться в качестве детектора опасных уровней излучения или
Радиоактивные материалы в вашей среде. Отличное дешевое решение для станции мониторинга Arduino COSM. Хороший комплект для MCU
Разработчики программного обеспечения, которые просто хотят управлять Geiger Tube для собственного программного обеспечения. Включает Руководство PDF с инструкцией и
Arduino примеры кода. Комплект совместим с «регистратором радиации» через Arduino SPI.

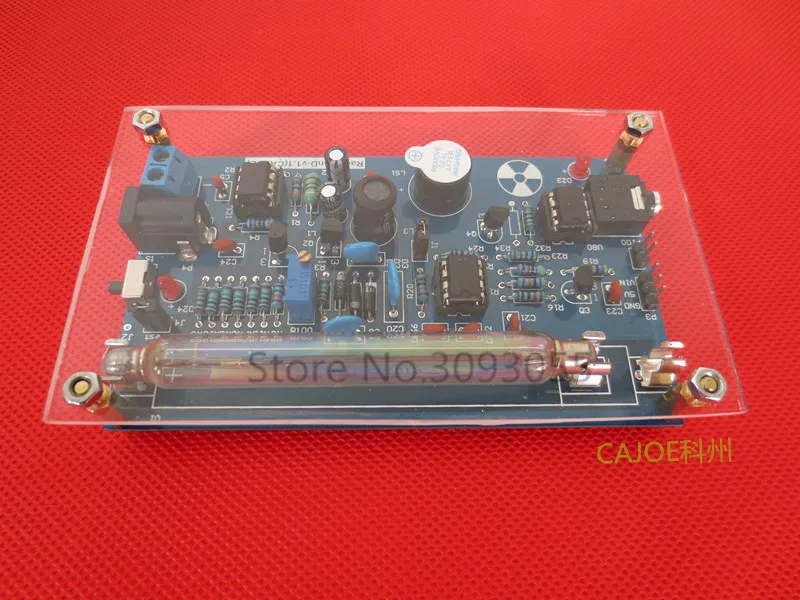

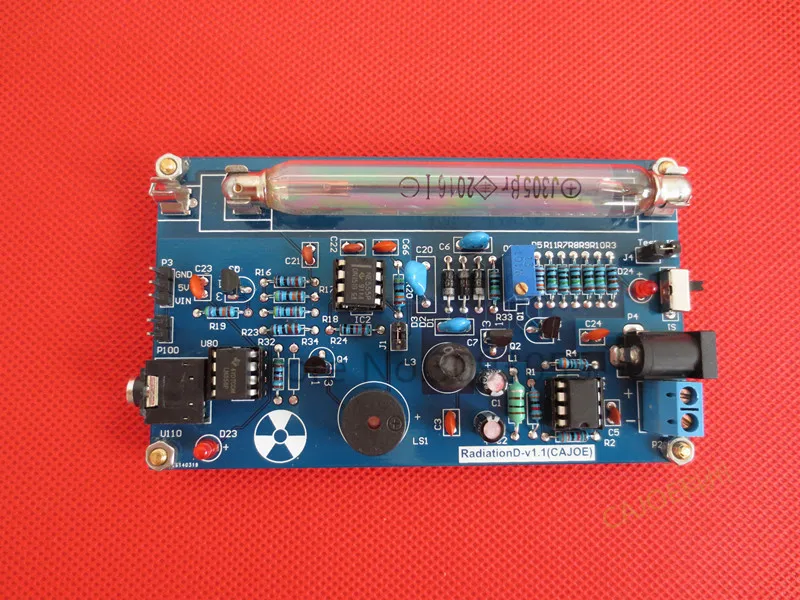

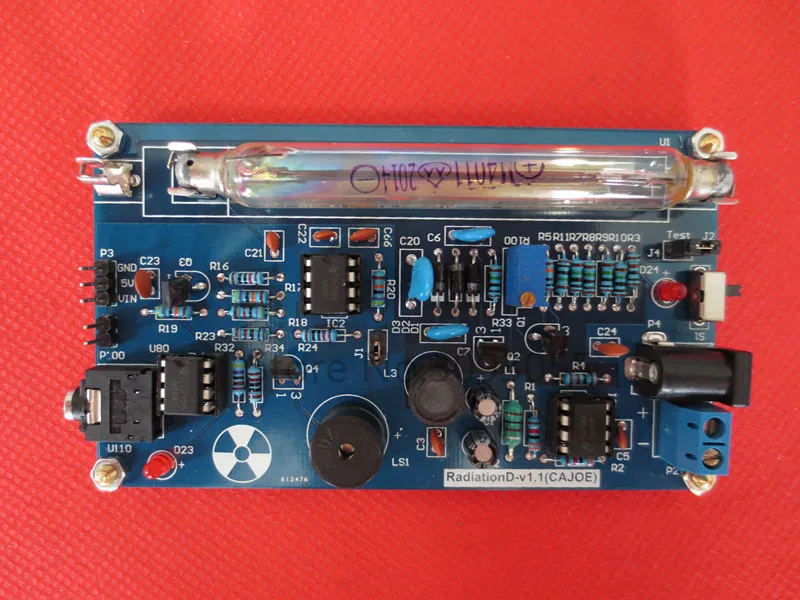

Этот eBay лот для одной (1) собранной паянной калиброванной доски детектора излучения с GM трубкой (M4011).

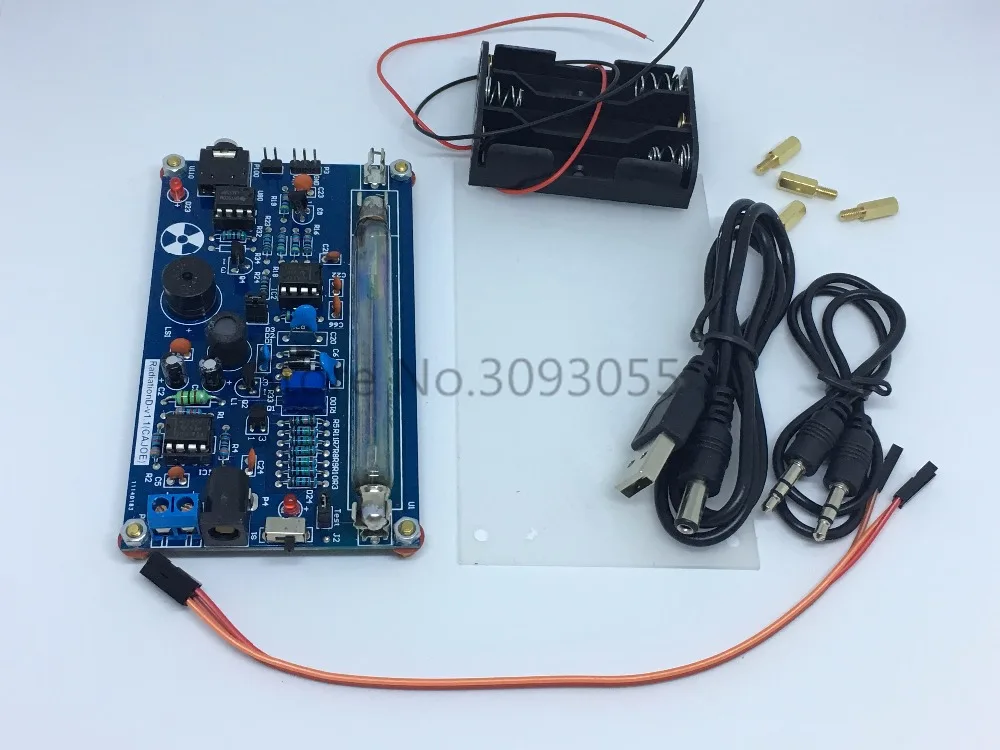

Упаковочный лист:
1)1x собранная система детектора излучения
2)1x GM Tube(M4011), уже собран на печатной плате.
3)1x Кабель питания
4)1x материалы отправляются по электронной почте.
5)1x держатель батареи (без батарей)
6)3x перемычки


Технические характеристики:
Совместимость Geiger Tube PCB: M4011, STS-5, SBM-20, J305
Совместимость напряжения Geiger Tube: все общие GM трубы с анодным напряжением 350-480 В
Звуковая и визуальная индикация
Arduino совместимый
Поставка Напряжение: 5V; 3x1,5 V Батарея; 4x1,2 V Батарея
Включает высоковольтный разделитель напряжения
Ток поставки: 12 мА-30 мА
Размеры: 120x50 мм
Доставка Вес: 150gr

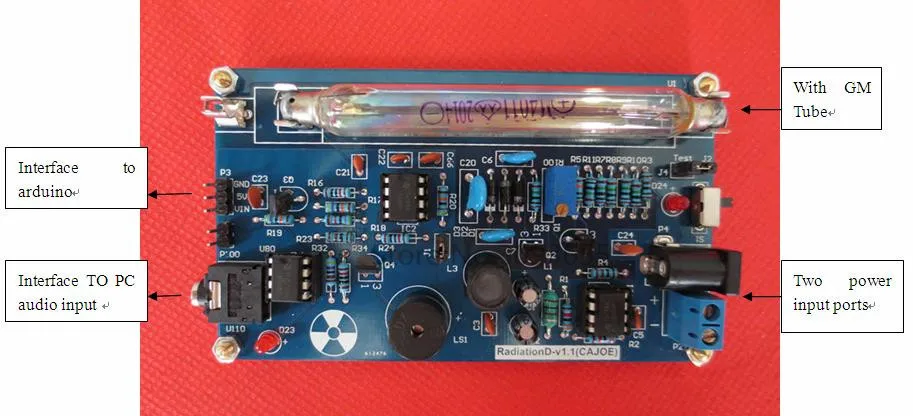

Arduino MCU Связь:
PCB имеет 3 контакта для связи с MCU: INT, GND, 5V. Вы можете включить комплект напрямую с платы Arduino 5 В. Или
Если вы используете Аккумуляторы для Geiger Kit, вам нужно подключить только 2 контакта к Arduino: INT и GND.
Существует много различных приложений, которые вы можете использовать этот комплект, особенно если вы разработчик программного обеспечения. Плата отправляет 500 нам

С высоким-низким-высоким перерывом для Arduino. Мы предлагаем 2 простых эскиза в качестве примера, пожалуйста, измените его для ваших нужд. Мы не предоставляем техническую поддержку кода Arduino.
Вы можете узнать больше на домашней странице arduino.
На самом деле это возможно использовать этот комплект с любым другим микроконтроллером, а не только платы Arduino, потому что он имеет те же принципы, но если вы новичок, будет легко начать с Arduino.

M4011 Geiger Спецификация трубки:
Катод из Оксида Олова, Коаксиальная цилиндрическая тонкая конструкция корпуса (плотность стенок 50 ± 10cg/cm2), применение галогенной трубки импульсного типа
Температура применения:-40 °C ~ 55 °C
Может использоваться для: & gamma;Ray 20mR/h ~ 120mR/h
И β луч в диапазоне 100 ~ 1800 ChangingIndex/minutes · CM2 soft β Ray
(Как бета, так и гамма-излучение)
Рабочее напряжение: 380-450 в
Рабочий ток: 0015-0,02 мА
Чувствительность к гамма-излучения: 0,1 МэВ
Собственный фон: 0,2 импульса/с
Длина: 88 мм
Диаметр: 10 мм
