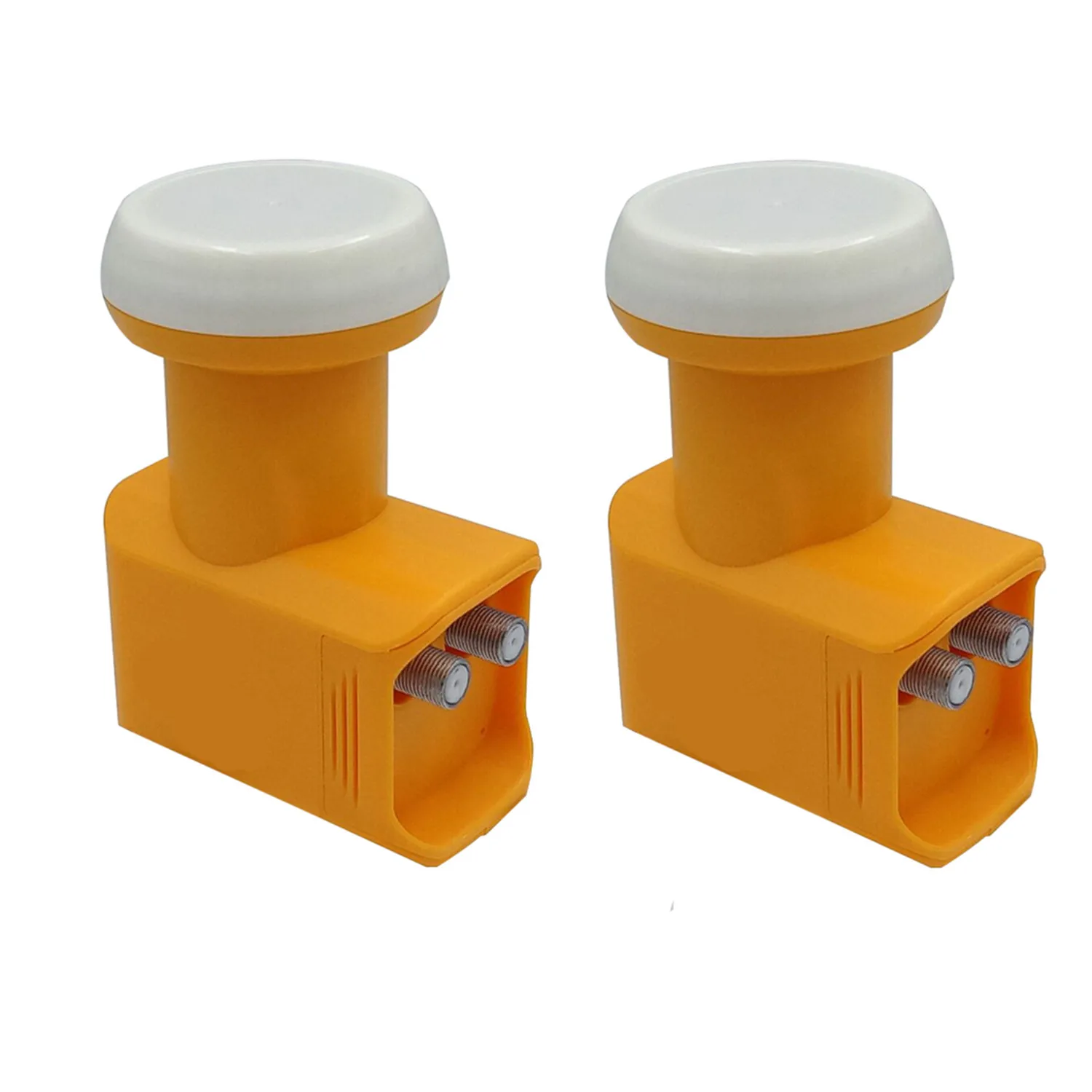

Вход частоты

Низкий диапазон: 10,70 ГГц-11,70 ГГц

Высокая полоса: 11,70 ГГц-12.75GH

Выход частоты

. Низкий диапазон: 950-1950 МГц

Высокая полоса: 1100-2150 МГц

L.O. Частота

9,75/10,6 ГГц

L.O. Стабильность

Низкий диапазон: ± 1 МГц (от-40 градусов Цельсия до + 70 градусов Цельсия)

Высокая полоса: ± 1 МГц (от-40 градусов Цельсия до + 70 градусов Цельсия)

Шум рисунок

0,2 дБ

Преобразования коэффициент усиления

≥55db

Получить это действительно плоский экран

≤ +/-2 дБ

Входной сигнал КСВН

2,5: 1 (макс.)

Выход КСВН

2,0: 1 (макс.)

Выход разъем

F-кабель с разъемом

Выход сопротивление

75Ω

Крест Полар-флиса изоляции

20dB (мин)

Поставка Напряжение

1) Ca: 11,5-14,0 в (вертикальная поляризация) 13 VDCType
2) Cb: 16,0-19,0 в (горизонтальная поляризация) 18 VDCType

Постоянный ток

150mA

Управление сигналов

1). Низкий диапазон: Ca или Cb (см. Ниже) 2). Высокий диапазон: Cc или Cb (см. Ниже)

3) Cc: продолжает 22 кГц

Операционной Температура

От-40 по Цельсию до + 70 по Цельсию

Для хранения Температура

От-40 по Цельсию до + 80 по Цельсию

Относительная влажность

0%-95%

Фазы Шум

1)-50 дбк/Гц @ 1 кГц (макс)
2)-75 дБ/Гц @ 10 кГц (макс)
3)-95 дбк/Гц @ 100 кГц (макс)

Изображение отказ

45 дБ (мин)
