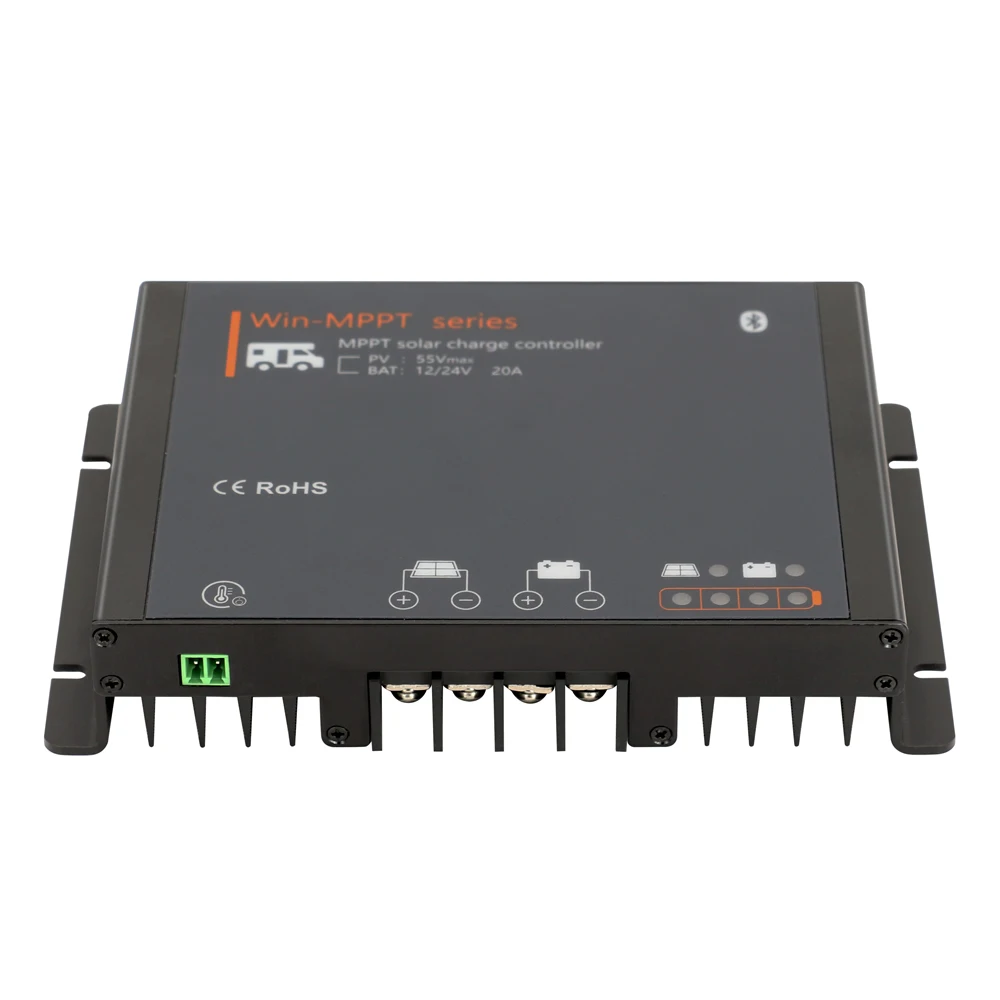

Контроллер заряда солнечной батареи RV MPPT 20 А автоматический 12 В 24 BLE модуль

Защита

Описание

PV перегрузки по току

Контроллер ограничит мощность зарядки в номинальном заряде.

Сверхразмерный pv-массив не будет работать в максимальной точке мощности.

PV короткое замыкание

Когда происходит короткое замыкание PV, контроллер прекратит зарядку.

Снимите его, чтобы начать нормальную работу.

PV обратная полярность

Полная защита от PV обратной полярности, без повреждения

Контроллер. Исправьте соединение, чтобы начать нормальную работу.

Обратная полярность батареи

Полная защита от обратной полярности аккумулятора, отсутствие повреждений

Контроллер. Исправьте соединение, чтобы начать нормальную работу.

Аккумулятор перенапряжения

Если есть другие источники энергии для зарядки аккумулятора, когда

Напряжение батареи превышает 15,8/31,3 в, контроллер прекратит зарядку

Для защиты аккумулятора от перезарядки.

Батарея перегрузки

Когда напряжение батареи падает на установочную точку напряжения низкого напряжения

Отключите, Индикатор низкого напряжения контроллера будет

Вспышка.

Перегрев

Защита

Контроллер определяет внутреннюю температуру через внутренний датчик, когда температура превышает значение настройки, зарядный ток будет ниже, а затем уменьшится Температура, чтобы контролировать повышение температуры контроллера, когда внутренняя температура превышает установленный порог защиты температуры, контроллер прекращает работу и восстанавливает после ВТемпература понижена.

Поврежденный пульт дистанционного управления

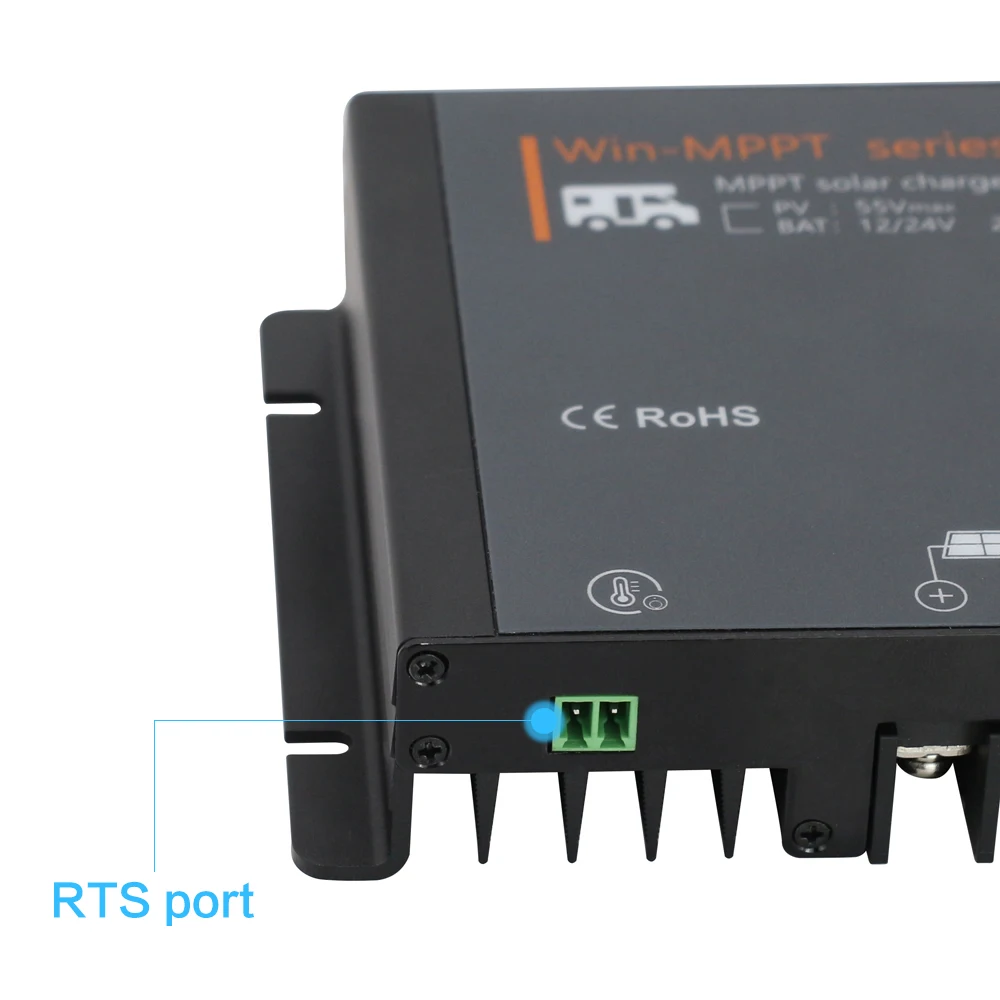

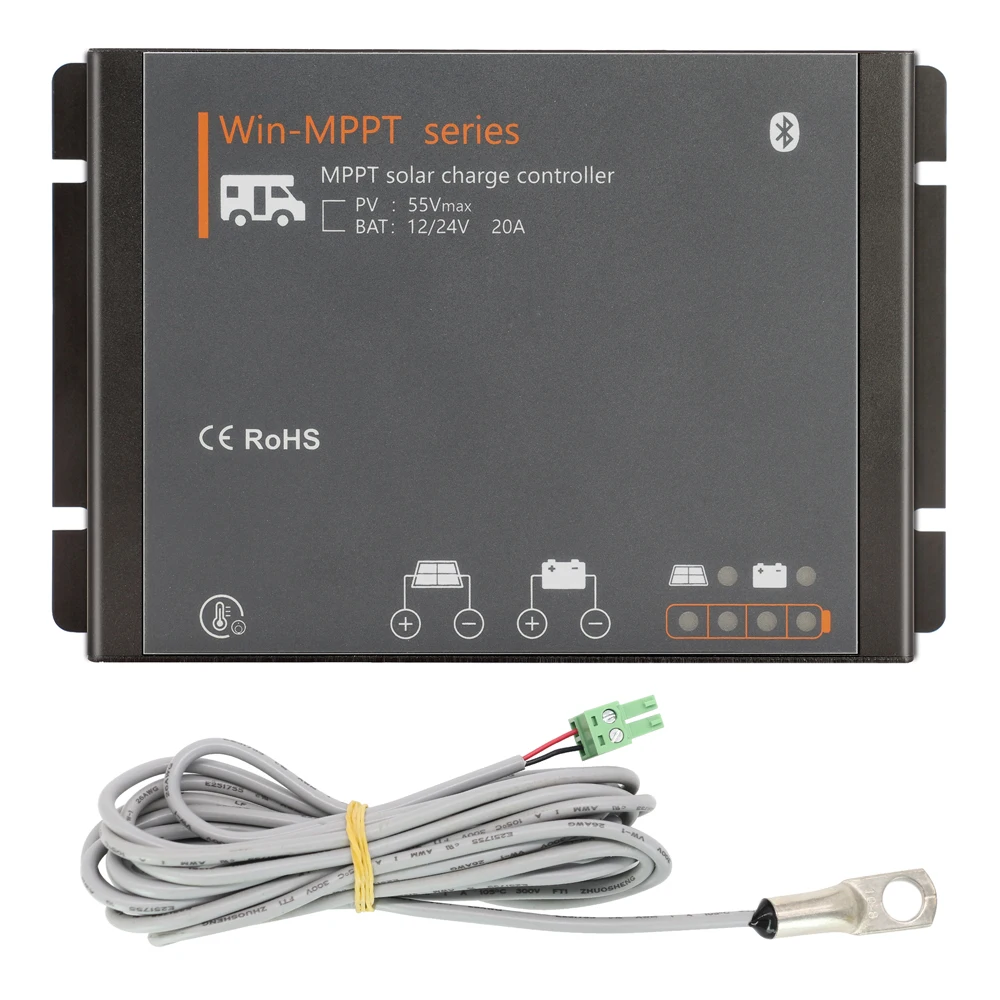

Датчик температуры

Если датчик температуры короткое замыкание или повреждение, контроллер

Будет использовать внутреннюю температуру для зарядки

Компенсация.

Товар

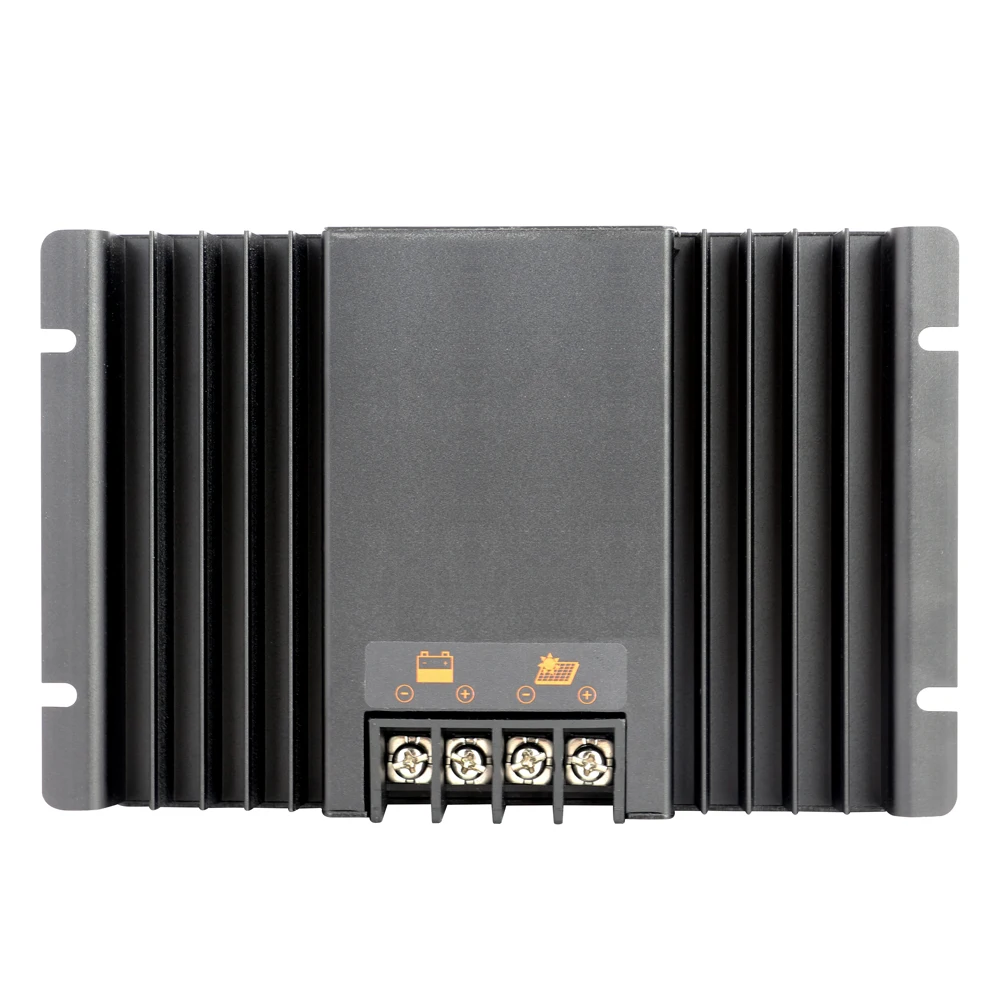

Win500-MPPT

Аккумулятор

Параметры

Напряжение системы

12 В/24 В автоматическое распознавание

Максимальный зарядный ток

20А

MPPT зарядное напряжение

Перед повышением или выравниванием зарядки

Повышающее напряжение

14,0 ~ 14,8 V/28,0 ~ 29,6 V(defult: 14,5/29,0 V @ 25 ℃)

Напряжение выравнивания

14,0 ~ 15,0 в/28,0 ~ 30,0 в (по умолчанию: 14,8/29,6 в @ 25 ℃)

Поплавковое напряжение

13,0 ~ 14,5 V/26,0 ~ 29,0 V (по умолчанию: 13,7/27,4 @ 25 ℃)

Отключение низкого напряжения

10,8 ~ 11,8 в/21,6 ~ 23,6 в (по умолчанию: 11,2/22,4 в)

Повторное подключение низкого напряжения

11,4 ~ 12,8 V/22,8 ~ 25,6 V (по умолчанию: 12,0/24,0 V)

Компенсация температуры

-4.17 мВ/к на ячейку (повышение, выравнивание),

-3. 3 БМВ/к на ячейку (поплавок)

Зарядное целевое напряжение

10,0 ~ 32,0 в (литий, по умолчанию: 14,4 В)

Напряжение для восстановления зарядки

9,2 ~ 31,8 в (литий, по умолчанию: 14,0 в)

Отключение низкого напряжения

9,0 ~ 30,0 в (литий, по умолчанию: 10,6 В)

Отключение низкого напряжения

9,6 ~ 31,0 в (литий, по умолчанию: 12,0 в)

Макс. Вольт на летучей мыши. Терминал

35 в

Тип батареи

Гель AGM, жидкий, литиевый (по умолчанию: гель)

Панель

Параметры

Максимальное напряжение на PV(- 20 ℃)

55 в* 1

Максимальное напряжение на PV(25 °C)

50 в

Максимальная входная мощность

260/520 Вт

Диапазон отслеживания MPPT

(Батарея Напряжение + 1,0 V) ~ Voc * 0,9* 2

Параметры системы

Максимальная эффективность отслеживания

> 99.9%

Максимальная эффективность преобразования

98.0%

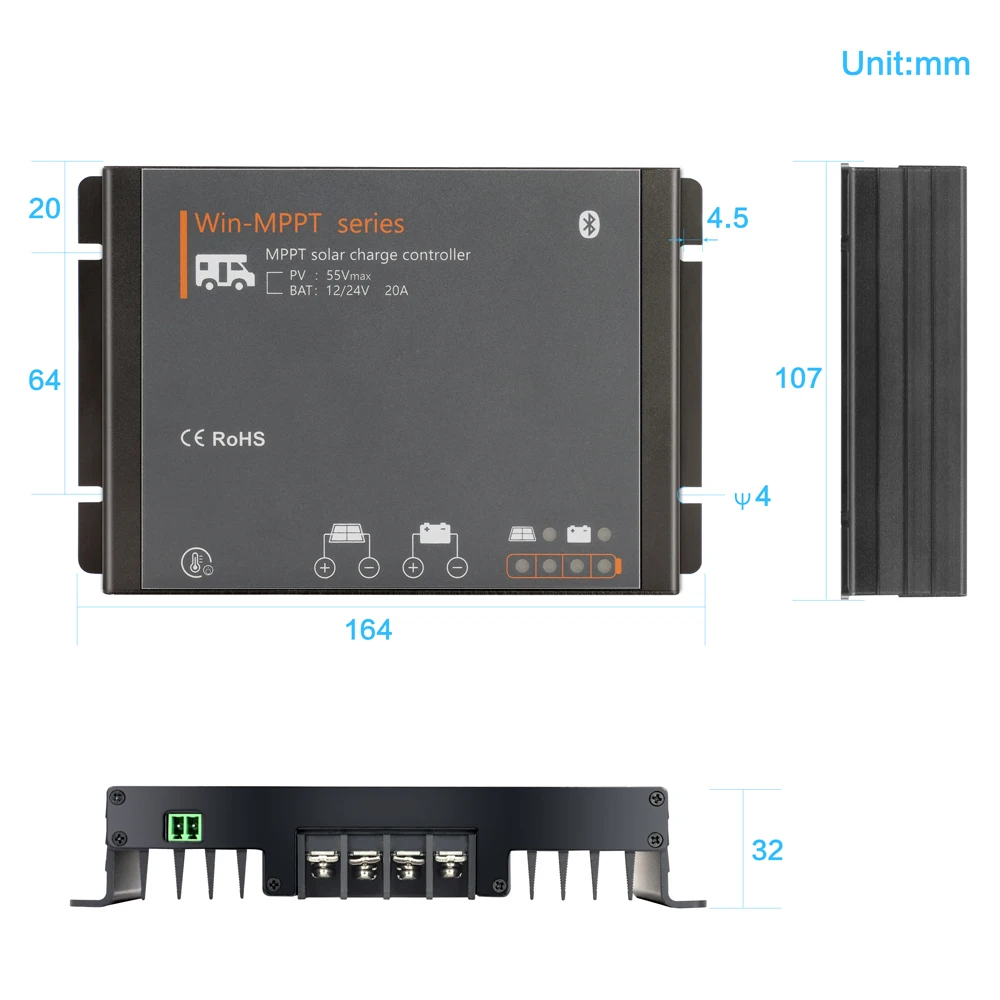

| Размеры

164*107*32 мм

Вес

700 г

Коммуникация

BLE

Заземление

Общий отрицательный

Клеммы питания

10awg (5 мм2)

Температура окружающей среды

-20 ~ + 55 ℃

Температура хранения

-25 ~ + 80 °C

Влажность окружающей среды

0 ~ 100% RH

Степень защиты

IP54

Максимальная высота

4000 м
