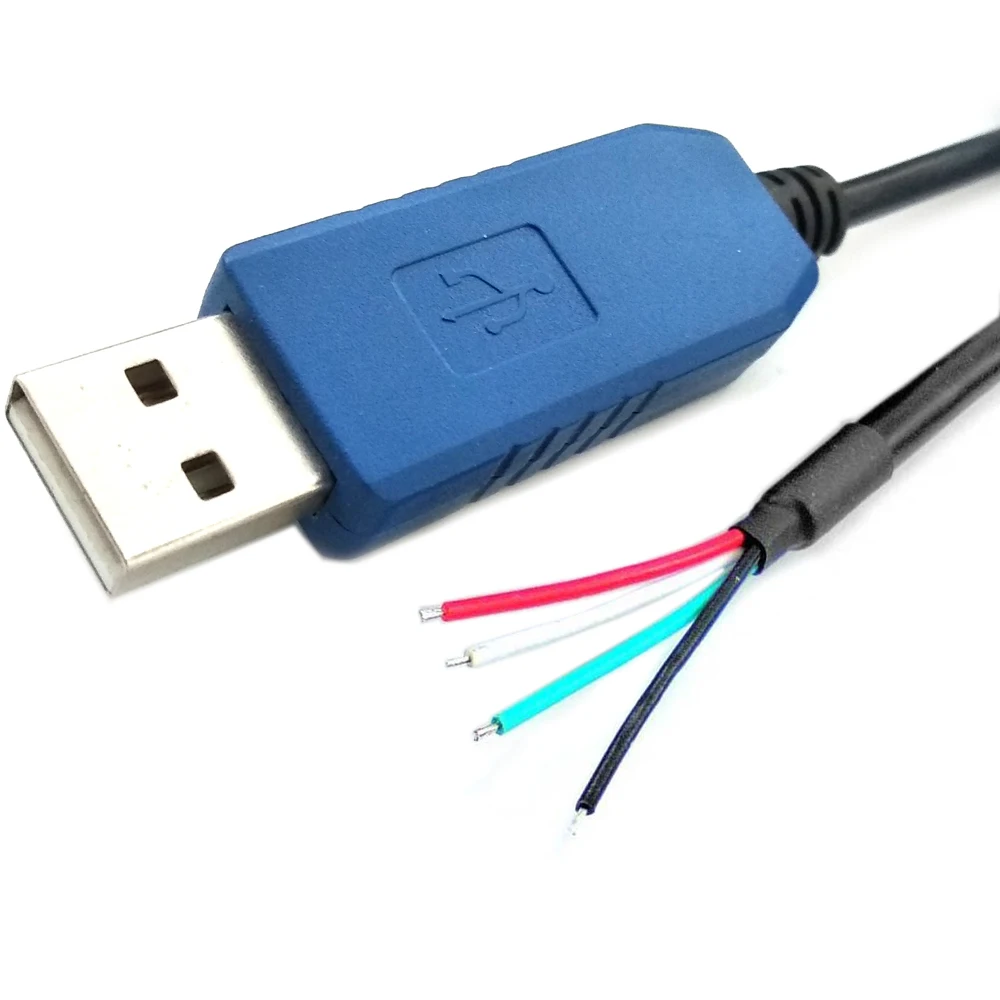

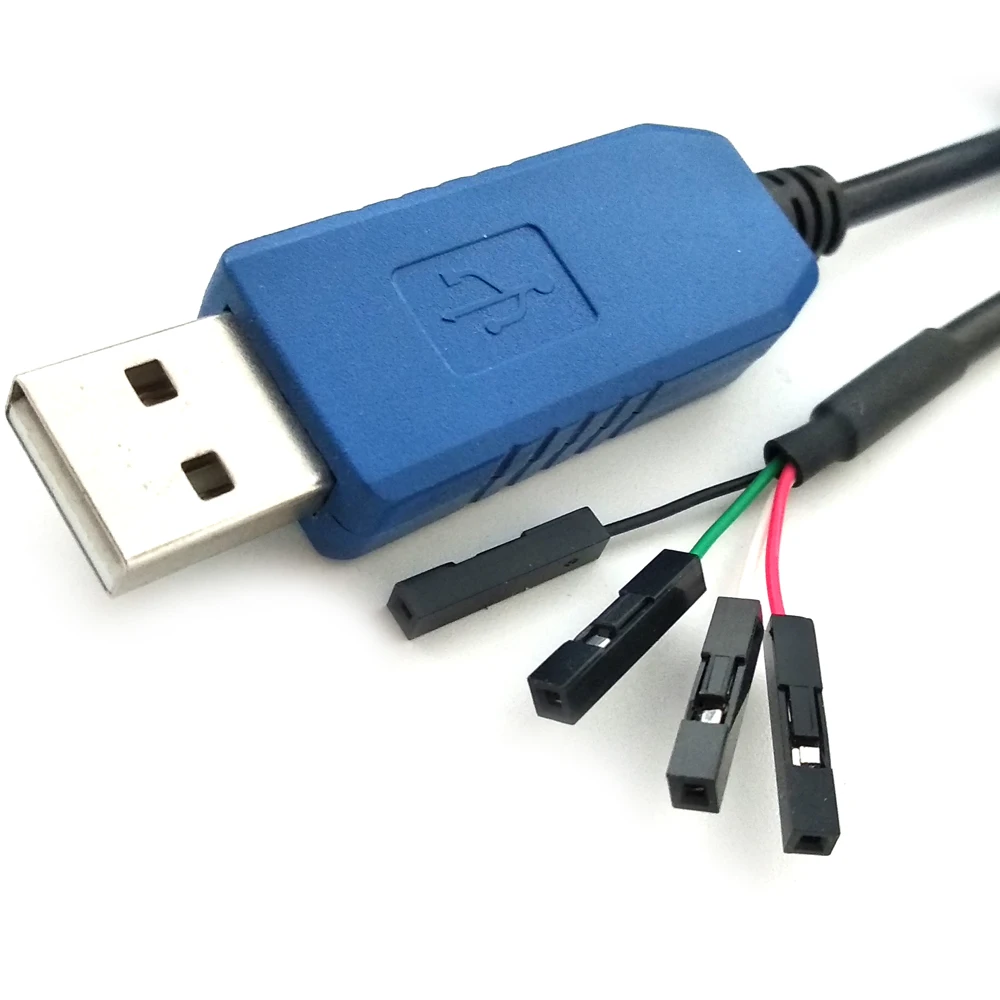

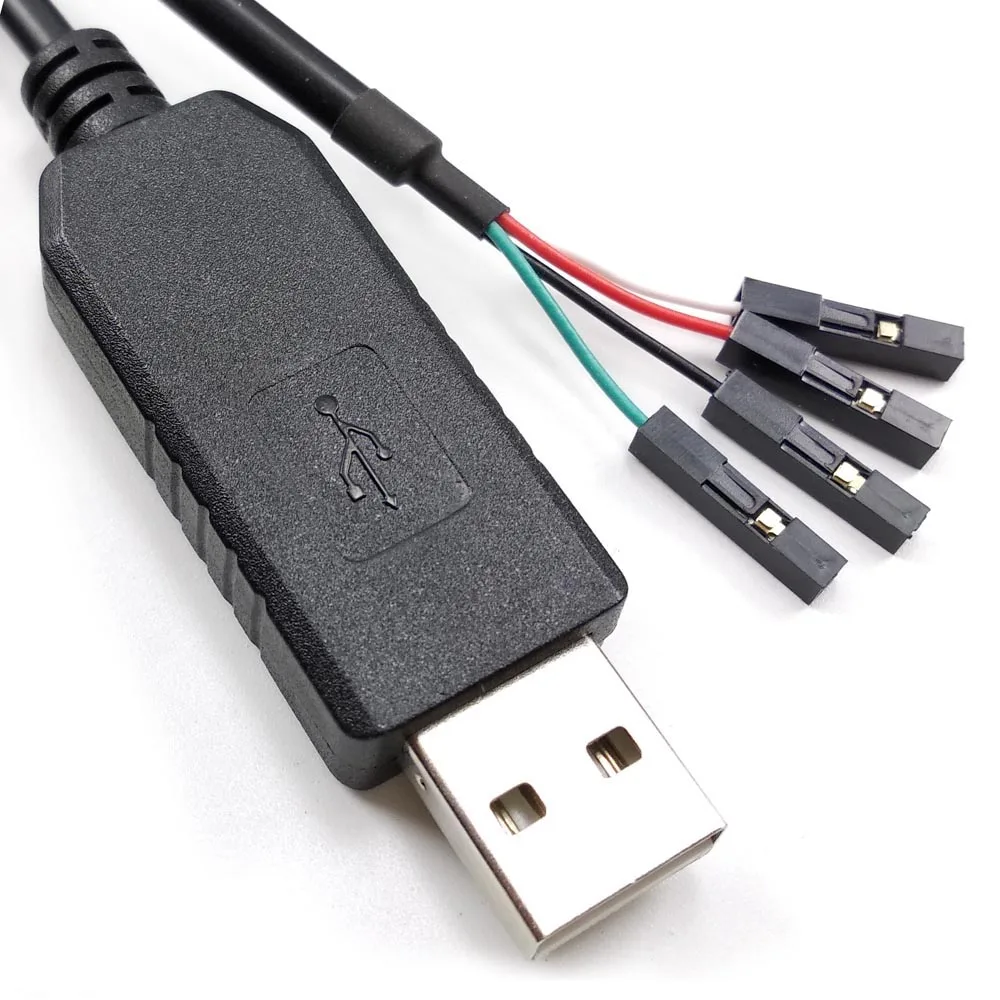

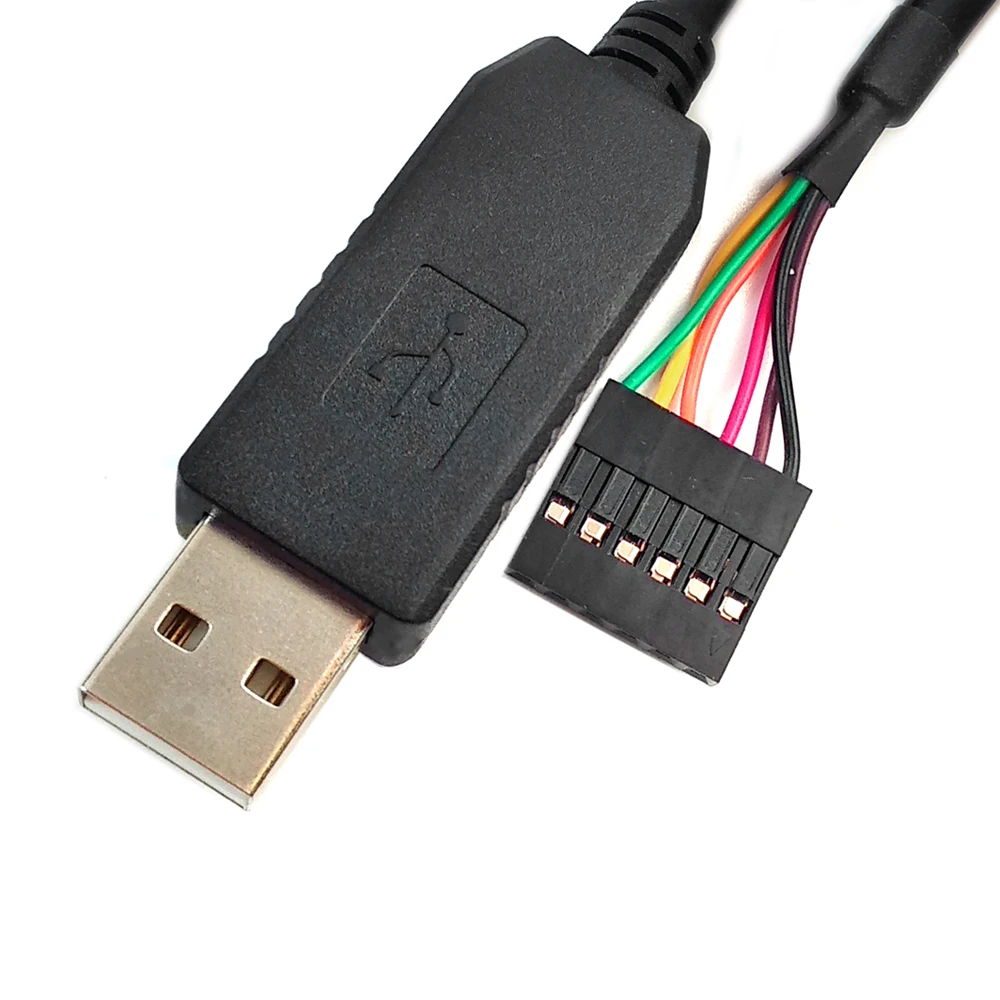

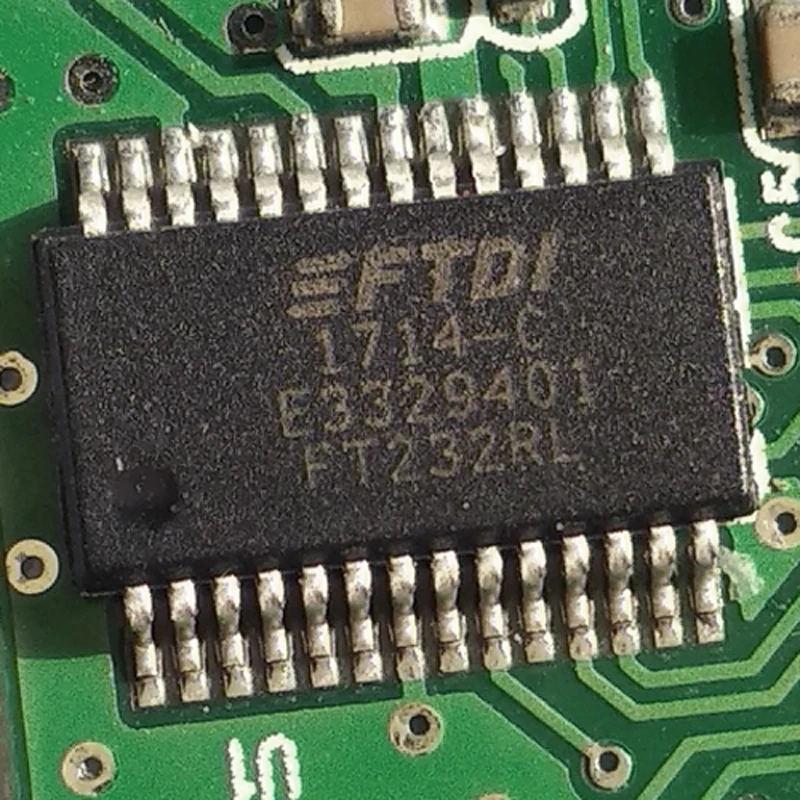

Ftdi usb uart ttl кабель-адаптер LinkNode R4 ESP8266 4-канальная релейная плата
LinkNode R4 ESP8266 4-канальная релейная плата
![211201004-diagram]()
![arduino_prefs]()
![boards3_lnr4]()
![IMG_9718]()

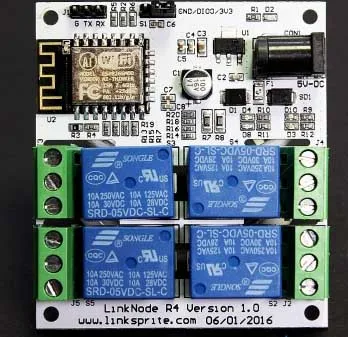

Linknode R4-это 4-канальная релейная плата, которая оснащена ESP8266, недорогой Wi-Fi чип с полным TCP/IP стеком и MCU, встроенный, который захватил мир производителя штормом за последние два года. Linknode R4 имеет четыре Songle 10A 240/120V AC реле, которые работают на 5V DC катушки. Плата питается от внешнего источника 5 в 2 А + (не входит в комплект) и должна быть запрограммирована с помощью кабеля anUSB TTL UART, например, с помощью кабеля FTDI, или Arduino действует как ISP через свои UART контакты. Каждое реле оснащено трехконтактным винтовым разъемом для безопасной защиты и изоляции линий сетевого напряжения, которые предназначены для подключения к ним.
За последний год или около того, я очаровался чем угодно и всем, что было связано с ESP8266, и по правде говоря. Этот маленький Wi-Fi модуль-это все, на что я годами надеялся в Совет по развитию. Он небольшой и компактный, и имеет встроенный WiFi, а также несколько линий GPIO, и совместим с Arduino IDE, что делает датчики чтения и управления такими вещами, как реле и такие очень легкие. В этом обзор/обзор я собираюсь посмотреть на Linknode R4, новое предложение от LinkSprite, довольно молодой компании, которая специализируется на предоставлении доступных решений для домашней автоматизации DIY.
Linknode R4-это 4-канальная релейная плата, которая оснащена ESP8266, недорогой Wi-Fi чип с полным TCP/IP стеком и MCU, встроенный, который захватил мир производителя штормом за последние два года. Linknode R4 имеет четыре Songle 10A 240/120V AC реле, которые работают на 5V DC катушки. Плата питается от внешнего источника 5 в 2 А + (не входит в комплект) и должна быть запрограммирована с помощью кабеля USB TTL UART, например, с помощью кабеля FTDI, или Arduino действует как ISP через свои UART контакты. Каждое реле оснащено трехконтактным винтовым разъемом для безопасной защиты и изоляции линий сетевого напряжения, которые предназначены для подключения к ним.
Взглянув на доску снизу, мы видим, что LinkSprite принял меры предосторожности, необходимые для изоляции высоковольтных линий переменного тока друг от друга путем маршрутизации слотов между каждым следом. Это очень хорошая особенность, и мне часто не хватает дешевых китайских релейных досок, которые я Часто покупаю у AliExpress или Ebay. LinkSprite также направил FR4 PCB материал непосредственно под антенной ESP8266's WiFi. Это необходимо, так как медная облицовка блокирует любые радиоволны, которые могут исходить из-за доски. Обратите внимание, что я размыл qr-код и Номер ID платы, так как они уникальны для этой платы и используются при подключении платы к облачной службе LinkSprite.

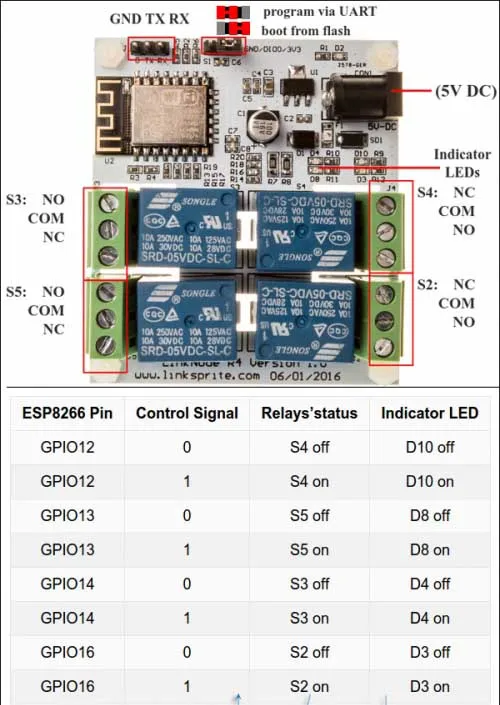

Как вы можете видеть на диаграмме выше, LinkNode R4 использует только три GPIO, что предлагает ESP8266, и я собираюсь вычесть несколько баллов за это. На печатной плате достаточно места для недвижимости, чтобы сломать остальные контакты, и хотя многие из пользователей этих плат могут никогда не использовать их, есть такие, как я, которые хотели бы использовать их для таких вещей, как датчики движения, датчики температуры и влажности, И что-либо еще мы можем использовать цифровой GPIO pin для. Просто кажется настолько простым, чтобы добавить несколько сквозных отверстий для припоя, которые выбрасывают остальную часть GPIO, и несколько контактов GND, 3,3 V и 5V. Они даже не должны быть заполнены, так как это то, что конечный пользователь может легко сделать сам.
Кроме того, вы можете видеть, что в Linknode R4 используются контакты GPIO 12, 13, 14, 16, что может быть немного запутанным и трудно понять, если вы не посещаете вики-страницу доски на веб-сайте LinkSprite. Я хотел бы увидеть эту информацию, напечатанную на шелкографическом слое печатной платы, но это не так. Хотя, я понимаю, что рациональная причина отсутствия этой информации из PCB, поскольку большинство потребителей, которые покупают эту плату, будут более сосредоточены на контроле «вне коробки» с помощью специальных приложений Android и IOS.
У меня есть смешанные чувства к прошивке, которая поставляется с LinkNode R4, в основном потому, что я не смог получить его работать снова после того, как пробил свою собственную прошивку ESP8266, И затем попробуйте вернуть исходный код. Из коробки LinkNode хорошо работает с программным обеспечением и его облачным API, но я заметил небольшую задержку около 1 секунды при включении и выключении реле. Я связываю это с задержкой, вызванной тем, что ваш телефон отправляет данные в облако LinkSprite, а затем облако передает эти данные на сам LinkNode. Я также заметил, что эта задержка варьируется в течение разных часов дня, что, скорее всего, вызвано нагрузкой на использование Интернета, которая колеблется в моем районе.
Я первоначально планировал рассмотреть эту плату с помощью прошивки на складе и показать функциональность управления приложением, но я не смог получить кадры приложения, работающего, прежде чем я вспыхнул на мою пользовательскую прошивку. Я загрузил обновленную прошивку со страницы LinkNode Github (//github.com/delongqilinksprite/LinkNodeR4-app) , но не смог получить этот код для работы, так как исходный код работал. Введя всю правильную информацию и проводя несколько часов отладки и устранения проблем, я определил, что на конце LinkSprite что-то не было отправлено правильные пакеты обратно в LinkNode R4, И наблюдение за серийным монитором подтвердило это. Код висел в разделе кода, где он ожидает ответа от облака LinkSprite, а затем хранит ответ в txt-файле на ESP8266.
+ Задержка (200);
+ Serial.println («ответ магазина...»);
+ String request = "";
+ While (клиент. Доступен ()
При просмотре серийного монитора он будет просто повторять «реакцию магазина» и никогда не будет выходить из строя. Я не совсем уверен, почему это произошло, и я связался с LinkSprite по этому вопросу. С той частью обзора мертвой в воде, Я решил повеселиться и написать какой-то код, который позволит мне управлять LinkNode R4 с цифровым помощником Amazon Alexa, так как я взял Amazon Echo Dot в черную пятницу. Прежде чем поделиться кодом, который я написал, чтобы сделать это, я хочу немного показать вам, как программировать LinkNode R4 с помощью кабеля FTDI.
Выполните следующие действия, чтобы загрузить IDE Arduino и подготовить его к программированию ESP8266.
1. Загрузите последнюю версию Arduino IDE здесь.

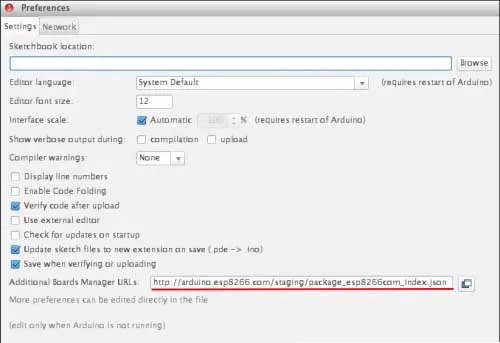

2. После установки Arduino запустите программу и перейдите к файлу> предпочтениям
3. Введите этот URL «http://arduino.esp8266.com/stable/package_esp8266com_index.json” в поле дополнительных url-адресов менеджера платы.
4. Теперь Откройте Менеджера плат, который расположен в инструментах> меню доски> менеджера плат
5. Затем выполните поиск и установите платформу esp8266 (и не забудьте выбрать панель ESP8266 из инструментов-> меню платы после установки).

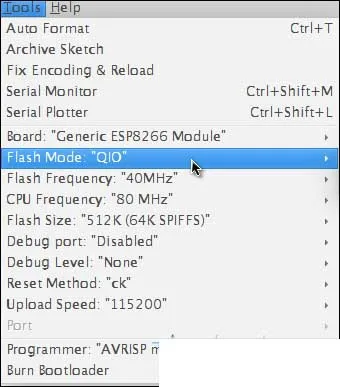

6. Дважды проверьте конфигурацию платы и сравните ее с изображением выше. LinkNode R4 еще не был добавлен в официальный репозиторий ESP8266 Arduino core, и это означает, что вы не найдете его в списке ESP8266. Не волнуйтесь, вы можете просто использовать универсальный модуль ESP8266, а затем установить режим вспышки на QIO.
7. Не забудьте установить порт, к которому подключен ваш FTDI Кабель (http://amzn.to/2h7PdEz), а затем подключить его TX, RX и GND контакты к соответствующим контактам на LinkNode R4. Этот номер будет отличаться от устройства к устройству и может меняться каждый раз, когда вы подключаете кабель. Также не забудьте установить штырь перемычки от загрузки от позиции вспышки до программы через положение UART, как показано на изображении выше. Если Перемычка штифта находится на левом и среднем штифтах, она готова к программированию. Не забудьте установить эту модель обратно в положение вспышки.
9. Вот и все! Теперь вы настроены на код ESP8266 на LinkNode R4 с помощью кода Arduino и IDE Arduino. Я действительно испытал ошибку памяти при загрузке в LinkNode R4 после загрузки моего кода несколько раз. Я не уверен, почему это происходит, но это ошибка на каждой плате ESP8266, которую я использовал за последние несколько лет. Если вы столкнулись с этой проблемой, просто отключите источник питания 5 В и кабель FTDI, затем снова подключите все и повторите попытку. Обычно он работает после того, как это сделано в первый раз, но это может занять несколько усилий.
Управляйте LinkNode R4 с Amazon Alexa и Echo Dot.
Я не буду делиться всеми файлами, необходимыми для запуска LinkNode и работы с Amazon Alexa здесь, так как это будет много кода. Пожалуйста, посетите мой GitHub, чтобы загрузить zip-архив всех необходимых файлов. Обратите внимание, что приведенный ниже код не будет компилироваться или загружаться без этих дополнительных файлов, поэтому перейдите к моему github, чтобы захватить их все.
Я поделюсь основным эскизом Arduino, который я использовал, чтобы вы могли понять, как все связывается. Я не сломаю весь код, но укажу, что я создаю Четыре звонка с уникальными именами, четыре переключателя с уникальными именами и четыре целых числа, которые определяют реле. Я также определяю четыре уникальных имени вызова для Alexa, чтобы понять, которые сопоставлены с отдельными портами на веб-сервер, и каждое уникальное имя вызова имеет две настройки, ВКЛ и ВЫКЛ. Наконец, Я настроил pinmode для каждого из четырех релейных контактов в качестве выхода. Тогда это так же просто, как Настройка восьми различных функций для каждого реле. Например, когда Alexa услышит «включить свет», ESP8266 выполняет функцию lightOneOn. Есть гораздо больше, что идет с кодом, который обрабатывает эмуляцию FauxMo Belkin WeMo, и, если быть вполне честным, я не полностью уверен, что я все это понимаю только что. Я знаю, что он работает, и добавление новых устройств (до 14 поддерживается WeMo и Alexa) так же легко, как дублировать вещи, которые я сказал выше, И дать каждому новому устройству уникальное имя. Таким образом, без дальнейшего ado, вот эскиз Arduino, который делает волшебство, которое вы видели в видео выше, работает. Помните, что этот код бесполезен без пяти других файлов, которые можно найти на моем Github repo для этого проекта.
Так что сейчас это обернется этим проектом. Если вы заинтересованы в том, чтобы увидеть больше видео и прочитать больше обучающих программ/отзывов, пожалуйста, перейдите на мой канал YouTube и нажмите на кнопку подписки. Также не забудьте нажать кнопку like на видео выше и оставить мне комментарий о том, что вы думаете об этом проекте. Оставайтесь на связи с более Amazon Alexa и Linknode R4. У меня запланирована целая серия, которая завершится автоматизацией всего моего офиса.
