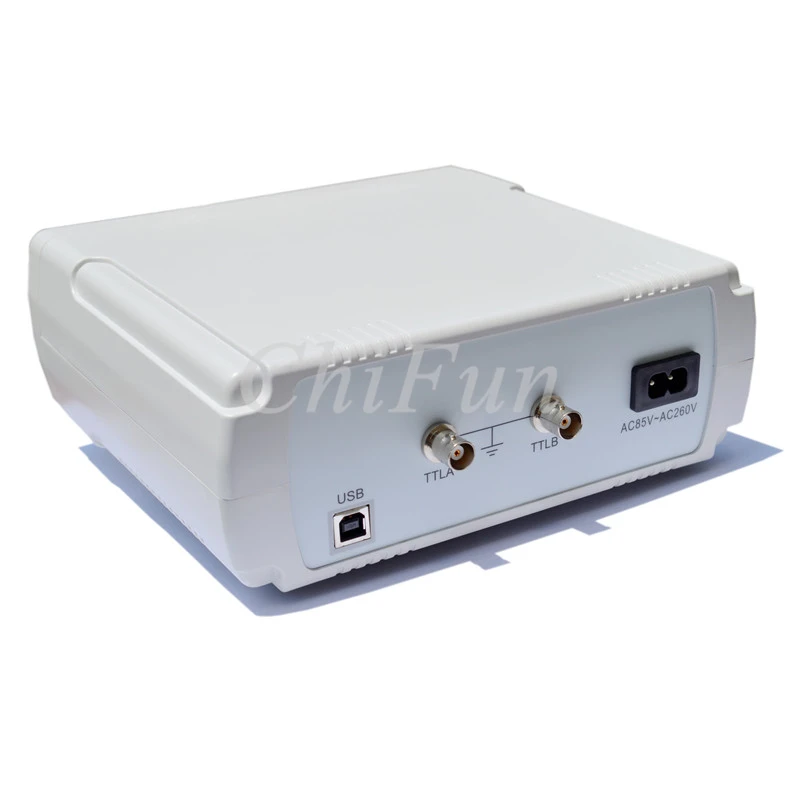

DDS двухканальный генератор сигналов произвольной формы/измеритель частоты

DDS двухканальный генератор сигналов произвольной формы/измеритель частоты

◆ DDS технология прямого цифрового синтеза, в результате чего происходит точное, стабильное, низкое искажение выходного сигнала; ◆ CH1 и CH2 полностью симметричны, и каждый параметр канала может быть установлен независимо. ◆ Поддержка пользовательской формы волны, каждая группа произвольных волн глубины хранения 2048*12 бит, 250 MSA/s частота дискретизации; ◆ С функцией burst output, опциональным ручным триггером, внутренним триггером CH2 и внешним триггером three trigger mode, вы можете сделать выход машины 1 ~ 1048575 любой burst; ◆ Функция измерения: Прибор поставляется с функцией частотного счетчика 100 МГц и функцией счетчика импульсов ◆ Амплитуда выходного сигнала до 10 mVpp минимум, до 20 Vpp, уровень смещения выходного сигнала-10 V ~ 10 V Произвольная регулировка ◆ Ширина Бит генератора сигналов до 12, выходная форма сигнала более деликатная, количество искажений формы волны уменьшено ◆ С функцией полного управления, может отображаться и цифровая регулировка амплитуды выходного сигнала тока, смещения, частоты, рабочего цикла и двух сигналов разницы в фазе ◆ FSK функция переключения частоты keying и ASK amplitude shift keying функция вывода сигнала; ◆ После подключения прибора к компьютеру, вы можете использовать компьютер для управления функцией и параметрами генератора сигнала через главный компьютер, и может редактировать форму сигнала после загрузки любой формы сигнала к выходной форме инструмента ◆ Коммуникационная Функция: серийное общение, соглашение полностью Открытое, удобное для пользователя вторичное развитие ◆ Высокая точность частоты: точность частоты может достигать 10-6 заказов ◆ Высокочастотное Разрешение: полный диапазон частотного разрешения 10 МГц ◆ Функция отслеживания: встроенная частота, амплитуда, смещение, рабочий цикл, форма волны и другие параметры для выполнения функции, простота в использовании ◆ Функции сканирования: линейное сканирование частоты и логарифмическое сканирование, сканирование исходных и конечных точек можно установить ◆ Особенности хранения: 20 групп могут храниться пользователем, чтобы задать параметры состояния, можно переносить в любое время для воспроизведения ◆ Режим работы: ключевая операция, LCD1602 ЖК-дисплей на английском языке, параметры прямых цифровых настроек или непрерывная Регулировка ручки ◆ Защита от перенапряжения на входе: Диапазон входного напряжения расширен до AC85V до AC240V широкого напряжения

 Один, 10 кГц Синусоидальная волна (два стабильных выхода, частота фиксирована)

Два, 10 кГц квадратная волна (стабильный выход без искажений)

Три, 10 кГц треугольная волна

Четыре литровые Пилообразные волны

Пять, падающие Пилообразные волны

7, выход постоянного тока 5 В (Примечание: в выходном состоянии постоянного тока, параметр AMPL недействителен, уровень постоянного тока путем регулировки параметров офф для изменения)

Восемь, DC-5 в выход

Девять, Lorenz pulse

Десять, несколько аудио

Eleven, нет правил шума

12, электрокардиограмма

Тринадцать, трапециевидный пульс

Четырнадцать, чернильный пульс

Пятнадцать, узкий пульс

Шестнадцать, гаусский белый шум

Семнадцать, амплитудная модуляция волны

18, FM сигнал

Девятнадцать, 100 кГц Синусоидальная волна

20, 1 МГц Синусоидальная волна

Двадцать один, 6 МГц Синусоидальная волна

Двадцать два, 12 МГц Синусоидальная волна

Двадцать три, 20 МГц Синусоидальная волна

Двадцать четыре, разница в фазе 180 градусов Синусоидальная волна

Двадцать пять, разница в фазе 270 градусов Синусоидальная волна

Двадцать шесть, рабочий цикл 25% квадратной волны

Двадцать семь, рабочий цикл 75% квадратной волны

Двадцать восемь, разница в фазе 180 градусов квадратной волны

Двадцать девять, 3,3 В квадратная волна (3,3 в TTL уровень)

30, 5 В квадратная волна (5 в TTL уровень)

Тридцать один, Синусоидальная волна с уровнем смещения при 5 В
