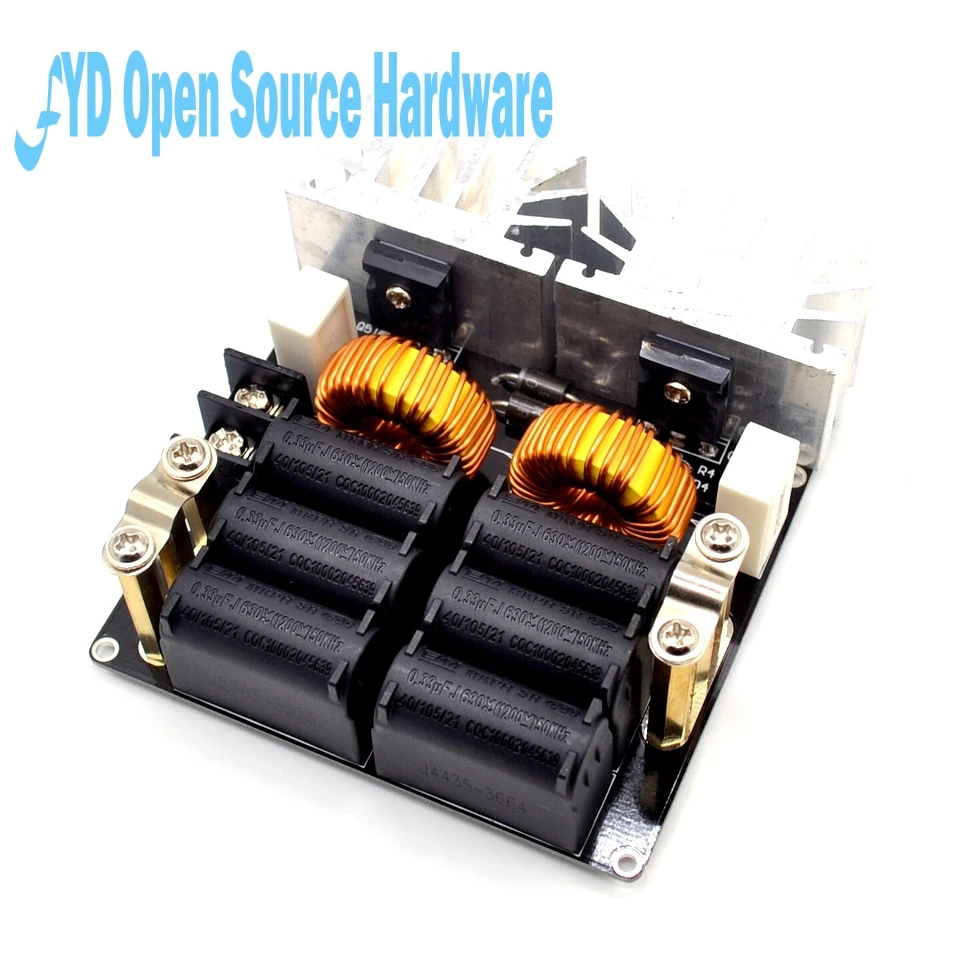

Низковольтная индукционная нагревательная плата ZVS 12 48 В 20A 1000 Вт высокочастотный

Низковольтная индукционная нагревательная плата ZVS 12 48 В 20A 1000 Вт высокочастотный

Особенности:
В данном разделе индукционного нагрева используется источник питания низкого напряжения постоянного тока 12-48 В.
Максимальный ток 20А, максимальная мощность 1000 Вт.
Протестированный источник питания 53 в при исправной работе.
Из-за своей умеренной мощности, используется для небольших частей DIY игроков закалки, отжига и другой термической обработки.

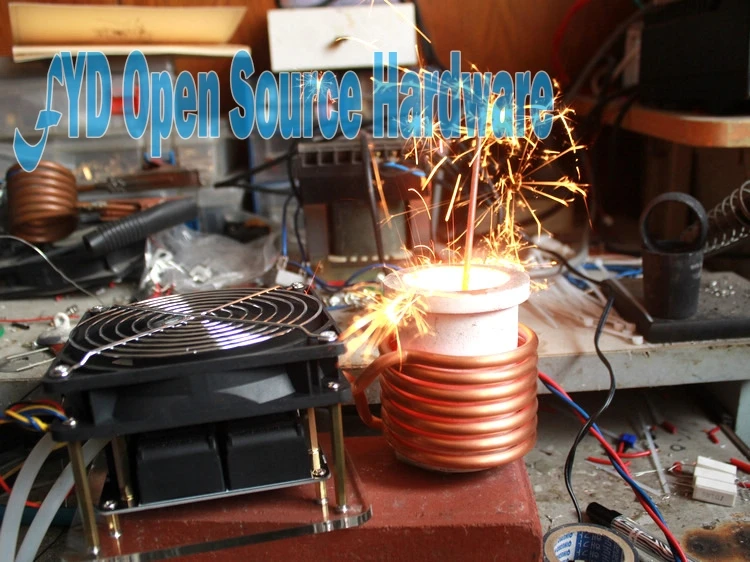

Также может использоваться с графитовым тигель плавления золота, серебра, меди, алюминия и других металлов, равномерное нагревание быстро, очень удобно.
24V входное напряжение без нагрузки ток 3A, 48В, входного сигнала с ток холостого из 6A.
Чем выше напряжение, тем выше ток нагрева, тем лучше эффект.
Но в то же время тепло также велико, поэтому для устранения реальной ситуации, чтобы выбрать входное напряжение, достаточно общего использования слов 24 В или 36 В источника питания.
Катушка принимает тигель 40 мм.

Примечание:
1. Комплект содержит полный набор элементов цепи вождения и латуни.
2. Покупатели должны принести свою собственную мощность и блок охлаждения.

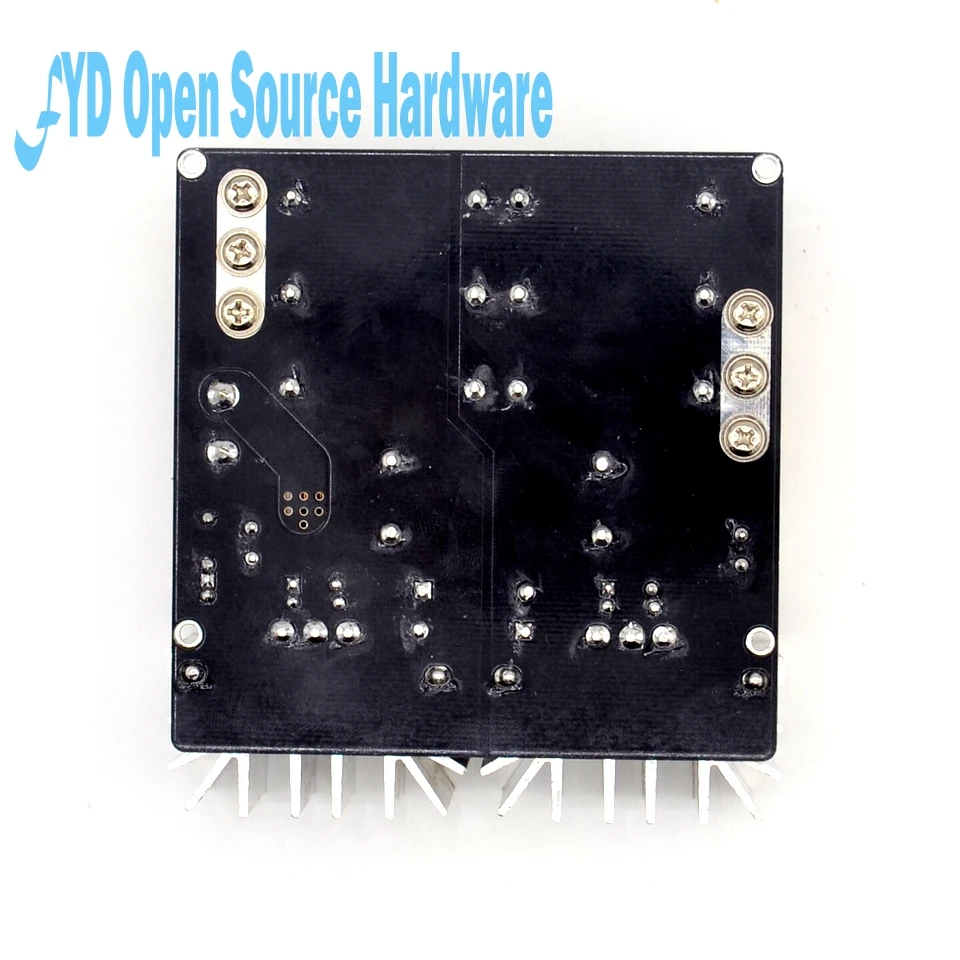

3. Печатная плата с использованием двусторонней стекловолоконной платы, в основном медные следы используются для расширения использования всей задней поверхности резонансной цепи, общей, непрерывной работы, пожалуйста, добавьте вентилятор, чтобы выдуть сверху, К резонансным конденсаторам и другим компонентам прохладно.
4. Использование импульсного источника питания, обратите внимание, что из-за высокой мощности, как правило, медленная функция запуска, которая только что открывала выходное напряжение машины, медленно растет, пока он включен до индукционного нагрева, если напряжение поднимается до 12 В, так как Пуск недостаточного напряжения не может позволить себе вибрацию, В результате двух одновременных проводящих mos труб, поэтому сгорели компоненты.

Таким образом, первый начнет переключать напряжение источника питания достигает 12 в выше, а затем получить доступ к индукционной нагревательной цепи.

5. Объем нагреваемого объекта внутри нагревательной катушки не может превышать 1/5 объема (Если нагревательный цилиндр, то диаметр нагревательной катушки меньше диаметра 1/3), или это может быть из-за перегрузки или выгорания источника питания на цепь.

Хотя эта схема может переносить 20-30A входной ток, но не превышать 15A при безопасной работе, вы можете легко добавить Амперметр между блоком питания и нагревательной платой, но всегда следите за текущей перегрузкой.

Эта схема может не только сделать индукционный нагрев, медная трубка в высокочастотный трансформатор, является мощным инвертором.

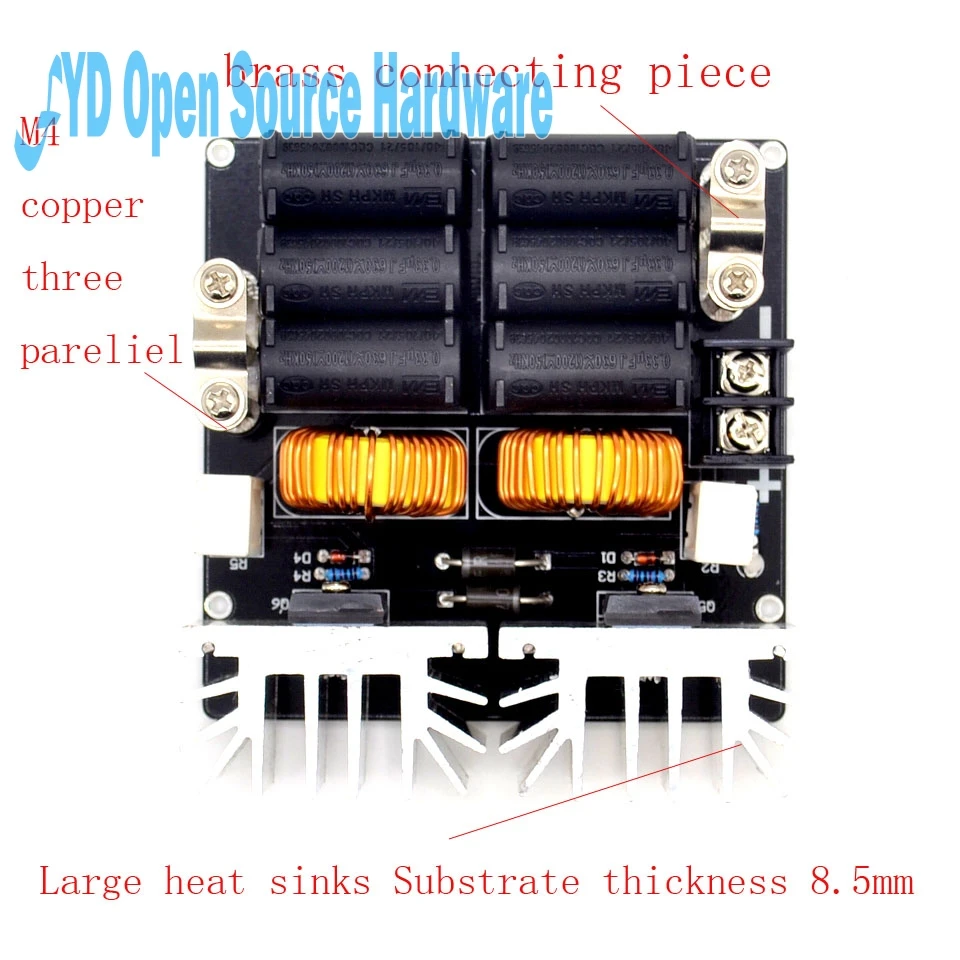

1. Для того, чтобы увеличить теплоотвод с помощью по индивидуальному заказу подложка толщиной 8,5 мм!
Мощность охлаждения очень мощная.
2. Использование столбов M4, лихорадка меньше, эффективнее.

Характеристики:
Источник питания: 12-48 в
Макс. Ток: 20А
Макс. Мощность: 1000 Вт

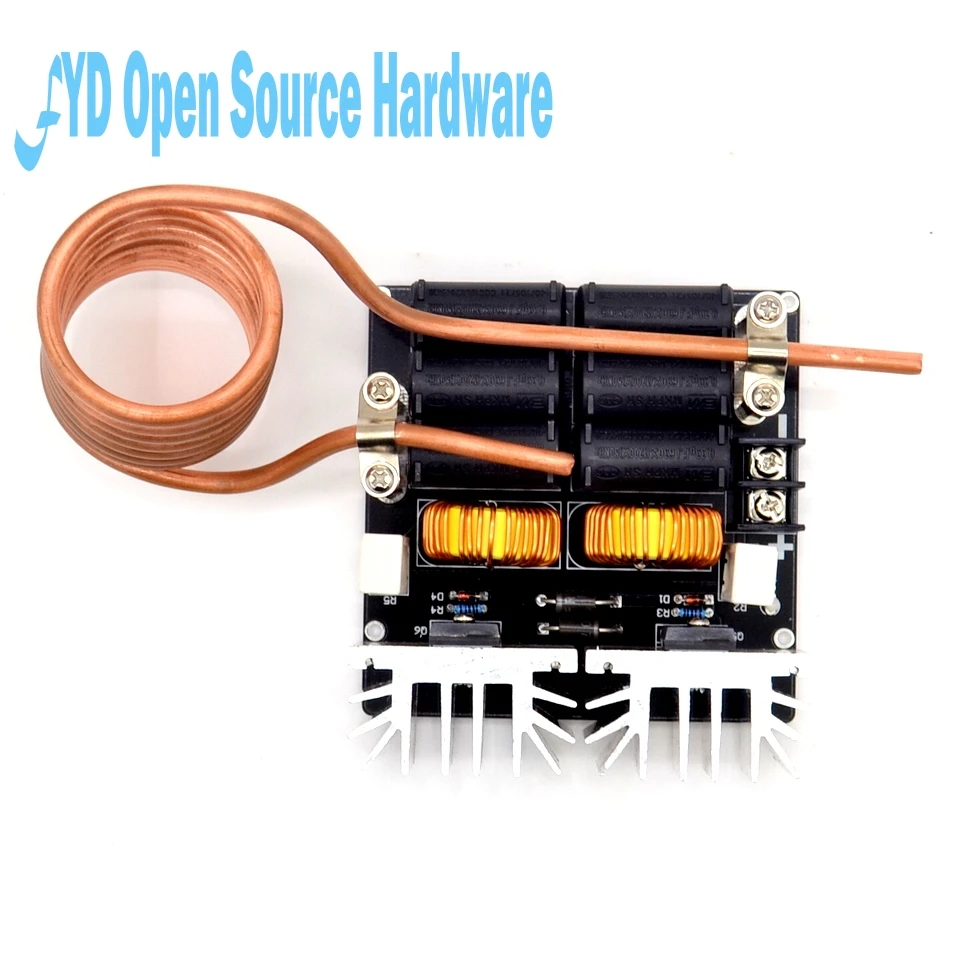

Внутренний диаметр катушки: 40 мм
Высота катушки: 50 мм

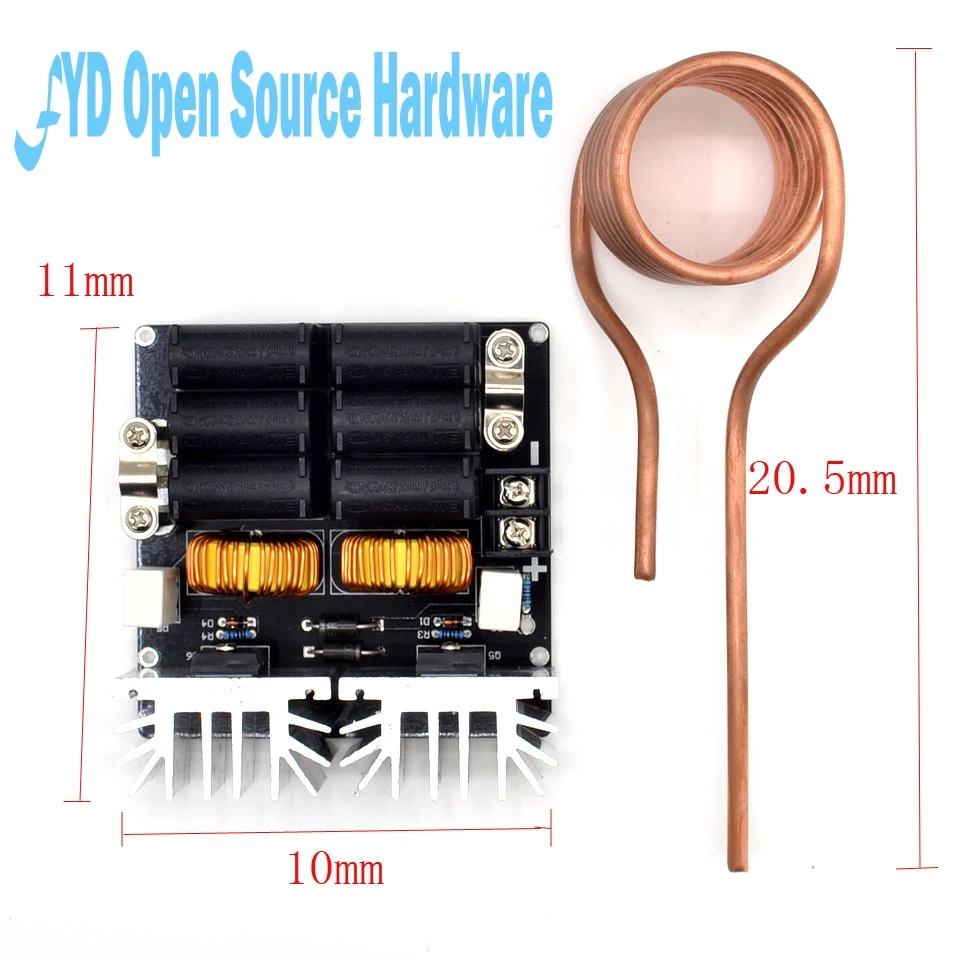

Размер платы: 11*10*3,5 см/4,33*3,94 * 1.4in
Вес платы: 377 г/13,32 унций
Вес посылка: прибл. 520 г/18,34 унций

Посылка:
1 * ZVS индукционная нагревательная доска низкого напряжения
1 * латунь
