WG2PS2Wiegand toUSB / RS232Конвертер.

Конвертер WG2PS2 предназначен для встраивания в продукты, изготовленные сторонними компаниями, этот конвертер предназначен с 1 портами для приема до Wiegand источников от 1 бит до 44 бит формат и преобразования его в USB порт а также RS232 поток данных на 9600 бод

Конвертер WG2PS2 имеет 2 выхода, один из них-виртуальный usb-порт, работает как последовательный порт, другой-usb-порт, выходной формат USB-порта настраивается, может отправлять шестигранные данные или десятичные данные.

•АвтоматическиРазличатьФормат wiegand

•1 входной порт wiegand, принимает wiegand от 1 бит до 44 бит.

•Два2 USBПорты: USB и Виртуальный USB(RS232)

•Питание от USB порта

•Один вход Wiegand, принимает wiegand от 1 бит до 48 бит

•Выходы шестигранных символов ASCII на 9600 бодИзготовитель:

  VIrtual USB

Выходной шестигранный или Dec данных на USB порт

•Малый размер единицы46X38Мм

•4 монтажных отверстия

(* 1) другие форматы доступны по запросу.

Описание разъема:

Нет необходимости устанавливать формат входного сигнала wiegand, конвертер будет автоматическиРазличатьФормат Wiegand и передача в RS232 поток данных и формат PS2.

Формат Wiegand может быть от 1 до 44 бит и т. д. формат вывода доступен по запросу.

Описание формата входного сигнала Wiegand:

Протокол Wiegand предоставляет 2 линии для передачи данных. Импульсный переход на линии DATA1 указывает на логику 1 бит, в то время как импульсный переход на линии DATA0 указывает на логику 0 бит. В холостом состоянии обе линии удерживаются высоко. Во время передачи данных соответствующая логическая линия будет пульсировать на низком уровне для 50uS, а затем на 2 мс, где обе линии удерживаются высоко. В этой моде каждый бит передается последовательно, пока все биты не будут отправлены. Конец передачи сигнализирует о том, что обе линии удерживаются на высоком уровне более 50 мс. На следующем рисунке приведен пример последовательности синхронизации для Wiegand protocol.

Wiegand

Wiegand 26 описание формата ввода:

Протокол Wiegand 26 определяется как поток из 26 бит, состоящий из 1 ровного паритета, 24 бит данных и 1 нечетного паритета.

Преобразователь считывает сигнал, представленный в формате Wiegand 26, и после проверки на четность и длину Бит поток данных преобразует в последовательный выход RS232 на соответствующем выходном соединителе. Поскольку только 24 бит потока 26 бит-это данные, строка преобразуется в 6 кодовых символов ASCII, которые представляют 24 бит в шестигранном кодировании.

Формат для этого:

XXYYZZ< crn> Где XX являются шестигранным представлением бит 1-8

YY-это шестигранное представление бит 9-16

ZZ-это шестигранное представление бит 17-24

<Crn>-это символ возврата перевозки $03 $ 0D

Описание формата ввода Wiegand 37:

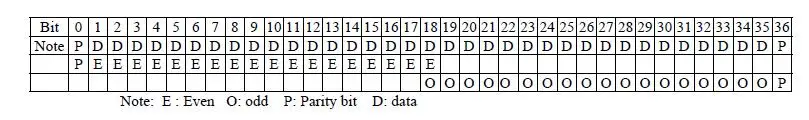

Протокол Wiegand 37 определяется как поток из 37 бит, состоящий из 1 ровного паритета, 35 бит данных и 1 нечетного паритета.

Преобразователь считывает сигнал, представленный в формате Wiegand 37, и после проверки длины Бит поток данных преобразует в последовательный выход RS232 на соответствующем выходном соединителе. Поскольку только 35 бит потока 37 бит-это данные, строка преобразуется в 9 кодовых символов ASCII, которые представляют 35 бит шестигранного кодирования.

Формат для этого:

MKKXXYYZZ<crn> Где M является шестигранным представлением бит 1-3

KK-это шестигранное представление бит 4-11

XX-шестигранное представление бит 12-19

YY-это шестигранное представление бит 20-27

ZZ-это шестигранное представление бит 28-35

<Crn>-это символ возврата перевозки S03 $ 0D

Например:

1AA005322<crn> представляет данные wiegand 1AA005322, прибывающие в порт

Размеры:

Функция usb-порта

Конвертер с 2 выходными портами USB, см. Изображение, порт вызова USB порт A и USB порт B

Функция каждого usb-порта ниже:

1,1 usb-порт A : USB A имеет две функции:

1.1.1 обычный порт вывода данных: когда конвертер находится в нормальном рабочем режиме, как только данные wiegand будут вводиться, этот порт будет работать как виртуальный последовательный порт, и wiegand будет отправлен через этот порт

1.1.2 порт конфигурации: когда конвертер находится в режиме конфигурации, он принимает данные конфигурации от ПК

Программного обеспечения и установите выходной формат USB B.

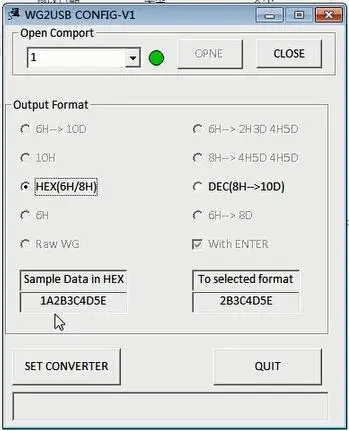

См. Изображение окна программного обеспечения ПК:

1,2 USB порт B : USB B-выход

Работает как стандартная клавиатура, как только wiegand входит

Номер будет отправлен напрямую, вы можете использовать любое изменение

Приложение для приема данных

Есть 2 формата, которые могут быть выбраны с помощью программного обеспечения, они:

1.2.1 данные отправляются в шестигранном формате

1.2.2 данные отправляются в десятичном формате

1,3 как настроить USB prot B

1.3.1 отключите все кабели, вставьте перемычку, чтобы закрепить pin,

1.3.2 Подключите кабель к USB A

1.3.3 два светодиода на плате включены, означает, что конвертер находится в режиме конфигурации, отключите перемычку,

1.3.4 Запуск программного обеспечения ПК, выбор правильного последовательного порта, нажмите «открыть», выберите формат данных

1.3.5 нажмите «установить конвертер» и получите результат «установить конвертер ок»

Описание формата вывода:

Usb-порт A: Это виртуальный последовательный выход (последовательный выходной поток отправляется в 9600 бод, 8 бит данных, без паритета, 1 стоп-бит), выходной формат:

1. 24/26 бит WG : 0x2 L1 L2 D5... D0 0x3 0xD

2. 32/34 бит WG : 0x2 L1 L2 D7... D0 0x3 0xD

3. Другой формат WG: 0x2 L1 L2 D11... D0 0x3 0xD

0x2-это начальный флаг, L1 L2-это длина данных wiegand в ASCII, (33 35 означает 35 бит wiegand)

D11.... D0 являются wiegand data В ASCII коде

Пример: 02 33 32 37 45 43 38 33 34 38 44 03 0D (означает 32 бит, данные 0x7EC8348D)

02 33 35 30 30 30 32 30 32 30 30 30 30 30 30 30 44 03 0D (означает 35 бит, рассчитать данные

00020020000D(HEX) à 0000 0000 0010 0000 0000 0010 0000 0000 0000 1101 (BIN)

Поскольку есть только 35 бит данных, поэтому frst 13 бит «0» не используются, данные

010 0000 0010 0000 0000 0000 1101

USB порт B: это usb-порт, отправка данных в качестве входного сигнала от любого keybord, два типа формата могут быть установлены на этом выходе

1. В шестигранном формате:

24/26 бит WG: 3 байта данных в HEX, пример F1CA08

32/34 бит WG: 4 байта данных в HEX, пример 07AB322F

Другие WG: D11-D0 LL, пример 35 00020020000D , 35-это длина данных WG

2. В десятичном формате:

24/26 бит WG: 8 цифровых в десятичном, пример 15845896

32/34 бит WG: 10 цифровой в HEX, пример 0128660015

Другие WG: D11-D0 LL, пример 35 00020020000D , 35-это длина данных WG

(Расчет такой же, как и выше 35 бит wiegand)
