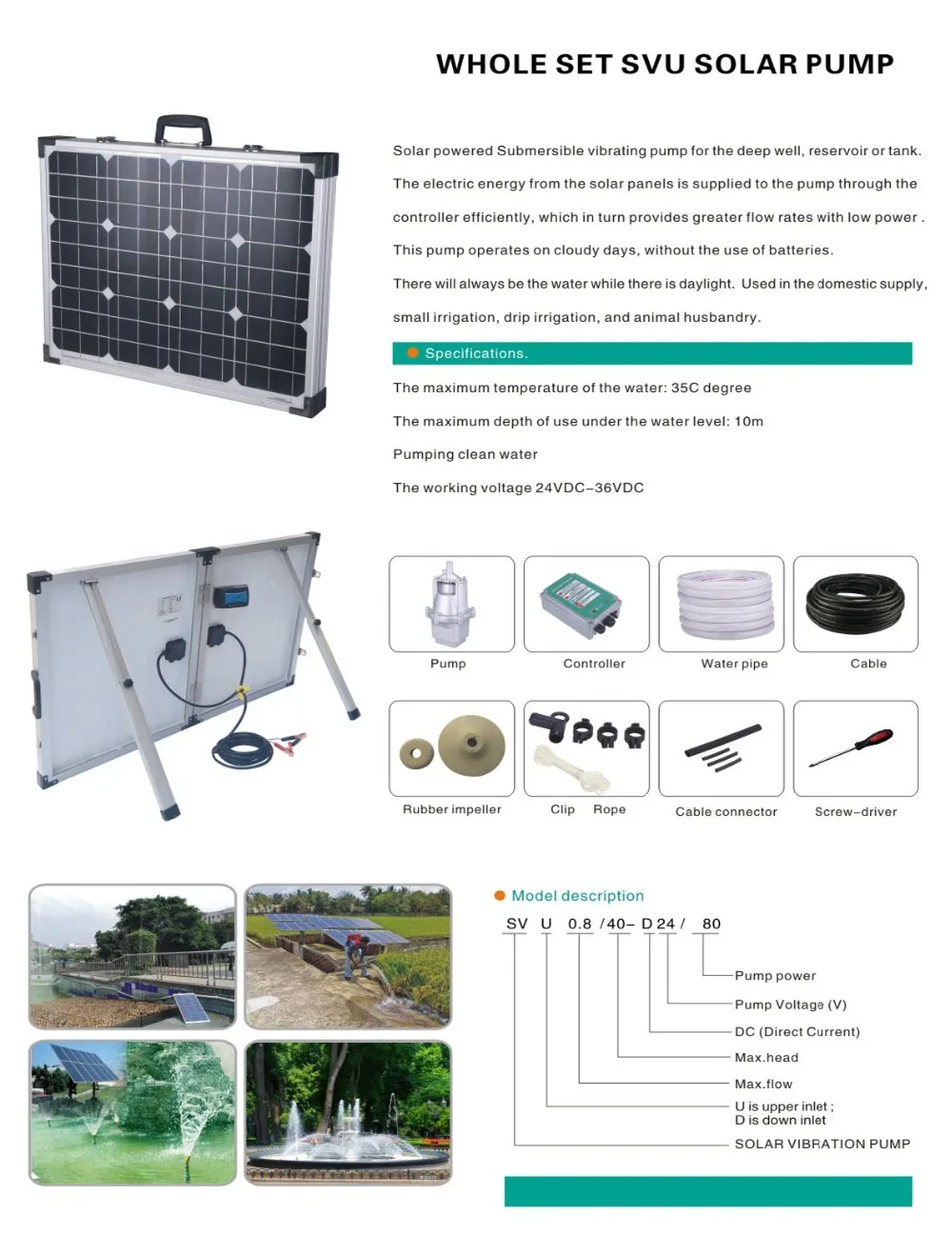

Бесплатная доставка, Солнечный погружной Вибрационный насос, набор водяных насосов с панелью солнечных батарей и моделями водопроводов SYS-80

Внимание:

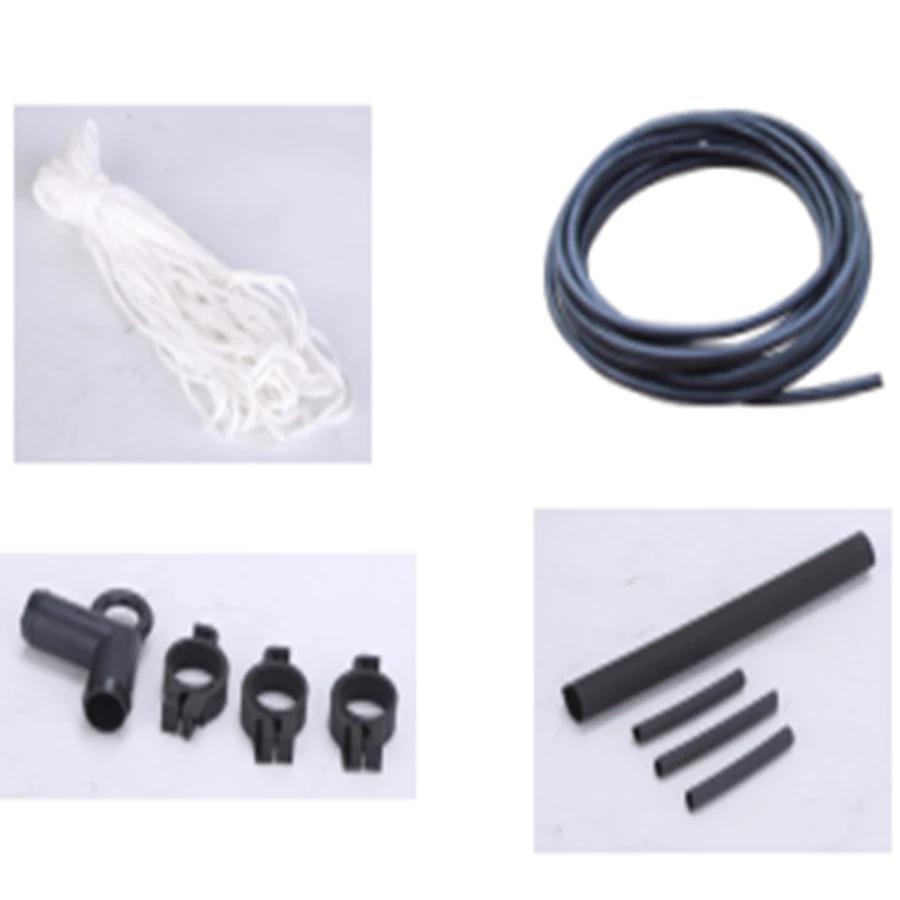

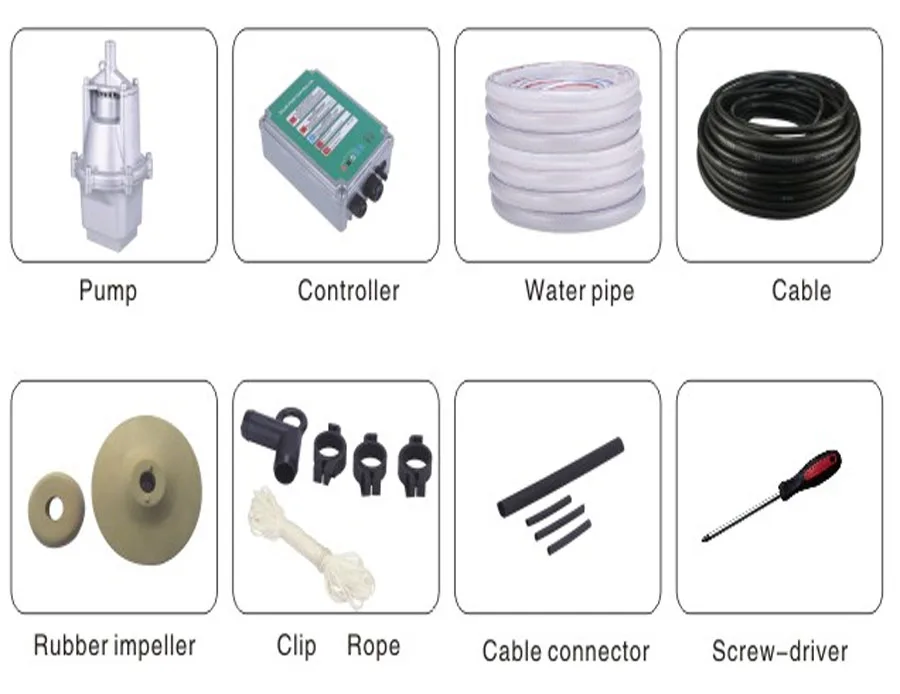

Весь комплект включает:

A. Насос с 3 метровый кабель b. Контроллер насоса
C. Кабельный соединитель d. Веревка: 10 метров

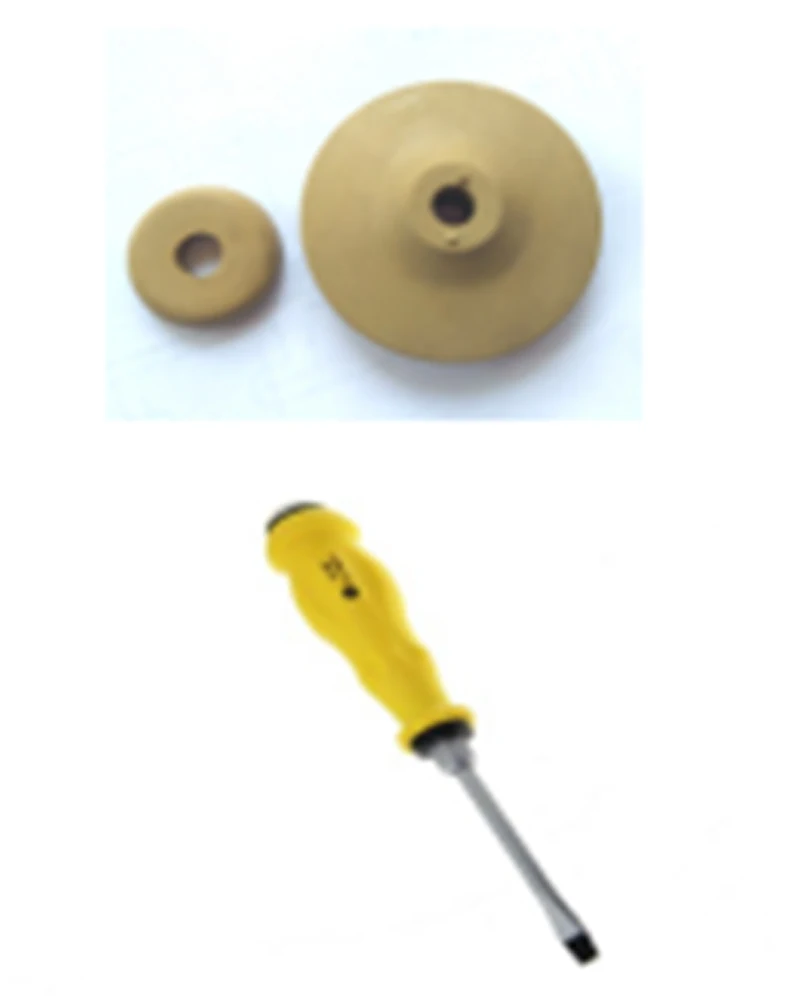

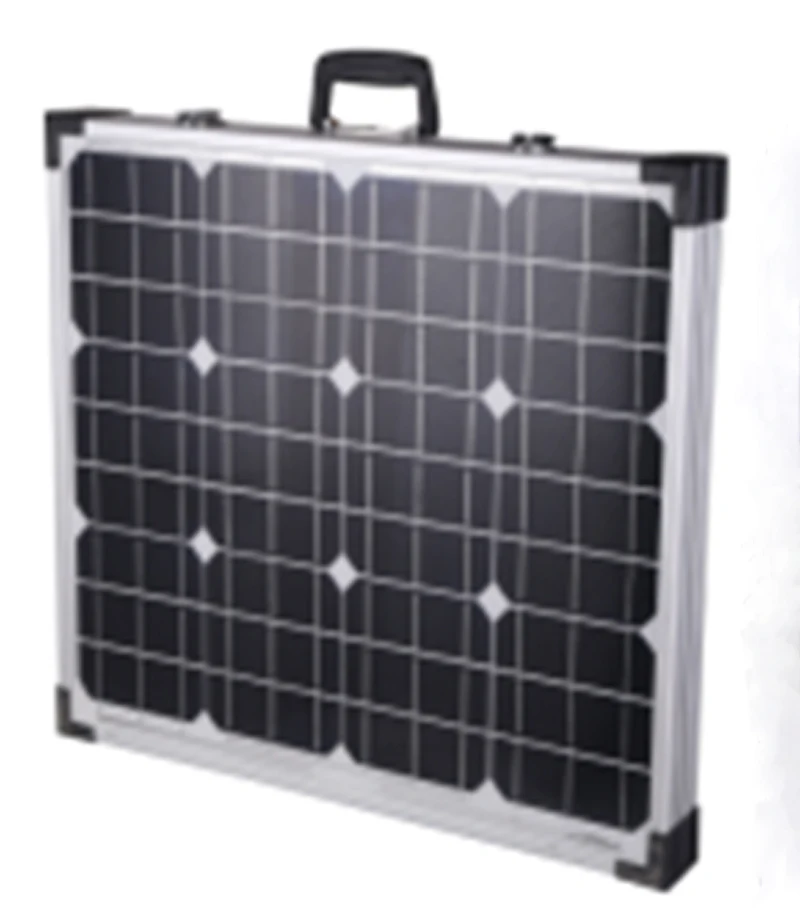

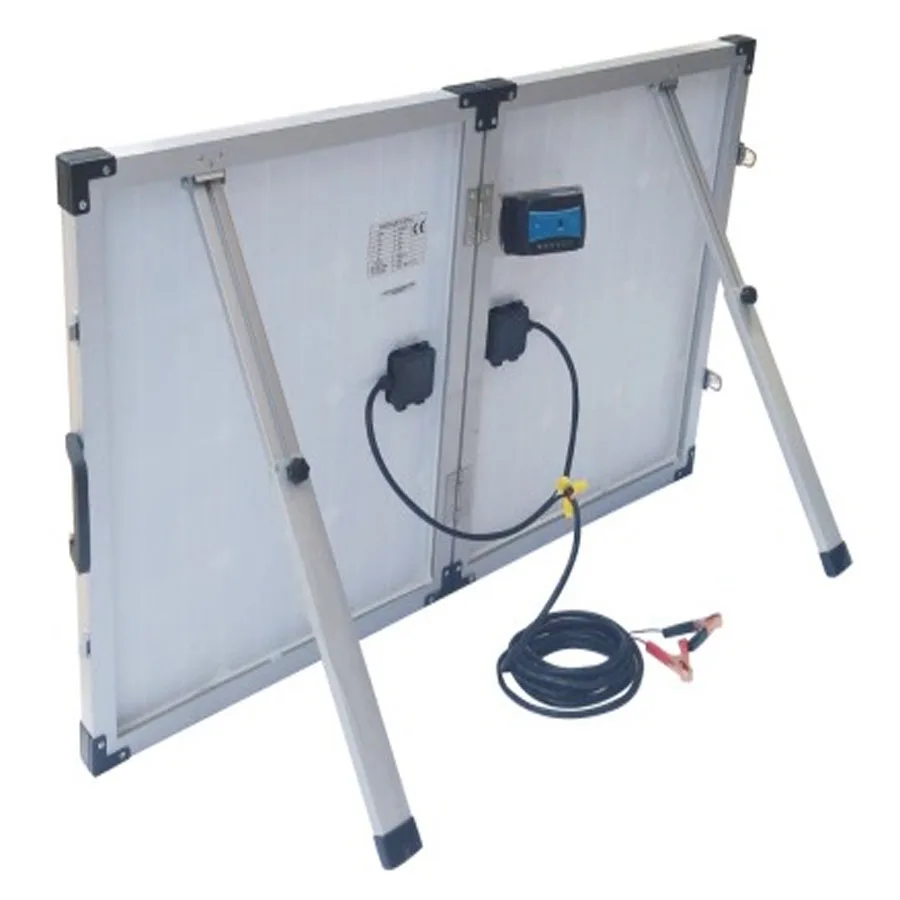

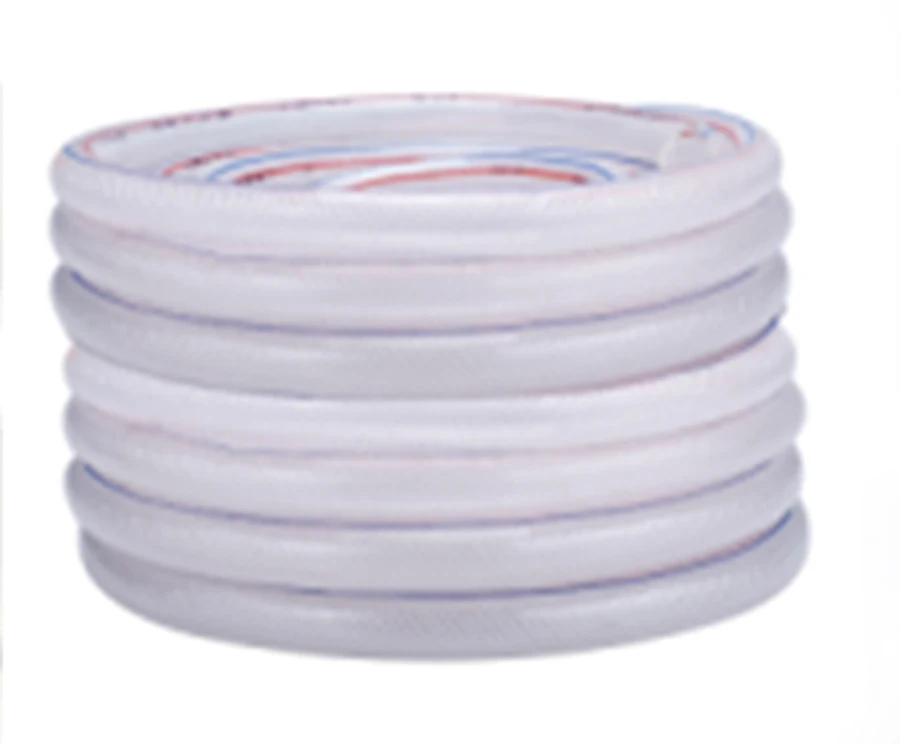

Е. Солнечная панель f. Водопровод g. Другие аксессуары

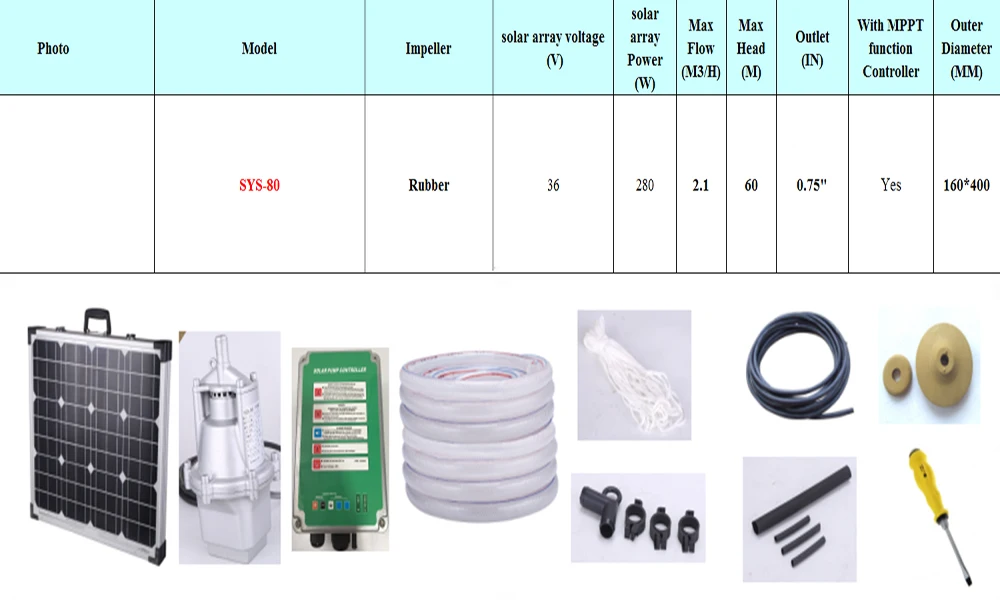

Спецификация насоса

Принцип работы

Солнечные фотоэлектрические панели преобразуют солнечный свет в электрическую энергию, которая передается на контроллер солнечного насоса. Солнечный контроллер стабилизирует напряжение и создает выход для привода электрического двигателя насоса. Система может быть удалена от традиционных источников питания и полностью автоматическая без непрерывной зарядки электроэнергии.

При выбореСолнечная панель насосной системы

Если вы не приобрели полную систему у своего поставщика, будут полезны следующие формулы. Ваш поставщик насоса сможет помочь вам с выбором панели.

A. Солнечные панели PV (панели солнечных батарей) выбор:

Мощность PV панелей (ватт) = Номинальная мощность насоса (ватт) x 1. 3 ~ 1,6.

Напряжение солнечной панели = номинальное напряжение насоса (Вольт) x 1,5.

Контроллер уже будет соответствовать насосу Вашим поставщиком.

Напр. 200 ватт насос должен как минимум 260 Вт PV панели для того чтобы управлять им (200 (Ш) x 1,3 = 260 Вт)

B. Вам могут потребоваться комбинации панелей, особенно для больших насосов. Во время подключения солнечных панелей, вы должны получить солнечные панели в серии в линии, чтобы достичь номинального напряжения насоса. Затем получите линии, указанные параллельно, чтобы достичь номинального тока насоса

Панели параллельно, добавьте ток и мощность панелей

Панели в серии, добавьте напряжение и мощность панелей.

Напр. 2x12 Вольт 100 ватт панели параллельно становится 12 Вольт 200 ватт система

2x12 Вольт 100 ватт ПАНЕЛИ в серии становится 24 Вольт 200 ватт системы.

Установка

(1) Проводка насоса

Подключения длиннее кабель к насосу. (кабель должен быть не менее 1,5 мм2  Секция погрузки)

Используйте детали, которые входят в комплект кабельных соединителей (термоусадочная трубка и лента) для подключения более длинного провода к насосу. Если у вас нет теплового пистолета, чтобы уменьшить трубку, бочка вашего паяльника будет сделана или вы можете использовать фонарь Бутана, но с большой осторожностью, так что вы не расплавите изоляцию или не установите ее в огонь. Огоните изоляцию, как показано выше.

1. Компоновка компонентов, необходимых для соединения.

2. Поместите кусок большого диаметра термоусадочной ленты над основным кабелем, а затем кусочки меньшего диаметра над отдельными проводами. Держите термоусадочную спину подальше от соединений, когда вы их припаиваете. Любая передача тепла будет преждевременно сокращать термоусадочную пленку.

3 и 4. Проведите небольшое термоусадочное устройство над паянными суставами и нагревайте с помощью теплового пистолета или другого источника тепла, чтобы усадить рукав вниз по проводам.

5. Оберните ленту поверх герметичных соединений.

6. Наконец сдвиньте термоусадочную пленку большого диаметра над завершенным соединением и Усадите к нему.

Поместите насос в воду, прежде чем начать проводку блока контроллера. Это позволит насосу пройти Предварительное кондиционирование. Не ставьте насос в конечное положение до тех пор, пока вы не протестировали его, если его легко увидеть и удалить.

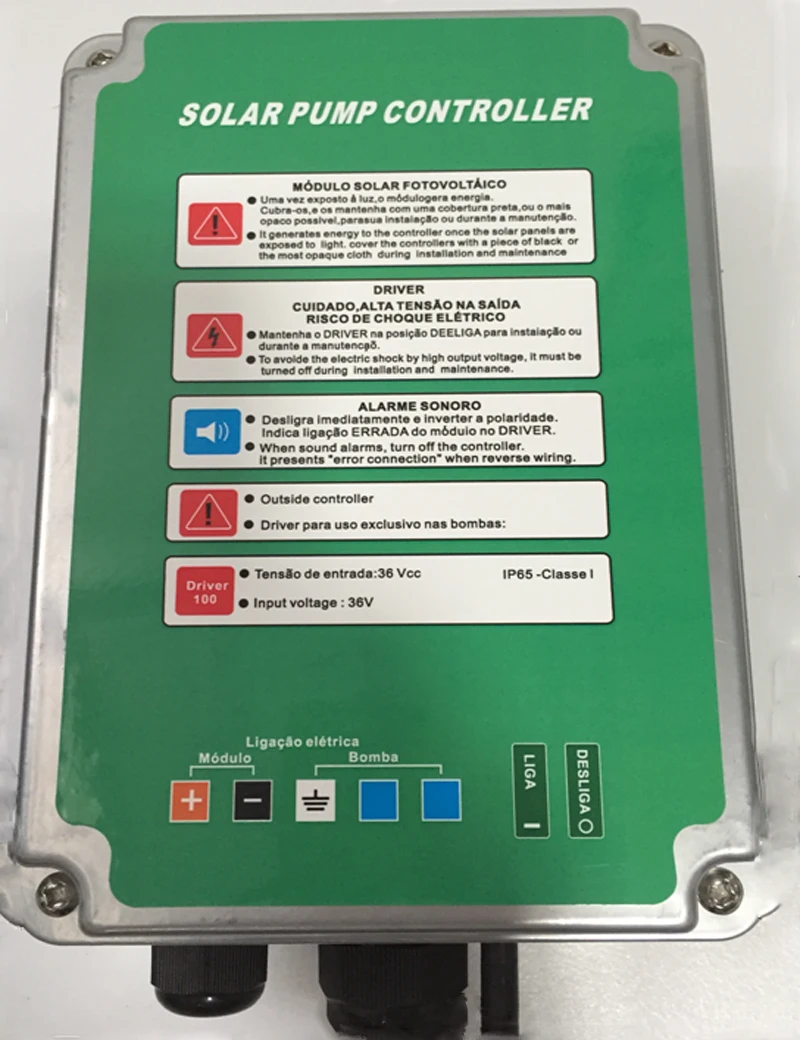

(2) блок управления солнечным насосом

① Защита под напряжением и регулируемое значение напряжения

Для создания надежной и устойчивой системы в контроллере предусмотрена функция защиты от перенапряжения, перенапряжения, перегрузки по току и перегрузки.

И значение напряжения может регулироваться контроллером.

Когда входное напряжение ниже установленного значения, система автоматически отключится.

③ Проводка блока контроллера

Перед запуском проводки переключатель блока управленияДолжны бытьВ выключенном положении.

Проводите насос, панели в блок управления согласно схеме проводки ниже. Когда проводка насоса не беспокойтесь о ориентации проводки, просто подключите провода насоса к контроллеру, убедившись, что они не прикасайтесь друг к другу.

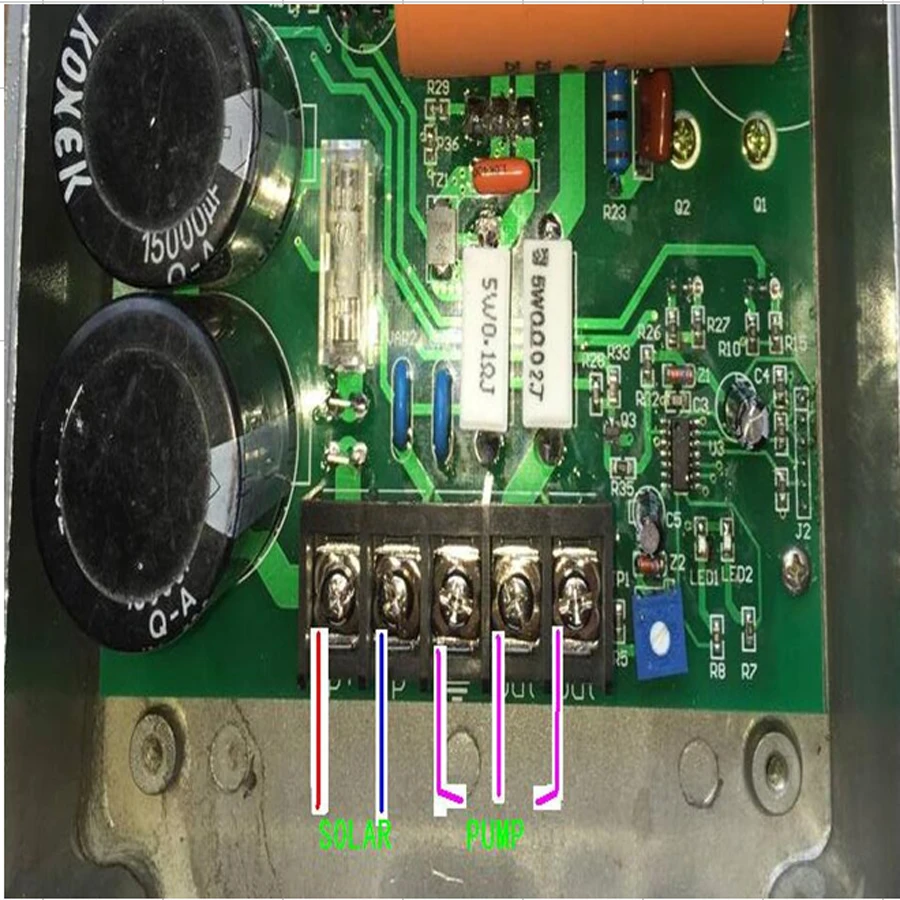

A. Схема подключения

Тестирование насоса

Перед тем, как tТранспортные средства-испытания компонентов системы подушки безопасностиВНасос контроллерКоробка переключателяДолжны бытьВ выключенном положении.

Насос должен быть под водой в любое время и должен был быть предварительно кондиционирован в течение как минимум 15 минут.

1. Прикрепите прочный трос или кабель из нержавеющей стали к верхней части насоса с помощью монтажного отверстия. Убедитесь, что веревка или кабель длиннее, чем глубина, на которой вы хотите установить насос. Это используется для поднятия и понижения насоса.Никогда не используйте кабель питания для этого.

2. Подключите линию воды и опустите насос в отверстие отверстия, скважину, поток озера и т. Д. Обратите внимание, что насос должен работать вертикально и не прикасаться к стене, и вода должна быть чистой без коррозионных материалов в нем. Насос должен быть на правильной глубине. Не кладите насос глубже 20 метров в воду.

3. Панели PV должны быть на солнце. Включите переключатель управления. Насос имеет функцию «мягкого запуска» и начнет работать через 6 секунд, а затем вращается до полной скорости в течение следующих 6 секунд. Если проводка верна, насос перезагрузится, и насос будет работать непрерывно. Если насос не прокачивает много воды, возможно подключение имеет утечку. Если это не произойдет, см. Руководство по съемке неисправностей.

Выявление и устраниение неисправностей

Завод

Применение

Если вы не знаете, как выбрать модель, пожалуйста, сообщите вопрос ниже, я выберу для вас.

1. Каковы Ваши требования к расходу насоса? Это означает, сколько кубических метров воды вам нужно в час.
2. Каковы ваши требования к H1 =? H2 =? H3 =? H4 =?

Пожалуйста, оставьте нам сообщение, если возникнут какие-либо вопросы, мы ответим как можно скорее.
